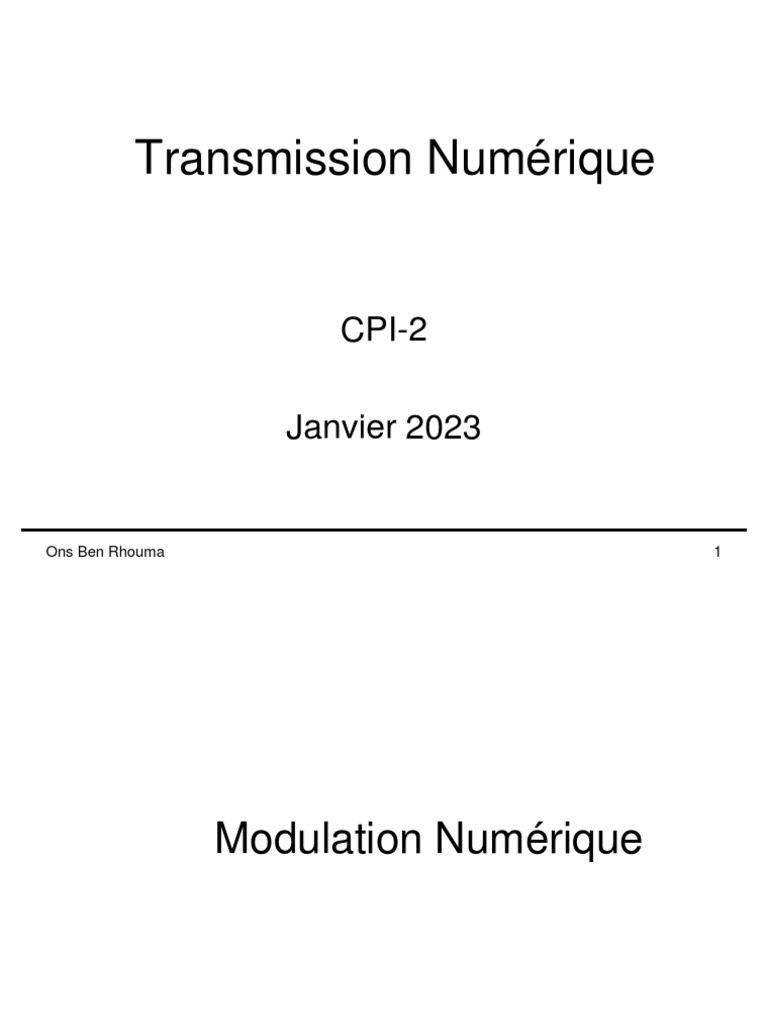

Transmission Numérique

CPI-2

Janvier 2023

Ons Ben Rhouma 1

 Modulation Numérique

Ons Ben Rhouma 2

 Plan du Cours

• Introduction

• Modulation Numérique : Présentation Générale

• Modulation par Déplacement d’Amplitude : ASK

• Modulation par Déplacement de Phase : PSK

• Modulation par Déplacement de fréquence : FSK

Ons Ben Rhouma 3

 Introduction (1)

• Source délivre un message numérique sous la forme d’une suite

d’éléments binaires
• Codeur source supprime des éléments binaires : compression
• Codeur canal ajoute des éléments binaires : redondance
Ons Ben Rhouma 4
 Introduction (2)

• Communication numérique : le message à transmettre est une

séquence numérique (discrète en temps et en amplitude), une suite binaire

• Modulation numérique : elle produit un signal modulé s(t) numérique au

sens qu’il transporte un message numérique

• s(t) est continu en temps

• Transmission numérique en BF → Transmission en bande base

• Certains canaux ne supportent pas la transmission des signaux BF

→ Recours à une porteuse HF

Ons Ben Rhouma 5

 Transmission en bande base

• La source émet un message discret qui prend ses valeurs dans un

alphabet fini A={c1,c2,c3,…}

• Un symbole M-aire est une suite de m bits dans {0,1} (m-uplet)

→ M=2m symboles possibles

• M=2 : transmission binaire

• M > 2 : transmission M-aire

Exemple : m=2 → M=4 symboles → {00,01,10,11}

...

Ons Ben Rhouma 6

 Transmission en bande base
• La modulation numérique associe un signal à temps continu à chaque
message numérique

s (t ) =  cn .h(t − nT )
n

- n est le temps discret

- h(t-nT) est une forme d’onde (impulsion) de durée T et
décalée de nT

cn s(t)
message COD MOD
binaire

A h(t)

Ons Ben Rhouma 7

 Transmission binaire en bande base

1. Codage :

2. Modulation :

3. Débit binaire : c’est le nombre de bits envoyés par seconde

D=1/Tb avec Tb est le temps d’un bit

Ons Ben Rhouma 8

 Transmission M-aire en bande base (1)

→ C’est une généralisation du cas binaire

→ Alphabet fini à M=2m symboles en regroupant les m-uplets

→ Temps symbole T=durée d’un symbole de m bits

T=m*Tb

Avec Tb est temps d’envoi d’un seul bit

→ Débit Symbole D=m/T

Ons Ben Rhouma 9
 Transmission M-aire en bande base (2)
Exemple de modulation d’amplitude à M états symétriques

ci = ( 2.i − M + 1) .a0
a0=1 → A={-(M-1) , -(M-3) , … , -1 , +1 , +3 , +(M-3) , +(M-1)}

Constellation de la modulation à M états symétriques :

La représentation des symboles dans le domaine complexe

Ons Ben Rhouma 10

 Principe de la modulation numérique(1)
•Le message à transmettre est issu d’une source binaire. Le signal
modulant à transmettre est un signal en bande de base

m(t ) =  ck .h(t − kT ) Avec ck=ak + j.bk = signal contenant l’information

k

=  ck (t ) =  ak (t ) + j.bk (t )
k k
•La fonction h(t) est une forme d’onde considérée dans [0,T]
•Le signal modulé est :
 
s (t ) =    ck (t ).exp ( j ( w0t + 0 ) ) 
 k 
s (t ) =  ak (t ) cos ( w0t + 0 ) −  bk (t ) sin ( w0t + 0 )
k k

•ak et bk sont des symboles M-aires prenant leurs valeurs dans un

alphabet fini

Ons Ben Rhouma 11

 Principe de la modulation numérique(2)
A chaque symbole émis ck=ak + j.bk correspond un signal
élémentaire de la forme :

mk (t ) = ak .h(t − k .T ).cos ( w0t + 0 ) − bk .h(t − k .T ).sin ( w0t + 0 )

Schéma ????

Ons Ben Rhouma 12

 Constellation
•On peut correspondre une représentation de chaque symbole c k = ak + j.bk
dans le plan complexe
•L’ensemble des points associés aux symboles est la constellation

• Chaque point généré par

s ( t ) = A sin (0 t ) + B cos (0 t ) Q

B
– Composante A: tan( ) =
A
en phase (notée I)
B
– Composante B: 
en quadrature (notée Q) I
A

• Amplitude

S = A2 + B 2 s (t) = A s in(  0)t + B cos(  t)

0

Ons Ben Rhouma 13

 Choix de la constellation
Pour choisir le type de la constellation, il faut tenir compte des deux points
suivants :

→Réduire la probabilité d’erreur : respecter une distance minimale dmin entre les
points de la constellation

Si dmin augmente alors Pe diminue

→Minimiser la puissance moyenne d’émission des symboles; elle est assimilable à

 cn
2
Rapprocher les points de l’origine
n

Deux critères antagonistes !!!!!!!!!!!

Ons Ben Rhouma 14

 Modulation par Déplacement
d’Amplitude : ASK

Ons Ben Rhouma 15

 Principe
→ Le signal modulé en ASK est : s(t)

s (t ) =  ak .h(t − kT ).cos( w0t + 0 )

k

→La forme d’onde h(t) est rectangulaire et de période T, et d’amplitude 1.

→Le symbole ak prend ses valeurs dans un alphabet fini
→Cas particulier : modulation tout ou rien « On Off Keying »

1,5

1 1 0 0 1 1 1 1 0 0 0 1 1 0 0 1
1

0,5

-0,5

-1

-1,5

Ons Ben Rhouma 16

 MDA à M états : Tracer les constellations
→ MDA à 2 états : 2 symboles

→ MDA à 4 états : 4 symboles

Ons Ben Rhouma 17

Ons Ben Rhouma 18
 → MDA à 8 états : 8 symboles

Ons Ben Rhouma 19

 → MDA à 8 états : 8 symboles

Ons Ben Rhouma 20

 Modulation par Déplacement d’Amplitude
La disposition des symboles met en œuvre un code de Gray
→ un seul bit change d’un point à un autre

Modulation MDA-4 : deux bits sont transmis à chaque période (temps symbole)

s (t ) =  ak .h(t − kT ).cos( w0t + 0 )

k

MATLAB

Ons Ben Rhouma 21

 Démodulation MDA

s(t) s1(t) Filtre s2(t) Échantillonnage ak

Passe-bas (période T)

Récupération
de la Récupération
porteuse du rythme

Ons Ben Rhouma 22

 Modulation par Déplacement de
Phase : PSK

Ons Ben Rhouma 23

 Principe
→ Les symboles sont réparties sur un cercle

ck = ak + j.bk = exp ( j.k )

 k = 0 ou  k =  pour M=2

 2
k = + k. pour M>2
M M

→ Le signal modulé en PSK est : s(t)

 j ( w t + + ) 
s(t ) =   A. e( 0 0 k ) 
 k 
→Le signal modulé en PSK est à enveloppe constante
→Même énergie pour la transmission de tout symbole

Ons Ben Rhouma 24

 Modulateur MDP-2

Ons Ben Rhouma 25

 Modulateur MDP-4 (1)

Ons Ben Rhouma 26

 Modulateur MDP-4 (2)

Paire {ak} a(t)

codeur

train
s(t)
binaire cos(w0t+0)

{bk} b(t)
Impaire codeur

-sin(w0t+0)

oscillateur /2

Ons Ben Rhouma 27

 Démodulateur MDP

sa1(t) Filtre sa2(t) Échantillonnage ak

Passe-bas (période T)

Récupération
de la
r(t) Multiplexage
porteuse
Récupération
du rythme
/2

sb1(t) Filtre sb2(t) Échantillonnage

Passe-bas (période T) bk

Ons Ben Rhouma 28

 Modulation d’Amplitude en Quadrature

Pour la MDA et la MDP, les points ne sont pas réparties sur tout le
plan complexe :
- Une droite pour la MDA
- Un cercle pour la MDP

Le taux d’erreurs augmente avec M car la distance

entre les points diminue

Répartition uniforme des points dans le plan :

Modulation QAM

Ons Ben Rhouma 29

 Modulation QAM
→Signal modulé :
s (t ) = a (t ).cos ( w0t + 0 ) − b(t ).sin ( w0t + 0 )
s (t ) =  ak .h(t − kT ).cos ( w0t + 0 ) −  bk .h(t − k .T ).sin ( w0t + 0 )
k k

→Constellations QAM

•ak et bk sont des symboles M-aires prenant leurs valeurs dans un

même alphabet fini à M=2m éléments

•Naissance à une modulation à M² états

•Chaque état représente un symbole ck=ak+j.bk

•Chaque symbole représente un couple (ak,bk )

Ons Ben Rhouma 30

 Modulation QAM

QAM-16 QAM-64

Ons Ben Rhouma 31

 MATLAB

Ons Ben Rhouma 32

 Modulation par Déplacement de
Fréquence : FSK

Ons Ben Rhouma 33

 Principe
Le signal modulé en FSK est :

(
s (t ) =  e j ( t ) .e
j ( w0t +0 )
)
Soit f : la différence de la fréquence instantanée correspondant à
l’émission de deux symboles adjacents, on a :

1 d (t )
f (t ) = f 0 + Fréquence instantanée
2 dt

1 d (t ) f
2 dt
=
2
 ak h(t − kT )
k
ak est un symbole appartenant à
l’alphabet {1, 3, …, (M-1)}

Ons Ben Rhouma 34

 Modulation par Déplacement de Fréquence

→ Comme la phase est l’intégrale de la fréquence, après intégration et

pour t appartenant à [kT;(k+1)T] on obtient :

 (t ) =  .f .ak .h (t − kT ) +  k

→ La phase varie linéairement sur l’intervalle [kT;(k+1)T] de .f.T.ak

→ Pour t appartenant à l’intervalle [kT;(k+1)T], on a :

f
f (t ) = f 0 + ak h(t − kT )
2

Ons Ben Rhouma 35

 MDF binaire à phase discontinue

Dans le cas d’une modulation MDF binaire à phase discontinue, a k

prend sa valeur dans l’alphabet {+1,-1}. La fréquence a deux
valeurs :
f f
f1 = f 0 + et f2 = f0 −
2 2

illustration

Ons Ben Rhouma 36

 MDF à phase continue (1)

Dans ce cas, la phase varie de façon continue aux instants kT

→ Déterminer k tel qu’il y a une continuité de phase entre la fin de

l’émission du symbole ak-1 et le début de l’émission du symbole ak

 k =  k −1 +  .f .T .ak −1

Ons Ben Rhouma 37

 MDF à phase continue (2)

Dans le cas d’une modulation MDF binaire à phase continue, a k

prend sa valeur dans l’alphabet {+1,-1}

illustration

Ons Ben Rhouma 38

 Modulation par Déplacement de Fréquence

MDF à phase discontinue :

→Simple à réaliser
→Nécessite une grande bande passante pour pouvoir transmettre le saut
de phase
→Utilisée dans les systèmes de transmission de données sur voie
téléphonique

MDF à phase continue :

→Plus complexe à réaliser
→Requiert une bande passante étroite
→Utilisée dans les systèmes de transmission GSM

Ons Ben Rhouma 39

 Domaines d’Applications (1)

Les modems téléphoniques

La transmission d’un grand débit sur le canal téléphonique a
nécessité la mise en œuvre de modulation à grand nombre d’états :
la MAQ-16, la MAQ-64, …

Les faisceaux hertziens

→ Les faisceaux hertziens faisaient usage d’une modulation simple
comme la MDP-4
→ Le développement des faisceaux hertziens a nécessité l’utilisation
de modulations à grand nombre d’états comme la MAQ-16 et la
MAQ-64
Ons Ben Rhouma 40
 Domaines d’Applications (2)

Transmission par satellite

→ Les modulations les plus souvent utilisées sont la MDP-2, la
MDP-4 et la MDP-8.
→ Le standard en Europe pour la radiodiffusion de la télévision
numérique par satellite est basé sur une MDP-4

Radiocommunication avec les mobiles

→ Les systèmes cellulaires américains et japonais utilisent une
modulation QPSK.
→ La modulation utilisée dans le système cellulaire GSM est la FSK.

Ons Ben Rhouma 41

 fin du cours…
