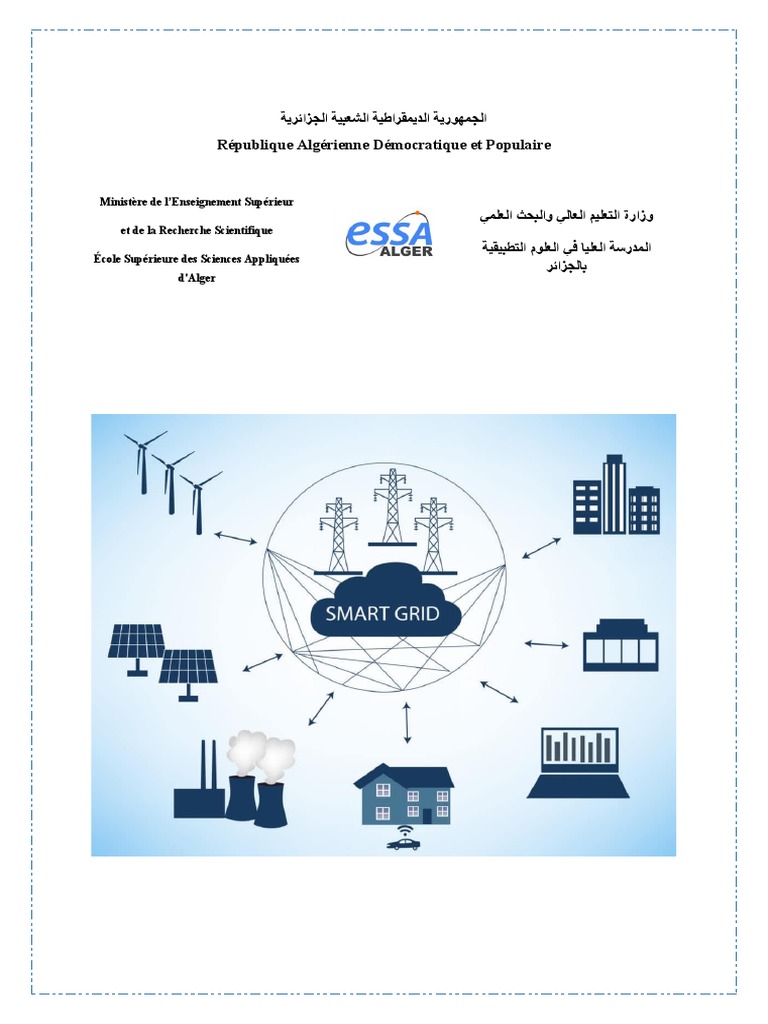

‫الجمهورية الديمقراطية الشعبية الجزائرية‬

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur

‫وزارة التعليم العالي والبحث العلمي‬
et de la Recherche Scientifique
‫المدرسة العليا في العلوم التطبيقية‬
École Supérieure des Sciences Appliquées
‫بالجزائر‬
d'Alger
Filière : électrotechnique

Spécialité : Traction électrique

Elaborer par :

Noms : ELHADJEN TALI

Prénoms : Lydia Maroua

Encadrer par : Mme BELKHIRI

Sommaire
1. Introduction
2. Qu’est-ce qu’un smart grid
3. Définition
4. Généralités sur les Smart Grid
5. Quel est le principe de fonctionnement d'un smart grid ?
6. L’architecture des Smart Grid
7. La déférence entre Smart Grid et les réseaux électriques classiques on en temps réel.
8. Pourquoi a-t-on besoin de smart grids ?
9.
10. Quels sont les avantages des smart grids ?
11. Type des réseaux intelligents :
12. Le smart grid d’un pays a un autre :
13. LE smart grid en ALGERIE :
14. Concept de smart home :
15. Conclusion
 1. Introduction
L'évolution des réseaux électriques combinés avec les réseaux et les infrastructures des
technologies de l'information et de la communication a donné lieu à une nouvelle génération
de réseaux appelés Réseaux électriques intelligents (Smart grids). Ces réseaux ont des
exigences relativement aux architectures de communication et des services. Cette génération
de réseaux requiert également la mise en œuvre de services pour leur monitoring et leur
surveillance.

Avec la venue des réseaux intelligents, il devient possible de faire communiquer les foyers
avec un centre de contrôle, ce qui permet de gérer et de contrôler à distance les appareils se
trouvant dans le foyer. Ils offrent également la possibilité d’intégrer des énergies alternatives
et renouvelables comme l’énergie solaire ou l’énergie éolienne. Tout foyer connecté au réseau
peut non seulement consommer de l’énergie provenant d’un réseau électrique, mais également
produire de l’énergie et la rendre disponible aux autres foyers.

2. Qu’est-ce que un smart grid

Définition

Un smart grid «réseau intelligent» est un réseau électrique reliant ensemble la production, la
consommation et le stockage de l’électricité et les coordonnant de manière autonome. Ce type
de réseau permet par conséquent de passer d’un système de production dépendant de la
demande à un système de consommation basé sur l’offre, qui devra à l’avenir s’adapter aux
variations aléatoires de la production d’énergies éolienne et solaire. Ce réseau repose sur le
recours à des capteurs, à des dispositifs de surveillance et de communication, à
l’automatisation et à l’informatique pour assurer la souplesse, la fiabilité et la sûreté du
service d’électricité et il doit contribuer a améliorer la sécurité d’approvisionnement, et
réduire les coûts relatifs au réseau de distribution et à l’énergie de réglage, à intégrer les
énergies renouvelables au réseau et à améliorer l’efficacité de l’ensemble du système.

Figure 1.

3. Généralités sur les Smart Grid

Au sein de smart grids, la communication rapide et bidirectionnelle entre les différents

composants des réseaux et les systèmes de production, de stockage et de consommation
permet d’harmoniser la gestion. De ce fait, ces réseaux sont en mesure de garantir une
exploitation plus efficace du système (à la fois en termes d’énergie et de coûts) en vue des
exigences futures

La production d’électricité est constamment adaptée à la consommation à fin de garantir que

la quantité d’énergie disponible sur le réseau soit en permanence égale à celle consommée, les
différences à court terme entre l’offre et la demande étant compensées via l’énergie de réglage
au sein des smart grids en revanche, un algorithme dans un centre de calcul permet de
coordonner rapidement et de manière complètement automatisée l’offre et la demande en
jouant activement sur la charge ou sur la production, ou en alimentant le système
d’accumulation. En fonction de sa conception, le centre de calcul peut couvrir une zone de
desserte décentralisée ou un réseau de transport

4. Quel est le principe de fonctionnement d'un smart grid ?

De manière générale le principe de smart grid s’agit d’intégrer les nouvelles technologies de
l’information et la communication NTIC dans les réseaux électriques, par des capteurs reliés
au système informatique, ce qui offre deux caractéristiques principales :

-des fonctions de communication et d’interactivité

-l’échange de données entre les différents acteurs du système électrique pour connaitre,
contrôler, gérer le réseau et prendre en compte les actions de tous les acteurs du système
électrique.

5. L’architecture des Smart Grid

L’architecture des réseaux intelligents se compose de trois niveaux :

•le premier sert à acheminer l’électricité par une infrastructure classique d’ouvrages
électriques (lignes, transformateurs, etc.);

•le deuxième niveau est formé par une architecture de communication fondée sur différents
supports et technologies de communication (fibre optique, GPRS, CPL, etc.) servant à
collecter les données issues des capteurs installés sur les réseaux électriques;

•le troisième niveau est constitué d’applications et de services, tels que des systèmes de
dépannage à distance ou des programmes automatiques de réponse à la demande d’électricité
utilisant une information
6. La déférence entre Smart Grid et les réseaux électriques classiques on
en temps réel.

Figure 2.
 Figure 3.

 Réseaux électriques classiques

-analogique
-unidirectionnel
-production centralisé
-communicant sur une partie des réseaux
-gestion de l’équilibre du système électrique par offre /production
-centrales généralement de grande taille
-système non efficace des pertes de 20%
-mauvais contrôle de gestion

 Réseaux électriques intelligents

-numérique
 -bidirectionnel

-production décentralisé

-communicant sur l’ensemble des réseaux

-gestion de l’équilibre du système électrique par demande/consommation

-des composants plus intelligents

-un rendement plus efficace

7. Pourquoi a-t-on besoin de smart grids ?

-Pour garantir l’équilibre entre l’offre et la demande :

L’électricité est difficile à stocker. Lorsque nous avons besoin d’électricité, les producteurs
d’énergie doivent injecter immédiatement dans le réseau la quantité d’énergie égale à notre
besoin. Sinon, le réseau entre en surchauffe. Préserver l’équilibre entre l’offre et la demande
est donc essentiel pour le bon fonctionnement du réseau électrique.

-Pour répondre à des besoins électriques en augmentation :

Aujourd’hui, les besoins en électricité augmentent avec l’utilisation de nouveaux appareils

(climatisation, chauffage électrique, appareils audio/vidéo, voiture électrique, etc.). En
donnant des informations précises sur l’énergie qui circule en temps réel, les smart
grids permettent à tous les acteurs du réseau de contrôler et d’optimiser la consommation
d’énergie.


-Pour participer à la transition énergétique :

Le développement des énergies éoliennes ou photovoltaïques est freiné car ces énergies

renouvelables sont soumises aux aléas météorologiques. L’éolien dépend du vent et
le photovoltaïque du soleil. Résultat, leur production reste intermittente.
Au moment des pics de consommation, les énergies renouvelables ne sont pas toujours
suffisantes pour répondre aux besoins des consommateurs.
Un smart grid, en ayant une excellente connaissance de l’état du réseau électrique et de la
demande en temps réel, a une bonne visibilité sur ces besoins. Le smart grid peut ajuster
l’offre en intégrant des énergies renouvelables dans le réseau électrique intelligent dès que
c’est possible, sans en altérer l’efficacité
 8. Quels sont les avantages des smart grids ?

-Vous rendre acteur de votre consommation d’électricité :

Les smart grids facilitent la décentralisation de la production d’électricité : certains

consommateurs peuvent produire leur propre électricité. Grâce à leur éolienne ou à leurs
panneaux photovoltaïques, l’électricité est directement injectée sur le réseau ou dans le circuit
énergétique de leur maison, de leur résidence ou de leur usine. Elle servira à différents usages,
comme la recharge d’une batterie de voiture électrique avec le smart charging.

-Concevoir des offres d'électricité sur mesure :

En disposant d’une meilleure analyse de votre consommation d’électricité, les opérateurs sont

capables de proposer des offres et des services personnalisés, parfaitement adaptés à votre
profil de consommation.

-Garantir un approvisionnement plus sûr :

Grâce aux technologies embarquées, les gestionnaires du réseau détectent et localisent plus

facilement les pannes. Ils peuvent effectuer les opérations de maintenance, de relève et de
conduite à distance. Ils savent aussi distribuer la juste quantité d’électricité sur le réseau en
temps réel.


 9. Type des réseaux intelligents :

On peut distinguer trois grandes catégories de démarches ‘réseaux intelligents’

-au niveau des gestionnaires de réseaux de transport GRT :

Il s’agir d’améliorer le télé-contrôle, la surveillance et la planification en utilisant les progrès

technologiques pour faire face aux nouveaux besoins de transport afin d’assurer l’équilibre

-au niveau des gestionnaires de réseaux de distribution GRD :

Le développement de la production décentralisée impose aux gestionnaires de distribution

d’accelerer l’installation de technologies de longue date comme télé-contrôle, protection
bidirectionnel, gestion d’équilibre…

- au niveau local :

L’apport de l’électronique et l’informatique, la télécommunication ouvre de nouveaux

horizons à la gestion de la consommation et de la production locale ce domaine s’appelle
« smart home » ou « smart prosumer »

10. Le smart grid d’un pays a un autre :

La différence d’utilisation du smart grid d’une région à une autres, d’une nation à une autre,
sont importantes et causées par leurs sources d’énergie, la géographie, le contexte d’affaire de
plus la règlementation, les facteurs politiques économique environnementaux et le
développement de la technologie

11. LE smart grid en ALGERIE :

L’Algérie a un grand potentiel quant au déploiement de smart grid, car elle recense plusieurs
énergies renouvelables qui pourraient être utilisées dans ce sens, et un terrain opportun pour
les réseaux intelligents. Les entreprises locales s’accentuent également sur le sujet et visent
particulièrement la mise en pointe les capteurs intelligents.
Le smart grid commence à peine à faire ses premiers pas, mais reste un domaine prometteur ;
toute fois la concrétisation d’une vision d’un smart grid demandera non seulement des
investissements et des efforts importants mais surtout une approche intégrée dans les
entreprise et bien alignée sur les standards et les bonnes pratiques de l’industrie.

12. Concept de smart home :

Vivre dans une maison intelligente, c’est avant tout pouvoir contrôler son environnement en
fournissant le moins d’efforts possible cela est assurer par les smart grid

Exemple ;

La « smart home »permet d’harmoniser le fonctionnement de tous les appareils ayant un

impact sur la qualité du chauffage du logement (thermostats, radiateurs connectés et
détecteurs intelligents…). Il est par exemple possible d’installer des capteurs sur les fenêtres :
si elles sont laissées ouvertes trop longtemps, ces capteurs communiquent avec le système de
chauffage, et les radiateurs se mettent en position hors gel.

Les thermostats des radiateurs modernes peuvent également être réglés au degré près, et leur
température contrôlée à distance. Cela leur permet non seulement d’offrir un confort de
chauffe optimal, mais aussi de réaliser des économies d’énergie. En effet, une température
abaissée d’un degré permet d’économiser 7 % sur sa facture d’électricité ! Grâce au
développement des technologies de communication, il est également possible de gérer la
température de chaque pièce de manière indépendante. Elle est réglée depuis une application
centrale, depuis son domicile ou à l’extérieur de chez soi.
Figure 4.
Conclusion
Un réseau électrique peut se résumer par une combinaison de l’infrastructure électrique et
de l’intelligence embarquée que l’on peut lui associer (logiciel, automatismes,
transmission et traitement de l’information…)

Cette intelligence peut être déployée à divers niveaux de réseau (production,

consommation et pilotage…), bien entendu, le réseau intelligent constitue une évolution
notable mais qui peut se faire par piliers a partie d’un réseau actuel.
Bibliographie :

-Abedelhafid SOUISSI « smart grid » -2016-

- BENAOUDA Baghdad «LA COMMUNICATION SANS FIL DANS UN RÉSEAU

ÉLECTRIQUE INTELLIGENT (SMART GRID) - MÉTHODOLOGIE DE
DÉVELOPPEMENT » avril 2013

-HOUTI Zahra Souhila et ABERKAN Yasmina « Réseaux intelligents de distribution

d’électricité smart grid » juin 2012

-Le smart grid « totaleénergie.fr »

-smart grids « groupe-cahors »

- les smart grid « particulier.edf.fr »

- Victor OK Li and Guanghua Yang Department of Electrical & Electronic Engineering,

University of Hong Kong.
