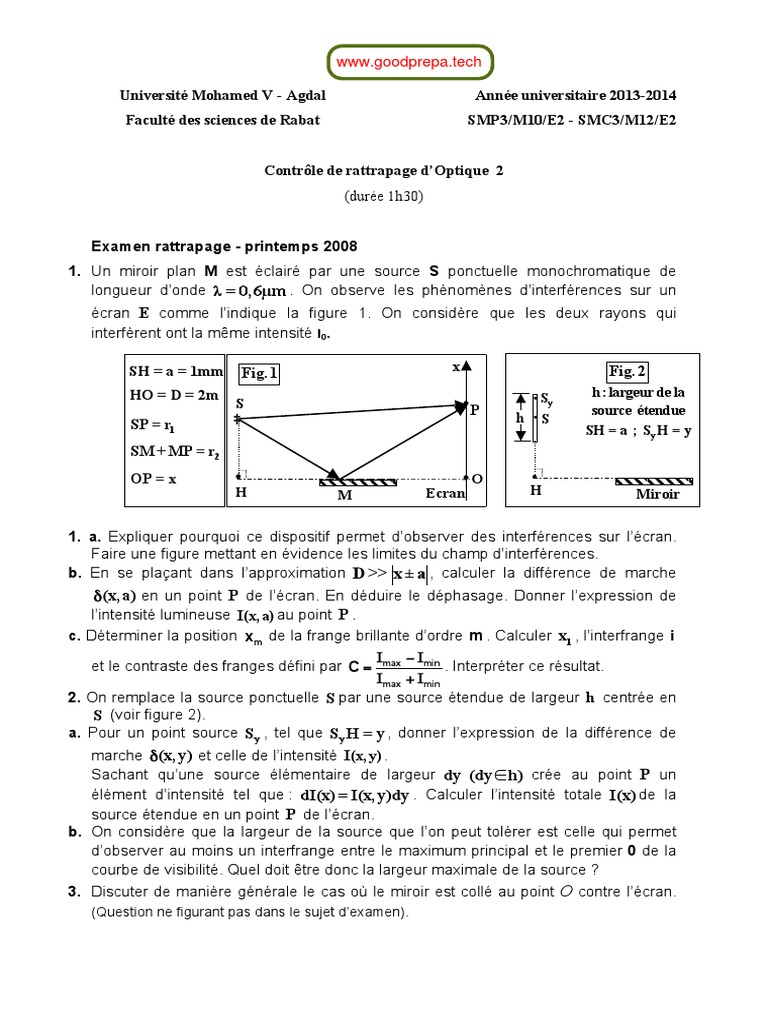

Université Mohamed V - Agdal Année universitaire 2013-2014

Faculté des sciences de Rabat SMP3/M10/E2 - SMC3/M12/E2

Contrôle de rattrapage d’Optique 2

(durée 1h30)

Examen rattrapage - printemps 2008

1. Un miroir plan M est éclairé par une source S ponctuelle monochromatique de
longueur d’onde λ = 0,6µm . On observe les phénomènes d’interférences sur un
écran E comme l’indique la figure 1. On considère que les deux rayons qui
interfèrent ont la même intensité I0.

SH = a = 1mm x Fig. 2
Fig. 1
HO = D = 2m • Sy
h : largeur de la
S •P source étendue
SP = r1 ‡ h •S
SH = a ; S y H = y
SM + MP = r2
OP = x • •O •
H M Ecran H Miroir

1. a. Expliquer pourquoi ce dispositif permet d’observer des interférences sur l’écran.

Faire une figure mettant en évidence les limites du champ d’interférences.
b. En se plaçant dans l’approximation D >> x ± a , calculer la différence de marche
δ(x,a) en un point P de l’écran. En déduire le déphasage. Donner l’expression de
l’intensité lumineuse I(x,a) au point P .
c. Déterminer la position x m de la frange brillante d’ordre m . Calculer x1 , l’interfrange i
I max − I min
et le contraste des franges défini par C = . Interpréter ce résultat.
I max + Imin
2. On remplace la source ponctuelle S par une source étendue de largeur h centrée en
S (voir figure 2).
a. Pour un point source S y , tel que S y H = y , donner l’expression de la différence de
marche δ(x, y) et celle de l’intensité I(x, y) .
Sachant qu’une source élémentaire de largeur dy (dy ∈ h) crée au point P un
élément d’intensité tel que : dI(x) = I(x, y)dy . Calculer l’intensité totale I(x) de la
source étendue en un point P de l’écran.
b. On considère que la largeur de la source que l’on peut tolérer est celle qui permet
d’observer au moins un interfrange entre le maximum principal et le premier 0 de la
courbe de visibilité. Quel doit être donc la largeur maximale de la source ?
3. Discuter de manière générale le cas où le miroir est collé au point O contre l’écran.
(Question ne figurant pas dans le sujet d’examen).
 www.goodprepa.tech

Université Mohamed V - Agdal Année universitaire 2013-2014

Faculté des sciences de Rabat SMP3/M10/E2 - SMC3/M12/E2

Contrôle de rattrapage d’Optique 2

(durée 1h30)

Examen rattrapage - printemps 2009

1. Une fente source S très fine, perpendiculaire au
plan de la figure a son centre au foyer objet d'un
condenseur   C. Devant   C est placé un plan
opaque dans lequel est centrée une fente   F
parallèle à la fente source, et de largeur  a petite
devant sa hauteur. On observe la figure de
diffraction de cette fente sur un écran placé dans
le plan focal image d'une lentille   L   de focale f  =  50cm. La lumière source est de longueur
d'onde monochromatique λ 0  =  0,6µm.
a. Quel est le rôle de C ?
b. Exprimer l'amplitude A de la vibration diffractée dans la direction qui fait avec l'axe un petit
angle θ . En déduire l'intensité IM observée sur l'écran.
c. Calculer la largeur Δ Y du pic central de la figure de diffraction dans les 3 cas
suivants : a = 1mm, a = 600µm, a = 100µm. Conclure. Montrer que les intensités
relatives I M ( m ) I 0 des maximas sont indépendantes de la largeur de F.
2. La fente unique F placée entre C et   L est remplacée par un système de 2 fentes parallèles F1
et F2 , de largeurs identiques a et dont leurs
centres sont distants de  b  =  300µm.
a. Déterminer la réponse image observée sur
l'écran au voisinage de l'axe optique.
b. Montrer que dans le cas limite où a→0
(fentes infiniment fines), l'expression de IM est
celle obtenue pour un dispositif interférométrique
d'Young. Identifier la différence de marche et la
phase. Calculer l'interfrange et son incertitude absolue si toutes les valeurs sont connues à
1% près.
c. Pour a  =  100µm, combien de franges englobe le pic central  ? Donner les valeurs relatives
des maximas d'intensités qui sont à l'intérieur du pic central. Tracer la réponse image du pic
central observée sur l'écran (échelle : 10cm x 10cm).
 Université Mohamed V - Agdal Année universitaire 2012-2013
SMP3/M10/E2
Faculté des sciences de Rabat
SMC3/M12/E2

Contrôle continu d’Optique Physique

www.goodprepa.tech

• On respectera les notations données dans l’énoncé et sur les figures.

• Le plus grand soin devra être apporté à la présentation, elle sera notée sur 1 point.
• Seule la calculatrice personnelle est autorisée.
• Sur la copie d’examen, lire attentivement la note d’information « IMPORTANT :… ».

Soit le système optique représenté sur la figure. Un écran opaque D percé d'une
ouverture rectangulaire de fonction de tranfert en amplitude T = 1, de centre O et de
côtés a suivant Ox et b suivant Oy, est éclairé par une source de lumière
monochromatique de longueur d'onde λ, située à l'infini. On suppose que l'onde
plane incidente se propage perpendiculairement au plan D.
On étudie la lumière diffractée sur un écran E placé dans le plan focal image d'une
lentille convergente L (de distance focale f ) située derrière D. On repère un point M
de l'ouverture par ses coordonnées x et y et un point P de l’ecran E par ses
coordonnées X et Y; les axes Ox et FX d'une part, Oy et FY d'autre part, sont
parallèles.

y Y
L

P
x X
! !
u u
M
O F

E
1. Donner, en fonction de l'amplitude Ao de l'onde incidente supposée constante,
l'expression de l'amplitude complexe, au point P de l'onde diffractée par un
élément de surface dS entourant le point M dans la direction du vecteur
!
unitaire u de cosinus directeurs α et β selon Ox et Oy respectivement. On
considère la phase de l'onde issue de O comme origine des phases.
!
2. En déduire l'amplitude complexe de l'onde diffractée par l'ouverture suivant u
ainsi que l'expression de l'intensité lumineuse dans l'écran.

3. On étudiera le cas d'une fente fine (a très grand).

a. Que devient l'expression de l'intensité I ?
b. Quelle est sa valeur au point F ?
c. Donner les positions Y pour lesquelles l'intensité s'annule.
d. Donner les positions Y des pics secondaires.
e. Tracer la variation de l'intensité I = f(Y).
f. Application numérique :
- pour f = 1 m, à quelle distance de F a-t-on le premier minimum nul sur
l’écran ? On prend λ = 0,6 µm et b = 0,6 mm.
- A quelle distance de F a-t-on le premier pic secondaire sur l’écran ?
- Calculer la largeur ΔY du pic central.
g. Si on utilise une source violette (λ = 0,4 µm), comment la figure est-elle
modifiée ?

4. On admet que dans le plan focal de la lentille L, l’intensité lumineuse peut être
I
considérée comme constante si = sinc 2 (V) > 0,97 .
Io

a. En supposant V petit, exprimer la valeur maximale de Y en fonction de

f, λ et b pour que l’intensité lumineuse puisse être considérée comme
V3
constante. On donne sin(V) ! V - .
6
b. Calculer Y et conclure.
 Corrigé

1. L'amplitude complexe A(P) de l'onde diffractée en un point P, (dans

l'approximation de Fraunhofer) par une pupille éclairée en incidence normale est
donnée par la relation classique établie à partir du principe de Huygens-Fresnel :

⇒ A(P) = K ## T.A o .eik(!x+"y) dS 2

S
- T la transparence de la pupille.
- Ao l’amplitude incidente (TAo l’amplitude émergente de la pupille).
!
- α et β les cosinus directeurs du vecteur unitaire u selon OX et OY.
- dS l’élément de surface entourant le point M.

2. Pour une fente rectangulaire :

a 2 b 2
A(P) = KA o " eik!x dx " eik#x dy
-a 2 -b 2

" a% " b%
A(P) = KA o ab .sinc $k! '.sinc $k( '
# 2& # 2&

$! ' $! '
A(P) = KA o ab .sinc & #a).sinc & *b) 3
%" ( %" (


Pour l’intensité I = AA*

$! ' $! ' 1
I(P) = Io .sinc 2 & #a).sinc 2 & *b)
%" ( %" (
avec : Io = (KA o ab) 2

3. La largeur a est très grande ⇒ pas de diffraction suivant OX.

$! ' $ !aY ' 1
a. I(P) = Io .sinc 2 & #b) = Io .sinc 2 & 2
) = Io .sinc (U)
%" ( % "f (
Y
avec : ! =
f

b. Au foyer image F de la lentille (Y = 0) : I(F) = Io 1

!aYm !f
c. L’intensité nulle sin(U) = 0 ⇒ U = mπ ⇒ = m! ⇒ Ym = m 1
"f a

d. Les extremums sont obtenus pour :

 !aYm ! ! 1 $ 'f
= (2m + 1) ⇒ Ym = # m + & 1
"f 2 " 2% a

avec m ≠ 0.

e. Représentation graphique de I(Y) :

I I
o

3

Y
"f "f "f 0 !f !f !f
!3 !2 ! 2 3
b b b b b b

f.
- Le premier minimum est obtenu à :

!f !f 0,6 " 10 -3 " 1000 1

Y1 = ⇒ Y1 = = = 1 mm
b b 0,6

- Le premier pic secondaire est à :

3 !f 1
Y= ⇒ Y1 = 1,5 mm
2 b

- La largeur du pic central est :

"f 1
!Y = 2 ⇒ !Y = 2 mm
b

g. En diminuant la longueur d’onde on rétrécit la figure de diffraction. 1

I(P) #
2 !aY
& 2
4. L’intensité relative : = sinc % ( = sinc (V)
Io $ "f '

a. Puisque Y est petit, donc V est petit et on peut faire le développement limité de
I/Io :
V3 V2 V2
sin(V) ! V - ⇒ sinc(V) ! 1- ⇒ sinc 2 (V) ! 1-
6 6 3
On a négligé le terme en V4.
I(P) 2 # &
2
> 0,97 ⇒ sinc 2 (V) ! 1- V > 0,97 ⇒ V 2 < 0,09 ⇒ % !aY ( < 0,09 1
Io 3 $ "f '
2
2
# !f & # !f &
⇒ Y < 0,09 % ( ⇒ Ymax = 0,3 % (
$ "b ' $ "b '

b. A.N. Ymax = 9,55 ! 10 - 5 m = 95,5 µm 1

Pour considérer que l’intensité de diffraction est constante, on doit travailler

2
extrêmement près du point focale image F de la lentille L.
 www.goodprepa.tech

Université Mohamed V - Agdal Année universitaire 2013-2014

Faculté des sciences de Rabat SMP3/M10/E2

Examen d’optique physique

(1h30)

NB : Les parties A, B et C peuvent être traitées de manière indépendante.

On respectera les symboles donnés dans l’énoncé et sur la figure.

On considère le dispositif interférentiel des fentes d’Young ci-dessous où L1 et L2 sont deux

'
lentilles minces, convergentes, de même axe optique. On désigne par f = 1 m la distance focale de
la lentille L2.
Au foyer objet de la lentille L1, on place une source ponctuelle S. L’écran situé entre les lentilles L1
et L2 est muni de deux ouvertures rectangulaires S1 et S2 identiques très fines et distantes de
b = 1 mm. Le dispositif est dans l’air.

L1 L2 x

S1
•M
S O2
• •O • • • '
z
2 O F2
S2
E

Partie A (6 points)
A.1/ La source S émet une radiation de longueur d’onde λ = 0,5 µm. On négligera le phénomène
de diffraction.
a/ Donner (sans démonstration) l’expression de la différence de marche δ.
b/ Donner l’expression de l’éclairement IA en un point M de l’écran E.

A.2/ On intercale, sur le trajet de l’un des faisceaux, une lame à faces parallèles (épaisseur
e = 0,25 mm ; n = 1,5).
a/ Donner la nouvelle différence de marche !' .
b/ Déterminer le nombre N de franges qui ont défilé au foyer F'2 .
c/ Calculer xo la position de la frange centrale.
Partie B (10 points)
B.1/ La source S émet deux radiations dont les longueurs d’onde respectives sont λ 1 et λ 2 (les deux
radiations sont très proches).
a/ Déterminer l’éclairement IB1 en un point M de l’écran E.
b/ Déduire le contraste CB1.
c/ En quels points M de l’écran E les franges d’interférences disparaissent ?
B.2/ On suppose maintenant que le spectre d’émission de la source S est un spectre continu dans
l’intervalle de fréquence [ν 1,ν 2], et que l’intensité rayonnée, dans un intervalle de fréquence dν, est

(
égale à dI B2 = K 1 + cos(!) d" . )
a/ Déterminer l’éclairement IB2 en un point M de l’écran E (on donne ! = 2!bx " ).
cf '
b/ Déduire le contraste CB2.

Partie C (4 points)
On remplace les fentes d’Young par un diaphragme qui est un réseau par transmission dont N
désigne le nombre total de traits (ou de fentes). Ce réseau est caractérisé par son pas b = L/N,
distance entre les centres de deux traits (ou deux fentes) successifs. a, largeur d’une fente (ou d’un
trait), est très inférieur à b.
C.1/ Pourquoi l’intensité lumineuse est inchangée si on intervertit largeur du trait et largeur de la
fente ?

C.2/ Pour la source lumineuse, monochromatique de longueur d’onde λ, donner l’expression de

l’intensité lumineuse IC(ϕ) en un point M de l’écran en tenant compte de la diffraction.

C.3/ En négligeant la diffraction, représenter graphiquement le résultat pour N = 3. (On précisera

les positions des extremums principaux et secondaires).

• Formulaire
! $ ! $ " % " %
cos m + cos n = 2.cos # m - n &cos # m + n & ,
( ) () sin m ! sin n = 2.sin $ m - n 'cos $ m + n '
( ) ()
" 2 % " 2 % # 2 & # 2 &
" N! %
sin 2 $ '
# 2 & " % ! +!
I = Io , I = I o sinc 2 $ !ax' ' , p= !, != 2 1 , !" = " 2 #" 1 ,
"
2 !
% # !f & " 2
sin $ '
#2&
! 1 ! 2 = ! 12 et !" = " 2 #" 1 .
 Correction
Partie A
A.1/ Dans le dispositif des fentes d’Young, pour une source monochromatique de longueur d’onde
bx
λ, la différence de marche entre les deux rayons issus S s’écrit : ! = . 1
f
Si les deux sources sont supposées émettre des vibrations de même amplitude, l’intensité s’écrit
# # 2!bx &&
alors : I A (x) = 2I o (1 + cos(k!)) = 2I o % 1 + cos % (( 2
$ $ "f ' ''

A.2/
a/ Le fait d’intercaler la lame introduit une différence de marche de ±(n - 1) e 1
Le ± dépend de la position de la lame devant S1 ou S2.
bx
La différence de marche est égale à !' = ± (n - 1) e .
f'
(n - 1)e 1
b/ Le nombre de franges qui défilent en F'2 est égal à N = ⇒ N = 250
!
(n - 1)ef ' 1
c/ La frange centrale est obtenu pour !' = 0 soit x o = ± ⇒ x o = ± 12, 5 cm
b

Partie B
$ $ ''
(
B.1/ a/ L’intensité se calcule à partir de I i = 2I o 1 + cos ! i ( )) = 2I &&1 + cos &% 2!"
o
))
# ()(
% i

Les deux sources sont incohérentes ⇒ I B1 (M) = I 1 + I 2

On suppose que les deux composantes du doublet ont la même intensité.
( ( )
I B1 (M) = I 1 + I 2 = 2I o 2 + cos ! 1 + cos ! 2 ( ))
" " ! - ! % " ! + ! %%
I B1= 2I o $$ 2 + 2.cos $ 1 2 ' cos $ 1 2
'''
# # 2 & # 2 &&
# # # && # # &&&
I B1 = 2I o %% 2 + 2.cos %% !! % 1 - 1 ((( cos %% !! % 1 + 1 (((((
$ $ $ " 1 " 2 '' $ $ " 1 " 2 '''
# # # " - " && # # " + " &&&
I B1 = 4I o %% 1 + cos %% !! % 2 1 ((( cos %% !! % 2 1
(((((
$ " "
$ $ 1 2 '' $ $ " "
1 2 '''
$ $ $ '' $ '
"# 1 ' 3
En posant ! 1 ! 2 = ! 12 et !" = " 2 #" 1 alors I B1 = 4I o && 1 + cos && !! & 2 ))) cos & 2!! )))
% % % # 1 (( % # 1 ((

$ $ ''
"#
b/ Le contraste s’écrit : C B1 = cos && !! & 2 ))) 1
% % # 1 ((
# # !" & &
c/ Le système de franges sera brouillés pour C B1 = cos % !bx
' % 2 ((
= 0 , soit
$ f $ "1 ''

1
 !bx m # !" & ) ! 1 $ f ' ! ' 12 $
% 2 ( = (2m + 1) avec m un entier. ⇒ xm = #m + & # &
f ' $ "1 ' 2 " 2 % b " (' %

B.2.a/ La source n’est plus monochromatique, la figure d’interférence se brouillera en fonction de

" " %%
l’incohérence temporelle de la source. dI B2 = K $$ 1 + cos $ 2!bx
'
! ''' d!
# # cf &&
On simplifiera l’intégration en supposant que K ne dépend pas de ν.
!2
" " %%
I B2 = K
(
!1
$$ 1 + cos $ 2!bx
# # cf
'
! '''d!
&&

) cf ' # # 2!bx & # &&,

I B2 = K +(! 2 " ! 1 ) + %% sin % ' ! 2 ( " sin % 2!bx '
! ((.
1 (
+* 2!bx $ $ cf ' $ cf ''.-
) cf ' # # !bx & # ! 2 +! 1 &&,
I B2 = K +(! 2 " ! 1 ) + %% sin % ' (! 2 "! 1 ) ( cos % 2!bx ((.
+* !bx $ $ cf ' $ cf
' 2 '('.-

! 2 +! 1 ) # !bx & # 2!bx &,

En posant ! = et !" = " 2 #" 1 alors : I B2 = K!" +1 + sinc % ' !" ( cos % ' " (. 4
2 * $ cf ' $ cf '-
# !bx &
b/ Le contraste s’écrit : C B2 = sinc % ' !" ( 1
$ cf '

Partie C
C.1/ Le théorème de Babinet : Les figures de diffraction de deux surfaces complémentaires sont
identiques en dehors de l’image géométrique. 1
C.2/ La fonction de diffraction est inchangée, celle d’interférence correspond à un réseau classique
par transmission.
" N! %
sin 2 $ '
# 2 &
avec ! = 2!bx et V = !ax' 1
2
L’intensité lumineuse est donc : I C (!) = I o sinc (V) " % '
!
sin 2 $ ' "f !f
#2&
C.3/
Ι 9 Io

Io
!

!3" !2" !" 0 ! 2! 3!

2! 4!
  3 3
