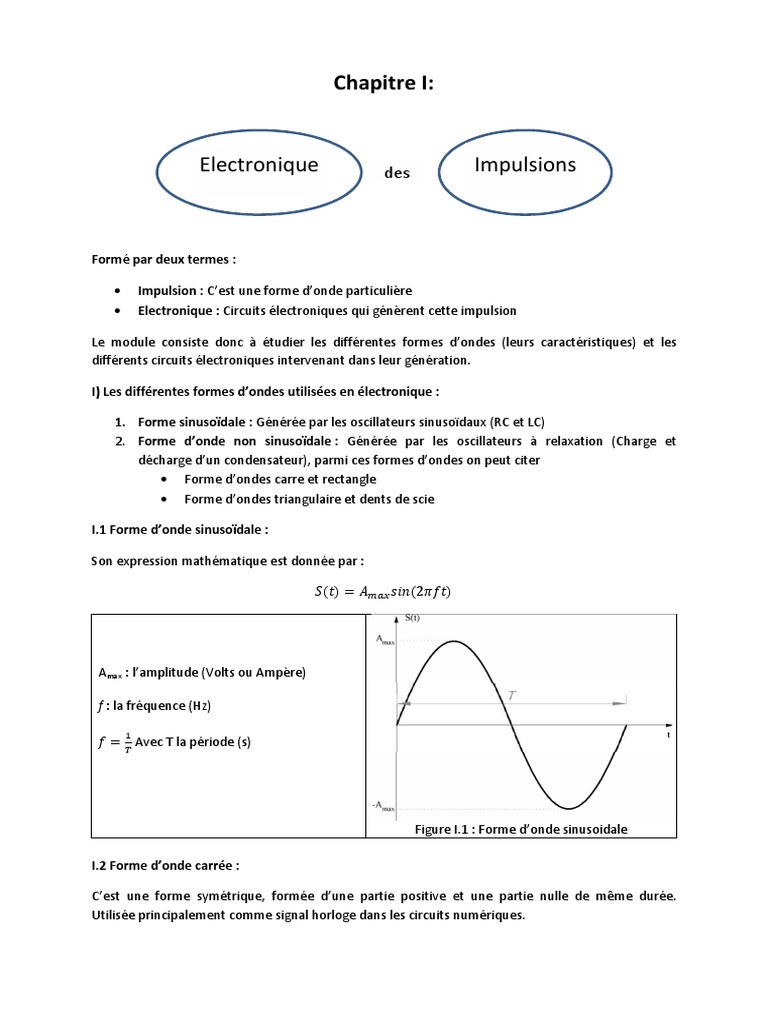

Le module consiste donc à étudier les différentes formes d’ondes (leurs caractéristiques) et les
différents circuits électroniques intervenant dans leur génération.
( )= (2 )
f : la fréquence (Hz)
C’est une forme symétrique, formée d’une partie positive et une partie nulle de même durée.
Utilisée principalement comme signal horloge dans les circuits numériques.
Figure I.2 : Forme d’onde carrée
I.3 Forme d’onde rectangulaire :
C’est une forme similaire à l’onde carrée, seulement les durées des deux états ne sont pas
identiques.
Figure I.3 : Forme d’onde rectangulaire Figure I.4 : Forme d’onde triangulaire
Cette forme d’onde est utilisée pour réguler le taux de puissance appliquée à une charge.
Forme d’onde triangulaire :
C’est une forme d’ode symétrique et alternée, la durée des deux rampes est la même.
Utilisée comme signal de balayage dans les oscilloscopes ou signal de vobulation dans les GBF
II.1 Impulsion idéale : le passage de l’état haut à l’état bas est instantané
II.2 Impulsion réelle : le passage n’est pas instantané, elle est caractérisée par :
Temps de montée : (rise time), c’est le temps nécessaire à l’amplitude pour passer de 10% à 90% de
la valeur maximale.
Temps de descente : (fall time), c’est le temps nécessaire à l’amplitude pour passer de 90% à 10% de
la valeur maximale.
Largeur de l’impulsion (pulse width) : Temps durant lequel la valeur de l’impulsion est supérieure à
50% de sa valeur maximale
