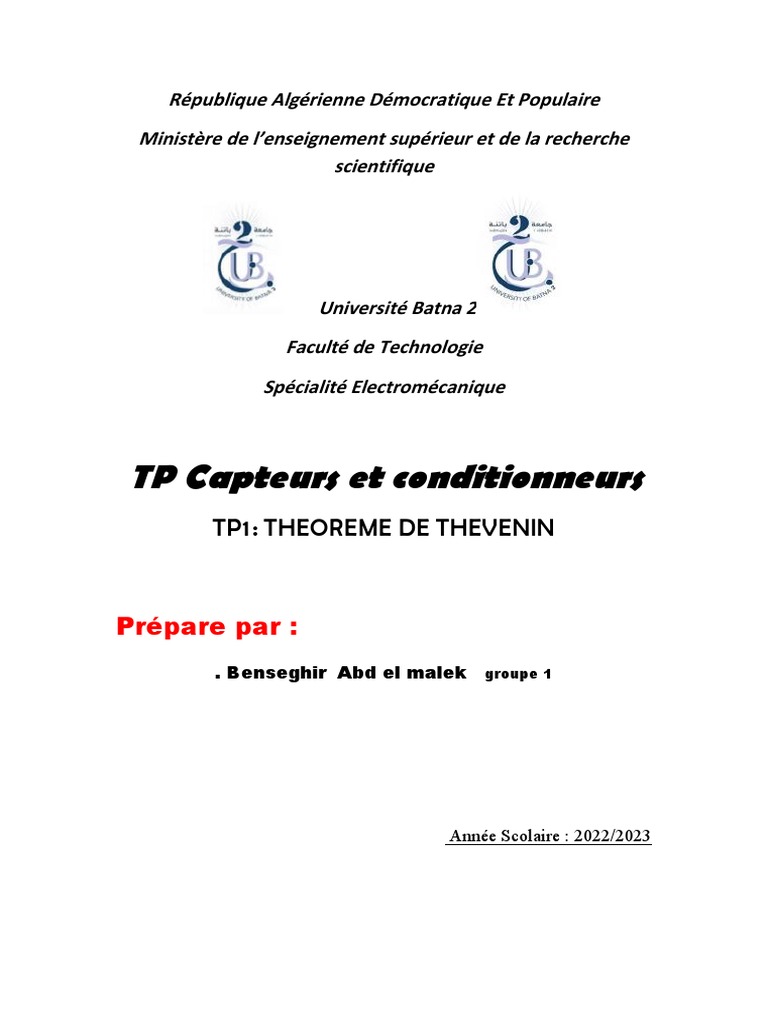

République Algérienne Démocratique Et Populaire

Ministère de l’enseignement supérieur et de la recherche

scientifique

Université Batna 2
Faculté de Technologie
Spécialité Electromécanique

TP Capteurs et conditionneurs
TP1 : THEOREME DE THEVENIN

Prépare par :
. Benseghir Abd el malek groupe 1

Année Scolaire : 2022/2023

1. But du Tp :

Le théorème de Thévenin a pour but de faciliter

l'analyse des circuits électriques en remplaçant un
circuit complexe par un modèle équivalent plus
simple, appelé circuit de Thévenin. Ce modèle
équivalent est composé d'une source de tension
équivalente et d'une résistance interne

2. Materiel appliquer :

- 01 generateur de tention continue

- 02 Interrupteurs (S1 et S2)
- 01 Amperemetre
- 01 voltmetre
- 01 ohmetre
- Boites de resistances variables } AOIP{
3 Schema de Montage :
Theoreme de THEVENIN: Soit un réseau lineaire
qu'alimentent plusieurs générateurs :

3. Resueltats ( Analyse theorique) :

Proposons-nous de déterminer le courant qui traverse
l'une des branches AB du réseau. On procede alors en
deux étapes :

a) La branche AB étant enlevée; on calcule la tension U

qui apparaît entre les bornes A et B cette tension
constitue la f.e.m. du générateur de THEVENIN
b) La branche AB étant toujours enlevée,on Court-
circuite les f.e.m., et l'on calcule l'impédance Zi entre les
deux bornes A et B cette impédance est l'impedance
interne du générateur de THEVENIN.
 On peut alors remplacer l'ensemble du reseau par
le circuit suivant (fig.2.) on en déduit le courant I
traveraant la branche AB, (ou la charge ZL).

I= U/Zi+ZL

VERIFICATION EXPERIMENTALE DU TH. DE

.THEVENIN

On peut vérifier le théorème de THEVENIN en opérant de

la manière suivante : On détermine d'abord par la mesure
les valeurs de Eth. et Rth. pour un réseau donné chargé
par une résistance R.

Pour cela, on utilise une alimentation continue dont la

tention de sortie est réglée à la valeur Eth. et qui débite
dans un circuit série composé de deux résistances Rth. et
R.
On mesure l'intensité du circuit I qui traverse R dans le
réseau initial.
Line verification plus complète exigerait en realite
d'effectuer plusieurs fois la même expérience sur
differents circuitspris au hasard.
* Commentqire sur les figeur 3 et 4

Ic = Eth / Rth+ Rc
1)- Ic : courant de la circuit orginale
2)- Eth= Vth = Vd - Vc
De branche la résistance R
3) Rth = Résistance Rcd
Rth= Rcd
1)- I1 ouvert E= 0
2)- Courant continu A et B
3)- Mesure Résistance Rcd
4. 4.conclusion (inter pretations) :
En conclusion, le théorème de Thévenin est un outil
puissant pour résoudre des circuits électriques complexes.
Ce théorème permet de remplacer un circuit complexe par
un circuit équivalent plus simple, constitué d'une source
de tension et d'une résistance équivalentes. Cette
simplification du circuit permet de résoudre plus facilement
les problèmes de circuit, notamment pour calculer la
tension ou le courant en un point du circuit.
L'application du théorème de Thévenin nécessite de
suivre plusieurs étapes, notamment le calcul de la
résistance équivalente et de la tension de Thévenin. Ces
étapes peuvent sembler compliquées, mais elles
permettent de résoudre efficacement des circuits
électriques complexes.
En somme, le théorème de Thévenin est un concept
important en électricité, et sa compréhension et son
application sont essentielles pour les étudiants et les
professionnels de l'électronique

5. 6. quelle est lq condition pourque le point

soit en equilibre :
Le théorème de Thévenin stipule que tout circuit linéaire
peut être remplacé par un circuit équivalent comprenant
une source de tension équivalente et une résistance
équivalente en série. Pour qu'un point soit en équilibre
dans un circuit utilisant le théorème de Thévenin, il faut
que la tension et le courant soient équilibrés en tout point
du circuit. Cela signifie que la tension et le courant doivent
être identiques de part et d'autre de la résistance
équivalente, et que la tension fournie par la source de
tension équivalente doit être la même que celle fournie
par la source de tension d'origine.
