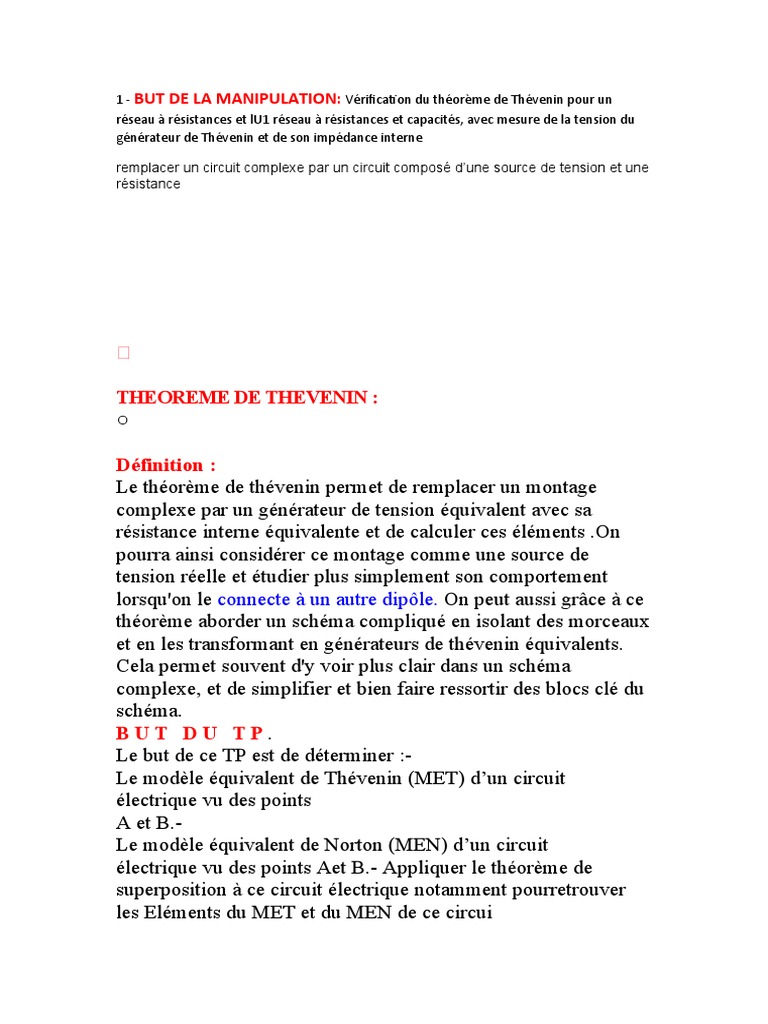

1 - BUT DE LA MANIPULATION: Vérification du théorème de Thévenin pour un

réseau à résistances et lU1 réseau à résistances et capacités, avec mesure de la tension du


générateur de Thévenin et de son impédance interne

remplacer un circuit complexe par un circuit composé d’une source de tension et une
résistance




THEOREME DE THEVENIN :
o

Définition :
Le théorème de thévenin permet de remplacer un montage
complexe par un générateur de tension équivalent avec sa
résistance interne équivalente et de calculer ces éléments .On
pourra ainsi considérer ce montage comme une source de
tension réelle et étudier plus simplement son comportement
lorsqu'on le connecte à un autre dipôle. On peut aussi grâce à ce
théorème aborder un schéma compliqué en isolant des morceaux
et en les transformant en générateurs de thévenin équivalents.
Cela permet souvent d'y voir plus clair dans un schéma
complexe, et de simplifier et bien faire ressortir des blocs clé du
schéma.
BUT DU TP.
Le but de ce TP est de déterminer :-
Le modèle équivalent de Thévenin (MET) d’un circuit
électrique vu des points
A et B.-
Le modèle équivalent de Norton (MEN) d’un circuit
électrique vu des points Aet B.- Appliquer le théorème de
superposition à ce circuit électrique notamment pourretrouver
les Eléments du MET et du MEN de ce circui
Le modèle équivalent de Thévenin (MET) d’un circuit électrique
vu des points A et B.

2.3.1.Matériel. - E1 : alimentation continue fixe 15V. - E2 :


alimentation stabilisée réglée à 15V. - Un rhéostat 330W - 1A. -
Un ampèremètre à aiguille. - Un voltmètre numérique. - Quatre
résistances R=1kW. - Deux résistances R’=R’’=1.5kW

Erreur sur la résistance r :


Δr/r = |r calculé – r mesuré|/r calculé = |45,1 – 44,8|/45,1
= 0,7%
©Frédéric Élie – http://fred.elie.free.fr, 9 janvier 2017 -
page 6/7

Erreur sur la tension apparente E :


ΔE/E = |E calculé – E mesuré|/E calculé = |2,84 –
2,83|/2,84 = 0,35%
Erreur sur la tension UAB :

ΔUAB/UAB = |UAB calculé – UAB mesuré|/UAB


= |0,536 – 0,540|/0,536 = 0,4%
calculé
Conclusion :
Les écarts entre les valeurs théoriques fournies par (1),
(2), (3) et les résultats de mesures sont
moins du 1% : notre manip retrouve donc le théorème de
Thévenin de manière satisfaisante
avec cette précision

intoduction
Tout circuit électrique aussi complexe soit il, vu entre les deux
points d’une charge, peut être simplifié en une simple maille
comprenant un générateur (de Thévenin) en série avec une
résistance (de Thévenin).

ll s'utilise pour convertir une partie d'un réseau complexe en un


dipôle plus simple.
