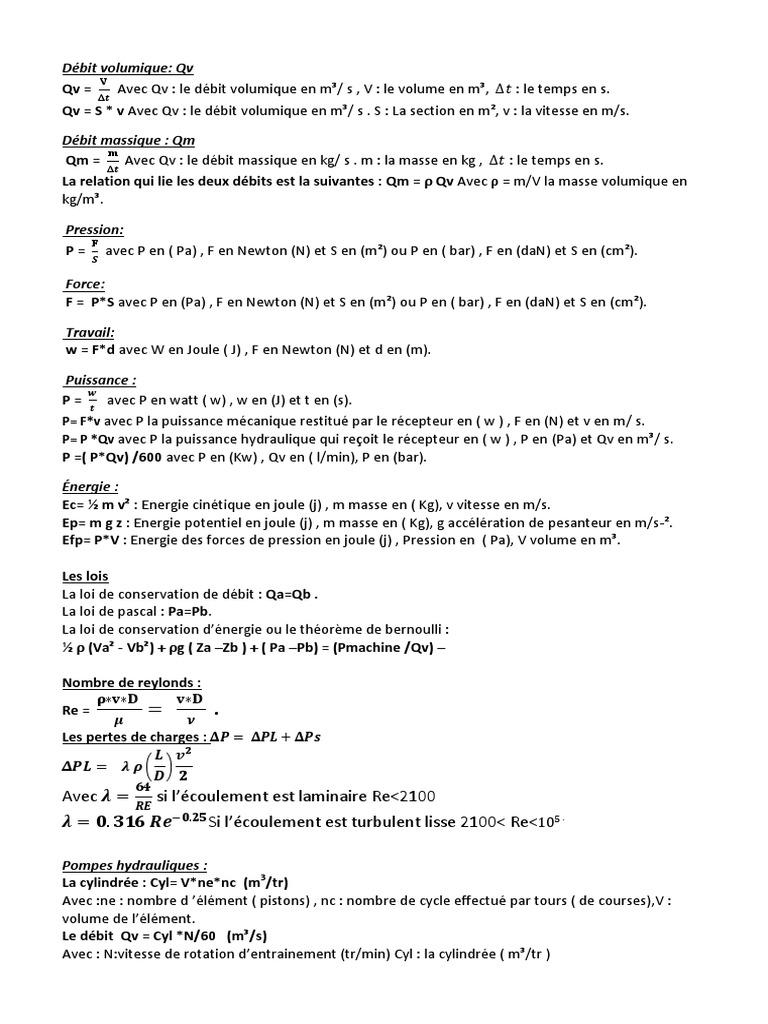

Débit volumique: Qv

Qv = Avec Qv : le débit volumique en m³/ s , V : le volume en m³, : le temps en s.

Qv = S * v Avec Qv : le débit volumique en m³/ s . S : La section en m², v : la vitesse en m/s.

Débit massique : Qm
Qm = Avec Qv : le débit massique en kg/ s . m : la masse en kg , : le temps en s.
La relation qui lie les deux débits est la suivantes : Qm = ρ Qv Avec ρ = m/V la masse volumique en
kg/m³.

Pression:
P = avec P en ( Pa) , F en Newton (N) et S en (m²) ou P en ( bar) , F en (daN) et S en (cm²).

Force:
F = P*S avec P en (Pa) , F en Newton (N) et S en (m²) ou P en ( bar) , F en (daN) et S en (cm²).

Travail:
w = F*d avec W en Joule ( J) , F en Newton (N) et d en (m).

Puissance :
P= avec P en watt ( w) , w en (J) et t en (s).
P= F*v avec P la puissance mécanique restitué par le récepteur en ( w ) , F en (N) et v en m/ s.
P= P *Qv avec P la puissance hydraulique qui reçoit le récepteur en ( w ) , P en (Pa) et Qv en m³/ s.
P =( P*Qv) /600 avec P en (Kw) , Qv en ( l/min), P en (bar).

Énergie :
Ec= ½ m v² : Energie cinétique en joule (j) , m masse en ( Kg), v vitesse en m/s.
Ep= m g z : Energie potentiel en joule (j) , m masse en ( Kg), g accélération de pesanteur en m/s-².
Efp= P*V : Energie des forces de pression en joule (j) , Pression en ( Pa), V volume en m³.

Les lois
La loi de conservation de débit : Qa=Qb .
La loi de pascal : Pa=Pb.
La loi de conservation d’énergie ou le théorème de bernoulli :
½ ρ (Va² - Vb²) + ρg ( Za –Zb ) + ( Pa –Pb) = (Pmachine /Qv) –

Nombre de reylonds :
Re = .
Les pertes de charges :

( )

Avec si l’écoulement est laminaire Re<2100

.
Si l’écoulement est turbulent lisse 2100< Re<

Pompes hydrauliques :
La cylindrée : Cyl= V*ne*nc (m3/tr)
Avec :ne : nombre d ’élément ( pistons) , nc : nombre de cycle effectué par tours ( de courses),V :
volume de l’élément.
Le débit Qv = Cyl *N/60 (m³/s)
Avec : N:vitesse de rotation d’entrainement (tr/min) Cyl : la cylindrée ( m³/tr )
Qr : débit réel mesuré.
Le couple :C= ( N.m)
Avec : : Pr – Pa : différence entre la pression de refoulement et celle de l’aspiration ( Pa)
Cyl : la cylindrée (m³/tr )
Le rendement volumétrique ηv =
Avec : : Débit réel. Débit théorique.
Le rendement mécanique ηm =
Avec : P : Puissance réelle .P Puissance théorique.
Le rendement globale ηg = ηv * ηm
ηg =
La puissance mécanique : Pm = C*ω (W)
C: le couple d’entrainement de la pompe N.m. ω: vitesse angulaire en rad/s (2π N/60).
Ou : Pm = Qvt *( Prt- Pa)
QV: débit théorique en m³/s. Prt : pression de refoulement théorique en Pa. Pa: pression d’aspiration
en Pa.
La puissance hydraulique Ph = (KW)
Qv : débit en l/min. : Pr – Pa : différence entre la pression de refoulement et celle de l’aspiration
(bar).
Ou : Ph = Qvr *( Prr- Pa) (W)
QV: débit réel en m³/s. Prr : pression de refoulement mesurée réellement en Pa. Pa: pression
d’aspiration en Pa.

moteurs hydrauliques :
Le débit moyen sortant: Qv moy s = Cyl *N/60

Avec : N : Fréquence de rotation en [tr / min]. Cy : Cylindrée en [m3/ tr]

Le débit moyen entrant (qv moy e) :

mesuré en une unité de temps.
Le couple :C= ( N.m)
Avec : : Pr – Pa : différence entre la pression de refoulement et celle de l’aspiration ( Pa)
Cyl : la cylindrée (m³/tr )
Le rendement volumétrique ηv =
Avec : : Débit sortant . Débit entrant.
Le rendement mécanique ηm = =

Le rendement globale ηg = ηv * ηm
ηg =
La puissance mécanique : Pm = C*ω (W)
C: le couple N.m. ω: vitesse angulaire en rad/s (2π N/60).
Pm =Qv moy s *( Pe- Psth)
Pm en[W] , Qv moy s en [m3/s] ,Δp en [Pa],
La puissance hydraulique. Ph = Qe.Δp
avec Δp=(pe – ps) en [Pa], QV en [m3/s] Ph en [W].
