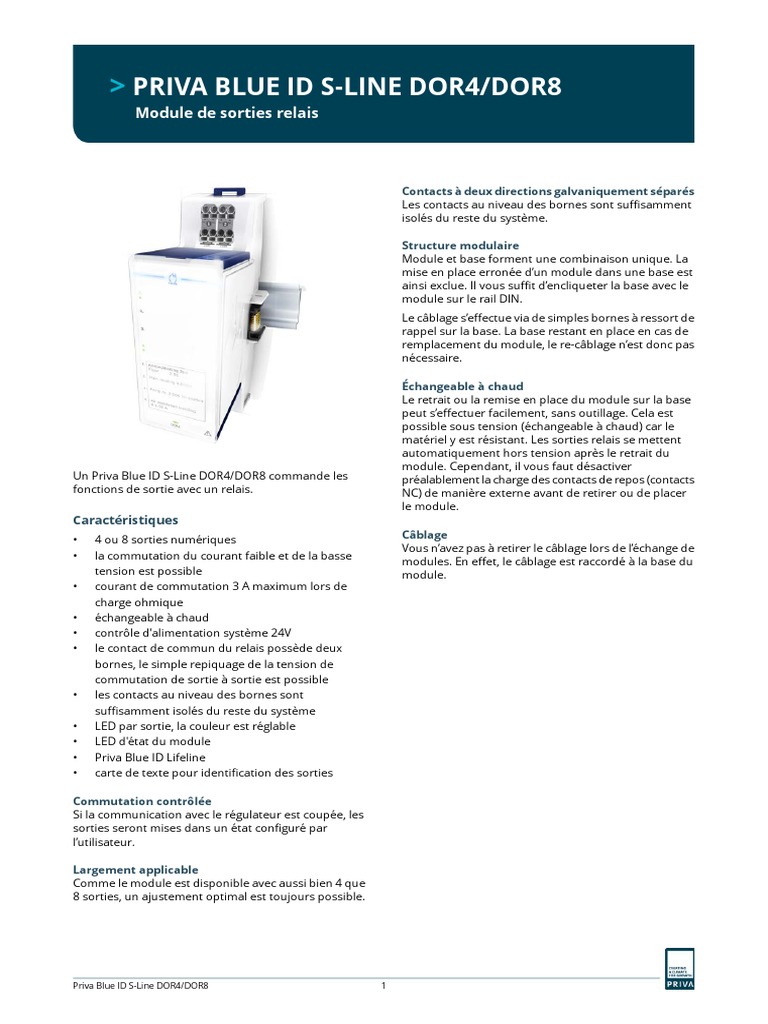

> PRIVA BLUE ID S-LINE DOR4/DOR8

Module de sorties relais

Contacts à deux directions galvaniquement séparés

Les contacts au niveau des bornes sont suffisamment
isolés du reste du système.

Structure modulaire
Module et base forment une combinaison unique. La
mise en place erronée d’un module dans une base est
ainsi exclue. Il vous suffit d’encliqueter la base avec le
module sur le rail DIN.
Le câblage s’effectue via de simples bornes à ressort de
rappel sur la base. La base restant en place en cas de
remplacement du module, le re-câblage n’est donc pas
nécessaire.

Échangeable à chaud
Le retrait ou la remise en place du module sur la base
peut s’effectuer facilement, sans outillage. Cela est
possible sous tension (échangeable à chaud) car le
matériel y est résistant. Les sorties relais se mettent
automatiquement hors tension après le retrait du
module. Cependant, il vous faut désactiver
Un Priva Blue ID S-Line DOR4/DOR8 commande les préalablement la charge des contacts de repos (contacts
fonctions de sortie avec un relais. NC) de manière externe avant de retirer ou de placer
le module.
Caractéristiques
• 4 ou 8 sorties numériques Câblage
Vous n’avez pas à retirer le câblage lors de l’échange de
• la commutation du courant faible et de la basse
modules. En effet, le câblage est raccordé à la base du
tension est possible module.
• courant de commutation 3 A maximum lors de
charge ohmique
• échangeable à chaud
• contrôle d'alimentation système 24V
• le contact de commun du relais possède deux
bornes, le simple repiquage de la tension de
commutation de sortie à sortie est possible
• les contacts au niveau des bornes sont
suffisamment isolés du reste du système
• LED par sortie, la couleur est réglable
• LED d'état du module
• Priva Blue ID Lifeline
• carte de texte pour identification des sorties

Commutation contrôlée
Si la communication avec le régulateur est coupée, les
sorties seront mises dans un état configuré par
l’utilisateur.

Largement applicable
Comme le module est disponible avec aussi bien 4 que
8 sorties, un ajustement optimal est toujours possible.

Priva Blue ID S-Line DOR4/DOR8 1

Signalisation claire
Légende
A Priva Blue ID Lifeline
B LEDs d'état des sorties
C LED d'état du module
Raccordements
Légende
COM
NO (normalement ouvert)
NC (normalement fermé)
Priva Blue ID S-Line DOR4/DOR8
Priva Blue ID Lifeline
Les modules sont munis de LED bleues. Ces LED
forment l'ensemble de ce qu'on appelle la Priva Blue
ID Lifeline. Si la ligne bleue est allumée de manière
continue, alors, les modules et les bases sont
correctement positionnées suivant la configuration
établie dans TC Engineer.
LEDs d'état des sorties
Pour chaque sortie, une LED indique clairement l’état
de la sortie. La LED dépend de la configuration : verte
ou rouge, ou éteinte.
LED d'état du module
La LED indique l’état du module. Si le module
fonctionne correctement, la LED est constamment
allumée. Sinon, la LED clignote ou la LED est éteinte.
LED details
Les détails sur les états et les indications des modules,
des entrées et/ou des sorties ainsi que des couleurs
LED associées et des motifs clignotants sont donnés
dans l'annexe LEDs et Priva Blue ID Lifeline du manuel
Installation et mise en service.
contact du commun, doublé pour repiquage
contact de travail, ouvert si la sortie n’est pas excitée
contact de repos, fermé si la sortie n’est pas excitée
2
Spécifications module DOR
Généralités
Désignation module Module de sorties relais Priva Blue ID Module de sorties relais Priva Blue ID
S-Line DOR4 S-Line DOR8
Référence module 5071001 5071003
(version 04:01 ou supérieure) (version 04:01 ou supérieure)
Désignation base Base de sorties relais Priva Blue ID Base de sorties relais Priva Blue ID
S-Line DOR4 S-Line DOR8
N° d’article base 5071101 5071103
(version 01:00 ou supérieure) (version 01:00 ou supérieure)
Nombre de sorties 4 8
Dimensions (XYZ)¹ 161,5 x 46 x 100,2 mm (6.36 x 1.81 x 161,5 x 61 x 100,2 mm (6.36 x 2.40 x
3.94 inch) 3.94 inch)
Poids module : 150 grammes module : 220 grammes
base : 130 grammes base : 160 grammes
Puissance absorbée maximale 2,3 W 3,2 W
Dissipation de puissance type² 1,7 W 2,0 W
MTBF³ module : 790 000 heures module : 540 000 heures
base : 8 760 000 heures base : 8 760 000 heures
Structure module amovible sur une base
Montage base encliquetable sur rail DIN
Matériau mélange de polycarbonate et d’ABS
Type de connecteur E/S borne à ressort de rappel
Section de conducteur autorisée rigide : 0,2 … 4 mm²
souple : … 2,5 mm²
souple avec embout de câblage : 0,25 … 1,5 mm²
Identification des raccordements impression avec abréviation explicative
¹ Espace de 1,1 mm entre les modules non inclus
² Dissipation dans les conditions suivantes :
- Charge E/S de 50 %
- Mode d’économies d’énergie activé (diodes électroluminescentes éteintes)
³ Le MTBF est calculé conformément à la norme Telcordia SR-332 Édition 2 sous les conditions suivantes :
- température ambiante : 35 … 50 °C
- tension d’alimentation : 24 Vcc
- temps par jour en service : 24 heures
- niveau de fiabilité : 60 %

Priva Blue ID S-Line DOR4/DOR8 3

Sorties relais numériques
Configuration des sorties contact à deux directions
Tension de commutation maximum 250 Vca
30 Vcc
Tension de commutation maximale États-Unis / Canada 125 Vca
lors du commutation de différentes phases de tension
secteur à un seul module
Courant de commutation maximum 3 A (cosφ =1)
Fusible externe 16 AT maximum
Durée de vie prévue des contacts de relais à cosφ = 1 et jusqu'à 250 Vca et 3 A : 300 000 commutations
en cas de 6 commutations maximum par minute 24 Vcc et 3 A : 300 000 commutations
Durée de vie prévue des contacts de relais à cosφ ≠ 1 et 250 Vca et 2 A CA15 : 200 000 commutations
en cas de 6 commutations maximum par minute 250 Vca moteur 370 W CA3 : 300 000 commutations
24 Vcc et 3 A L/R 7 ms : 100 000 commutations
24 Vcc et 1 A CC13 : 200 000 commutations
Durée de vie certifiée UL des contacts de relais à cosφ jusqu'à 250 Vca et 3 A : 30 000 commutations
= 1 et en cas de 6 commutations maximum par minute 24 Vcc et 3 A : 30 000 commutations
Durée de vie certifiée UL des contacts de relais à cosφ ≠ 1 240 Vca et moteur de 0,5 ch : 1 000 commutations
et en cas de 6 commutations maximum par minute 120 Vca et moteur de 0,25 ch : 1 000 commutations
service nominal pilote B300 : 6 000 commutations
Fréquence de commutation maximale 6 fois par minute
Fail-safe si la communication avec le régulateur est coupée, les sorties seront mises
dans un état configuré par l’utilisateur
Signalisation • Priva Blue ID Lifeline
• LEDs vertes-rouges d'état des sorties (la couleur est programmable)
• LED verte d'état du module

Spécifications générales des régulateurs, des modules et des bases

Boîtier
Degré de protection IP30 (IEC 60529)
Classe d'inflammabilité V-0 (UL 94)
Code de recyclage 7
Couleur surfaces de déverrouillage du module et déverrouillage du rail DIN : bleu
(RAL5013)
autres pièces : blanc (RAL9003)
Type d'appareil appareil ouvert, à utiliser dans un environnement dont le degré de pollution
admissible est de 2

Montage et raccordement
Montage dans une armoire électrique :
• accès réservé au personnel compétent
• encliquetable sur rail DIN placé horizontalement ou verticalement sur
plaque de montage
Attention ! Le régulateur, le module SC et le module SN doivent être
impérativement montés horizontalement.
en montage de porte d'encastrement dans une armoire électrique :
• accès réservé au personnel compétent
• encliquetable sur rail DIN placé horizontalement sur plaque de
montage

Type de rail DINl 35 x 7.5 mm (hauteur x profondeur), en conformité avec IEC 6071
Largeur maximale des modules E/S, y compris 20 m
BE-modules et régulateur

Priva Blue ID S-Line DOR4/DOR8 4

Environnement
Température autorisée dans l’armoire électrique d’un 0 … 50 ºC
système en fonctionnement avec des modules montés
horizontalement uniquement (sans flux d'air)
Température autorisée dans l’armoire électrique d’un 0 … 35 ºC
système en fonctionnement avec des modules montés
verticalement uniquement (sans flux d'air)
Température autorisée pendant le transport et le -20 … 70 ºC
stockage
Humidité ambiante relative autorisée 10 % … 95 % (sans condensation)
Résistance aux chocs et aux vibrations IEC 61131-2
Classe d'installation II

Réglementation et normes
Canada / USA • UL 508:2005 (équipement de contrôle industriel)
• UL 916:2007 (équipement de gestion énergétique)
• UL 61010-1:2004 (équipement de mesure et de commande)
• CSA C22.2 N° 14-10 : 2011 (équipement de contrôle industriel)
• CSA C22.2 N° 205-12: 2012 : (équipement de signalisation)
• CSA C22.2 No 61010-1-04 (équipement de mesure et de commande)

CEM • en conformité avec 47 CFR Partie 15 Sous-partie B, Classe B (règles

FCC)
La commande doit répondre à deux conditions :
1. Le système ne doit pas provoquer d’interférences nocives.
2. Le système doit accepter toutes les interférences reçues, y compris
les interférences susceptibles de causer une commande
indésirable.
• Systèmes ISM, en conformité avec la directive canadienne ICES-001

Europe • Directive basse tension 2006/95/CE :

• EN 61010-1:2010 (équipement de mesure et de commande)
• Directive EMC 2004/108/CE :
• EN 61326-1:2006 (équipement de mesure et de commande)
• EN 61000-6-2:2005 (norme d'immunité générique)
• EN 61000-6-3:2007 (norme d'émission générique)
• Directive RoHS 2011/65/EU

en conformité avec la directive WEEE 2002/96/CE

International • Le Régulateur Priva Blue ID S-Line S10 est enregistré BTL chez BACnet
International.
• Le Régulateur Priva Blue ID S-Line S10 est certifié BACnet
conformément à la norme ISO 16484-5/6.
• Priva est membre de BACnet Interest Group Europe.
