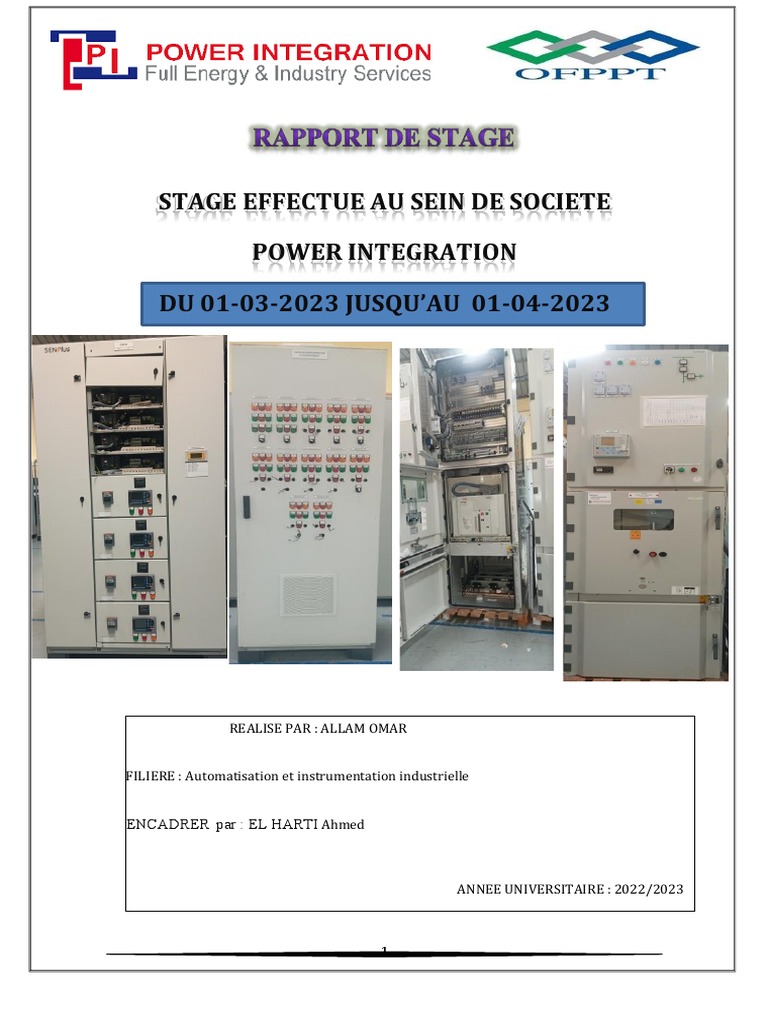

STAGE

EFFECTUE AU SEIN DE SOCIETE

POWER INTEGRATION

DU 01-03-2023 JUSQU’AU 01-04-2023

REALISE PAR : ALLAM OMAR

FILIERE : Automatisation et instrumentation industrielle

ENCADRER par : EL HARTI Ahmed

ANNEE UNIVERSITAIRE : 2022/2023

1
 Remerciements
Au terme de ce travail je tien tout d’abord à remercier monsieur le
directeur POWER INTEGRATION
Pour m’avoir donné l’opportunité de réaliser ce stage.

Ce travail a été réalisé au sein de société POWER INTEGRATION,
sous la direction de Mr.EL HARTI je tiens à le remercier poules
conseils qu’il m’a prodigué tout au long de ce stage.

Sommaire :
I. Présentation générale de l’entreprise
Ø Secteur
Ø Taille de l’entreprise
Ø Siège social
Ø les clients
II. Tableaux Basse Tension
• la définition
• montage et assemblage des armoires électrique
• types d’armoire
• types de tiroir
• types de départ
III. Tableaux Moyenne Tension
ü la définition
ü Compartiment basse tension
ü Compartiment appareil (Disjoncteur)
ü Compartiment câble
ü Compartiment jeu de barres
IV. Armoire SSD démarreur
V. Armoire VFD variateur vitesse
VI. Armoire contrôle commande
VII. Contrôle qualité de table

3
 ü
Power Integration est fournisseur de solutions et services électriques
pour tous types d’applications.

Qu’il s’agisse de l’industrie, l’énergie, l’infrastructure ou le

tertiaire, Power Integration ore une gamme complète, innovante
et évoluée d’équipements électriques, répondant aux normes
électriques internationales en vigueur.
Power Integration propose des équipements électriques de
constructeurs de renommée mondiale tels que General Electric,
AEG Power Solutions, Natus et bien d’autres. Depuis sa fondation
en 2011, Power Integration a pu s’imposer sur le marché et est
devenue une référence pour les produits électriques tels que:
ü Tableaux Moyenne Tension
ü Tableaux Basse Tension
ü Gaine à Barres Basse Tension
ü Systèmes d’entraînement Moyenne et Basse Tension
ü Systèmes industriels d’Alimentation Sans Interruption
CA et CC
ü Systèmes de protection électrique HT, MT et BT
ü Systèmes Numériques de Contrôle-Commande
ü Systèmes d’automatisation de processus
ü Pièces de rechange
ü Services associés
Nous fournissons une gamme complète, innovante et avancée de
produits électriques, conformes aux normes électriques
internationales, que ce soit pour l'industrie, l'énergie, les
infrastructures ou le tertiaire.

Power Integration fournit des produits de fabricants de

renommée mondiale tels que General Electric, AEG Power
Solutions, ABB, Natus et bien d'autres
• Secteur:
Fabrication armoire colonne table mcc coffrage, électriques et électroniques
• Taille de l’entreprise :
51-200 employés
Inclut des membres avec POWER INTEGRATION comme employeur actuel, y
compris les postes à temps partiel.
• Siège social :
Belvédère, Casablanca
• les clients :
ONCF/OCP/ONE/ONP/ etc.

L'entreprise est divisée en deux parties, un service de production,

un service de contrôle de la programmation

5
 Tableaux électriques de distribution et de protection du réseau
Basse Tension.
En s’appuyant sur son savoir-faire et sur sa maîtrise industrielle
dans le domaine des appareillages électriques, Power Integration
propose des tableaux Basse Tension pouvant s’adapter à chacun
des besoins.
Le tableau de distribution BT :
Assure et garantit la protection des transformateurs de 100 à
1000 kVA ainsi que l’alimentation et la protection des différents
départs de réseaux situés en aval du poste de transformation,
Equipé de capteurs et de fonction de monitoring, le tableau de
distribution BT peut informer l’exploitant sur les données
fonctionnelles du poste,
Assure l’alimentation de l’éclairage public ainsi que de toutes les
fonctions auxiliaires existantes dans un poste de distribution.

1. montage et assemblage des armoires électrique:

Les armoires sont assemblées à partir de matériaux importés
de l'extérieur ou d'une usine à l'intérieur d'une entreprise,
comme vous pouvez le voir sur l'image suivante :
Il est assemblé et transformé de
l'image 1 à l'image2et 3

6





Et puis ça devient un placard prêt pour que je travaille sur les fils
Avec les instructions suivantes mentionnées dans le dessin

2. Les armoires basses tension sont divisées en deux parties

ARRIVEE COLONNE

7
 ARRIVEE : tableau conducteur électrique
API, ou interface de programmation d'application, est
un ensemble de définitions et de protocoles qui
facilite la création et l'intégration de logiciels
d'applications.

Parti commende : Il se compose de plusieurs

appareils :
Convertisseur d'alimentationCA DC

Disjoncteur Débrochable: les circuits

d'alimentation sont déconnectés, le disjoncteur peut
être actionné pour contrôler le fonctionnement des
dispositifs auxiliaires. Extrait : le disjoncteur est libre
et peut être retiré du châssis

COLONNE :Se compose de plusieurs Le tiroir Il est

divisé en deux parties :

1) Départ Disjoncteur DD
2) Départ Moteur DOL

Le tiroir

tiroir fixe
tiroir débrochable

Ø Départ Disjoncteur DD
Se compose de
Signalisation transformateur de courant
Disjoncteur PROTCTION


















Ø Départ Moteur DOL Se compose de
Disjoncteur Moteur Câble profibus

Afficheur

9
 Relais protection Fin de couse

Condecteur2.5mm

Disjoncteur
différentie

Relais commende Born entré Convertisseur courante

§ Différents types Tableaux Basse Tension:

Armoire départs Armoire l'éclairage etc.…
Distributions
Et forces motrices

10


Les tableaux MT sont, entre autre, classées selon la nature de leur

matériau isolant. Selon qu'elles sont isolées à l'air, au gaz ou en
matériau solide, les installations satisfont des besoins différents et
ont des intensités de maintenance, des disponibilités et des
encombrements différents
Les tableaux assurant l'alimentation en moyenne tension des
transformatrices moyennes tensions présentent comme des
ensemble de cellules indépendantes, appelés unités
fonctionnelles, constituées d'un assemblage de profilés
standardisés et de compartiments cloisonnés par des tôles d'acier.
Les cellules constituant le tableau sont séparées les unes des
autres par des cloisons et des tôles blindées afin de limiter la
propagation de l'arc en cas de défaut interne. Cette séparation
exclue le compartiment jeu de barres, dans lequel sont logées les
barres principales qui relient toutes les unités fonctionnelles.
La cellule débrochable est équipée d'un appareil de connexion
dans notre cas c'est un Disjoncteur. En plus de leur rôle de
protection et /ou de commutation, les appareils débrochables
peuvent être enlevé de l'appareillage sous enveloppe métallique
et remis en place, même quand celui-ci est sous tension. En
position "débroché", ils permettent d'établir une distance de
sectionnement par rapport au circuit principal de l'unité
fonctionnelle sous tension, permettant ainsi une continuité de
service pendant les opérations de maintenance des autres cellules.

11
 ü Composition d'une cellule débrochable :
Une cellule débrochable est constituée de 3 compartiments
complètement couple l'un de l'autre afin d’amortir la propagation
de l'arc électrique en cas de défaut :



Compartiment basse tension







Compartiment appareil
(Disjoncteur)

Compartiment câble

12
 Compartiment basse tension : il s'agit d'un caisson destiné à loger les
auxiliaires de contrôle
commande et de signalisation, relais de protection, IHM, synoptique,
mesure etc.…





RIO : Carte
communication.
Relais commende

résistance
chauffante
interrupteur manuel

Relais de protection
Numerique

Boit d’essai tension et

courane

Signalisation

Indicateur presence
tension

13
 Compartiment câble : les plages de raccordement des câbles, le
sectionneur et le circuit de mise à la terre sont implantés au niveau
de ce compartiment. Les transformateurs de courant peuvent aussi y
prendre place avec toutes les barres en cuivre pour le raccordement
entre les câbles d'alimentation, le sectionneur de mise à la terre et
l'appareil de connexion
Les phases L1 L2 L3






Thermostat de
l’humidité







Bar jeu de terrer

14
 Compartiment appareil (disjoncteur) : Partie dans laquelle est
logé l'appareil débrochable de connexion
















• Disjoncteur Débrochable: les circuits d'alimentation sont
déconnectés, le disjoncteur peut être actionné pour contrôler
le fonctionnement des dispositifs auxiliaires. Extrait : le
disjoncteur est libre et peut être retiré du châssis


• Compartiment jeu de barres : le jeu de barres principal de
la cellule est implanté au niveau de ce
compartiment, qui contient aussi des
traversées, des raccords de fixation des
barres et des barres

15


4. Armoire SSD démarreur

Les démarreurs progressifs d'ABB augmentent la durée de vie

d'un moteur en le protégeant des contraintes électriques. Ils y
parviennent en optimisant les courants de démarrage qui
sollicitent fortement le moteur avec les méthodes de démarrage
classiques. Grâce aux nombreuses protections intégrées, votre
moteur est en sécurité entre leurs mains. Les démarreurs
progressifs ABB sont également faciles à installer et peuvent
réduire votre temps d'installation et de mise en service car ils sont
simples à utiliser et faciles à apprendre. Avec tout ce dont vous
avez besoin dans un seul appareil, des contacteurs de dérivation à
la protection contre les surcharges, un seul démarreur progressif
fournit une solution de démarrage compacte et complète. De plus,
les démarreurs progressifs ABB vous aident à augmenter votre
productivité grâce à de nombreuses fonctionnalités spécifiques à
l'application. Grâce au contrôle du couple, au nettoyage de la
pompe et à de nombreuses autres fonctions, vous pouvez faire
plus qu'un simple démarrage en douceur.

• Avantages
Assurer la fiabilité des moteurs
Améliorer l'efficacité des installations
Augmenter la productivité des applications

• Propriétés
Les démarreurs progressifs d'ABB couvrent toutes les
applications de moteurs de 3 A à 2160 A
Réduction du courant de démarrage et diminution de la charge
électrique sur le moteur et le réseau

16
 Rapide et facile à installer et à mettre en place avec un faible
encombrement
Réduction de l'usure des équipements mécaniques



Transformateur
Démarreur
Central de mesure
Afficheur SSD
Relais défrettions
Tore
Compteur


Une méthode de
programmation facile, où les paramètres sont
entrés par étapes, comme sur les images

17


5. Armoire VFD variateur vitesse

Pour augmenter la productivité de vos processus, améliorer

l'efficacité énergétique et réduire les coûts de maintenance, vous
pouvez compter sur notre vaste gamme de variateurs CA basse
tension.
La gamme couvre tout le spectre des variateurs. Des micro
variateurs et variateurs de machines pour la construction de
machines aux variateurs industriels pour le contrôle des lignes
d'exploitation, en passant par les variateurs spécifiques aux
industries avec des caractéristiques et fonctionnalités spécifiques.
Les variateurs ABB sont directement disponibles depuis le stock
ou peuvent être construits pour répondre à des exigences plus
complexes. Nos services de cycle de vie garantissent que vos
processus fonctionnent exactement comme vous l'attendez, année
après année.

Variateur vitesse



Afficheur VFD


Contacteurs

18


6. Armoire contrôle commande

Pc industriel
Remonte Terminal Unit
Emerson VersaMax api
Module profibus











Emerson VersaMax api: Le puissant processeur du VersaMax avec
12 Ko de mémoire pour les programmes d'application, les calculs
en virgule flottante, l'horloge en temps réel, les sous-programmes,
le PID, la mémoire Flash et le mode d'exécution sans à-coups offre
une puissance de polyvalence dans un petit boîtier. Il comprend
un adressage E/S automatique - des diagnostics étendus avec une
table de défauts interne et des LED qui indiquent les défauts du
système et les forces d'E/S - permettant à l'opérateur de se
concentrer sur le maintien de la plus haute qualité







19
 Obtenez plus d'informations sur l'API VersaMax d'Emerson en
cliquant sur un article de produit répertorié ci-dessous. Ou cliquez
sur un numéro de pièce spécifique pour en savoir plus sur un
module VersaMax particulier.















Remonte Terminal Unit

20


7. Contrôle qualité de table

le contrôleur qualité vérifie et atteste la conformité des pièces

fabriquées et des matières première par rapport à la
documentation technique. Il intervient à toutes les étapes de la
ligne de production. Le contrôleur qualité analyse aussi les
conditions de retouche ou de rejet sous forme de notes papier de
contrôle












Il peut également être maintenu en vérifiant les erreurs d'usine,
ainsi qu'en trouvant des solutions aux problèmes via un appareil
fabriqué au sein d'une entreprise casier expérimental, comme
indiqué sur l'image.

21
