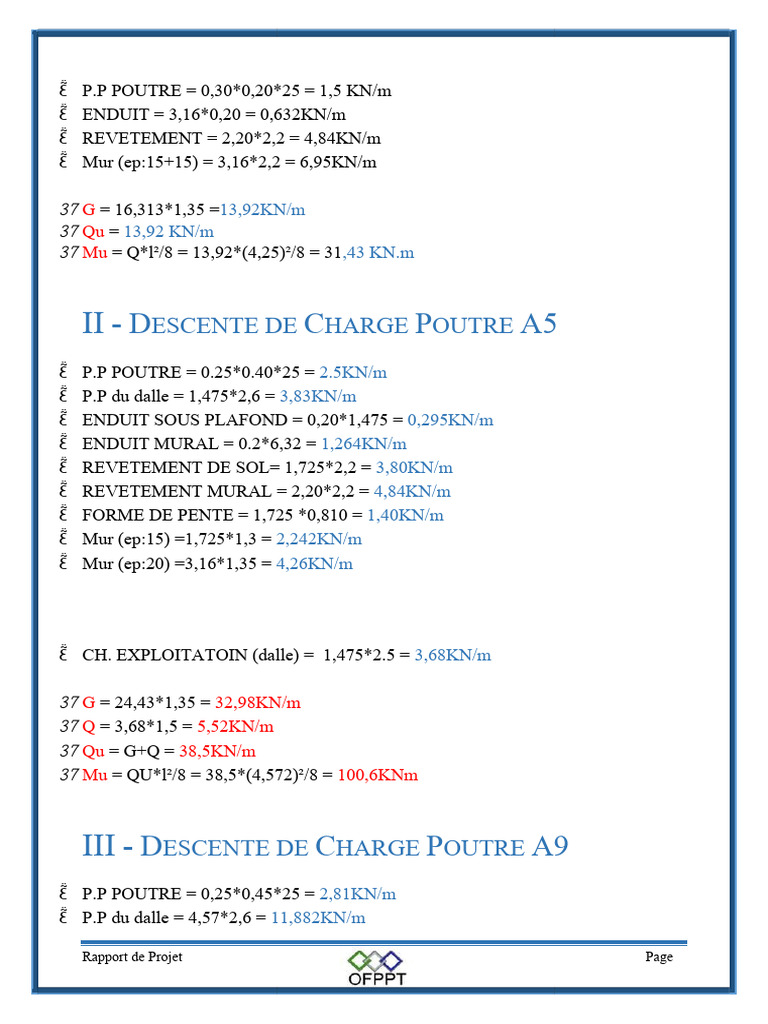

 P.

P POUTRE = 0,30*0,20*25 = 1,5 KN/m

 ENDUIT = 3,16*0,20 = 0,632KN/m
 REVETEMENT = 2,20*2,2 = 4,84KN/m
 Mur (ep:15+15) = 3,16*2,2 = 6,95KN/m

 G = 16,313*1,35 =13,92KN/m
 Qu = 13,92 KN/m
 Mu = Q*l²/8 = 13,92*(4,25)²/8 = 31,43 KN.m

II - DESCENTE DE CHARGE POUTRE A5

 P.P POUTRE = 0.25*0.40*25 = 2.5KN/m
 P.P du dalle = 1,475*2,6 = 3,83KN/m
 ENDUIT SOUS PLAFOND = 0,20*1,475 = 0,295KN/m
 ENDUIT MURAL = 0.2*6,32 = 1,264KN/m
 REVETEMENT DE SOL= 1,725*2,2 = 3,80KN/m
 REVETEMENT MURAL = 2,20*2,2 = 4,84KN/m
 FORME DE PENTE = 1,725 *0,810 = 1,40KN/m
 Mur (ep:15) =1,725*1,3 = 2,242KN/m
 Mur (ep:20) =3,16*1,35 = 4,26KN/m

 CH. EXPLOITATOIN (dalle) = 1,475*2.5 = 3,68KN/m

 G = 24,43*1,35 = 32,98KN/m
 Q = 3,68*1,5 = 5,52KN/m
 Qu = G+Q = 38,5KN/m
 Mu = QU*l²/8 = 38,5*(4,572)²/8 = 100,6KNm

III - DESCENTE DE CHARGE POUTRE A9

 P.P POUTRE = 0,25*0,45*25 = 2,81KN/m
 P.P du dalle = 4,57*2,6 = 11,882KN/m

Rapport de Projet Page

 ENDUIT SOUS PLAFOND = 0,2*4,57 = 0,914KN/m
 ENDUIT MURAL = 0,2*6,32 = 1,264KN/m
 REVETEMENT DE SOL = 4,57*2,2= 10,054KN/m
 FORME DE PENTE = 4,57*0,8 = 3,701KN/m
 Mur (ep:25) =3,16*1,35 = 4,266KN/m

 CH. EXPLOITATIN (dalle) = 4,57*2,5 = 11,425KN/m

 G = 34,891*1,35 = 47,10KN/m
 Q = 11,425*1,5 = 17,14KN/m
 Qu = G+Q = 64,24KN/m

Mu = Qu*l²/8 = 64,24*(4,62)²/8 = 171,40KNm

‫ ـــــــــــــــــــــــــــــ‬Les Poteaux‫ــــــــــــــــــــــــــــــ‬

I - DESCENTE DE CHARGE POTEAUX P1 (COIN)

POTEAUX COIN P4/S4

CHARGE PERMANENTE « G » CHARGE D’EXPLOIATATION « Q »
Désignation
L l H P.U total cumulé L l P.U total cumulé
Etanchéité 1,47 2,22 120 391,908 391,908

protection 1,47 2,22

560 1827,504 2219,412
d'étanchéité
Revêtement 1,47 2,22 2200 7179,48 9398,892

Rapport de Projet Page

 Forme de pente 1,47 2,22
810 2643,345 12042,237

plancher 1,47 2,22 1,47 2,22 3500 11421, 11421,9

2600 8484,84 20527,077
(Balcons)
Enduit sou 2.32 3,07
200 1424,48 21951,557
plafond
Platre 1.47 2.22 600 1958,04 23909,597

Poutre A1 2,22 0,35 0,35 25000 6798,75 30708,347

Poutre A7 1,47 0,35 0,35 25000 4501,875 35210,222

Poteau 0,35 0,35 4,75 25000 14546,875 49757,097

Nu=1, 35*G+1,5*Q=
1,35*49,757097+1,5*11,4219=84,305KN
Ns= G+Q = 49,757097+11,4219=
61,178997KN=0,06118MN

II - DESCENTE DE CHARGE POTEAUX P3 (RIVE)

POTEAUX RIVE P3/S3
CHARGE PERMANENTE « G » CHARGE D’EXPLOIATATION « Q »
Désignation L l H P.U total cumulé L l P.U total cumul
é
terrasse +1ére étage
Acrotère 4,035 0,2 0,60 25000 12105 12105
Etanchéité 4,035 2,40 120 1162,08 13267,08

Protection d'étanchéité 4,035 2,40 560 5423,04 18690,12

Forme de pente 4,035 2,40 810 7844,04 26534,16
Plancher terrasse (15+5) 3,685 2,25 2600 21557,25 48091,41 4,035 2,25 1000 8291,25 8291,25

Rapport de Projet Page

 Enduit sous plafond 3,685 2,25 200 1658,25 49749,66
Plâtre 3,685 2,25 600 4974,75 54724,41

Poteau 0,35 0,35 3,46 25000 10596,25 65320,66

Poutre A8 2,26 0,35 0,50 25000 9887,5 75208,16
Poutre A7 1,42 0,35 0,35 25000 4348,75 79556,91
Poutre A5 2,25 0,25 0,40 25000 5625 85181,91
Nu=1,35*0,0851819+1,5*0,0829125=0,24MN
R.D.C
Revêtement 3,78 2,25 2200 18711 18711

Forme de pente 3,78 2,25 810 6889,05 25600,05

Plancher terrasse (15+5) 3,78 2,25 2600 22113 47713,05 3,78 2,25 2500 21262,5 21262,5
Enduit sous plafond 4,43 2,25 200 1993,5 49706,55
Plâtre 1,84 2,25 600 2484 52190,55

Poutre A8 2,26 0,35 0,50 25000 9887,5 62078,05

Poutre A7 1,42 0,35 0,35 25000 4348,75 66426,8
Poutre A5 2,25 0,25 0,40 25000 5625 72051,8
Poteau P3 0,35 0,35 5,18 25000 15863,75 87915,55
Mur extérieur ep:15+15 3,68 3,11 2600 29756,48 117672,03
Enduit mural 6,72 3,11 200 4179,84 121851,87
Mur intérieur ep:25 2.25 3,06 1300 8950,5 130802,37
Enduit mural 2,25 6,12 200 2754 133556,37
Nu=1,35*0, 13355637+1,5*0,0212625=0,212MN
Nsr=G+Q=0,1548MN

II - DESCENTE DE CHARGE POTEAUX P1

(CENTRE)
POTEAUX CENTRE P1/S1
CHARGE PERMANENTE « G » CHARGE D’EXPLOIATATION « Q »
Désignation

Rapport de Projet Page

 L l H P.U total cumulé L l P.U total cumulé
terrasse +1ére étage
Etanchéité 4,03 4,82 120 2330,952 2330,952
Protection d'étanchéité 4,03 4,82 560 10877,776 13208,728 Forme de pente 4,03 4,82 810 15733,926 28942,654
Plancher terrasse (15+5) 3,79 4,57 2600 45032,78 73975,434 3,79 4,57 1000 17320,3 17320,3
Enduit sous plafond 4,44 5,32 200 4724,16 78699,594
Plâtre 4,04 4,82 600 11683,68 90383,274
Poteau 0,25 0,25 3,46 25000 5406,25 95789,524
Poutre E1 1,45 0,25 0,20 25000 1812,5 97602,024
Poutre A5 4,58 0,25 0,40 25000 11450 109052,024
Poutre A9 2,31 0,25 0,45 25000 6496,875 115548,899
Nu=1,35*0,1155488+1,5*0,0173203=0,1819MN
Nu+1,15*Nu = 0,1819*1,15 = 0,209 MN
R.D.C
Revêtement 4,57 3,76 2200 37803,04 37803,04
Forme de pente 4,57 3,76 810 13918,392 51721,432
Plancher terrasse (15+5) 4,57 3,76 2600 44676,32 96397,752 4,57 3,76 2500 11434,4 11434,4
Enduit sous plafond 4,57 4,01 200 3665,14 100062,892
Poutre E1 1,45 0,25 0,20 25000 1812,5 101875,392
Poutre A5 4,48 0,25 0,40 25000 11200 113075,392
Poutre A9 2,31 0,25 0,45 25000 6496,875 119572,267
Mur intérieur ep:15 3,76 3,16 1300 15446,08 135018,347
Enduit mural 7,52 6,32 200 9505,28 144523,627
Mur intérieur ep :25 8,33 6,32 1600 84232,96 228756,587
Nu=1,35*0,228+1,5*0,011=0,324MN
