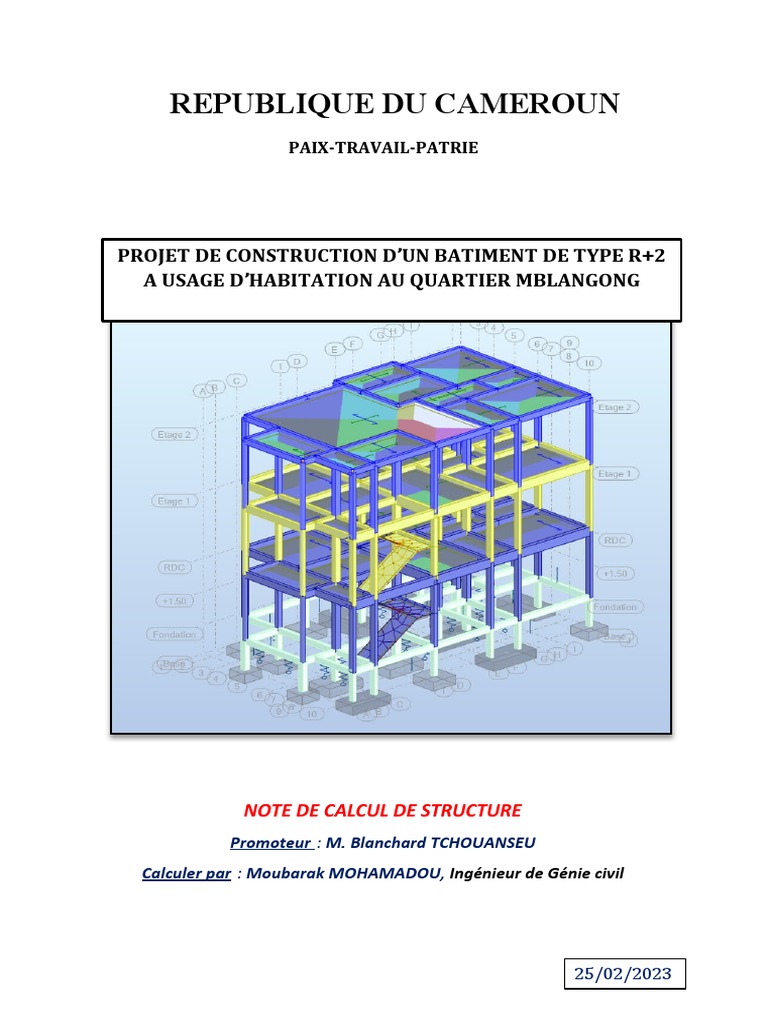

PROJET DE CONSTRUCTION D’UN BATIMENT DE TYPE R+2

A USAGE D’HABITATION AU QUARTIER MBLANGONG
NOTE DE CALCUL DE STRUCTURE

Promoteur : M. Blanchard TCHOUANSEU
Calculer par : Moubarak MOHAMADOU, Ingénieur de Génie civil
25/02/2023
NOTE DE CALCUL : Projet de construction d’un bâ timent de type R+2 à usage d’habitation au quartier MBLANGONG
SOMMAIRE
I. DESCRIPTION DU PROJET..........................................................................................................3
1. CONTEXTE DE L’ETUDE..........................................................................................................4
2. PRESENTATION DU PROJET..................................................................................................5
a. Localisation..........................................................................................................................5
b. Description architecturale................................................................................................5
3. CHOIX DU TYPE D’OSSATURE...............................................................................................5
4. HYPOTHÈSES DE DIMENSIONNEMENT................................................................................6
a. Règlements de calcul..........................................................................................................6
b. Caractéristiques des matériaux.......................................................................................6
5. CHARGES DE DIMENSIONNEMENT.......................................................................................7
a. Charges permanentes........................................................................................................7
b. Les charges d’exploitations...............................................................................................8
6. PRE-DIMENSIONNEMENT DE LA STRUCTURE....................................................................8
a. Planchers..............................................................................................................................8
b. Poutres.................................................................................................................................9
c. Poteaux...............................................................................................................................10
II. DIMENSIONNEMENT BETON ARME DES ELEMENTS DE LA STRUCTURE................................11
1. Dimensionnement des éléments secondaires (Escalier et poutrelle).........................12
1.1. Dimensionnement de l’escalier droit à deux volées...............................................12
1.2. Etude du plancher a corps creux................................................................................14
2. Dimensionnement des poutres de structure...................................................................16
3. Dimensionnement du chainage haut................................................................................22
4. Dimensionnement des poteaux de structure..................................................................27
5. Dimensionnement des longrines.......................................................................................29
6. Dimensionnement des semelles........................................................................................34
III. PLAN D’EXECUTION.....................................................................................................................40
2
I. DESCRIPTION DU PROJET
3
1. CONTEXTE DE L’ETUDE
La présente étude est menée dans le cadre du projet de construction d’un bâ timent de
type RDC + 02 Niveaux à usage d’habitation pour M. TCHOUANSEU Blanchard, situé à
MBLANGONG le bâ timent présente une forme rectangulaire et son emprise au sol est de
2
105.80 m .
Dans cette étude, Les données architecturales mises à notre disposition, nous
permettent de formuler des hypothèses simplificatrices sur la géométrie, les matériaux à
utiliser et par conséquent sur la structure porteuse du bâ timent. Dès lors que les
hypothèses sont fixées, nous procédons successivement à la modélisation mécanique, et
au dimensionnement de la structure.
D’après les données du rapport géotechnique fournies par le maitre d’ouvrage, la

contrainte admissible de calcul est de σ adm=2.2 à̄1.20 m de profondeur ,le type de
fondation adapté est superficielle.
Les dimensions des éléments de structure seront fixées au préalable par un pré
dimensionnement et puis calculer et vérifier par rapport aux efforts. Pour cette étude, le
logiciel de calcul Autodesk Robot Structural Analysis 2020 sera utilisé.
4
2. PRESENTATION DU PROJET
a. Localisation
Le bâ timent repose sur un terrain de forme trapézoïdale d’emprise au sol de : 232 m2,et
situé à MBLANGONG.
b. Description architecturale
Le bâ timent a une hauteur totale d’environ 12.50 m y compris la fondation et

couverture, Sur la hauteur totale du bâ timent, on rencontre 03 niveaux de hauteur 3 m
répartis comme suit :
Niveaux Hauteurs
Fondation 1.50m
RDC 3.00m
Etage1 3.00m
Etage2 3.00m
Couverture 2.00m
Le RDC, Etage1, Etage2 constituent les logements d’habitations, la couverture sera faite
en tô le Bac et ces différents niveaux communiquent grâ ce à un escalier droit à deux
volées en béton arme.
3. CHOIX DU TYPE D’OSSATURE

Il constitue la phase fondamentale dans le dimensionnement de notre projet. Le
comportement mécanique et la flexibilité vis à vis de la répartition des activités au
niveau des planchers sont appréciés au travers du type d’ossature choisi. En vertu des
fonctions pour lesquelles notre bâ timent sera amener à assurer, ceci nous permet de
choisir une ossature type portique : Il est multiple et en trois dimensions, constitué
d’un réseau de poteaux, de poutres. Il présente un double avantage : d’une part il allège
la structure par son poids propre et d’autre part un tel ensemble est hyperstatique ce
qui a pour conséquence une stabilité renforcée.
5
4. HYPOTHÈSES DE DIMENSIONNEMENT
a. Règlements de calcul
Bases de calculs des structures Eurocodes 0

Calcul des structures en béton armé BAEL 99
Calcul des fondations DTU 13-12
Evaluation des charges permanentes Norme NF P-06-004
Evaluation des charges d’exploitation Norme NF P-06-001
Les données générales sur le bâ timent sont les suivantes :
 Nature de la construction : Bâ timent à usage d’habitation,

 Nature des travaux : Construction neuve,
 Mode constructif : Ossature porteuse en béton armé,
 Procédé d’exécution : Ossature coulée en place pour ce qui est du béton
armé.
b. Caractéristiques des matériaux
i. Le Béton
 Les bétons à confectionner auront en tout état de cause, une résistance
caractéristique à 28 jours à la compression égale à : C=20 Mpa,
 Module de déformation instantanée Ei28 = 3 Ev28 = 31 475 Mpa
 La masse volumique du béton = 25 KN/m3
 Coefficient de résistance pour le béton γb = 1.5
 Diamètre du plus gros granulat : 25 mm
ii. Acier
 Module d’élasticité Es = 200 000 Mpa
 Limite élastique des aciers :
 Fe=400 Mpa pour les aciers longitudinaux ;
 Fe = 235 Mpa pour les aciers transversaux.
 Coefficient de résistance pour l’acier γs= 1.15
 Enrobage des aciers 5 cm pour semelles 3 cm pour reste éléments
6
iii. Sols
En se basant sur des résultats des essais géotechniques fournies par le maitre d’ouvrage,
Il est donc arrêté des fondations superficielles sur semelles isolées ancrées à 1,20 m de
profondeur à partir de la cô te du terrain naturel, la contrainte admissible de calcul est de
2.2 bar au point d’ancrage de la fondation fournie par le maitre d’ouvrage.
5. CHARGES DE DIMENSIONNEMENT
a. Charges permanentes
Ce sont des charges appliquées de façon quasi-constantes, dont l’intensité et le

point d’application ne varient quasiment pas.
Désignation Charges permanentes

Couverture
Tô les bac nervurés en aluminium 6/10 0.03 KN/m²
Charpente en bois 0.6KN/m²
Support de faux plafond en contreplaqué (liteaux en sapin) 0.03 KN /m²
Entretien de la toiture 1 KN/m²
Planchers
Dalle pleine en béton armé par cm d’épaisseur 25KN /m3
Plancher à corps creux de 16+4 2.85 KN/m²
Revêtements
Carreaux grès cérame (ép.9 mm y compris mortier de pose 0.60 KN /m²
de 2 cm)
Carreaux grés cérame (1cm) au sol 0.22 KN /m²
Carreaux faïence pour mur 0.15 KN /m²
Enduit sur murs (ép. 1.5 cm) 0.27 KN /m²
Enduit sous dalle (ép.1, 5 cm) 0.27 KN /m²
Chape lissée au mortier de ciment + forme (ép. 3 cm) 0.66 KN /m²
Agglomérés
Agglo creux de 15 x 20 x 40 en élévation 1.79 KN /m²
Agglos bourrés de 20 x 20 x 40 en fondation 4.60 KN /m²
Garde-corps
Fers plats de 4 x 50mm2 pour garde-corps 0.157 ml
7
b. Les charges d’exploitations
Elles dépendent de l’utilisation qui sera faite des locaux et sont appliquées lors de
l’exploitation de l’ouvrage. La norme NF P 06 – 001 et ce pourquoi sont destinés les
locaux nous donnent les charges d’exploitation suivantes :
Désignations Charges d’exploitation

Bâ timent à usage d’habitation 1.50 KN/m²
Balcons 3.50 KN/m²
Escalier 2.50 KN/m²
6. PRE-DIMENSIONNEMENT DE LA STRUCTURE
Le système porteur de l’ouvrage ou encore ossature est le squelette du bâ timent grâ ce

auquel le bâ timent se dresse. Le système porteur est composé de 4 principaux éléments
de construction :
 Les poutres : chargés de reprendre les charges horizontales ;

 Les poteaux : recevant les charges verticales ;
 Les fondations ayant pour rô le de distribuer les charges de l’ouvrage dans
le sol d’infrastructure ;
 Les dalles à corps creux ;
Définir le système porteur de l’ouvrage est non seulement choisir une ossature solide
pour le bâ timent mais aussi trouver les dimensions des différents éléments de
construction constituant le système. Pour nos ouvrages, nous avons adopté le système
Poutres-Poteaux-semelles isolées/jumelées.
Il s’agit d’une ossature composée de :
 Poteaux et poteaux en béton armé ;

 Fondation superficielle sur semelles isolées/jumelées.
a. Planchers
Dans le cadre de ce projet, nous allons travailler, sauf indication spécifique, sur des
dalles a corps creux. Les dalles assurent la transmission des charges aux différents
8
éléments, comme elles constituent une séparation entre les différents niveaux. Leur
prédimensionnement est déterminé en tenant compte des conditions essentielles de
résistance et d’utilisation.
Nous optons pour un plancher semi préfabriqué (Corps creux, poutrelles et dalle de
compression) qui présente les avantages suivants :
 Facilité de réalisation ;
 Réduction de la masse du plancher ;
 Sa fonction d’isolation acoustique et thermique
 Condition de résistance à la flexion
É paisseur minimale du plancher requise h0 :
l
h0≥
22.5
b. Poutres
La hauteur des poutres est fixée en fonction de la portée entre axes d’appui Li. Dans le
cas d’une poutre continue à n travées, on tient compte d’une longueur fictive obtenue à
partir des portées entre axes des différentes travées :
L= √ L 1× L2 ×… × ln Où Li = longueur de la travée i définir de i=1 :1 : n
Dimensionnement des Poutres sur appuis Poutres continues Poutres continues

poutres simples travées intérieures travées de rive
Faibles Fortes Faibles Fortes Faibles Fortes
charges et charges et charges et charges et charges et charges et
petites grandes petites grandes petites grandes
portées portées portées portées portées portées
Hauteur totale h L / 14 L/8 L / 18 L / 12 L / 16 L / 10
Largeur b d’une section
0,3 h à 0,6 h
rectangulaire
On considère :
 Petite porté : L ≤8m

 Petite charge : P ≤70 kN/ml hors poids propre de la retombée de poutre
9
c. Poteaux
Les poteaux sont des éléments en béton armé sollicités généralement en compression
simple ou flexion composé ont pour but de rependre les efforts provenant d’une poutre
ou d’un plancher. Le dimensionnement des poteaux doit être suffisamment sécuritaire
pour que la section soit justifiable en phase d’exécution. La descente de charge est
estimée de façon très forfaitaire en fonction de la surface reprise par le poteau, du
nombre de niveaux et du type de bâ timent.
Charges permanentes g et charges Faibles charges Fortes charges

d’exploitation q au m2 de plancher d’exploitation d’exploitation
(en ≤ 150 daN/m2 petites ≥ 200 daN/m2
ELS) portées grandes portées
g + q des planchers 6 kN/m2 9 kN/m2
g des poteaux 1 kN/m2 1 kN/m2
Total : g + q 7 kN/m2 10 kN/m2
NEd = charge au m2 * nombre total Majorer la charge de 10%
de m2 repris par le poteau (en ELS et pour un poteau voisin de rive
en MN)
La surface de béton du poteau est ensuite estimée en tenant compte d’une contrainte de
compression du béton de 12 MPa à l’ELS. S [m²] = Ned (MN)/12, La petite dimension a,
du poteau est ensuite déterminée pour obtenir un élancement compris entre 35 et 70.
C’est un bâ timent à usage d’habitation, donc Q=1.5 KN/m²
Ned=P*s*n
Avec : P charge totale estimée ; s surface de reprise ; n nombre d’étage.
Avec Ned : effort normal revenant au poteau.
NB : Les poteaux seront considérés : Bi-articulées pour les poteaux des étages 1
et 2 Lf = L0 et mono-encastrés pour le RDC Lf = 0.7 L0.
10
II. DIMENSIONNEMENT BETON ARME

DES ELEMENTS DE LA STRUCTURE
11
1. Dimensionnement des éléments secondaires (Escalier et poutrelle)

1.1. Dimensionnement de l’escalier droit à deux volées
a. Prédimensionnement de l’escalier
 Epaisseur de la paillasse (e) : 15 cm
 Emmarchement (l) :95 cm
 Giron (G) :29 cm
 Hauteur de la marche (H) : 17.5 cm
b. Evaluation de la charge permanente (G)
 Le poids propre de la paillasse pp :
P P=γ beton ( cosα

e
)×l
Avec α =arctan ( HG )=arctan( 17.5
29 )
=30.37 °
AN : P P=25 ×
( cos 0.15
⁡(30.37) )
× 0.95=4.128 KN /ml
0.175
 Poids propre des marches pm : AN : Pm = ×25 × 0.95=2.077 KN /ml
2
 Poids de revêtement sur les marches, contre marche et sous la paillasse :
Pr =0.8 ×0.95=0.76 KN /ml
G=4.128+2.077+0.76=6.965 KN /ml
 La charge d’exploitation sur la volée : Q=2.5× 0.95=2.375 KN /ml

Q=2.375 KN /ml
La charge totale sur la volée de l’escalier à l’ELU :
Pvu =1.35 ×G+1.5 ×Q=12.96 KN / ml
 La charge totale sur la zone palière de l’escalier à l’ELU :
AN : P palier =( 0.15 ×0.95 ) × 25=3.56 KN /ml
 Poids propre du revêtement sur le palier
AN : P palier =0.95 ×0.8=0.76 KN /ml
 La charge d’exploitation sur le palier : Q=2.5× 0.95=2.375 KN /ml
Q=2.375 KN /ml
La charge totale sur le palier de l’escalier à l’ELU :
12
Pvu =1.35 ×G+1.5 ×Q=9.394 KN /ml
c. Détermination du moment fléchissant maximal
Moment fléchissant maximal = 17316.13 N.m à 1.587 m
d. Calcul du ferraillage longitudinal

 Calcul du moment réduit ultime
17316130
μ= =0.05
20
950 ×(0.9 ×150)2 ×
1.5
 Calcul du moment réduit ultime limite
'
μ y =0.392 car l acier S 400
μ=0.05< μ y =0.392 La section est sans armatures comprimées.
ξ=1.25(1−√ 1−2 ×0.05)=0.064
x=0.9 ×150 × 0.064=8.64 mm
z=0.9 ×150−0.4 × 8.64=131.44 mm
(0.9× 150−8.64)
ε s= ×0.0030=0.0438
8.64
0.00174< 0.0438<0.05 L’acier est bien plastifié et bien utilisé
17316130 2
A s ,cal= =378.75 mm
347.826 ×131.44
13
0.26 ×950 ×0.9 × 150× 2.21042 2

A s ,min = =184.266 mm
400
 Calcul de la section théorique de l’armature longitudinale
2
A s ,theo =max ( A s ,cal ; A s ,min )=3.7875 cm
 Calcul de la section réelle
A s ,reelle =4.524 cm2
Choix 4HA12 espacement 22.5cm
 Calcul des aciers transversaux

A s ,reelle 2
A s ,tra = =1.131 cm
4
Choix HA08 espacement 30cm
 Calcul de la section des aciers chapeaux

2
A s ,tra =0.5 x 4.524=2.262 cm
Choix HA10
1.2. Etude du plancher a corps creux
Le plancher à corps creux est de type 16+4 constitué d’une dalle de compression de 4 cm
reposant sur des poutrelles « nervures » et d’entrevous de 16 cm servant de coffrage
perdu. Les poutrelles sont des poutres de section en T associées à des planchers, elles
sont calculées en isostatique et disposées suivant la petite portée travaillant dans un
seul sens.
a. Evaluation de la charge sur la poutrelle la plus chargée
14
 La charge permanente sur la poutrelle

P p=0.6× 1.00 ×5.25 1 KN / m2=3.15 KN /ml
 La charge d’exploitation sur la poutrelle
2
Pe =0.6 × 1.00× 1.5 KN /m =0.9 KN /ml
La charge totale sur la poutrelle à l’ELU :
Pu=1.35 ×G+1.5 × Q=5.6025 KN /ml
La portée de la poutrelle la plus chargée est de : L=3.30
b. Calcul du ferraillage de la poutrelle
La poutrelle est considérée comme une poutre en Té dont les données de calcul sont les
suivants :
b0 = 6cm ; h0 = 4 cm ; h = 16 cm; b = 12 cm ; d = 14.4cm ; fissuration peu nuisible
Si le moment équilibré par la table de compression est supérieur ou égale au moment

agissant alors l’axe neutre de la poutrelle est dans la table de compression. La section en
Té sera calculée comme une section rectangulaire.
P u × L2 5.6025 ×3.302
Moment fléchissant maximal = = =7.626 KN . ml
8 8
Moment fléchissant maximal = 7.626N.m à 1.65 m
 Calcul du moment réduit ultime
7626000
μ= =0.153
20
120 ×(0.9 ×160)2 ×
1.5
 Calcul du moment réduit ultime limite
μ y =0.392 car l ' acier S 400
μ=0.153< μ y =0.392 La section est sans armatures comprimées.
ξ=1.25(1−√ 1−2 ×0.153)=0.208
x=0.9 ×160 × 0.208=29.952 mm
z=0.9 ×160−0.4 × 29.952=132.019 mm
15
(0.9× 160−29.952)
ε s= ×0.0035=0.0133
29.952
0.00174< 0.0133<0.05 L’acier est bien plastifié et bien utilisé
7626000 2
A s ,cal= =166.07 mm
347.826 ×132.019
0.26 ×120 ×0.9 ×160 ×2.21042

A s ,min = =24.82 mm2
400
 Calcul de la section théorique de l’armature longitudinale
2
A s ,theo=max ( A s ,cal ; A s ,min )=1.67 cm
 Calcul de la section réelle
A s ,reelle =2.355 cm2
Choix Armature tendue 3HA10
Choix Armature comprimée 1HA10
 Calcul des aciers transversaux

∅
A s ,tra = l =3.33
3
Choix RL∅ 6 espacement 15cm
c. La dalle de compression
Soit E = écartement d’axe en axe des poutrelles = 60cm
A1= armature perpendiculaire aux axes des poutrelles
A2= armature parallèle aux poutrelles.
4 E 4 x 60 2
A1= = =0.6 cm /ml
fe 400
A1 0.6
A 2= = =0.3 cm 2 /ml
2 2
Choix RL∅ 6
2. Dimensionnement des poutres de structure
16
Poutre: Poutre File 5
2.1 Caractéristiques des matériaux:
 Béton : fc28 = 20.00 (MPa) Densité = 2501.36 (kG/m3)

 Armature longitudinale: type HA 400 fe = 400.00 (MPa)
 Armature transversale : type RL 215 fe = 215.00 (MPa)
 Armature additionnelle: : type HA 400 fe = 400.00 (MPa)
2.2 Hypothèses de calcul:
 Règlement de la combinaison : BAEL 91

 Calculs suivant : BAEL 91 mod. 99
 Dispositions sismiques : non
 Poutres préfabriquées : non
 Enrobage : Aciers inférieurs c = 3.0 (cm)
: latéral c1 = 3.0 (cm)
: supérieur c2 = 3.0 (cm)
 Tenue au feu : forfaitaire
 Coefficient de redistribution des moments sur appui : 0.80
2.3 Résultats théoriques:
2.3.1 Sollicitations ELU
Désignation Mtmax. Mtmin. Mg Md Vg Vd

(kN*m) (kN*m) (kN*m) (kN*m) (kN) (kN)
P1 29.65 -0.15 10.31 -23.50 44.26 -68.28
P2 10.06 -4.65 -19.12 -24.46 40.56 -41.38
P3 9.39 -25.96 -31.20 9.39 26.75 21.78
P4 36.88 -0.00 19.50 -3.08 39.44 -46.85
17
-60
[kN*m ]
-40
-20
20
40
60
[m ]
80
0 2 4 6 8 10
M o m e n t flé ch issan t E LU: Mu M ru M tu M cu
80
[kN]
60
40
20
-20
-40
-60
[m ]
-80
0 2 4 6 8 10
E ffo rt tra n sve rsa l E L U : Vu V ru V cu(ca d re s) V cu (to ta l)
2.3.2 Sollicitations ELS

P1 21.68 0.00 -3.37 -17.13 32.29 -49.89
P2 7.38 0.00 -13.93 -17.70 29.68 -30.21
P3 6.81 -13.41 -22.59 6.81 19.46 15.78
P4 26.73 0.00 6.02 -2.23 28.57 -33.95
18
-6 0
[kN *m ]
-4 0
-2 0
20
40
[m ]
60
0 2 4 6 8 10
M o m e n t flé ch issan t E L S : Ms M rs M ts M cs
40
[kN ]
30
20
10
-1 0
-2 0
-3 0
-4 0
[m ]
-5 0
0 2 4 6 8 10
E ffo rt transve rsa l E L S : Vs V rs
1 .5
[0 .1 % ]
0 .5
-0 .5
-1
[m ]
-1 .5
0 2 4 6 8 10
D éform atio ns: A ts A cs Bs
2 50
[M P a]
2 00
1 50
1 00
50
0
-5 0
-1 00
-1 50
-2 00 [m ]
-2 50
0 2 4 6 8 10
C on traintes: A tss A css B ss
2.3.3 Sections Théoriques d'Acier
Désignation Travée (cm2) Appui gauche (cm2) Appui droit

(cm2)
inf. sup. inf. sup. inf. sup.
P1 2.58 0.00 0.85 0.38 0.51 2.02
P2 0.84 0.00 0.00 1.63 0.45 2.10
P3 0.78 0.00 0.00 2.73 0.78 0.01
19
P4 3.26 0.00 1.66 0.00 0.00 0.25

6
[cm 2]
4
6
[m ]
8
0 2 4 6 8 10
S e ctio n d'acie r en fle xio n : A bt A br A bm in A de s A ve r_ g ro s s
5
[cm 2/m ]
4
3
2
1
0
1
2
3
4 [m ]
5
0 2 4 6 8 10
S e ctio n d'acie r en cisaillem e nt: A st A st_ s tru t A sr A sHa ng
2.3.4 Flèches
Fgi - flèche due aux charges permanentes totales

Fgv - flèche de longue durée due aux charges permanentes
Fji - flèche due aux charges permanentes à la pose des cloisons
Fpi - flèche due aux charges permanentes et d'exploitation
Ft - part de la flèche totale comparable à la flèche admissible
Fadm - flèche admissible
Travée Fgi Fgv Fji Fpi Ft Fadm

(cm) (cm) (cm) (cm) (cm) (cm)
P1 0.1 0.1 0.0 0.1 0.1 0.6
P2 0.0 0.0 0.0 0.0 0.0 0.6
P3 0.0 0.0 0.0 0.0 0.0 0.4
P4 0.1 0.2 0.0 0.1 0.2 1.1
-1.5
[cm ]
-1
-0.5
0 .5
1
[m ]
1 .5
0 2 4 6 8 10
F lè ch e s: F gi Fgv F ji Fpi F Fadm
20
2.4 Ferraillage:
2.4.1 P1 : Travée de 0.15 à 3.13 (m)

Armature longitudinale:
 Aciers inférieurs
2 HA 400 14 l = 3.03 de 0.03 à 2.82
 Chapeaux
2 HA 400 14 l = 0.95 de 0.03 à 0.74
Armature transversale:
23 RL 215 6 l = 1.07
e = 1*0.06 + 22*0.13 (m)
2.4.2 P2 : Travée de 3.33 à 6.30 (m)

2 HA 400 14 l = 3.75 de 2.24 à 5.99
 Aciers de montage (haut)
2 HA 400 12 l = 11.62 de 0.03 à 11.65
23 RL 215 6 l = 1.07
e = 1*0.06 + 22*0.13 (m)
2.4.3 P3 : Travée de 6.45 à 8.33 (m)

 Chapeaux
2 HA 400 14 l = 1.40 de 5.90 à 7.30
15 RL 215 6 l = 1.07
e = 1*0.03 + 14*0.13 (m)
2.4.4 P4 : Console D de 8.53 à 11.68 (m)

2 HA 400 14 l = 6.47 de 5.42 à 11.65
2 HA 400 14 l = 1.89 de 9.05 à 10.93
 Chapeaux
2 HA 400 14 l = 0.58 de 11.06 à 11.65
24 RL 215 6 l = 1.07
e = 1*0.02 + 23*0.13 (m)
2.5 Quantitatif:
 Volume de Béton = 0.93 (m3)
 Surface de Coffrage = 11.70 (m2)
 Acier HA 400
 Poids total = 64.34 (kG)
 Densité = 68.88 (kG/m3)
21
 Diamètre moyen = 13.2 (mm)

 Liste par diamètres:
Diamètre Longueur Poids

(m) (kG)
12 23.23 20.63
14 36.16 43.71
 Acier RL 215

(m) (kG)
6 91.33 20.28
22
3. Dimensionnement du chainage haut
Poutre Chainage File 8

 Armature longitudinale : type HA 400 fe = 400.00 (MPa)


P1 9.48 -0.00 -4.74 -6.03 13.81 -15.34
P2 0.77 -2.92 -3.67 -3.03 5.36 -3.31
P3 4.27 -0.00 -3.25 -4.47 9.90 -11.13
P4 5.56 -0.00 -5.20 -2.49 12.38 -10.29
P5 0.05 -0.79 -1.01 -0.87 3.92 -2.25
-15
[kN*m ]
-10
-5
10
[m ]
15
0 2 4 6 8 10 12
30
[kN]
20
10
-10
-20
[m ]
-30
0 2 4 6 8 10 12
23

P1 6.95 0.00 -3.46 -4.42 10.13 -11.26
P2 0.57 -1.65 -2.69 -2.22 3.95 -2.42
P3 3.14 0.00 -2.38 -3.27 7.28 -8.18
P4 4.08 0.00 -3.81 -1.83 9.10 -7.56
P5 0.04 -0.23 -0.74 -0.64 2.89 -1.66
-1 5
[kN *m ]
-1 0
-5
10
[m ]
15
0 2 4 6 8 10 12
15
[kN ]
10
-5
-1 0
[m ]
-1 5
0 2 4 6 8 10 12
1 .5
[0 .1 % ]
0 .5
-0 .5
-1
[m ]
-1 .5
0 2 4 6 8 10 12
2 50
[M P a]
2 00
1 50
1 00
50
0
-5 0
-1 00
-1 50
-2 00 [m ]
-2 50
0 2 4 6 8 10 12
24
Désignation Travée (cm2) Appui gauche (cm2) Appui droit (cm2)

P1 1.47 0.00 0.00 0.71 0.22 0.88
P2 0.11 0.00 0.00 0.54 0.11 0.42
P3 0.64 0.00 0.00 0.48 0.17 0.64
P4 0.83 0.00 0.00 0.78 0.10 0.34
P5 0.01 0.00 0.00 0.15 0.01 0.12

4
[cm 2]
3
3
[m ]
4
0 2 4 6 8 10 12
4
[cm 2/m ]
3
3
[m ]
4
0 2 4 6 8 10 12
3.3.5 Flèches


P1 0.2 0.4 0.1 0.2 0.3 0.8
P2 0.0 0.0 0.0 0.0 0.0 0.3
P3 0.0 0.1 0.0 0.0 0.1 0.6
P4 0.0 0.1 0.0 0.1 0.1 0.7
25
P5 0.0 0.0 0.0 0.0 0.0 0.2

-0.8
[cm ]
-0.6
-0.4
-0.2
0 .2
0 .4
0 .6
[m ]
0 .8
0 2 4 6 8 10 12
3.4 Ferraillage:
3.4.1 P1 : Travée de 0.15 à 3.85 (m)
2 HA 400 10 l = 3.44 de 0.05 à 3.32
2 HA 400 10 l = 2.18 de 0.03 à 2.21
2 HA 400 10 l = 3.09 de 1.79 à 4.88
 Chapeaux
2 HA 400 10 l = 0.55 de 0.03 à 0.58
24 RL 215 6 l = 0.67
e = 1*0.01 + 23*0.16 (m)
3.4.2 P2 : Travée de 4.00 à 5.35 (m)

9 RL 215 6 l = 0.67
e = 1*0.04 + 8*0.16 (m)
3.4.3 P3 : Travée de 5.50 à 8.33 (m)

2 HA 400 10 l = 5.06 de 2.90 à 7.97
2 HA 400 10 l = 2.65 de 4.47 à 7.12
18 RL 215 6 l = 0.67
e = 1*0.05 + 17*0.16 (m)
3.4.4 P4 : Travée de 8.53 à 11.60 (m)

2 HA 400 10 l = 5.32 de 7.55 à 12.87
2 HA 400 10 l = 3.56 de 6.71 à 10.27
2 HA 400 10 l = 3.01 de 9.86 à 12.87
20 RL 215 6 l = 0.67
26
e = 1*0.02 + 19*0.16 (m)
3.4.5 P5 : Travée de 11.75 à 12.75 (m)

7 RL 215 6 l = 0.67
e = 1*0.02 + 6*0.16 (m)
3.5 Quantitatif:
 Acier HA 400

(m) (kG)
10 57.70 35.59
 Acier RL 215

(m) (kG)
6 52.61 11.68
27
4. Dimensionnement des poteaux de structure
PoteauP1 RDC
4.1 Caractéristiques des matériaux :
 Béton : fc28 = 20.00 (Mpa) Poids volumique= 2501.36 (Kg/m3)

 Armature longitudinale : type HA 400 fe = 400.00 (MPa)
 Armature transversale : type RL 215 fe = 215.00 (Mpa)
4.2 Géométrie :
2.2.1 Rectangle 20.0 x 30.0 (cm)

2.2.2 Epaisseur de la dalle à corps creux = 0.20 (m)
2.2.3 Sous dalle = 2.80 (m)
2.2.4 Sous poutre = 2.60 (m)
2.2.5 Enrobage = 3.0 (cm)
4.3 Hypothèses de calcul :
 Calculs suivants : BAEL 91 mod. 99

 Poteau préfabriqué : non
 Prédimensionnement : oui
 Prise en compte de l'élancement : oui
 Compression : simple
 Cadres arrêtés : sous plancher
 Plus de 50% des charges appliquées : : avant 90 jours
4.4 Chargements:
Cas Nature Groupe N(KN)
ELU:STD/1=1*1.35 + 2*1.35 de calcul 17 278.13

ELU:STD/2=1*1.35 + 2*1.00 de calcul 17 225.35
ELU:STD/3=1*1.00 + 2*1.35 de calcul 17 258.81
ELU:STD/4=1*1.00 + 2*1.00 de calcul 17 206.02
ELU:STD/5=1*1.35 + 2*1.35 + 3*1.50 de calcul 17 334.64
ELU:STD/6=1*1.35 + 2*1.00 + 3*1.50 de calcul 17 281.86
ELU:STD/7=1*1.00 + 2*1.35 + 3*1.50 de calcul 17 315.32
ELU:STD/8=1*1.00 + 2*1.00 + 3*1.50 de calcul 17 262.53
ELS:STD/1=1*1.00 + 2*1.00 cal.ELS 17 206.02
ELS:STD/2=1*1.00 + 2*1.00 + 3*1.00 cal.ELS 17 243.70
4.5 Résultats théoriques :
4.5.1 Analyse de l'Elancement
Lu (m) K 
28
Direction Y: 3.08 0.70 24.85

Direction Z: 3.08 0.70 37.28
4.5.2 Analyse détaillée
 = max (y ; z)

 = 37.28
 < 50
 = 0,85/(1+0,2*(/35)^2) = 0.63
Br = 0.05 (m2)
A= 4.71 (cm2)
Nulim = [Br*fc28/(0,9*b)+A*Fe/s] = 573.48 (kN)
4.5.3 Ferraillage:
 Coefficients de sécurité
 global (Rd/Sd) = 1.71
 section d'acier réelle A = 4.71 (cm2)
4.6 Ferraillage:
Barres principales:
 6 HA 400 10 l = 3.52 (m)
 21 Cad RL 215 6 l = 0.87 (m)
e = 3*0.14 + 18*0.14(m)
 21 Ep RL 215 6 l = 0.25 (m)
e = 3*0.14 + 18*0.14(m)
4.7 Quantitatif:

 Acier HA 400

(m) (kG)
10 21.09 13.01
 Acier RL 215

(m) (kG)
29
6 23.61 5.24
5. Dimensionnement des longrines
Poutre: Longrine File 8

 Armature longitudinale: type HA 400 fe = 400.00 (MPa)

Dé signation Mtmax. Mtmin. Mg Md Vg Vd

P1 9.96 -0.00 -8.52 -8.61 19.12 -20.51
P2 0.78 -2.27 -3.53 -2.36 9.34 -5.22
P3 5.82 -0.00 -4.51 -5.58 14.45 -15.88
P4 6.99 -0.00 -7.74 -4.37 17.86 -15.36
P5 0.09 -3.57 -4.19 -0.46 10.37 -1.29
30
-15
[kN*m ]
-10
-5
10
[m ]
15
0 2 4 6 8 10 12
30
[kN]
20
10
-10
-20
[m ]
-30
0 2 4 6 8 10 12

P1 7.38 0.00 -6.30 -6.38 14.16 -15.19
P2 0.58 -0.89 -2.61 -1.74 6.92 -3.85
P3 4.31 0.00 -3.33 -4.13 10.69 -11.76
P4 5.17 0.00 -5.70 -3.22 13.20 -11.38
P5 0.07 -1.50 -3.04 -0.34 7.62 -0.83
31
-1 5
[kN *m ]
-1 0
-5
10
[m ]
15
0 2 4 6 8 10 12
15
[kN ]
10
-5
-1 0
-1 5
[m ]
-2 0
0 2 4 6 8 10 12
1 .5
[0 .1 % ]
0 .5
-0 .5
-1
[m ]
-1 .5
0 2 4 6 8 10 12
2 50
[M P a]
2 00
1 50
1 00
50
0
-5 0
-1 00
-1 50
-2 00
-2 50 [m ]
-3 00
0 2 4 6 8 10 12

Désignation Travée (cm2) Appui gauche (cm2) Appui droit (cm2)
P1 1.56 0.00 0.00 1.31 0.35 1.31
P2 0.11 0.00 0.00 0.52 0.11 0.32
P3 0.88 0.00 0.00 0.67 0.24 0.81
32
P4 1.06 0.00 0.00 1.18 0.19 0.62
P5 0.01 0.00 0.00 0.62 0.01 0.06
4
[cm 2]
3
3
[m ]
4
0 2 4 6 8 10 12
4
[cm 2/m ]
3
3
[m ]
4
0 2 4 6 8 10 12
5.3.5 Flèches


P1 0.2 0.4 0.0 0.2 0.4 0.8
P2 0.0 0.0 0.0 0.0 0.0 0.3
P3 0.0 0.1 0.0 0.0 0.1 0.6
P4 0.1 0.1 0.0 0.1 0.2 0.7
P5 0.0 0.0 0.0 0.0 0.0 0.2
-0.8
[cm ]
-0.6
-0.4
-0.2
0 .2
0 .4
0 .6
[m ]
0 .8
0 2 4 6 8 10 12
33
5.4 Ferraillage:

5.4.1 P1 : Travée de 0.15 à 3.85 (m)
2 HA 400 10 l = 3.44 de 0.05 à 3.32
2 HA 400 10 l = 2.18 de 0.03 à 2.21
2 HA 400 10 l = 3.09 de 1.79 à 4.88
 Chapeaux
2 HA 400 10 l = 0.72 de 0.03 à 0.58
24 RL 215 6 l = 0.67
e = 1*0.01 + 23*0.16 (m)
5.4.2 P2 : Travée de 4.00 à 5.35 (m)

9 RL 215 6 l = 0.67
e = 1*0.04 + 8*0.16 (m)
5.4.3 P3 : Travée de 5.50 à 8.33 (m)

2 HA 400 10 l = 5.06 de 2.90 à 7.97
2 HA 400 10 l = 2.65 de 4.47 à 7.12
18 RL 215 6 l = 0.67
e = 1*0.05 + 17*0.16 (m)
5.4.4 P4 : Travée de 8.53 à 11.60 (m)

2 HA 400 10 l = 5.32 de 7.55 à 12.87
2 HA 400 10 l = 3.56 de 6.71 à 10.27
2 HA 400 10 l = 3.01 de 9.86 à 12.87
20 RL 215 6 l = 0.67
e = 1*0.02 + 19*0.16 (m)
5.4.5 P5 : Travée de 11.75 à 12.75 (m)

7 RL 215 6 l = 0.67
e = 1*0.02 + 6*0.16 (m)
5.5 Quantitatif:
34
 Acier HA 400

(m) (kG)
10 58.04 35.80
 Acier RL 215

(m) (kG)
6 52.61 11.68
6. Dimensionnement des semelles
Semelle jumelée : SemelleS4 Nombre d'éléments identiques : 5
6.1 Données de base
6.1.1 Principes
 Norme pour les calculs géotechniques : DTU 13.12

 Norme pour les calculs béton armé : BAEL 91 mod. 99
35
 Forme de la semelle : libre

6.1.2 Géométrie:
A = 2.30 (m) a1 = 0.25 (m) a2 = 0.25 (m)

B = 1.10 (m) b1 = 0.15 (m) b2 = 0.15 (m)
h1 = 0.45 (m) e2 = 1.35 (m)
h2 = 0.00 (m) ex = 0.00 (m) ey = 0.00 (m)
h4 = 0.05 (m)
a1' = 25.0 (cm) a2' = 25.0 (cm)

b1' = 15.0 (cm) b2' = 15.0 (cm)
c1 = 5.0 (cm)
c2 = 3.0 (cm)
6.1.3 Matériaux
 Béton : résistance caractéristique = 20.00 MPa Poids volumique =

2501.36 (kG/m3)
 Armature longitudinale: typeHA 400 résistance caractéristique =
400.00 MPa
 Armature transversale: typeHA 400 résistance caractéristique =
400.00 MPa
 Armature additionnelle: typeHA 400 résistance caractéristique =
400.00 MPa
6.2 Dimensionnement géotechnique
6.2.1 Principes
Dimensionnement de la fondation sur:

• Capacité de charge
• Glissement
• Renversement
• Soulèvement
36
6.2.2 Sol:
Contraintes dans le sol: ELU = 0.22 (MPa) ELS = 0.15 (MPa)
Niveau du sol: N1 = 0.00 (m)

Niveau maximum de la semelle: Na = -0.75 (m)
Niveau du fond de fouille: Nf = -1.20 (m)
6.2.2.1 États limites

Calcul des contraintes
Type de sol sous la fondation: uniforme

Combinaison dimensionnante ELU : ELU:STD/5=1*1.35 +
2*1.35 + 3*1.50 N=424.40 Mx=2.15 My=-8.46 Fx=-0.07 Fy=-4.38
Coefficients de chargement:1.35 * poids de la fondation
1.35 * poids du sol
Résultats de calculs : au niveau du sol
Poids de la fondation et du sol au-dessus de la fondation: Gr = 87.42 (kN)
Charge dimensionnante:
Nr = 511.82 (kN) Mx = 4.12 (kN*m) My = -8.49 (kN*m)
Dimensions équivalentes de la fondation:
B' = 1
L' = 1
É paisseur du niveau: Dmin = 1.20 (m)
Méthode de calculs de la contrainte de rupture: pressiométrique de contrainte

(ELU), (DTU 13.12, 3.22)
q ELU = 0.22 (MPa)

qu = 0.44 (MPa)
Butée de calcul du sol:
qlim = qu / f = 0.22 (MPa)
f = 2.00
Contrainte dans le sol: qref = 0.21 (MPa)

Coefficient de sécurité: qlim / qref = 1.042 > 1
Soulèvement
Soulèvement ELU
2*1.00 + 3*1.50 N=323.35 Mx=1.61 My=-6.50 Fx=-0.02 Fy=-3.22
Coefficients de chargement: 1.00 * poids de la fondation
1.00 * poids du sol
37
Nr = 388.10 (kN) Mx = 3.05 (kN*m) My = -6.51 (kN*m)
Surface de contact s = 100.00 (%)
slim = 10.00 (%)
Soulèvement ELS
Combinaison défavorable: ELS : ELS:STD/1=1*1.00 + 2*1.00
N=288.73 Mx=1.57 My=-5.59 Fx=-0.15 Fy=-3.32
1.00 * poids du sol

Nr = 353.48 (kN) Mx = 3.06 (kN*m) My = -5.66 (kN*m)
Surface de contact s = 100.00 (%)
slim = 100.00 (%)
Glissement

2*1.35 N=367.78 Mx=2.02 My=-7.36 Fx=-0.24 Fy=-4.33
1.00 * poids du sol

Nr = 432.53 (kN) Mx = 3.97 (kN*m) My = -7.47
(kN*m)
Dimensions équivalentes de la fondation: A_ = 2.30 (m) B_ =
1.10 (m)
Surface du glissement: 2.53 (m2)
Cohésion: C = 0.02 (MPa)
Coefficient de frottement fondation - sol: tg() = 0.58
Valeur de la force de glissement F = 4.33 (kN)
Valeur de la force empêchant le glissement de la fondation:
- su niveau du sol: F(stab) = 266.87 (kN)
Stabilité au glissement: 61.56 > 1
Renversement
Autour de l'axe OX
2*1.35 N=367.78 Mx=2.02 My=-7.36 Fx=-0.24 Fy=-4.33
1.00 * poids du sol

38
Nr = 432.53 (kN) Mx = 3.97 (kN*m) My = -7.47 (kN*m)

Moment stabilisateur: Mstab = 237.89 (kN*m)
Moment de renversement: Mrenv = 3.97 (kN*m)
Stabilité au renversement: 59.92 > 1
Autour de l'axe OY
Combinaison défavorable: ELU : ELU:STD/7=1*1.00 + 2*1.35 +
3*1.50 N=402.40 Mx=2.06 My=-8.27 Fx=-0.11 Fy=-4.23
1.00 * poids du sol
Nr = 467.15 (kN) Mx = 3.96 (kN*m) My = -8.32 (kN*m)
Moment stabilisateur: Mstab = 537.22 (kN*m)
Moment de renversement: Mrenv = 8.32 (kN*m)
Stabilité au renversement: 64.58 > 1
6.3 Dimensionnement Béton Armé
6.3.1 Principes
 Fissuration : peu préjudiciable

 Milieu : non agressif
 Prise en compte de la condition de non-fragilité : oui
6.3.2 Analyse du poinçonnement et du cisaillement

Poinçonnement
39
Combinaison dimensionnante ELU : ELU:STD/5=1*1.35 + 2*1.35 +

3*1.50 N=424.40 Mx=2.15 My=-8.46 Fx=-0.07 Fy=-4.38
1.00 * poids du sol
Nr = 489.15 (kN) Mx = 4.12 (kN*m) My = -8.49 (kN*m)
Longueur du périmètre critique: 2.06 (m)
Force de poinçonnement: 43.54 (kN)
Hauteur efficace de la section heff = 0.45 (m)
Contrainte de cisaillement: 0.05 (MPa)
Contrainte de cisaillement admissible: 0.60 (MPa)
Coefficient de sécurité: 12.76 > 1
6.3.3 Ferraillage théorique
Semelle jumelée:
Aciers inférieurs:
ELU : ELU:STD/5=1*1.35 + 2*1.35 + 3*1.50 N=424.40 Mx=2.15 My=-8.46

Fx=-0.07 Fy=-4.38
My = 16.50 (kN*m) Asx = 3.90 (cm2/m)
ELU : ELU:STD/5=1*1.35 + 2*1.35 + 3*1.50 N=424.40 Mx=2.15 My=-8.46

Fx=-0.07 Fy=-4.38
Mx = 49.35 (kN*m) Asy = 3.90 (cm2/m)
As min = 3.90 (cm2/m)
Aciers supérieurs:
A'sx = 0.00 (cm2/m)
A'sy = 0.00 (cm2/m)
As min = 0.00 (cm2/m)
6.3.4 Ferraillage réel
Aciers inférieurs:
En X:
6 HA 400 10 l = 2.54 (m) e = 1*-0.44 + 5*0.18
En Y:
12 HA 400 10 l = 1.34 (m) e = 1*-1.04 + 11*0.19
Attentes Armature longitudinale

12 HA 400 10 l = 1.19 (m) e = 1*-0.77 + 2*0.10 + 1*1.16 +
2*0.10
6.4 Quantitatif :
40

 Acier HA 400
 Liste par diamètres :

(m) (kG)
10 227.71 140.44
41
III. PLANS D’EXECUTION
42

NDC R+2

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

NDC R+2

Transféré par

Droits d'auteur :

Formats disponibles

REPUBLIQUE DU CAMEROUN

PROJET DE CONSTRUCTION D’UN BATIMENT DE TYPE R+2

NOTE DE CALCUL DE STRUCTURE

D’après les données du rapport géotechnique fournies par le maitre d’ouvrage, la

Le bâ timent a une hauteur totale d’environ 12.50 m y compris la fondation et

3. CHOIX DU TYPE D’OSSATURE

Bases de calculs des structures Eurocodes 0

Les données générales sur le bâ timent sont les suivantes :

 Nature de la construction : Bâ timent à usage d’habitation,

Ce sont des charges appliquées de façon quasi-constantes, dont l’intensité et le

Désignation Charges permanentes

b. Les charges d’exploitations

Désignations Charges d’exploitation

Le système porteur de l’ouvrage ou encore ossature est le squelette du bâ timent grâ ce

 Les poutres : chargés de reprendre les charges horizontales ;

Il s’agit d’une ossature composée de :

 Poteaux et poteaux en béton armé ;

É paisseur minimale du plancher requise h0 :

L= √ L 1× L2 ×… × ln Où Li = longueur de la travée i définir de i=1 :1 : n

Dimensionnement des Poutres sur appuis Poutres continues Poutres continues

 Petite porté : L ≤8m

Charges permanentes g et charges Faibles charges Fortes charges

C’est un bâ timent à usage d’habitation, donc Q=1.5 KN/m²

Avec : P charge totale estimée ; s surface de reprise ; n nombre d’étage.

Avec Ned : effort normal revenant au poteau.

II. DIMENSIONNEMENT BETON ARME

1. Dimensionnement des éléments secondaires (Escalier et poutrelle)

P P=γ beton ( cosα

 La charge d’exploitation sur la volée : Q=2.5× 0.95=2.375 KN /ml

Pvu =1.35 ×G+1.5 ×Q=9.394 KN /ml

c. Détermination du moment fléchissant maximal

Moment fléchissant maximal = 17316.13 N.m à 1.587 m

d. Calcul du ferraillage longitudinal

 Calcul du moment réduit ultime limite

μ=0.05< μ y =0.392 La section est sans armatures comprimées.

ξ=1.25(1−√ 1−2 ×0.05)=0.064

x=0.9 ×150 × 0.064=8.64 mm

z=0.9 ×150−0.4 × 8.64=131.44 mm

0.00174< 0.0438<0.05 L’acier est bien plastifié et bien utilisé

0.26 ×950 ×0.9 × 150× 2.21042 2

 Calcul de la section théorique de l’armature longitudinale

 Calcul de la section réelle

A s ,reelle =4.524 cm2

Choix 4HA12 espacement 22.5cm

 Calcul des aciers transversaux

Choix HA08 espacement 30cm

 Calcul de la section des aciers chapeaux

1.2. Etude du plancher a corps creux

a. Evaluation de la charge sur la poutrelle la plus chargée

 La charge permanente sur la poutrelle

Pu=1.35 ×G+1.5 × Q=5.6025 KN /ml

La portée de la poutrelle la plus chargée est de : L=3.30

b. Calcul du ferraillage de la poutrelle

b0 = 6cm ; h0 = 4 cm ; h = 16 cm; b = 12 cm ; d = 14.4cm ; fissuration peu nuisible

Si le moment équilibré par la table de compression est supérieur ou égale au moment

Moment fléchissant maximal = 7.626N.m à 1.65 m

 Calcul du moment réduit ultime

 Calcul du moment réduit ultime limite

μ y =0.392 car l ' acier S 400

μ=0.153< μ y =0.392 La section est sans armatures comprimées.

ξ=1.25(1−√ 1−2 ×0.153)=0.208

x=0.9 ×160 × 0.208=29.952 mm

z=0.9 ×160−0.4 × 29.952=132.019 mm

e = 10.02 + 190.16 (m)

ELU:STD/1=11.35 + 21.35 de calcul 17 278.13
