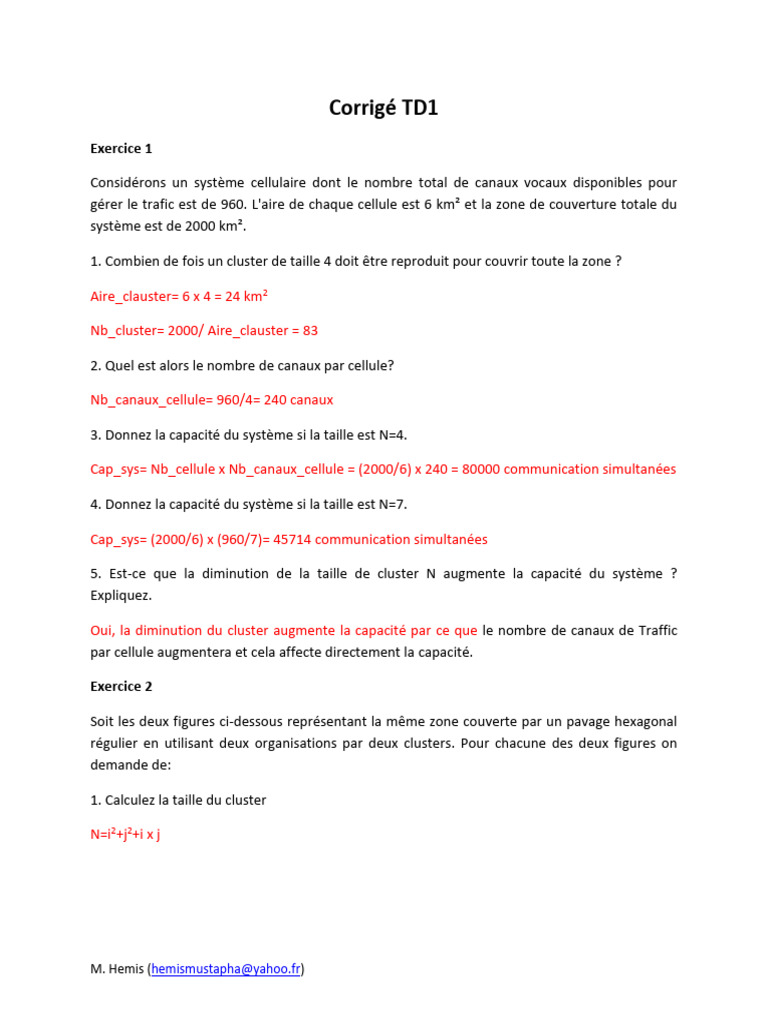

Corrigé TD1

Exercice 1

Considérons un système cellulaire dont le nombre total de canaux vocaux disponibles pour
gérer le trafic est de 960. L'aire de chaque cellule est 6 km² et la zone de couverture totale du
système est de 2000 km².

1. Combien de fois un cluster de taille 4 doit être reproduit pour couvrir toute la zone ?

Aire_clauster= 6 x 4 = 24 km2

Nb_cluster= 2000/ Aire_clauster = 83

2. Quel est alors le nombre de canaux par cellule?

Nb_canaux_cellule= 960/4= 240 canaux

3. Donnez la capacité du système si la taille est N=4.

Cap_sys= Nb_cellule x Nb_canaux_cellule = (2000/6) x 240 = 80000 communication simultanées

4. Donnez la capacité du système si la taille est N=7.

Cap_sys= (2000/6) x (960/7)= 45714 communication simultanées

5. Est-ce que la diminution de la taille de cluster N augmente la capacité du système ?

Expliquez.

Oui, la diminution du cluster augmente la capacité par ce que le nombre de canaux de Traffic
par cellule augmentera et cela affecte directement la capacité.

Exercice 2

Soit les deux figures ci-dessous représentant la même zone couverte par un pavage hexagonal
régulier en utilisant deux organisations par deux clusters. Pour chacune des deux figures on
demande de:

1. Calculez la taille du cluster

N=i2+j2+i x j

M. Hemis (hemismustapha@yahoo.fr)
 j

Pour la figure gauche : i=3, j=1 => N= 13

Pour la figure droite : i=3, j=0 => N= 9

2. Calculez la distance de réutilisation des fréquences si R=20 km.

𝐷 = 𝑅√3𝑁

Pour la figure gauche : 𝐷 = 20√3 × 13 = 124.9 km

Pour la figure droite : 𝐷 = 20√3 × 9 = 103.92 km

3. Déduire le taux de réutilisation.

Q=D/R= √3𝑁

Pour la figure gauche : Q= 6.24

Pour la figure gauche : Q= 5.19

4. Calculez le rapport du signal sur interférence SIR pour un 𝛾=4.

𝐷 𝛾 𝛾
(𝑅 ) (√3𝑁)
𝑆𝐼𝑅 = =
𝐾 𝐾
SIR_dB= 10log10(SIR)

Pour une géométrie hexagonale, le nb de voisins co-canal de premier niveau est K=6.

Pour la figure gauche : SIR= 24.02 dB

Pour la figure gauche : SIR= 28.60 dB

M. Hemis (hemismustapha@yahoo.fr)
Exercice 3
Si 𝛾 =4, quel doit être le facteur de réutilisation des fréquences pour chacun des deux systèmes
mobiles suivants :
1. Le système AMPS nécessitant un SIR 18 dB pour une qualité acceptée de la voie.
1
𝑁 = [6 × (101.8 )]2/4 ≃ 7
3
2. Le système GSM nécessitant un SIR 12 dB pour une qualité acceptée de la voie.
1
𝑁 = [6 × (101.2 )]2/4 ≃ 4
3
