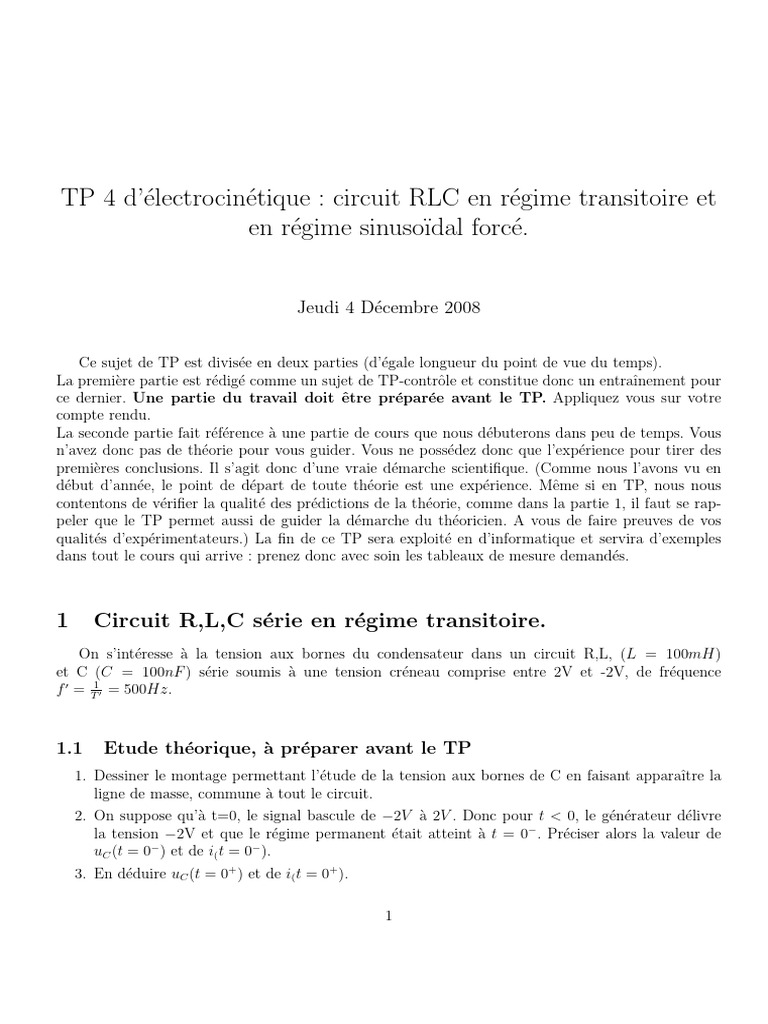

TP 4 d’électrocinétique : circuit RLC en régime transitoire et

en régime sinusoı̈dal forcé.

Jeudi 4 Décembre 2008

Ce sujet de TP est divisée en deux parties (d’égale longueur du point de vue du temps).
La première partie est rédigé comme un sujet de TP-contrôle et constitue donc un entraı̂nement pour
ce dernier. Une partie du travail doit être préparée avant le TP. Appliquez vous sur votre
compte rendu.
La seconde partie fait référence à une partie de cours que nous débuterons dans peu de temps. Vous
n’avez donc pas de théorie pour vous guider. Vous ne possédez donc que l’expérience pour tirer des
premières conclusions. Il s’agit donc d’une vraie démarche scientifique. (Comme nous l’avons vu en
début d’année, le point de départ de toute théorie est une expérience. Même si en TP, nous nous
contentons de vérifier la qualité des prédictions de la théorie, comme dans la partie 1, il faut se rap-
peler que le TP permet aussi de guider la démarche du théoricien. A vous de faire preuves de vos
qualités d’expérimentateurs.) La fin de ce TP sera exploité en d’informatique et servira d’exemples
dans tout le cours qui arrive : prenez donc avec soin les tableaux de mesure demandés.

1 Circuit R,L,C série en régime transitoire.

On s’intéresse à la tension aux bornes du condensateur dans un circuit R,L, (L = 100mH)
et C (C = 100nF ) série soumis à une tension créneau comprise entre 2V et -2V, de fréquence
f ′ = T1′ = 500Hz.

1.1 Etude théorique, à préparer avant le TP

1. Dessiner le montage permettant l’étude de la tension aux bornes de C en faisant apparaı̂tre la
ligne de masse, commune à tout le circuit.
2. On suppose qu’à t=0, le signal bascule de −2V à 2V . Donc pour t < 0, le générateur délivre
la tension −2V et que le régime permanent était atteint à t = 0− . Préciser alors la valeur de
uC (t = 0− ) et de i( t = 0− ).
3. En déduire uC (t = 0+ ) et de i( t = 0+ ).

1
Ph. Ribière MPSI 2

4. Rappeler l’équation différentielle vérifiée par uc (t) pour 0 < t < T ′ /2. La mettre sous forme
canonique en faisant apparaı̂tre ω0 et Q0 que l’on précisera.
5. Selon la valeur de Q0 par rapport à QCritique = 12 , divers régimes sont possibles. . Donner la
valeur de la résistance critique RC correspondante pour L = 100mH et C = 100nF .
6. Si Q0 = QC = 12 , donner uc (t) en fonction de ω0 . Vous ferez apparaı̂tre deux constantes A et B
que vous ne chercherez pas à calculer. Tracer l’allure de la courbe.
7. Si Q0 = 13 < QC , donner la valeur de la résistance R. Donner uc (t) en fonction de ω0 . Vous ferez
apparaı̂tre deux constantes A et B que vous ne chercherez pas à calculer.Tracer l’allure de la
courbe sur le même graphique que le précédent.
8. Si Q0 = 10 > QC , donner la valeur de la résistance R. Donner uc (t) en fonction de ω0 . Vous
ferez apparaı̂tre deux constantes A et B que vous ne chercherez pas à calculer. Tracer l’allure
de la courbe.
Proposer une méthode de mesure de Q0 à partir de la courbe (de l’amplitude des oscillations...).

1.2 Expérience.
Régler le GBF afin qu’il délivre le signal voulu (Mesurer ses caractéristiques à l’oscilloscope).
Faire le montage avec pour résistance la boı̂te à décade.
Choisir une valeur de R permettant d’être dans le régime pseudo-périodique (Q0 = 10).
Dessiner et commenter le signal observé à l’oscilloscope.
A l’aide des curseurs, mesurer T . (N’oublier pas de préciser l’incertitude sur cette mesure.) Comparer
à la valeur théorique.
Estimer, d’après l’allure de la courbe, le facteur de qualité correspondant à cette expérience. Com-
menter .
Réaliser une mesure du facteur de qualité et donner le résultat de votre mesure.

En faisant varier R, rechercher expérimentalement la valeur de RC de R qui donne le retour le

plus rapide à la position d’équilibre sans oscillation. (N’oublier pas de mentionner la précision de cette
mesure). Comparer R à la valeur attendue. Commenter.

2 Circuit R,L,C en régime permanent sinusoı̈dal aux bornes

de R.
Dessiner et faire le montage permettant de visualiser la tension aux bornes de R = 1kΩ. Indiquer
sur ce montage la ligne de masse du circuit.
Régler le GBF pour qu’il délivre un signal sinusoı̈dal de valeur moyenne nulle, d’amplitude e0 = 2V .
Visualiser en voie 1 le signal du générateur :e(t) = e0 cos(ωt).
Visualiser en voie 2 le signal de sortie, aux bornes de R : s(t) = s0 cos(ω ′ t + ϕ).
Mesurer s0 et f ′ (la fréquence du signal de sortie) pour différentes valeurs de f (la fréquence du signal
Ph. Ribière MPSI 3

d’entrée).

Reproduire le tableau ci dessous sur votre compte rendu et compléter le.

f en Hz s0 en V olt f ′ en Hz
f = 10Hz
f = 30Hz
f = 100Hz
f = 200Hz
f = 500Hz
f = 1000Hz
f = 1200Hz
f = 1400Hz
f = 1500Hz
f = 1600Hz
f = 1800Hz
f = 2000Hz
f = 3000Hz
f = 5000Hz
f = 8000Hz
f = 10000Hz
f = 30000Hz
f = 50000Hz

Chercher la fréquence fresonance qui fait que le signal de sortie a une amplitude s0 maximum. La
noter ainsi que s0 max (Penser à indiquer la précision.)

Modifier la valeur de R, prendre R = 5000Ω.

Refaire un tableau de mesure simplifié.
Ph. Ribière MPSI 4

f en Hz s0 en V olt f ′ en Hz
f = 10Hz
f = 30Hz
f = 100Hz
f = 300Hz
f = 1000Hz
f = 1500Hz
f = 2000Hz
f = 3000Hz
f = 10000Hz
f = 30000Hz
f = 50000Hz
f = 100000Hz

Qu’observez vous ?
