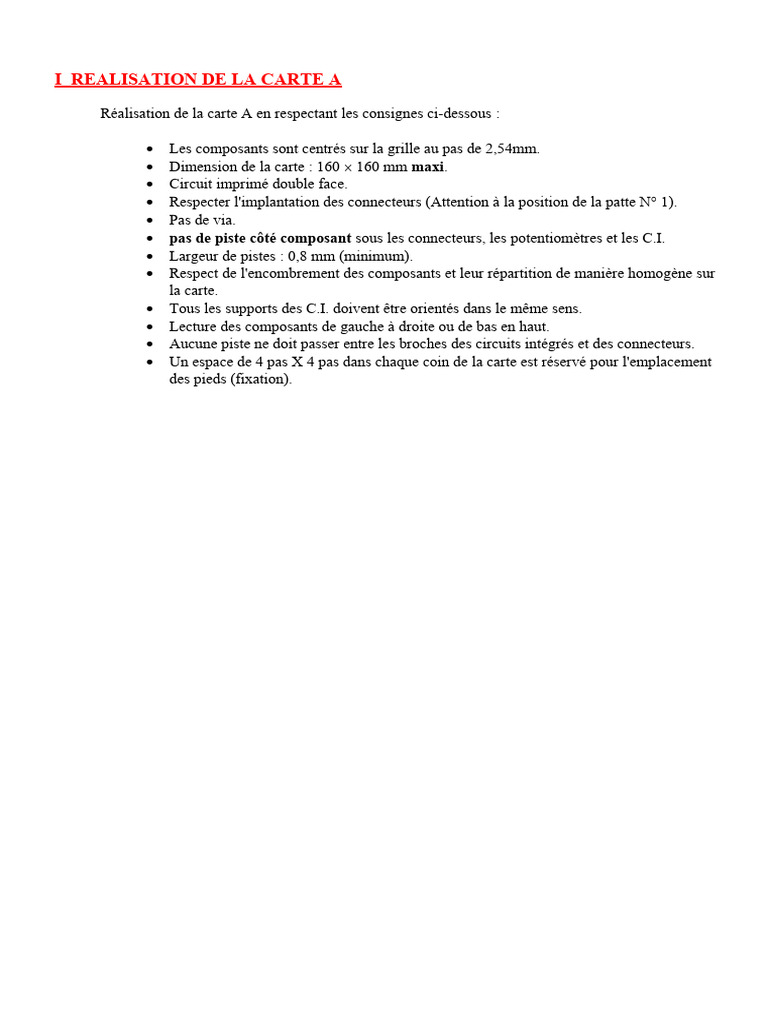

I REALISATION DE LA CARTE A

Réalisation de la carte A en respectant les consignes ci-dessous :

 Les composants sont centrés sur la grille au pas de 2,54mm.

 Dimension de la carte : 160  160 mm maxi.
 Circuit imprimé double face.
 Respecter l'implantation des connecteurs (Attention à la position de la patte N° 1).
 Pas de via.
 pas de piste côté composant sous les connecteurs, les potentiomètres et les C.I.
 Largeur de pistes : 0,8 mm (minimum).
 Respect de l'encombrement des composants et leur répartition de manière homogène sur
la carte.
 Tous les supports des C.I. doivent être orientés dans le même sens.
 Lecture des composants de gauche à droite ou de bas en haut.
 Aucune piste ne doit passer entre les broches des circuits intégrés et des connecteurs.
 Un espace de 4 pas X 4 pas dans chaque coin de la carte est réservé pour l'emplacement
des pieds (fixation).
Vu de dessus :
Vu de dessous :
Implantation des composants :
Nomenclature :

REFERENCES DESIGNATIONS VALEURS OBSERVATIONS

R9 Résistance 1/4W, 1% 1.1 K
R10 Résistance 1/4W, 1% 17.8 K
R11 Résistance 1/4W, 1% 2.37 K
R13 Résistance 1/4W, 1% 31.6K
R14 Résistance 1/4W, 1% 12.1K
R16 Résistance 1/4W, 1% 3.16K
R18 Résistance 1/4W, 1% 110K
R85 Résistance 1/4W, 1% 33.2K
R101 Résistance 1/4W, 1% 2.61K
R106 Résistance 1/4W, 1% 3.01K

R17, R84, R87 Résistance 1/4W, 5% 100K

R86 Résistance 1/4W, 5% 10K
R1000 Résistance 1/4W, 5% 220

R12, R15 Potentiomètre 5K Réglage vertical - 20 tours

R19 Potentiomètre 25K Réglage vertical - 20 tours

C7, C8, C10, C11, C13 Condensateur 100nF

C9, C12, C14 Condensateur 33pF
C15 Condensateur 330nF
C16 Condensateur 680nF

V3 Diode zéner BZX55C6V2

V4, V7, V9, V10, V11, V23 Diode 1N4148
V22 Diode zéner BZX55C10
V12 LED Del rouge 5mm

Q1, Q2, Q3 Transistor 2N3904

N1, N2, N3, N4, N5 ALI + supports LM308N

RLRS Relais bistable 12V Série DS de chez Réf : DS2E-ML2-12 chez

2 contacts NAIS Matsushita Radiospares
RL2 Relais 5V Relais Reed série PRMA 1C

J1, J6, J7, J8 Bornier 2 points Domino CI*2

J2 Bornier 3 points Domino CI*3
J5 HE10-10 mâle 10 points
J4 HE10-26 mâle 26 points
J3 Connecteur 5.08mm 5 points Réf : K5MCID5 chez
Mâle (prévoir femelle) Atlantique. Composants
J12 Connecteur 5 points pas Connecteur pour le Réf : 889-799 chez FARNELL
de 5.08mm capteur
J9, J10, J11 Cavalier 2 points

TP4 à TP9 Point test

II MISE EN CONFORMITE DE LA CARTE A

1) Structure AIR TEMP :

 Pour commencer, la carte a été testée sans aucun C.I. afin de vérifier que les alimentations
arrivaient bien au bon endroit, c'est-à-dire le +15V sur la patte 7 et le -15V sur la patte 4 des
C.I.

 Ensuite, j’ai réglé la pente de VAIR TEMP conformément à celle calculer dans la séquence 2 (
). Pour cela, 2 valeurs de résistance ont été choisies pour simuler RCAPTEUR
aux températures de 37°C et 10°C, respectivement R37°C=3010Ω et R10°C=10KΩ.
Cela fait une différence de 27°C donc l’écart de tension au point VTP3 (VAIR TEMP) devra être :
.
Il faut intervertir à tour de rôle R37°C et R10°C et mesurer VTP3.
Pour obtenir la bonne valeur de , il faut agir sur R7 jusqu'à avoir une différence de
tension de 2.25V.

 Pour finir, le réglage du coefficient de décalage a été réalisé avec les 2 même résistances, soit
R37°C et R10°C. Par calcul théorique, il faut obtenir à 37°C et à
10°C . La modification du coefficient de décalage se fait par
réglage de R4.

2) Structure OVER TEMP :

 Pour le réglage de R12 et R15, reprendre les 3 points du 2.1

 Pour le réglage du basculement de la tension de sortie, c'est-à-dire le basculement de N5, il

faut agir sur R19. Pour cela, il faut simuler 40°C, donc j’ai introduis 4V sur VTP6. J’ai agi sur
R19 jusqu'à être à la limite du basculement.

 Pour tester le basculement de N5 j’ai exécuté le programme Test_Excès.asm dont voici

l’algorigramme :

DEBUT

Initialisation des 3 bits

du PORTA utilisés

TEMPO

TEST à 40°C
(action sur PA5)

TEMPO

COUPURE TEST à
40°C
Test_excès.asm :
* Objet du programme : TEST de la carte 2 élève A
* Programme de test du test comp à 40°c qui permet de mettre une résistance simulant
* la CTN à 40°C
* PA4 : remise chauffage ON
* PA5 : test excès à 40°C
* PA6 : Coupure logicielle

DEBUT equ $0002 ;adresse d'execution

basereg equ $1000
PORTA equ $00
PA4 equ %00010000
PA5 equ %00100000
PA6 equ %01000000

org DEBUT ;debut programme

lds #$c3 ;pile en RAM

*chauffage ON - pas de coupure logicielle

* objectif : réaliser un test d'excès de température

INIT ldx basereg

* Initialisation des bits du portA utilisés sur cette carte

bclr PORTA,X PA6 ;mise à 0 de la coupure logicielle

bclr PORTA,X PA5 ;mise à 0 de test excès donc pas de test à 40°c
bclr PORTA,X PA4 ;mise à 0 de remise chauffage ON

TESTcarteA bsr tempo ; appel de la tempo

test40 bset PORTA,X PA5 ;mise à 1 de test comp donc test à 40°c
bsr tempo ;appel de la tempo
bclr PORTA,X PA5 ;mise à 0 de test excès donc pas de test à 40°c

bra TESTcarteA

tempo ldy #$ffff

T1 dey
bne T1
rts

end
Voici l’algorigramme du programme de test de la carte complète :

DEBUT

Initialisation des 3 bits

du PORTA utilisés

TEMPO

TEST à 40°C
(action sur PA5)

TEMPO

COUPURE TEST à
40°C

Chauffage
ON

TEMPO

Coupure logicielle du
chauffage (action sur PA6)

TEMPO

Fin de la coupure
logiciel du chauffage

Chauffage
ON

TEMPO
 Test_carte_A2.asm :
* Objet du programme : TEST de la carte 2 Elève A .
* programme de coupure et remise en service du chauffage.
* PA4 : remise chauffage ON, il faut un front montant sur PA4 pour réaliser cela.
* PA5 : test excès à 40°C, mise en place d'une résistance simulant les 40°C.
* PA6 : Coupure logicielle si PA6 = 1.

DEBUT equ $0002 ;adresse d'execution

Basereg equ $1000
PORTA equ $00
PA4 equ %00010000
PA5 equ %00100000
PA6 equ %01000000

org DEBUT ;debut programme

lds #$c3 ;pile en RAM

* Réaliser successivement :
* chauffage ON/test excès/chauffage ON/coupure logicielle/chauffage ON et reboucler

INIT ldx #basereg

* Initialisation des bits du portA utilisés sur cette carte

TESTcarteA bclr PORTA,X PA6 ;mise à 0 de la coupure logicielle

bclr PORTA,X PA5 ;mise à 0 de test excès
bclr PORTA,X PA4 ;mise à 0 de remise chauffage ON
bsr tempo ;temporisation

test40 bset PORTA,X PA5 ;mise à 1 de test comp donc test à 40°C
bsr tempo ;temporisation

RemiseChauffe1 bclr PORTA,X,PA5 ;coupure du test à 40°C

bset PORTA,X,PA4 ;chauffage ON
bsr tempo ;temporisation
bclr PORTA,X,PA4

Coup_logicielle bset PORTA,X PA6 ;mise à 1 de la coupure logicielle

bsr tempo ;temporisation
bclr,PORTA,X,PA4

RemiseChauffe2 bclr PORTA,X ,PA6 ;fin de la coupure logicielle

bset PORTA,X,PA4 ;chauffage ON
bsr tempo ;temporisation
bclr,PORTA,X,PA4

bra test40 ;redemarrage du test à 40°C

tempo ldy #$ffff

T1 dey
bne T1
rts

end
