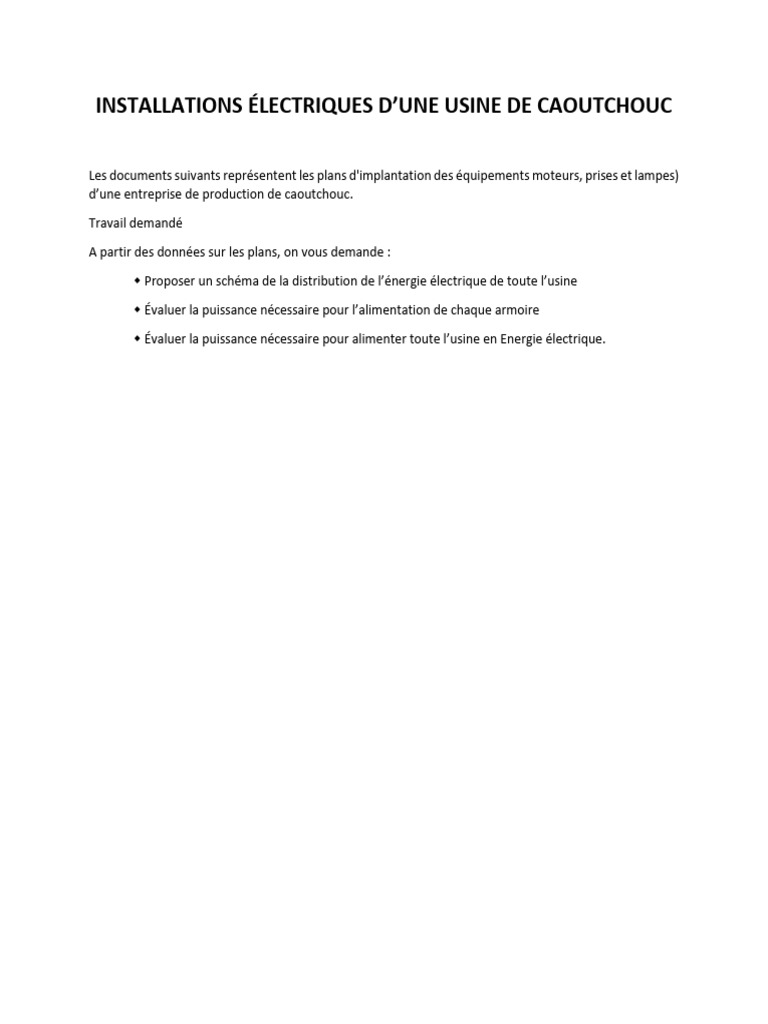

INSTALLATIONS ÉLECTRIQUES D’UNE USINE DE CAOUTCHOUC

Les documents suivants représentent les plans d'implantation des équipements moteurs, prises et lampes)
d’une entreprise de production de caoutchouc.

Travail demandé

A partir des données sur les plans, on vous demande :

 Proposer un schéma de la distribution de l’énergie électrique de toute l’usine

 Évaluer la puissance nécessaire pour l’alimentation de chaque armoire

 Évaluer la puissance nécessaire pour alimenter toute l’usine en Energie électrique.

 TABLEAU RECAPITULATIF DES MACHINES (UNITE CP4)

RECEPTION (armoire 1) BROYAGE/CREPAGE (ARMOIRE 2) GRANULAGE/PRESSAGE (AMOIRE 3)

Rep Machine Abrév. Pce Long Rep Machine Abrév. Pce Long Rep Machine abrév. Pce Long
(kW) (m) (kW) (m) (kW) (m)
1 Dessableur DESS 7.5 46 9 POMPE DE PC 1 7.5 27 17 BROYEUR 4 BROY 4 37 9
CIRCULATION 1
2 TROMEL TROM 4 46 10 ELEVATEUR ELV 4 18.5 18 TRANSPORTEUR T. PNEU 4 10
PNEUMATIQUE
3 TAPIS 1 TAP 1 4 40 11 BROYEUR 3 BROY 3 37 17 19 POMPE TRAITEMT PPE.T.C 0.75 14
CHIMIQUE
4 BROYEUR 1 BROY 1 55 39 12 POMPE DE PC 2 7.5 14 20 VENTILATEUR VENT.T.C 11 14
CIRCULATION 2 TRAITMT
CHIMIQUE
5 POMPE PV 1 7.2 33 13 CREPEUSE 1 CREP 1 22 23.5 21 VENTILATEUR VAH 11 20.5
VORTEX 1 D’AIR HUMIDE
6 POMPE PV 2 22 27 14 CREPEUSE 2 CREP 2 22 27 22 VENTILATEUR VAC 1 11 29.5
VORTEX 2 D’AIR CHAUD 1
7 BROYEUX 2 BROY 2 37 15 15 CREPEUSE 3 CREP 3 22 30.5 23 VENTILATEUR VAC 2 11 40
D’AIR CHAUD 2
8 TAPIS 2 TAP 2 4 15.5 16 CREPEUSE 4 CREP 4 22 34 24 VENTILATEUR DE VR 11 43
REFROIDISSEMENT
25 BRULEUR 1 BRUL 1 4 29

26 BRULEUR 2 BRUL 2 4 40

27 PRESSE PRESSE 22 55

28 SOUDEUSE SOUD 220V-17A 58

3.74 kW
