Lycée TECHNOLOGIE

2022/2023
Bhar Lazreg
DEVOIR DE SYNTHÈSE N°3 Coefficient : 2
Durée : 2h 2 ème
Année Secondaire SOUDANI Sami

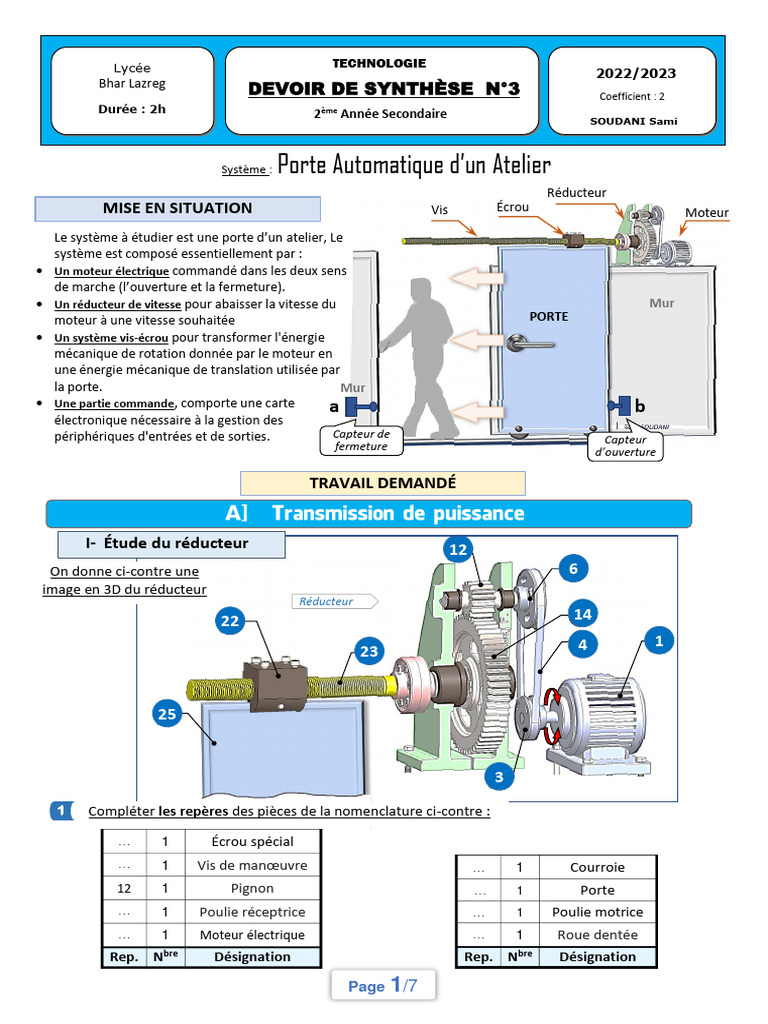

Système : Porte Automatique d’un Atelier

Réducteur
MISE EN SITUATION Vis Écrou Moteur
Le système à étudier est une porte d’un atelier, Le
système est composé essentiellement par :
• Un moteur électrique commandé dans les deux sens
de marche (l’ouverture et la fermeture).
• Un réducteur de vitesse pour abaisser la vitesse du Mur
moteur à une vitesse souhaitée PORTE
• Un système vis-écrou pour transformer l'énergie
mécanique de rotation donnée par le moteur en
une énergie mécanique de translation utilisée par
la porte. Mur
• Une partie commande, comporte une carte a b
électronique nécessaire à la gestion des
périphériques d'entrées et de sorties. Capteur de Capteur
fermeture d’ouverture

TRAVAIL DEMANDÉ

I- Étude du réducteur 12
12
On donne ci-contre une 66
image en 3D du réducteur
Réducteur
22
22
14
14
44 1
23
23

25
25

33

1 Compléter les repères des pièces de la nomenclature ci-contre :

… 1 Écrou spécial
… 1 Vis de manœuvre … 1 Courroie
12 1 Pignon … 1 Porte
… 1 Poulie réceptrice … 1 Poulie motrice
… 1 Moteur électrique … 1 Roue dentée
Rep. Nbre Désignation Rep. Nbre Désignation

Page 1/7
 Nom : …………………...….............. Prénom : ………....….......…………....….. Classe : 2S…. N°:…
On donne ci-contre le dessin d'ensemble du réducteur

..
2
1) Déterminer les repères des
pièces ci-contre :
..
..

22
.. ..
25
..
.. .. ..

3
2) Déduire les repères des pièces du
schéma cinématique ci-contre :

4 Compléter la chaine d’action ci-dessous, par le repère de chaque pièce :

1 ... ... ... ... ... ... … …

5 La vis de manœuvre et le moteur ont : (Cocher la bonne réponse)

Même Sens Sens contraire

Page 2/7
 Nom : …………………...….............. Prénom : ………....….......…………....….. Classe : 2S…. N°:…

6 Compléter le tableau ci-dessous en cochant la case correspondante pour chaque type de

transmission du notre réducteur :
A B C

Engrenages
Transmission

Pignons et chaînes
Roues de friction
Poulie – courroie
Vis – Écrou
Adhérence
Nature
Obstacle
Même sens
Sens
Sens contraire
7 Comparer les vitesses des pièces par l’un des symboles suivantes : (= ; > ; <)

N1 .... N3 N3 ... N6 N6 ... N12 N12 .... N14 N14 = N23

II- Étude des transmissions A et B

1 Donner l’expression de N6 en fonction de N3 , d3 et d6
...............................................................................................................................................................
.............................
...............................................................................................................................................................
............................. N6 = ........................................
2 On donne les caractéristiques des pièces suivantes :

D3= 90 mm D6= 180 mm Z12= 15 dents Z14= 150 dents N1=3000 tr/mn
• Calculer :
a Le rapport de transmission de la poulie-courroie « r1 » :
............................................................................................................................................................... r1 = .....................
.............................
b Le rapport de transmission des engrenages « r2» :
(entre (3) et (4))
............................................................................................................................................................... r2 = ........................
.............................
c La valeur de la vitesse de rotation N6 :
............................................................................................................................. .................................. N6 = ...............................
.............................
d La valeur de la vitesse de rotation N14 :
............................................................................................................................................................... N14 = ...............................
.............................
Page 3/7
 III- Étude de la transmission C

La translation de la porte coulissante est

assurée par le mécanisme suivant :
(La vis a le même axe que la roue 14).

1 Relier par une flèche :

Nature : Transmission : Type :

Mouvement d’entrée Vis de manœuvre Translation

Mouvement de sortie Écrou (porte) Rotation

2 Sachant que le pas de la vis de manœuvre p = 1.5 mm

Calculer la vitesse linéaire « V » de la porte (mm/mn) pour se déplacer de 100cm pendant 2mn
..........................................................................................................................................................................................
..
V = ............................
..........................................................................................................................................................................................
..
3 Déduire alors la vitesse de rotation N vis (tr/mn) de la Vis de manœuvre :

..........................................................................................................................................................................................
..
N vis = ...........................
..........................................................................................................................................................................................
..

4 Déterminer alors celle du moteur Nmoteur , pour un rapport r = 0.01 du réducteur.

..........................................................................................................................................................................................
..
..........................................................................................................................................................................................
.. Nmoteur = .....................

On voudrait changer notre écrou par un autre modèle

On s’intéresse par la suite au processus d’obtention par

enlèvement de la matière de notre nouvel écrou.

1 Relier par une flèche la forme à la désignation correspondante.

Forme Désignation
e Chanfrein
b Perçage
a Filetage
d Méplat
c Taraudage

f Saignée

Page 4/7
2 On demande de compléter le processus de réalisation de l’écrou en utilisant :
a Pour Procédé & Opérations , les termes suivants :
Fraisage – Perçage – taraudage – dressage – chariotage – Sciage – Filetage – Tournage.
b Pour Outils & Machines-outils , les repères suivants :
Perceuse Filière Fraise Outil couteau à charioter Fraiseuse

Mini-tour Scie Foret Outil coudé à dresser Scie mécanique

Tourne-à-gauche Porte filière

Phase Procédé & Opérations Croquis Outils Machines-outils

10 ………………… ...
...

20
…………………
...
…….…… :
………………… ...

30 ...

40 ………………… ...
...

50 …………………
...
...

60 …………………
... ...

70 …………………
... 12

Page 5/7
On désire ajouter à notre porte 3 diodes LED pour visualiser son l’état.
selon l’état des capteurs « a » et « b » de la façon suivante :

• Si b =1 (porte ouverte)
Allumer la LED verte (DV) DV DJ DR
a b
• Si a = 0 et b = 0
Clignoter la LED jaune (DJ)
a b Allumer (1 sec) ; éteindre (1 sec)

• Si a =1 (porte fermée)
Allumer la LED rouge (DR)
a b

1 Compléter l’organigramme relatif au fonctionnement

Début

oui
b = 11

a = 11 Allumer LED rouge (4)

non

Attendre 500s

Attendre 100s

Éteindre LED jaune (4)

2 Repérer les différents éléments par

les désignations suivantes
1- Bouton Reset 5- Alimentation externe
2- Microcontrôleur 6- Entrées et sorties Numériques
3- GND (Ground) 7- Entrées analogiques
4- Alimentation 5v 8- Port USB

Page 6/7
 a b
3 Compléter le branchement du montage
ci-dessous sachant que :

- DV : (verte) est connectée à la broche (2).

- DJ : (jaune) est connectée à la broche (3).
- DR : (rouge) est connectée à la broche (4).
- Les capteurs « a » et « b » sont remplacés
par des boutons poussoirs
a b

4 Compléter alors le programme mBlock

correspondant

lorsque l’Arduino Uno démarre

pour toujours

si lire la broche numérique 12 = 1 alors

…..
Régler la sortie de la broche numérique … ……...
….
Régler la sortie de la broche numérique … ……...
….
Régler la sortie de la broche numérique … ……...
….
sinon

si lire la broche numérique … … alors

…. ….
Régler la sortie de la broche numérique … ……...
….
Régler la sortie de la broche numérique … ……...
….
sinon
Régler la sortie de la broche numérique … ……...
….
Régler la sortie de la broche numérique … ……...
….
Régler la sortie de la broche numérique … ……...
….
attendre … secs
….
Régler la sortie de la broche numérique … ……...
….
attendre … secs
….

Page 7/7
