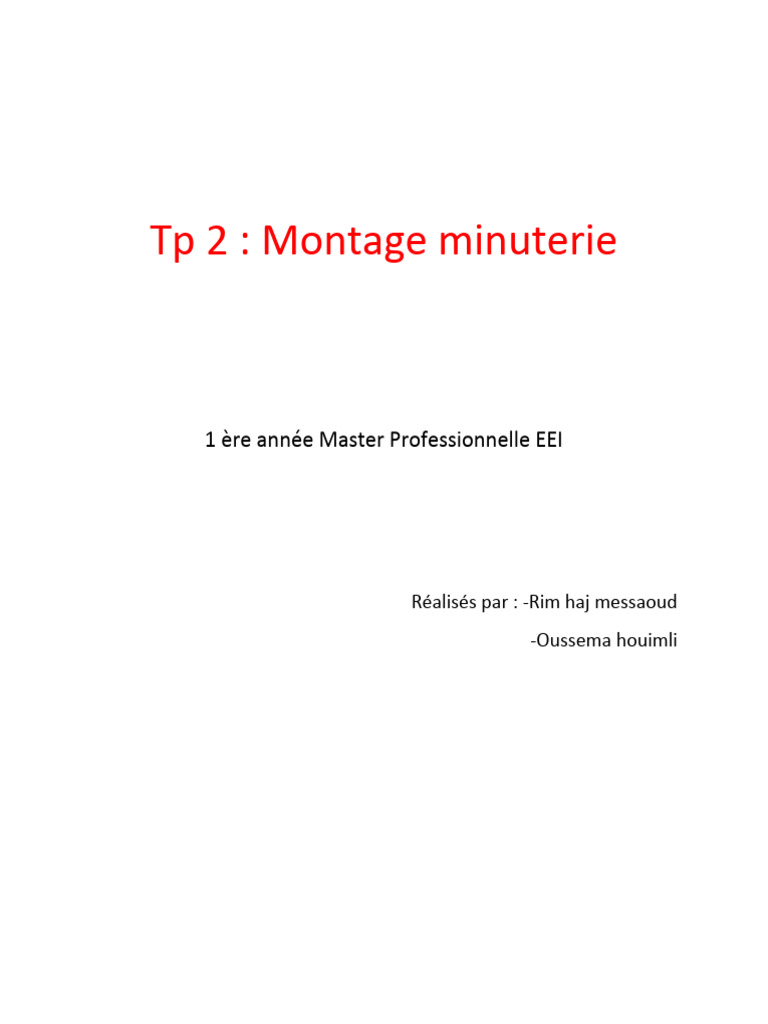

Tp 2 : Montage minuterie

1 ère année Master Professionnelle EEI

Réalisés par : -Rim haj messaoud

-Oussema houimli
 I. But :
L'étudiant devrait démontrer sa compétence dans le câblage précis d'un montage
minuterie et acquérir une compréhension approfondie des divers schémas de
câblage proposés.

II. Liste de matériels utilisés:

 Disjoncteur (16A) : Il joue le rôle de protection électrique pour le circuit
associé à l’éclairage. Le chiffre ‘16A’ indique que le disjoncteur est conçu
pour protéger le circuit contre les surcharges et les courts- circuit jusqu’à
un courant de 16 ampères.
 Lampes (75W) : Ils jouent le rôle d’appareils électriques consommateurs
d’énergie, dans ce cas, des sources lumineuses. La puissance de 75W
indique la consommation d’énergie maximale de chaque lampe.
 Fils rigide de section 1.5mm2 : rouge, bleu, vert, jaune : Il assure la
connexion électrique entre les différents composants circuit. Dans tel
montage, ce fil conduit l’électricité entre les buttons poussoirs, les lampes
et le disjoncteur.
 Pince coupante, pince à dénuder : La pince coupante est utilisée pour
ajuster la longueur des fils, tandis que la pince à dénuder est utilisée pour
retirer l’isolant des fils afin de préparer les connexions électriques dans un
montage minuterie.
 Tournevis Test, Tournevis américain, Tournevis français : Ils sont des outils
essentiels pour la réalisation d’un montage. Ils facilitent l’installation, la
fixation et le contrôle de la tension électrique dans le cadre de la mise en
place d’un système d’éclairage contrôlé par minuterie.

III. Définition :
Ce montage permet de commander un circuit d'éclairage d'un nombre
quelconque d'endroits. Lorsque la bobine est alimentée par action sur un bouton
poussoir, le contact se ferme et la lampe s'allume. Au bout d'un temps, prédéfini
par le temporisateur, le contact s'ouvre et la lampe s'éteint. Il existe deux types
de minuterie ; minuterie sans effet et minuterie avec effet.

1. Minuterie sans effet :

 Schéma développé:

A. Le nom correspond pour chaque lettre :

 L : Phase
 N : Neutre
 PE : Terre
 Q1 : Disjoncteur
 BP1, BP2, BP3 : Boutons poussoirs
 T1 : Minuterie
 ✓ L1, L2 : Lampes
B. Réalisation du montage minuterie sans effet :
 Pratiquement :

 A l’aide du logiciel SCHEMAPL

C. Le diagramme :

D. Schéma multifilaire:

E. Schéma architecturale:
2. Minuterie avec effet :
 Schéma développé :

A. Le nom correspond pour chaque lettre :

 L : Phase
 N : Neutre
 PE : Terre
 Q1 : Disjoncteur
 BP1, BP2, BP3 : Boutons poussoirs
 T1 : Minuterie
 L1, L2 : Lampes
B. Réalisation du montage minuterie sans effet :
 Pratiquement:
 A l’aide du logiciel SCHEMAPL :
C. Le diagramme :
