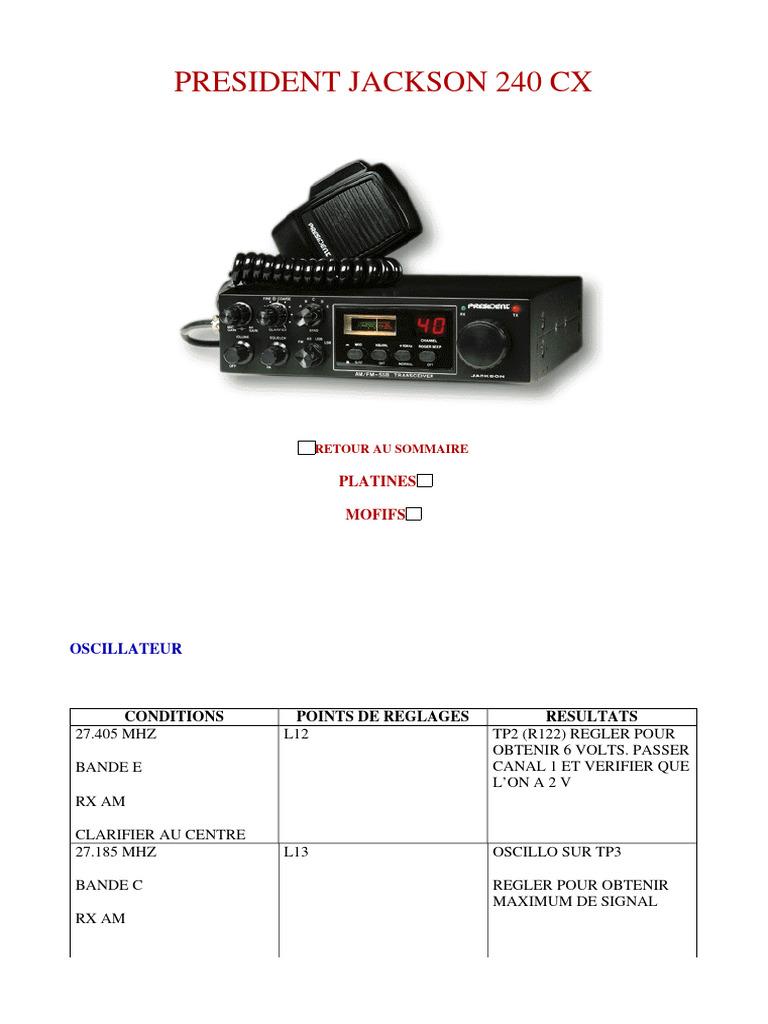

PRESIDENT JACKSON 240 CX

RETOUR AU SOMMAIRE

PLATINES

MOFIFS

OSCILLATEUR

CONDITIONS POINTS DE REGLAGES RESULTATS

27.405 MHZ L12 TP2 (R122) REGLER POUR
OBTENIR 6 VOLTS. PASSER
BANDE E CANAL 1 ET VERIFIER QUE
L’ON A 2 V
RX AM

CLARIFIER AU CENTRE
27.185 MHZ L13 OSCILLO SUR TP3

BANDE C REGLER POUR OBTENIR

MAXIMUM DE SIGNAL
RX AM
CLARIFIER AU CENTRE
IDEM L14 FREQUENCEMETRE SUR
TP3

AJUSTER POUR OBTENIR

16.490 MHZ
IDEM EN USB L15 IDEM POUR OBTENIR

16.4925 MHZ
IDEM EN LSB L16 IDEM POUR OBTENIR

16.4875 MHZ
IDEM EN USB L24 FREQUENCEMETRE SUR
TP4 REGLER POUR
OBTENIR

10.6975 MHZ
IDEM EN LSB L23 IDEM POUR OBTENIR

10.6925 MHZ
IDEM EN AM ET EN TX L15 FREQUENCEMETRE SUR
TP5 POUR OBTENIR 10.695
MHZ.

RECEPTION

CONDITIONS POINTS DE REGLAGES RESULTATS

BANDE C 27.185 MHZ AM L6 VISSER COMPLETEMENT
L8
NB/ANL COUPES

RF GAIN ET VOLUME
MAXI
IDEM L5 L7 L8 L9 REGLER POUR MAXI
SIGNAL
IDEMCANAL 1 L6 GENE SUR 26.965 MHZ

REGLER POUR SIGNAL

MAXI PUIS REVISSER D’UN
QUART DE TOUR
IDEM 27.185 MHZ VR1 REGLER POUR OBTENIR
S’9
IDEM VR2 SQUELCH
IDEM EN USB L3 OSCILLO SUR TP1 (D2)

REGLER POUR MAXI

SIGNAL
IDEM EN FM L4 REGLER POUR MAXI
SIGNAL
EMISSION

CONDITIONS POINTS DE REGLAGES RESULTATS

BANDE C 27.185 MHZ USB VR10 RETIRER PLATINE PCB-834
TX
METTRE AMPEREMETRE
SANS MODULATION ENTRE +TP8 ET - TP6

REGLER POUR OBTENIR 50

MA
IDEM VR9 IDEM ENTRE + TP8 ET - TP7

REGLER POUR OBTENIR 80

MA
IDEM USB L42 VR8 AU MAXI, L42 AU
MAXI
IDEM L41 L42 L43 REGLER POUR MAXI
INDICATION
IDEM BANDE E CANAL 40 L42 REGLER POUR MINIMUM
DE DIFFERENCE DU
CANAL 1 AU CANAL 40 DE
LA BANDE A A LA BANDE
E
IDEM CANAL 19 L30 REGLER POUR OBTENIR
MAXI TENSION SUR
VOLTMETRE HF
IDEM VR8 REGLER POUR OBTENIR
32.4 V DE SORTIE AO
VOLTMETRE HF
BANDE E CANAL 19 TX VR11 REGLER POUR OBTENIR 10
SANS MODULATION W
AM. TX BANDE E SANS VR7 REGLER LE S’METRE
MODULATION
BANDE C USB LSB SANS VR5 REGLER POUR MINIMUM
MODULATION DE PORTEUSE PARASITE
SUR USB ET LSB
BANDE E TX AM CANAL 19 VR12 POUR OBTENIR 90 % DE
MODULATION 1 KHZ 30 MOD
MV
IDEM EN FM VR4 REGLER POUR 3 KHZ DE
DEV
27.185 MHZ MOD VR3 GENE BF A 50 % DE
MODULATION +16DB

REGLER POUR OBTENIR

100 %

AU S’METRE
IDEM EN AM SANS MODUL VR6 REGLER POUR 27.185 MHZ
