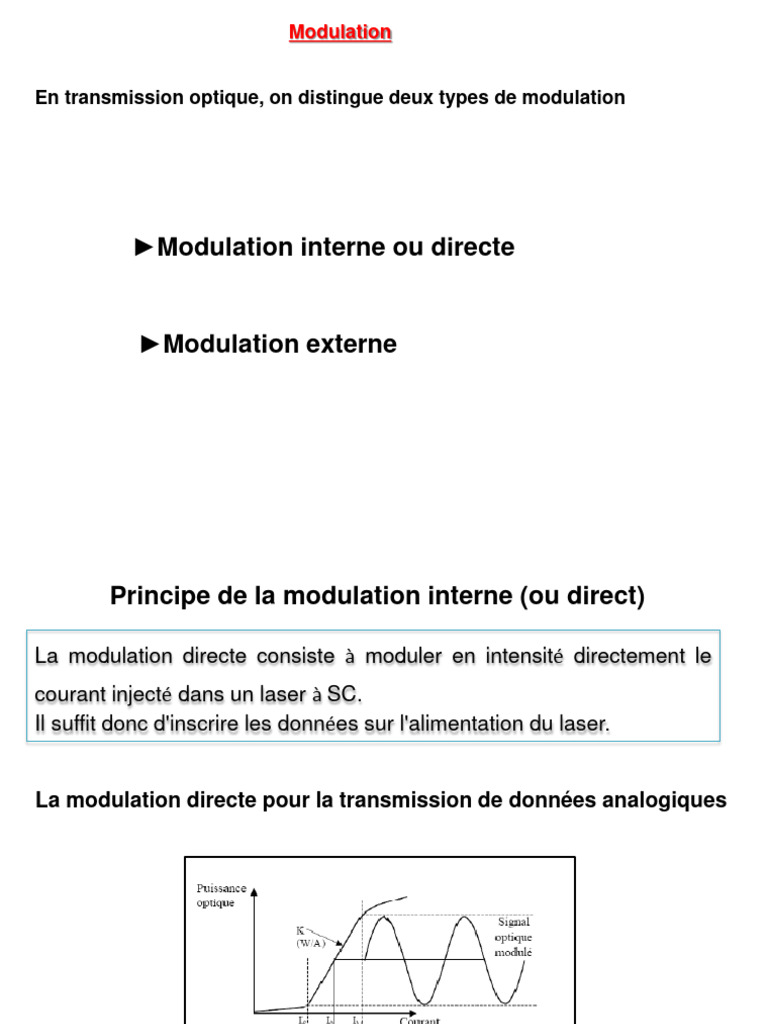

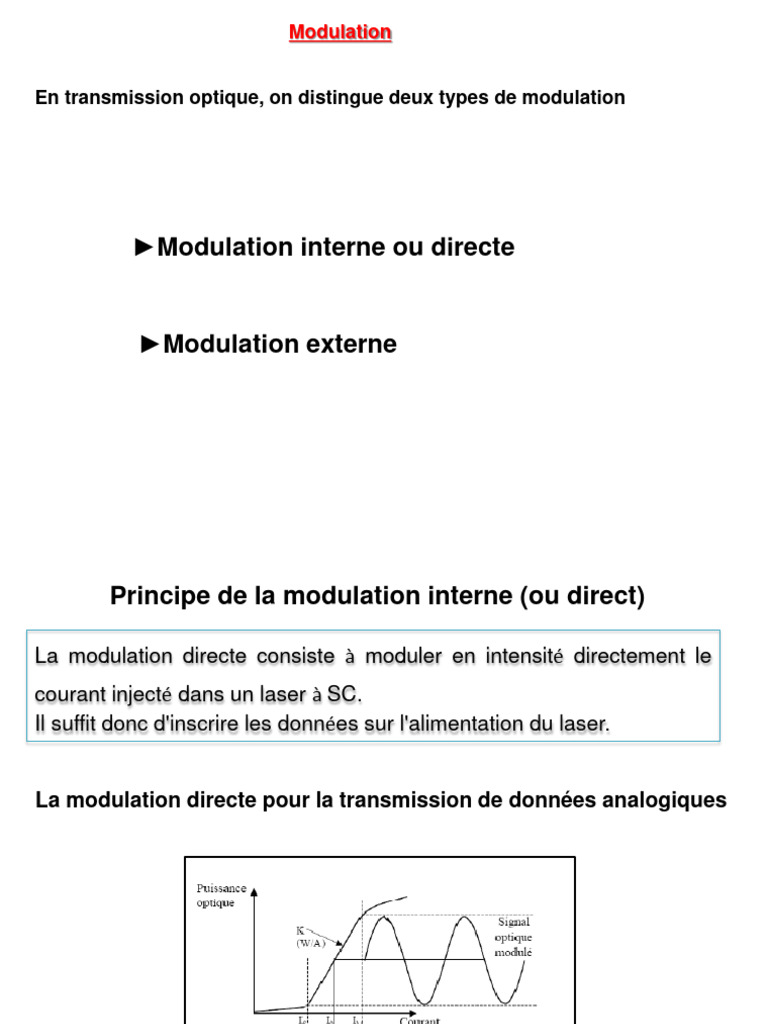

Modulation

En transmission optique, on distingue deux types de modulation

►Modulation interne ou directe

►Modulation externe
 Principe de la modulation interne (ou direct)

La modulation directe consiste à moduler en intensité directement le

courant injecté dans un laser à SC.
Il suffit donc d'inscrire les données sur l'alimentation du laser.

La modulation directe pour la transmission de données analogiques

2
 Modulation directe (ou Interne)
Le signal modulant est appliqué directement sur la source

La puissance de sortie est proportionnelle à l’intensité du

signal appliqué:
P(t)=P0(1+mx(t))
 Modulation du courant
But : transmission d’un signal par voie optique
Modulation du courant IDL
 modulation de Pout

∆P = hext X ∆I fm ~ qq GHz
Pout (mW)

hext Porteuse à c/lopt

Très grande devant fm

I (mA) Modulation rapide, haute

fréquence, de Popt
Ith
∆I 1/fm Bien adaptée pour les
télécommunications
optiques
+ modulation résiduelle de l (chirp) 4
 « Chirp » de fréquence
Popt

Modulation du Modulation du
courant puissance

+
l
Modulation de
longueur d’onde

P sans modulation Variation de

Variation
l’indice
l de T
0.05 nm
InGaAsP
l = 1.3 µm Puissance optique émise par la diode
fm = 100 MHz Laser en fonction du courant dans le
(d ’après Agrawal) cas d’informations numérisées et
synoptique de la modulation directe
de signaux numérisés
5
 « Chirp » de fréquence
Modulation résiduelle de la longueur d’onde d’émission
+ élargissement du spectre en modulation HF

Émission à tendance multimode

DFB/DBR
Diodes adaptées à la modulation rapide pour la transmission
d’informations par voie optique (f < 2,5 GHz) :
SMSR > 35 dB même avec une modulation du courant

Modulation externe

6
 Modulation externe
 La modulation externe consiste à graver les données
électriques sur un signal optique continu en utilisant un
modulateur

 Ainsi, les défauts de la modulation directe qui sont liés au laser

ne seront plus présents sur le signal optique.

 Le modulateur est commandé par une tension externe v(t),

modulée et représentative de l’information à transmettre. Cette
tension appliquée au modulateur a pour propriété de modifier le
facteur de transmission en intensité en sortie.

Le signal optique continu émis par le laser alimenté par un courant

constant est pur et peu dégradé;
 Modulation externe
Pour atteindre les fréquences de modulation très rapides ( f > 2,5 Gb/s,…) des
nouveaux standards de transmission télécom
modulateur
lDFB
diode
Popt
ILD CW

fm

Modulation externe de la puissance optique émise par la diode laser

→ l constant ( sans chirp)
→ Très hautes fréquences de modulation
→ Modulateur électro-optique ou électro-absorbant
8
 Modulation externe

Modulateur électro-optique:
indice de réfraction modifié par application d’un
champ électrique. Modulation de phase, d’amplitude

Modulateur à électro-absorption:
modification du spectre d’absorption d’un SC soumis
à un champ électrique

9
 La modulation externe
EFFET ELECTRO-OPTIQUE (effet Pockels)

 L’onde optique pure, issue de la source, est injectée dans un cristal

anisotrope, généralement en LiNbO3 (Niobate de Lithium

 Le courant d’injection du laser n’est pas modulé

 Les paramètres de l’onde optique se varient proportionnellement à la

variation des paramètres du milieu en particulier l’indice de réfraction.
 EFFET ELECTRO-OPTIQUE (effet Pockels)

Modification de l’indice de réfraction, sous l’effet d’un champ

électrique :

1 3 1 3 Vmod
n   r n Emod   r n
2 2 d

r :coefficient électro-optique.

d : distance entre les électrodes

Emod : champ électrique appliqué

Modulateur de phase utilisant une structure de type guide d’onde

rectangulaire mono-mode diffusée à la surface d’un substrat enLiNbO3

11
 Modulation externe avec Mach Zehnder
Un Mach Zehnder est un dispositif où la lumière circule dans deux
bras parallèles. Si les deux bras sont de même longueur et de
même indice, à la jonction les deux champs sont en phase et
s’ajoutent => on récupère alors l’énergie initiale.

Principe :
- Modulateur de phase

- Interféromètre MZ → Δφ1(t) = - Δφ2(t) = ± π/2

12
 Modulateur de Mach-Zehnder
Si pour une raison quelconque, les deux bras ne sont plus
équilibrés, les deux champs peuvent être en opposition de phase.
On peut rompre l’équilibre avec un faible changement d’indice dans
un des bras par effet électro-optique, thermique mécanique etc …

Ce dispositif permet de construire des capteurs (température, pression,

gaz (autour d’un des guides) …des commutateurs (‘switch’) …

13
 MODIFICATION DE LA PHASE

 Sur une distance z=Lmod E(z,t)=E0exp(j-z)

2
=-(mod0)Lmod=  nLmod
l0
Vmod l0
   V  3
V rn Lmod

14
 STRUCTURE GUIDE D’ONDE RECTANGULAIRE DIFFUSEE

CHAMPS ELECTRIQUES EN B

P0
E1  exp  j (   mod Lmod 
2
P0
E2  exp  j (   0 Lmod 
2

RECOMBINAISON DES CHAMPS DANS LE COUPLEUR DE SORTIE (SENS

CONCENTRATEUR)

E1 E2
E
2

2
Pout  EE 
P0

1  cos( )
2
15
 FONCTION DE TRANSFERT DU MODULATEUR

PUISSANCE DE SORTIE DU MODULATEUR

P0  Vmod (t ) 
Pout  1  cos  
2  V 

TENSION D’EXTINCTION Vπ

• Entre 5 et 8 V (LiNbO3)
• Inversement proportionnelle à Lmod
• Entre 7 et 8 cm à10 Gbit/s

16
Modulateur d’intensité de type Mach-Zehnder,
a) Photo, b) Squelette simplifié du modulateur

- Moins performants
- Plus Compacts

MODULATEURS MZ EN InP)- 40GHz

PRINCIPE DE LA MODULATION EXTERNE
SIGNAL DE
MODULANT

MODULATEUR
OPTIQUE

18
 Modulateur électro-absorbant
 Le principe du modulateur à électro-absorption consiste à pouvoir
commander l’absorption du matériau par une tension. Cette
technique est basée sur les phénomènes élecro-absorbants.

 En particulier ceci est obtenu par l’utilisation de l’effet Franz-Keldysh

dans lequel le gap d’un SC se trouve modifié sous l’action d’un champ
électrique extérieur. Ce champ appliqué produit une absorption
commandée en tension, comme un interrupteur.
transparent
Transmission (dB)

absorbant
Pin (dBm)
 Principe de fonctionnement du MEA

Effet électro-absorbant

Modification de l’absorption de certains matériaux à la suite de

l’application d’un champ électrique
A l=1550 nm :
• Maximum d’absorption pour un champ appliqué
• Minimum d’absorption pour un champ nul

Taux d’extinction statique

(SER)
Modulateur à Electro-absorption

Pas de Chirp adiabatique

Chirp transitoire ajustable
Modulation du signal optique en intensité
 Modulation du signal optique en intensité

Un driver est souvent présent entre les données et le

modulateur afin de fixer les niveaux de v(t) et choisir les
modifications du facteur de transmission.

Synoptique de la modulation externe.
