Essentiel à retenir : systèmes électriques / compétences exigibles bac S

I) dipôle RC II) dipôle RL III) circuit RLC Compétences exigibles

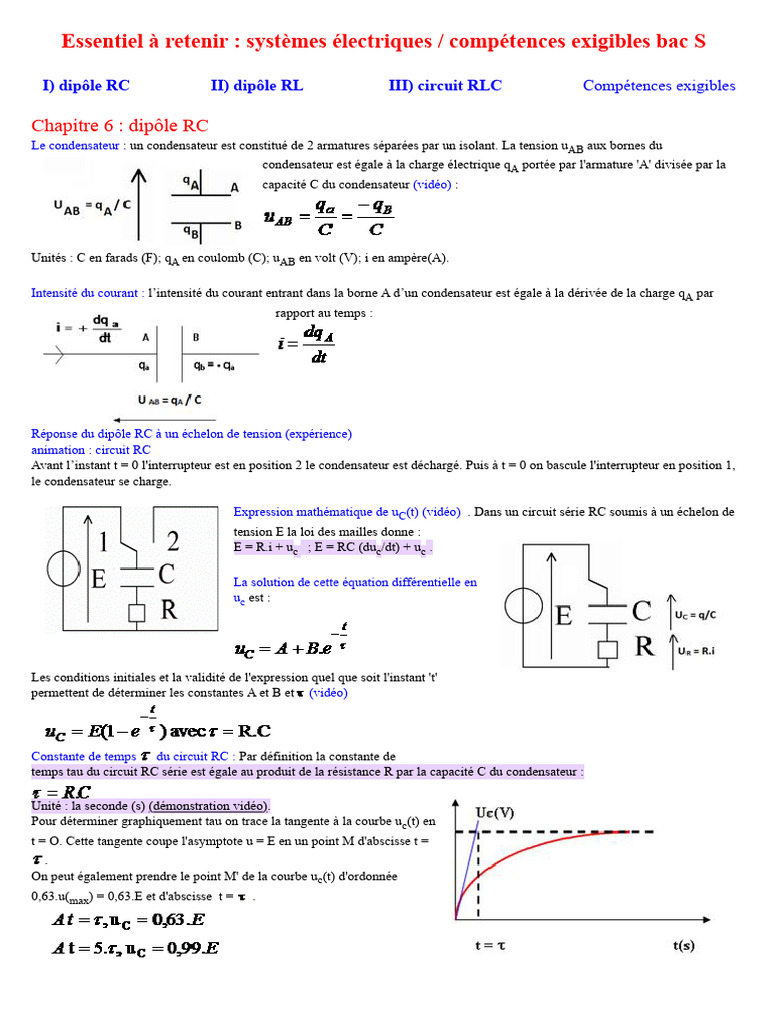

Chapitre 6 : dipôle RC
Le condensateur : un condensateur est constitué de 2 armatures séparées par un isolant. La tension uAB aux bornes du
condensateur est égale à la charge électrique qA portée par l'armature 'A' divisée par la
capacité C du condensateur (vidéo) :

Unités : C en farads (F); qA en coulomb (C); uAB en volt (V); i en ampère(A).

Intensité du courant : l’intensité du courant entrant dans la borne A d’un condensateur est égale à la dérivée de la charge qA par
rapport au temps :

Réponse du dipôle RC à un échelon de tension (expérience)

animation : circuit RC
Avant l’instant t = 0 l'interrupteur est en position 2 le condensateur est déchargé. Puis à t = 0 on bascule l'interrupteur en position 1,
le condensateur se charge.

Expression mathématique de uC(t) (vidéo) . Dans un circuit série RC soumis à un échelon de

tension E la loi des mailles donne :
E = R.i + uc ; E = RC (duc/dt) + uc .

La solution de cette équation différentielle en

uc est :

Les conditions initiales et la validité de l'expression quel que soit l'instant 't'
permettent de déterminer les constantes A et B et (vidéo)

Constante de temps du circuit RC : Par définition la constante de

temps tau du circuit RC série est égale au produit de la résistance R par la capacité C du condensateur :

Unité : la seconde (s) (démonstration vidéo).

Pour déterminer graphiquement tau on trace la tangente à la courbe uc(t) en
t = O. Cette tangente coupe l'asymptote u = E en un point M d'abscisse t =
.
On peut également prendre le point M' de la courbe uc(t) d'ordonnée
0,63.u(max) = 0,63.E et d'abscisse t = .
Décharge d'un condensateur dans la résistance : expression mathématique de uC (t) (vidéo)

Le condensateur étant chargé, on bascule l'interrupteur en position 2. Au cours de la

décharge du condensateur la loi des mailles donne :
uc+Ri = 0 donc uc+RC.(duc/dt) = 0
La solution de cette équation différentielle en uc est de la forme:

Les conditions initiales et la validité de cette solution quelque soit l'instant 't' donnent la solution :

Pour déterminer graphiquement tau tracer la tangente à la courbe à t = 0 s. Cette droite coupe l'axe des abscisses en t = (vidéo).

Energie électrique Ee emmagasinée par un condensateur (vidéo): L'énergie électrique Ee emmagasinée par un condensateur de
capacité C possédant une tension u à ses bornes et une charge q sur une des armatures est :

Unité: C en farad(F), u en volt(V), q en coulomb (C), Ee en joule (J).

Continuité de la tension aux bornes du condensateur : l'énergie du condensateur ne peut varier brusquement. Par conséquent la
tension aux bornes d'un condensateur est continue au cours du temps. Il en va de même pour la charge q car q = C.u. Par contre
l'intensité du courant i=dq/dt présente une discontinuité à la charge ou à la décharge.

chapitre 7 : dipôle RL
Tension aux bornes d’une bobine : une bobine ou solénoïde est constituée d’un
enroulement de fil conducteur posé sur un support isolant. Soit une bobine de
résistance ‘r’ et d’inductance L, lorsqu’elle est parcourue par un courant
d’intensité i quelconque la tension à ses bornes est (voir schéma):
unité : U en volt(V) ; i en ampère(A) ; r en ohm( ) ; L en Henry(H) ;

Etablissement du courant dans un circuit RL (expérience).

Animation
On considère un circuit comportant en série: un générateur parfait de f.e.m. E, un interrupteur, une bobine d'inductance L de
résistance interne r, un conducteur ohmique de résistance R. A l'instant t = 0 on ferme l'interrupteur.
La loi des mailles donne (vidéo):
E = R.i + Ldi/dt + r.i
La solution de cette équation différentielle en i est de la forme : i = A + Bek.t) .La condition initiale (i = 0) et la validité de cette
expression quel que soit l'instant ‘t’ donnent la solution suivante (vidéo) :
 est la constante de temps d’établissement du courant dans le circuit. Unités : i (A) ; E échelon de tension (V); r,R ( ); L(H);
(s).
Détermination graphique de la constante de temps
Pour déterminer graphiquement , il suffit de tracer la tangente à la courbe
i=f(t) à t = 0, celle ci coupe l’asymptote horizontale i = i(max) en un point M
d’abscisse t = .
A t = l’intensité i( ) = 0,63.i(max)
à t = 5. , i(5. )= 0.99. i(max) (le régime permanent est pratiquement atteint).
Rupture du courant dans le circuit :
Animation
on court-circuite la résistance et l'inductance. La tension aux bornes de
l'ensemble est alors nulle.
Loi des mailles :
Ldi/dt + R.i + r.i = 0
La solution de cette équation différentielle en i est de la forme:
i = A.ek.t
Les conditions initiales et la validité de cette expression quel que soit ‘t’
donnent la solution suivante (vidéo):

Unité : i (A); E(V) ; r,R (W ) ; L (H) ; t, (s).

Pour déterminer graphiquement , tracer la tangente à l’origine celle ci coupe
l’asymptote horizontale en t =
Energie emmagasinée par la bobine(vidéo). L’énergie magnétique Em
emmagasinée par une bobine d’inductance L parcourue par un courant
d’intensité i est:

Unités : L(H) ; E en joule(J) ; i en ampère (A) ;

Continuité du courant : l'énergie emmagasinée par la bobine ne peut varier brusquement. Or l'énergie est une fonction linéaire du
carré de l'intensité du courant. Par conséquent l'intensité du courant dans une bobine est une fonction continue du temps: Il y
a continuité du courant dans un circuit contenant une bobine. Par contre il y a discontinuité de la tension aux bornes d’une bobine
lorsqu'on soumet le circuit RL à un échelon de tension .

Chapitre 8 : circuit RLC

Décharge d'un condensateur dans un circuit RLC série (expérience)
Animation
Un condensateur chargé par un générateur de force
électromotrice E se décharge dans un circuit comportant une
bobine d'inductance L (de résistance négligeable), en série avec
une résistance R. Pour charger le condensateur on place
l'interrupteur en position 1. Pour le décharger on place
l'interrupteur en position 2.
Le régime pseudo périodique. Pour des valeurs faibles de
résistance, la décharge du condensateur dans un circuit RLC est
oscillante amortie. Elle est pseudo périodique de pseudo période
T. Il ne s'agit pas d'une oscillation périodique car l'amplitude des
oscillations um diminue au cours du temps.
Le régime apériodique : Pour une résistance trop importante, il
n'y a plus d'oscillation avant d'atteindre le régime permanent. La tension aux bornes du condensateur tend
vers O volt sans osciller.
Pseudo période T (vidéo) : pour une faible valeur de résistance, la pseudo
période T est peu différente de la période propre du circuit To (période
d'oscillation de la tension dans le cas d'un régime périodique ) :

unité : L(H) ; C(F) ; T,To(s)

Oscillateur non amorti : régime
périodique. On reprend un
schéma identique au précédent.
On charge le condensateur sous
une tension E, puis on le décharge
dans la bobine. Si la résistance
dans le circuit est nulle, la décharge est oscillante non amortie, il s'agit du régime
périodique, de période propre:

Expression uc= f(t) (vidéo) La tension uc aux bornes du condensateur dans le circuit
LC série est solution de l'équation différentielle du second ordre :

La solution de ce type d'équation est ( video) :

Aspect énergétique, oscillateur non amorti (vidéo)

Animation
Soit un condensateur possédant
une énergie électrique
Ee = ½.C.Uc2 en série avec une
bobine possédant une énergie
magnétique Em = ½ L.i2.
L'énergie totale emmagasinée par
le circuit est égale à la somme de
Ee et Em. L'énergie totale est
constante car il n'y a pas de perte
d'énergie :
E = Em+Ee = 1/2L.i2+1/2.C.Uc2

Oscillateur amorti, régime pseudo périodique : le circuit contient maintenant une résistance R. L'énergie totale d'un circuit RLC
