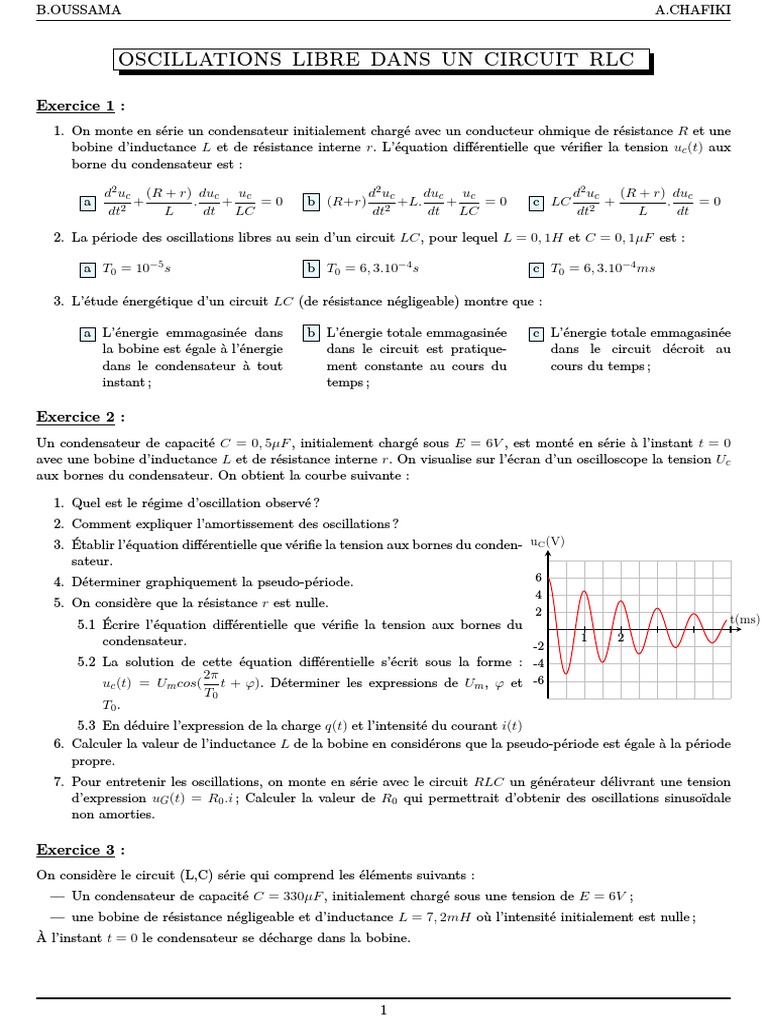

oscillations libre dans un circuit rlc

Exercice 1 :
1. On monte en série un condensateur initialement chargé avec un conducteur ohmique de résistance R et une
bobine d’inductance L et de résistance interne r. L’équation différentielle que vérifier la tension uc (t) aux
borne du condensateur est :

d2 uc (R + r) duc uc d2 uc duc uc d2 uc (R + r) duc

a + . + =0 b (R+r) +L. + =0 c LC + . =0
dt2 L dt LC dt2 dt LC dt2 L dt

2. La période des oscillations libres au sein d’un circuit LC, pour lequel L = 0, 1H et C = 0, 1µF est :

a T0 = 10−5 s b T0 = 6, 3.10−4 s c T0 = 6, 3.10−4 ms

3. L’étude énergétique d’un circuit LC (de résistance négligeable) montre que :

a L’énergie emmagasinée dans b L’énergie totale emmagasinée c L’énergie totale emmagasinée

la bobine est égale à l’énergie dans le circuit est pratique- dans le circuit décroit au
dans le condensateur à tout ment constante au cours du cours du temps ;
instant ; temps ;

Exercice 2 :
Un condensateur de capacité C = 0, 5µF , initialement chargé sous E = 6V , est monté en série à l’instant t = 0
avec une bobine d’inductance L et de résistance interne r. On visualise sur l’écran d’un oscilloscope la tension Uc
aux bornes du condensateur. On obtient la courbe suivante :

1. Quel est le régime d’oscillation observé ?

2. Comment expliquer l’amortissement des oscillations ?
3. Établir l’équation différentielle que vérifie la tension aux bornes du conden- uC (V)
sateur.
4. Déterminer graphiquement la pseudo-période. 6
4
5. On considère que la résistance r est nulle.
2
5.1 Écrire l’équation différentielle que vérifie la tension aux bornes du t(ms)
condensateur. 1 2
-2
5.2 La solution de cette équation différentielle s’écrit sous la forme : -4
2π
uc (t) = Um cos( t + ϕ). Déterminer les expressions de Um , ϕ et -6
T0
T0 .
5.3 En déduire l’expression de la charge q(t) et l’intensité du courant i(t)
6. Calculer la valeur de l’inductance L de la bobine en considérons que la pseudo-période est égale à la période
propre.
7. Pour entretenir les oscillations, on monte en série avec le circuit RLC un générateur délivrant une tension
d’expression uG (t) = R0 .i ; Calculer la valeur de R0 qui permettrait d’obtenir des oscillations sinusoïdale
non amorties.

Exercice 3 :
On considère le circuit (L,C) série qui comprend les éléments suivants :
— Un condensateur de capacité C = 330µF , initialement chargé sous une tension de E = 6V ;
— une bobine de résistance négligeable et d’inductance L = 7, 2mH où l’intensité initialement est nulle ;
À l’instant t = 0 le condensateur se décharge dans la bobine.

1
B.OUSSAMA A.CHAFIKI

1. Faire un schéma du montage électrique en indiquant la tension uc aux bornes du condensateur et uL aux
bornes de la bobine en convention récepteur.
2. Établir l’équation différentielle vérifiée par l’intensité du courant i(t) qui traverse le circuit.
3. On propose que la solution de cette équation différentielle est de la forme suivante :
2π
i(t) = Im cos( t + ϕ0 )
T0
Avec Im est une constante positif.
3.1 Que représente T0 ?
3.2 en considérant que i(t) est une solution de l’équation différentielle précédente ; déterminer l’expression
de T0 en fonction de L et C et calculer sa valeur.
3.3 Exprimer uc (t) en fonction de L , Im , T0 et t .
3.4 En tenant compte des conditions initiales, calculer la valeur de ϕ0 déterminer l’expression littérale de
Im en fonction de E,L et C.
3.5 Écrire les expressions de i(t) et uc (t) ;
3.6 Calculer les valeurs maximales Im et Um ;
3.7 Représenter dans le même graphe la forme des courbes i(t) et uc (t) sans tenir compte de l’échelle en
indiquant la période T0 ;
4. Étude énergétique
4.1 Écrire l’expression de Ee l’énergie emmagasinée dans le condensateur, Em l’énergie emmagasinée dans
la bobine et ET l’énergie globale du circuit en fonction de L, C, i(t) et uc (t).
4.2 En déduire les expressions littérales de Ee , Em et ET en fonction de L, C, T0 et t. Que peut-on conclure
pour ET ? Calculer sa valeur en mJ.
T0
4.3 Montrer que les deux fonction Ee (t) et Em (t) leur période est T = ;
2

Exercice 4 : National SM 2011

On réalise le montage électrique de la figure (1) composé de : 1 K
2

— un générateur de force électromotrice E = 6, 0V et de résistance interne

i
négligeable ; L
i
— un condensateur (C) de capacité réglable ; E
C uC
— Une bobine (B) de coefficient d’inductance L réglable et de résistance
négligeable ; R
— un conducteur ohmique (D) de résistance R réglable ;
— un interrupteur (K). Figure 1
On règle la résistance sur la valeur R = 20Ω et l’inductance sur la valeur 1, 0H et on règle la capacité du
condensateur sur C = 60µF .
Après avoir chargé complètement le condensateur (C), on bascule l’interrupteur (K) à l’instant t=0 à la position
(2).
Un dispositif approprié permet de visualiser l’évolution des tensions uc aux bornes du condensateur (C), uR aux
bornes du conducteur ohmique (D) et uL aux bornes de la bobine (B). On obtient les courbes (a) , (b) et (c)
représentées dans la figure(2).
1. la courbe (a) représente l’évolution de la tension uc en fonction du temps. quelle est parmi les deux courbes
(b) et (c) celle correspondant à la tension uL ? justifier la réponse.
2. A partir des courbes ci-dessous :
2.1 Déterminer la valeur de l’intensité de courant passant dans le circuit à l’instant t1 = 8, 54.10−2 .
2.2 Préciser le sens du courant dans le circuit entre les instants t1 et t2 = 10, 98.10−2 s.

2
B.OUSSAMA A.CHAFIKI

uc (t)

t(s) t(s)
t(s)

3V 0.4V
3V
La courbe (c) La courbe (b)
La courbe (a)
4, 88.10−2 s 4, 88.10−2 s
4, 88.10−2 s

Figure 2

3. Établir l’équation différentielle vérifiée par la charge q du condensateur (C).

4. La solution de l’équation différentielle s’écrit sous la forme
R
− t 2π
q(t) = A.e 2L .cos( t − 0, 077)
T
Déterminer la valeur de la constante A en donnant le résultat avec trois chiffres significatifs .
5. On utilise le montage représenté dans la figure (1), et on règle la résistance R sur la valeur R = 0Ω et la
capacité du condensateur sur la valeur C = 60µF , dans ce cas l’expression de q(t) s’écrit sous la forme :
1
q(t) = qm cos( √ t)
LC

5.1 Établir l’expression littérale de l’énergie électrique Ee et celle de l’énergie magnétique Em en fonction
du temps.
5.2 Montrer que l’énergie totale ET de l’oscillateur se conserve aux cours du temps . Calculer sa valeur .
