Merise 2

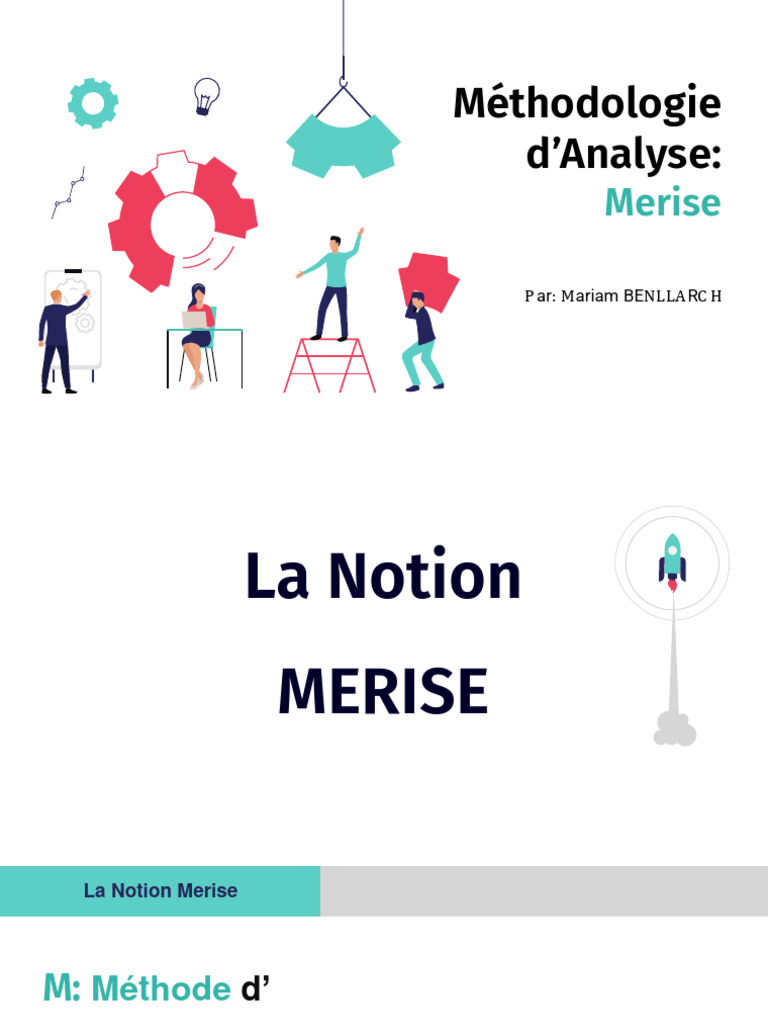

Méthodologie
d’Analyse:
Merise
P ar: Mariam BENLLARC H

La Notion
MERISE
La Notion Merise
M: Méthode d’
E: Etude et de
R: Réalisation
I: Informatique pour les
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’
E: Etude et de
R: Réalisation
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’ Méthode de modélisation

pour proposer des solution
E: Etude et de informatiques
R: Réalisation
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’ Méthode de modélisation

pour proposer des solution
E: Etude et de informatiques
R: Réalisation
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’
E: Etude et de Modélisation
R: Réalisation
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’
R: Réalisation
S: Systèmes d’
E: Entreprise
La Notion Merise
M: Méthode d’
R: Réalisation +
I: Informatique pour les Système
S: Systèmes d’ d’Entreprise
E: Entreprise
La Notion Merise Système
Définition
Un ensemble identifiable, ayant une fonction clairement définie, doté d'une structure qui
évolue dans le temps, et dans un environnement, pour une finalité.
Définition
Un ensemble identifiable, ayant une fonction clairement définie, doté d'une structure qui
évolue dans le temps, et dans un environnement, pour une finalité.
Exemple: Fabricant d'applications mobiles et web
Un ensemble identifiable = c’est une entreprise

Fonction clairement définie = La création d'applications mobiles et web
Environnement = état, concurrents, clients, fournisseurs, banques, employés, …
Finalité = faire du bénéfice
Système
Système de pilotage
Système d’information
Système opérant
Système
• Système opérant : Siège de l’activité de
production, transforme les flux entrant en flux
Système de pilotage
sortant (Matières premières -> Produits finis).
• Système de pilotage:
• Siège de l’activité décisionnelle.
• Gestion de l’entreprise/ production.
Flux Système opérant Flux

entrant sortant
Système
• Système d’information :
• lien entre les deux systèmes.
Système de pilotage (SP)
• informe le SP des performances du SO.
• transmet au SO les instructions du SP.
(SI)
Flux Système opérant (SO) Flux

entrant sortant
La Notion Merise Système: Système d’information
Définition
Le système d'information (SI) représente l'ensemble des ressources (personnes, les

matériels informatiques, les logiciels) organisées pour collecter, stocker, traiter et
communiquer les informations.
La Notion Merise
M: Méthode d’
R: Réalisation +
I: Informatique pour les Système
S: Systèmes d’ d’Entreprise
E: Entreprise
La Notion Merise La Modélisation
Besoin d'une application

mobile pour la gestion des
ventes
 Choisir les ventre
 Ajouter les ventes dans un panier
 Modifier le panier
 Acheter le panier Application
 … mobile
Il ne convient pas de se lancer

tête baissée dans l’écriture du
code !
Entreprise de vente des

Développeur
produits naturels
Besoin d'une application

mobile pour la gestion des
ventes
 Choisir les ventre
 Ajouter les ventes dans un panier
 Modifier le panier
 Acheter le panier Application
 … mobile
Cycle de vie du développement

d'un projet informatique
Entreprise de vente des

Développeur
produits naturels
Développeur Application mobile
Cycle de vie du développement d'un projet informatique :
 Analyse: Etude de l'existant, expression des besoins, définition des

limites.
 Modélisation: Création des solutions pour les besoins d'un projet
informatique. Cette création est présentée sous forme des modèles.
 Programmation: Implémenter une base de données, choisir le
SGBD, choisir le langage de programmation.
 Test: Des simulations, correction des erreurs.
Développeur Application mobile
Cycle de vie du développement d'un projet informatique :
 Analyse: Etude de l'existant, expression des besoins, définition des

limites.
 Modélisation: Création des solutions pour les besoins d'un projet
informatique. Cette création est présentée sous forme des modèles.
 Programmation: Implémenter une base de données, choisir le
SGBD, choisir le langage de programmation.
 Test: Des simulations, correction des erreurs.
La Notion Merise La Modélisation: Modèle
Un modèle est une simplification de la réalité qui permet de mieux comprendre le

système à développer (ex: un plan, une carte, un schéma électronique ...).
La Notion Merise La Modélisation: Objectifs
 Pour visualiser le système comme il est ou comme il devrait l'être.
 Pour valider le modèle vis à vis des clients.
 Pour spécifier les structures de données et le comportement du système.
 Pour fournir un guide pour la construction du système.
 Pour documenter le système et les décisions prises.

Comment
Modéliser avec
Merise ?
Comment Modéliser avec Merise Les Niveaux
• Ce qu’il faut faire

1. Niveau Conceptuel
• QUOI ?
2. Niveau • La manière de faire

Organisationnel • QUI, QUAND OU?
• Choix des moyens et ressources

3. Niveau Logique
• Pour les données
• Les moyens de le faire

4. Niveau Physique
• Comment ?
Comment Modéliser avec Merise Les Découpages
1. Communication • Flux d’informations et messages entre systèmes
2. Traitement • Traitement des messages (à la réception ou à l’émission)
3. Données • Structure de mémorisation des informations (tables et champs)

Comment Modéliser avec Merise Les Modèles
Flux
MCF
MOF
MLF
MPF
MCF = Modèle Conceptuel de Flux MOF = Modèle Organisationnel de Flux

MCD = Modèle Conceptuel de Données MOT = Modèle Organisationnel de Traitement
MCT = Modèle Conceptuel de Traitements MOD = Modèle Organisationnel de Données
MLC = Modèle Logique de flux MPF = Modèle Physique de Flux

MLT = Modèle Logique de Traitement MPT = Modèle Physique de Traitement
MLD = Modèle Logique de Données MPD = Modèle Physique de Données
Modèle
Conceptuel des
Flux (MCF)
MCF Présentation
Définition
Le modèle conceptuel de Flux (MCF) a pour but de modéliser les arcs de

communication (les flux) entre les différents intervenants (ou acteurs) d'un projet
ou d'une application.
Le MCF est basé sur 3 Concepts:
 l’acteur
 le flux
 Système
MCF Acteur
 L'acteur représente une unité active intervenant dans le fonctionnement d’un

système.
 Un acteur «fait quelque chose», il est actif.
 On distingue des acteurs internes ou externes:
 Les acteurs internes: Les acteurs qui appartiennent au système d'une
entreprise (ex: les dirigeants et les salariés, les actionnaires, ...).
 Les acteurs externes : qui sont en dehors du système d'une entreprise (ex:
les clients, les fournisseurs, les concurrents, ...).
MCF Acteur
Formalisme
Un acteur est modélisé de la façon suivante :
Nom Acteur Nom Acteur

Interne Externe
MCF Flux
 Le flux représente un échange entre deux acteurs.

 Un flux a toujours son origine ou sa destination dans le domaine d’étude.
Formalisme
Un flux est modélisé de la façon suivante :
Nom Flux
MCF Système
 Le système qu'on veut étudier.
Formalisme
Un système est modélisé de la façon suivante :
Nom du Système
MCF Exemple
Une entreprise commerciale est constituée de trois services principaux (ventes, comptabilité
et magasin).
Pour chaque commande passée, le bon est transmis du service vente au service comptabilité
qui envoie la facture au client (qui lui, renverra le règlement).
Le service ventes enverra un bon de sortie au magasin pour le déstockage. Ce dernier
envoie le bon de livraison et la commande au client et le bon de commande fournisseur au
fournisseur.
En ce qui concerne les stocks, c'est le magasin qui décide seul du réapprovisionnement.
MCF Exemple
• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

Fournisseur.
.
MCF Exemple
et magasin).
Pour chaque commande passée, le bon est transmis du service ventes au service
comptabilité qui envoie la facture au client (qui lui, renverra le règlement).
fournisseur.
MCF Exemple

Fournisseur.
• On dénombre ensuite sept flux :

(1) et (2) Bon de commande : (du client au service ventes et du service ventes au service comptabilité).
MCF Exemple
et magasin).
fournisseur.
MCF Exemple

Fournisseur.

(3) Facture : du servie comptabilité au client.
(4 )Règlement : du client au service comptabilité.
MCF Exemple
et magasin).
fournisseur.
MCF Exemple

Fournisseur.

(5 )Bon de sortie : du service ventes au magasin.
MCF Exemple
et magasin).
fournisseur.
MCF Exemple

Fournisseur.

(5 )Bon de sortie : du service ventes au magasin.
(6 )Bon de livraison+commande : du magasin vers le client.
(7 )Bon de commande fournisseur : du magasin vers le fournisseur.
MCF Exemple
(1) et (2): Bon de commande

(3): Facture
(4 ): Règlement
(5 ): Bon de sortie
Entreprise
(6 ): Bon de livraison+commande
Client 1 (7 ): Bon de commande fournisseur
Service
ventes
3 Fournisseur
4 2
Service
comptabilité 5
7
6
Magasin
Décision
MCF Exercice 1
Le demandeur désirant obtenir une carte bleue doit en faire la demande auprès
de son agence.
La carte bleue n’est pas accordée si le demandeur n’est pas un client de

l’agence.
Chaque jour, l’agence transmet au centre de gestion des cartes bleues les
demandes de ses clients.
Dès que l’agence a reçu la carte bleue en provenance du centre, elle adresse au
client un avis de mise à disposition et un avis de prélèvement de la cotisation
annuelle. Le client vient alors retirer sa carte.
MCF Exercice 2
Gestion de commandes
Les commandes des clients sont saisies au niveau des comptoirs d'accueils régionaux et
sont transmises chaque soir au siège central de la société.
Tous les matins, le service magasin du siège traite les commandes reçues la veille : il édite
pour chaque commande des bons de réquisition. Ces bons sont transmis aux magasiniers
qui sortent les articles des stocks, pointent manuellement les bons, puis apportent les
articles au service emballage, afin qu'ils soient conditionnés le jour même.
Dès le lendemain, le service emballage expédie les colis aux clients. En fin de semaine, le
centre de traitement informatique du siège édite les factures qui correspondent aux
commandes de la semaine.
Modèle
Conceptuel de
Données (MCD)
MCD Définition
MCD est un modèle chargé de représenter sous forme graphique les données du système
d’information à étudier.
MCD Concepts
Entité
Propriété Association
Cardinalité
MCD Entité
Une entité est la représentation d'un élément concret ou abstrait ayant un rôle dans le
système que l'on désire décrire.
Exemple:
Une université est un système. Et dans l’université, il y a des éléments qui font partie de son
système :
Enseignant, étudiant, classe, cours, planing, etc …
• Les éléments concret sont: Enseignant et étudiant.

• Les éléments abstrait sont: classe, cours, planing.
MCD Entité
Le modélisateur définit les entités d'un système à partir des éléments concrets ou abstraits
utilisés dans le discours.
Exemple:
Le client a passé une commande d'un ensemble de produit naturels.
Dans cet exemple, nous distinguons les éléments suivants qui seront modélisés en entité :
 Client,
 Commande,
 Produit Naturel.
MCD Entité
Une entité est représentée graphiquement par :
Libellé Client
Liste des propriétés Nom Client

….f Adresse Client
….f Tel Client
….f Ville Client
Exemple
….f
MCD Concepts
Entité
Cardinalité
MCD Propriété
• Une entité est un élément du monde réel et doit avoir des informations les caractérisant.
• Les caractéristiques sont les propriétés d'une entité.
Exemple:
Chaque client doit avoir un nom, une adresse, un numéro de téléphone et une ville.
Client
Propriétés Nom Client
de l’entité Adresse Client
Client Tel Client
Ville Client
MCD Occurrence d’une Entité
• Une occurrence d'une entité est un élément individualisé appartenant à cette entité.
• On peut représenter une entité comme un ensemble où les éléments sont les occurrences:
MCD Occurrence d’une Entité
Exemple de la modélisation des occurrences d’une entité:
Entité Occurrences
Client Client Client

Client
Nom Nom: Amine Nom: Salma
Age Age: 22 Nom: Mohamed Age: 36
Ville Ville: Marrakech Age: 29 Ville: Rabat
Ville: Agadir
MCD Propriété Particulière
• Une propriété particulière, appelée identifiant, permet de distinguer toutes les occurrences
de l’entité.
• L’identifiant est toujours souligné. L’identifiant est une propriété qui ne peut pas changer au
cours du temps pour une occurrence.
Exemple:
L'identifiant de la propriété Client est Code client. Chaque client a un code unique.
Client
Code client
Nom client
Identifiant
Age client
Ville client
MCD Concepts
Entité
Cardinalité
MCD Association
L'association est un lien entre deux entités (ou plus). On doit lui donner un nom, souvent un
verbe, qui caractérise le type de relation entre les entités.
Exemple:
Client Commande
Code client N° commande
Nom client Passer
Age client Date commande
Ville client
Association
MCD Association
Une relation peut avoir une ou plusieurs propriétés. Il s’agit de propriétés qui ne peuvent
prendre de sens qu’avec la présence des entités composant la relation.
Exemple:
Etudiant Attestation Formation

Code étudiant Avoir N° formation
Nom client Titre formation
Année
Age client Domaine formation
Ville client
MCD Concepts
Entité
Cardinalité
MCD Cardinalité
Les cardinalités permettent de caractériser le lien qui existe entre une entité et la relation à
laquelle elle est reliée. La cardinalité d'une relation est composée d'un couple comportant une
borne maximale et une borne minimale, intervalle dans lequel la cardinalité d'une entité peut
prendre sa valeur:
• la borne minimale (généralement 0 ou 1) décrit le nombre minimum de fois qu'une entité
peut participer à une relation.
• la borne maximale (généralement 1 ou n) décrit le nombre maximum de fois qu'une entité
peut participer à une relation.
MCD Cardinalité
Exemple:
Etudiant Min, Max Min, Max

Diplôme
Code étudiant Posséder N° diplôme
Nom client Titre diplôme
Année
Age client Filière diplôme
Ville client
Cardinalités
MCD Cardinalité
Exemple:
Etudiant Diplôme
0, N 1, N
Code étudiant Posséder N° diplôme
Nom client Titre diplôme
Année
Age client Filière diplôme
Ville client
• Une cardinalité 1.N signifie que chaque entité appartenant à une classe d'entité participe
au moins une fois à la relation.
• Une cardinalité 0.N signifie que chaque entité appartenant à une classe d'entité ne
participe pas forcément à la relation.
MCD Cardinalité
Exemple:
Auteur Livre
1, N 1, 1
Ecrire
Code auteur N° livre
Nom Titre livre
Année
Age
Ville
• Une cardinalité 1.1 signifie qu’une entité appartient seulement à une seule entité.
MCD Étude de cas
Une banque désire posséder un SGBD pour suivre ses clients. Elle désire ainsi stocker
les coordonnées de chaque client (nom, prénom adresse), et les comptes dont elle
dispose ainsi que leur solde (sachant par ailleurs que certains compte ont plusieurs
bénéficiaires). O n enregistre également les opérations relatives à ces comptes
(avec leur date et le montant).
MCD Exercice 1
On souhaite modéliser un système d’un magasin pour la gestion des ventes des produits
naturels.
Les produits naturels du magasin possèdent une référence (un code), un nom et un prix
unitaire.
Les clients ont une identité (nom, prénom, adresse).
Les clients passent des commandes de produits. On mémorise la date de la commande.
Pour chaque commande, le client précise une adresse de livraison.
La commande concerne un certain nombre de produits, en une quantité spécifiée pour chaque
produit.
MCD Exercice 2
Une université désire gérer la participation de ses étudiants à divers concours de développement des
applications web et mobiles. Chaque étudiant est encadré par un enseignant de l’université.
Dans chaque concours, l’étudiant doit réaliser une application qu’il choisit lui-même. Le jury accorde toujours
un nombre de points qui permet d’établir le classement.
On désire connaître les concours auxquels ont participé les étudiants, l’application réalisé, la place et le
nombre de points qu’ils ont obtenus (NB : pour la place, on ne gère que les étudiants de l'université).
Les informations collectées sont :
- nom de l’étudiant
- prénom de l’étudiant
- nom de l'encadrant
- prénom de l'encadrant
On se propose de modéliser la base de données d'un hôpital.
- L'hôpital a un ensemble d'employés qui sont des docteurs et des infirmières. Chaque employé possède un
numéro d'employé, un nom, un prénom, une adresse et un numéro de téléphone.
- L'hôpital est composé de plusieurs services, pour lesquels on connaît le code, le nom, le bâtiment et le
directeur, qui est en fait un docteur.
- Chaque service contient plusieurs salles. Une salle est représentée par un numéro, un surveillant et le nombre
de lits qu'elle possède. Le numéro de salle est local à un service (i.e., chaque service possède une salle numéro
1). Un surveillant est un infirmier.
- Un infirmier est affecté à un service et à un seul.
- Les docteurs ne sont pas affectés à un service particulier, mais on connaît sa spécialité.
- On connaît aussi pour chaque infirmier sa rotation et son salaire.
- Les malades de l'hôpital sont représentés par un numéro, un nom, un prénom, une
adresse et un numéro de téléphone.
- Un malade est hospitalisé dans une salle avec un numéro de lit et son diagnostic. Il est
soigné par un docteur. Au cas où il y a des complications, il peut être transféré dans un
autre service avec une autre salle.
Modèle Logique de
Données (MLD)
MLD Définition
Le MLD est une traduction du MCD .Le MLD est l’expression du MCD dans le Système de
Gestion des Bases de Données (SGBD) choisi.
MLD Définition
Le MLD est une étape intermédiaire pour passer du modèle E/A (Entité/Association), qui est
un modèle sémantique, vers une représentation physique des données (SGBD relationnel).
MCD MLD MPD

MLD Concepts
 Plus proche du modèle physique.
 Ne contient que des tables qui possèdent des attributs et une ou
plusieurs clés.
 Toutes les tables ont un nom unique.

MLD Passage du MCD au MLD
 Toute entité devient une table et conserveses attributs et son identifiant qui
devient son clé primaire.
MCD: MLD:
 Entité  Table
 Propriétés  Attributs
 Identifiant  Clé primaire
 Les associations entre les entités devient des liens entre les tables qui sont exprimés
par des clés étrangères.
 Une clé étrangère est un (ensemble) d'attribut(s) d'une table T2 qui fait référence à la
clé primaire d’une table T1.
Clé
Primaire
Clé
Etrangères
Association (x,n avec x,1)
La Clé Primaire de la table à la cardinalité (X,n) devient une Clé Etrangère dans la table
à la cardinalité (X,1)
Association (x,n avec x,1)
Exemple:
MCD
MLD
Association (x,n avec x,n)
 Il y a création d'une table supplémentaire ayant comme Clé Primaire une clé composée des
identifiants des 2 entités.
 Si la relation est porteuse de donnée, celles ci deviennent des attributs pour la nouvelle
table.
Association (x,n avec x,n)
Exemple:
MCD
MLD
Association (0,1 avec 1,1)
 La Clé Primaire de la table à la cardinalité (0,1) devient une Clé Etrangère dans la table à la
cardinalité (1,1).
Exemple:
MCD
MLD
 On duplique la clé d'une des tables dans l'autre. Lorsque la relation contient elle même des
propriétés, celles-ci deviennent également attributs de la table dans laquelle a été ajoutée
la clé étrangère.
0,1
Exemple: Soit on migre la clé primaire de la table Entreprise dans la table Salarié, soit on fait l'inverse.
Salarié Entreprise
0,1
Code Salarié No Entreprise
MCD Nom Entreprise
Nom
Prénom
Salarié Entreprise
Code Salarié No Entreprise
MLD
Nom Nom Entreprise
Prénom # Code Salarié
Association Supérieure
 Il y a création d'une table supplémentaire ayant comme Clé Primaire une clé
composée des identifiants des 2 entités.
Exemple de MCD:
MLD de l’exemple:
Deux association pour une entité
 On ajoute une clé étrangère qui fait référence à la clé primaire de la même table.
Deux association pour une entité
Exemple:
MCD
MLD
Deux association pour deux entité
 Si plusieurs relations existent entre deux entités, on les traite séparément.
Exemple de MCD:
Deux association pour deux entité
MLD de l’exemple:
MLD Exercice 1
diriger
 Transformez le MCD Salarié
0,1
Entreprise
1,1
NoSalarié NoEtreprise
suivant en MLD en Nom Nom
Prénom Adresse_Siège
Adresse employer Code_postal_Siège
respectant toutes les Code_postal
1,n 1,n
Localité_Siège
Localité Date_Entrée
règles de passage Date_Sortir 1,1
Fonction
être_attesté
MCD à MLD. 0,n
1,n remplaçant
0,n
Médecin
Consulter NoMédecin remplacer
0,n
Date Nom
Date_Début
Prénom
Date_Fin
1,n
Adresse
Code_postal
Localité
Raport_médical
NoRapport
Conclusion_médicale 0,n
Conclusion_professionnelle remplacé
MLD Etude de cas: Gestion des étudiants pour une
école d’ingénierie

Merise 2

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Merise 2

Transféré par

Droits d'auteur :

Formats disponibles

Méthodologie

P ar: Mariam BENLLARC H

M: Méthode d’ Méthode de modélisation

M: Méthode d’ Méthode de modélisation

Exemple: Fabricant d'applications mobiles et web

Un ensemble identifiable = c’est une entreprise

Flux Système opérant Flux

Flux Système opérant (SO) Flux

Le système d'information (SI) représente l'ensemble des ressources (personnes, les

Besoin d'une application

Il ne convient pas de se lancer

Entreprise de vente des

Besoin d'une application

Cycle de vie du développement

Entreprise de vente des

Développeur Application mobile

Cycle de vie du développement d'un projet informatique :

 Analyse: Etude de l'existant, expression des besoins, définition des

Développeur Application mobile

Cycle de vie du développement d'un projet informatique :

 Analyse: Etude de l'existant, expression des besoins, définition des

Un modèle est une simplification de la réalité qui permet de mieux comprendre le

 Pour visualiser le système comme il est ou comme il devrait l'être.

 Pour valider le modèle vis à vis des clients.

 Pour spécifier les structures de données et le comportement du système.

 Pour fournir un guide pour la construction du système.

 Pour documenter le système et les décisions prises.

• Ce qu’il faut faire

2. Niveau • La manière de faire

• Choix des moyens et ressources

• Les moyens de le faire

1. Communication • Flux d’informations et messages entre systèmes

2. Traitement • Traitement des messages (à la réception ou à l’émission)

3. Données • Structure de mémorisation des informations (tables et champs)

MCF = Modèle Conceptuel de Flux MOF = Modèle Organisationnel de Flux

MLC = Modèle Logique de flux MPF = Modèle Physique de Flux

Le modèle conceptuel de Flux (MCF) a pour but de modéliser les arcs de

 L'acteur représente une unité active intervenant dans le fonctionnement d’un

Un acteur est modélisé de la façon suivante :

Nom Acteur Nom Acteur

 Le flux représente un échange entre deux acteurs.

Un flux est modélisé de la façon suivante :

 Le système qu'on veut étudier.

Un système est modélisé de la façon suivante :

• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

• On dénombre ensuite sept flux :

• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

• On dénombre ensuite sept flux :

• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

• On dénombre ensuite sept flux :

• On dénombre cinq acteurs : Client, Service ventes, Service comptabilité, Magasin et

• On dénombre ensuite sept flux :

(1) et (2): Bon de commande

La carte bleue n’est pas accordée si le demandeur n’est pas un client de

Enseignant, étudiant, classe, cours, planing, etc …

• Les éléments concret sont: Enseignant et étudiant.

Une entité est représentée graphiquement par :

Liste des propriétés Nom Client

Exemple de la modélisation des occurrences d’une entité:

Client Client Client

Etudiant Attestation Formation

Etudiant Min, Max Min, Max

MCD MLD MPD
