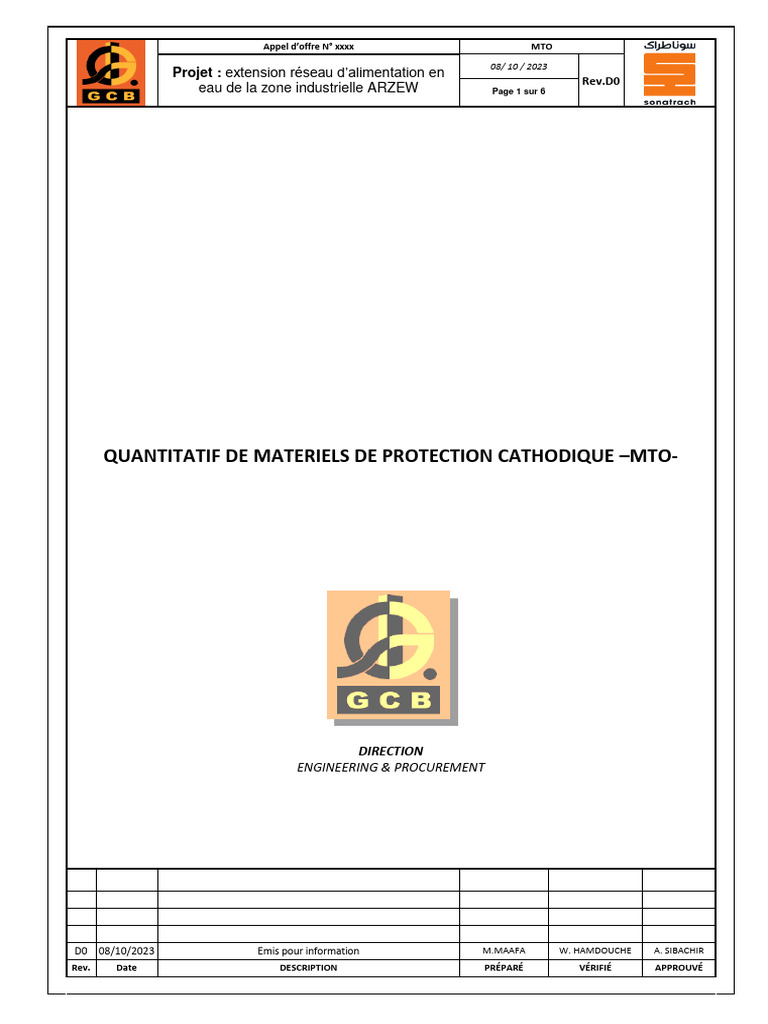

Appel d’offre N° xxxx MTO

08/ 10 / 2023
Projet : extension réseau d’alimentation en
Rev.D0
eau de la zone industrielle ARZEW Page 1 sur 6

QUANTITATIF DE MATERIELS DE PROTECTION CATHODIQUE –MTO-

DIRECTION
ENGINEERING & PROCUREMENT

D0 08/10/2023 Emis pour information M.MAAFA W. HAMDOUCHE A. SIBACHIR

Rev. Date DESCRIPTION PRÉPARÉ VÉRIFIÉ APPROUVÉ
 Appel d’offre N° xxxx MTO

Projet : extension réseau d’alimentation en eau 08/ 10 / 2023

de la zone industrielle ARZEW Rev.D0

Page 2 sur 6

HISTORIQUES DES RÉVISIONS

DATE RÉV. DESCRIPTION RÉF. SECTION

08/10/2023 D0 Emis pour information

REGISTRES DES ATTENTES (HOLDS)

Nº RAISON DE L’ATTENTE SECTION DE RÉFÉRENCE

 Appel d’offre N° xxxx MTO

Projet : extension réseau d’alimentation en eau 08/ 10 / 2023

de la zone industrielle ARZEW Rev.D0

Page 3 sur 6

N° Désignation Unité Quantité Observation

I-MTO POUR SYSTEME DE PROTECTION CATHODIQUE EXTERNE DU BAC N°1
Transformateur redresseur 100A / 150V, IP 65 type
I-01 U 1
refroidissement à l'huile pour protection externe
I-02 Boitier de jonction positive (PJB) IP 55 U 1
I-03 Boitier de jonction négative (NJB) IP 55. U 1
I-04 Coffret de mesures (CM) IP 55 U 1
I-05 Anode ruban MMO Ml 1800
I-06 Barres de distribution TI Ml 400
I-07 Power feed 17 U
Tube de monitoring de 6ml revêtue par une membrane
I-08 géotextile de diamètre (DN 80) PVC coupé laser avec U 9
raccord de connexion fileté
I-09 Bouchons filetés pour tube PVC DN 80 en « Y » U 2
Corde en polypropylène a installée dans le tube de
I-10 M 100
monitoring
Électrode de référence portable type Cu/CuSO4 pour
monitoring à l'intérieur du tube de PVC DN 80 installé
I-11 sous le bac, complet avec 55 ml de câble souple 1x10 U 2
mm² type RHW-USE avec des anneaux métalliques de
chaque côté
Électrode de référence permanente CUCUSO4 pour
I-12 installation sous le BAC, complet avec 5 ml de câble U 09
1X10 mm² XLPE/PVC
Coupons de corrosion avec une surface de contact 25
I-13 mm² pour installation sous les bacs, complet avec 5 mL U 09
de Câble 1x10 mm² XLPE/PVC
I-14 Cristaux de CuSO4 Gr 250
Machine à souder avec électrode de rechange ’’Spot
I-15 U 1
welding machine’’
I-16 Cellule de polarisation ''polarisation cell type PCR 14 KA'' U 4
I-17 Parasurtenseur SG4 pour bride d'isolation U Hold Attente PID
II-MTO POUR SYSTEME DE PROTECTION CATHODIQUE INTERNE DU BAC N°1
Transformateur redresseur 150A / 100V, IP 65 type
II-01 U 1
refroidissement à l'huile pour protection interne
II-02 Boitier de jonction positive (BJP) IP 55 U 1
II-03 Boitier de jonction négative (NJB) IP 55 U 1
II-04 Coffret de mesures (CM) IP 55 U 1
II-05 Anode MMO en fil Ø=3mm Ml 250
Electrode de référence portable en CUCUSO4 pour l’eau
II-06 potable, avec 20 mL de câble souple 1x06 mm² type U 2
RHW-USE.
Électrode de référence permanente CUCUSO4 pour
II-07 installation à l’intérieur du BAC, complet avec 17 ml de U 5
câble 1X10 mm² XLPE/PVC
Corde en polypropylène (Ø=20mm) pour suspendre les
II-08 Ml 350
anodes à l'intérieur du BAC
 Appel d’offre N° xxxx MTO

Projet : extension réseau d’alimentation en eau 08/ 10 / 2023

de la zone industrielle ARZEW Rev.D0

Page 4 sur 6

II-09 Présse étoupe en acier inoxydable pour cable 1x16mm² U 25

II-10 Câble 1x50 mm² U1000RO2V XLPE/PVC Ml 200
II-11 Câble 1x35 mm² U1000RO2V XLPE/PVC Ml 600
II-12 Câble 1x16 mm² U1000RO2V XLPE/PVC Ml 3000
II-13 Câble 1x10 mm² U1000RO2V XLPE/PVC Ml 2500
II-14 Pièces de rechange pour les TRs PAC 1
II-15 Pièces de rechange pour precom & com PAC 1
II-16 Pièces de rechange pour 2 ans de garantie PAC 1
III-MATERIELS DIVERS
III-01 Grillage avertisseur rouge M 500
III-02 Kit de Boite jonction SCOTCHCAST linière 60 U
Boite a étiquette alphanumérique pour étiquetage de
III-03 U 1
câble avec porte étiquette.
III-04 Cosses à sertir 50 mm² U 10
III-05 Cosses à sertir 35 mm² U 10
III-06 Cosses à sertir 16 mm² U 50
III-07 Cosses à sertir 10mm² U 50
III-08 Mousse polyuréthane U 3
Colliers d’attache en plastique renforcé de longueur 20
III-09 U 1000
cm
Chemin de câble en acier galvanisé avec couvercle
III-10 m 17
100x50 mm
Chemin de câble en acier galvanisé avec couvercle
III-11 m 100
50x50 mm
Gaine annelée solide type (Janoléne) ou équivalent
III-13 M 200
Diam.100 mm
Gaine annelée solide type (Janoléne) ou équivalent
III-14 M 100
Diam.50 mm
Multimètre numérique à haute impédance d'entrée (Fluk
III-15 U 1
287 ou équivalent)
III-16 Pince ampérométrique (Fluk 393 ou équivalent) U 1
I-MTO POUR SYSTEME DE PROTECTION CATHODIQUE EXTERNE DU BAC N°2
Transformateur redresseur 100A / 150V, IP 65 type
I-01 U 1
refroidissement à l'huile pour protection externe
I-02 Boitier de jonction positive (PJB) IP 55 U 1
I-03 Boitier de jonction négative (NJB) IP 55. U 1
I-04 Coffret de mesures (CM) IP 55 U 1
I-05 Anode ruban MMO Ml 1800
I-06 Barres de distribution TI Ml 400
I-07 Power feed 17 U
Tube de monitoring de 6ml revêtue par une membrane
I-08 géotextile de diamètre (DN 80) PVC coupé laser avec U 9
raccord de connexion fileté
I-09 Bouchons filetés pour tube PVC DN 80 en « Y » U 2
 Appel d’offre N° xxxx MTO

Projet : extension réseau d’alimentation en eau 08/ 10 / 2023

de la zone industrielle ARZEW Rev.D0

Page 5 sur 6

Corde en polypropylène a installée dans le tube de

I-10 M 100
monitoring
Électrode de référence portable type Cu/CuSO4 pour
monitoring à l'intérieur du tube de PVC DN 80 installé
I-11 sous le bac, complet avec 55 ml de câble souple 1x10 U 2
mm² type RHW-USE avec des anneaux métalliques de
chaque côté
Électrode de référence permanente CUCUSO4 pour
I-12 installation sous le BAC, complet avec 5 ml de câble U 09
1X10 mm² XLPE/PVC
Coupons de corrosion avec une surface de contact 25
I-13 mm² pour installation sous les bacs, complet avec 5 mL U 09
de Câble 1x10 mm² XLPE/PVC
I-14 Cristaux de CuSO4 Gr 250
Machine à souder avec électrode de rechange ’’Spot
I-15 U 1
welding machine’’
I-16 Cellule de polarisation ''polarisation cell type PCR 14 KA'' U 4
I-17 Parasurtenseur SG4 pour bride d'isolation U Hold Attente PID
II-MTO POUR SYSTEME DE PROTECTION CATHODIQUE INTERNE DU BAC N°2
Transformateur redresseur 150A / 100V, IP 65 type
II-01 U 1
refroidissement à l'huile pour protection interne
II-02 Boitier de jonction positive (BJP) IP 55 U 1
II-03 Boitier de jonction négative (NJB) IP 55 U 1
II-04 Coffret de mesures (CM) IP 55 U 1
II-05 Anode MMO en fil Ø=3mm Ml 250
Electrode de référence portable en CUCUSO4 pour l’eau
II-06 potable, avec 20 mL de câble souple 1x06 mm² type U 2
RHW-USE.
Électrode de référence permanente CUCUSO4 pour
II-07 installation à l’intérieur du BAC, complet avec 17 ml de U 5
câble 1X10 mm² XLPE/PVC
Corde en polypropylène (Ø=20mm) pour suspendre les
II-08 Ml 350
anodes à l'intérieur du BAC
II-09 Présse étoupe en acier inoxydable pour cable 1x16mm² U 25
II-10 Câble 1x50 mm² U1000RO2V XLPE/PVC Ml 200
II-11 Câble 1x35 mm² U1000RO2V XLPE/PVC Ml 600
II-12 Câble 1x16 mm² U1000RO2V XLPE/PVC Ml 3000
II-13 Câble 1x10 mm² U1000RO2V XLPE/PVC Ml 2500
II-14 Pièces de rechange pour les TRs PAC 1
II-15 Pièces de rechange pour precom & com PAC 1
II-16 Pièces de rechange pour 2 ans de garantie PAC 1
III-MATERIELS DIVERS
III-01 Grillage avertisseur rouge M 500
III-02 Kit de Boite jonction SCOTCHCAST linière 60 U
Boite a étiquette alphanumérique pour étiquetage de
III-03 U 1
câble avec porte étiquette.
III-04 Cosses à sertir 50 mm² U 10
 Appel d’offre N° xxxx MTO

Projet : extension réseau d’alimentation en eau 08/ 10 / 2023

de la zone industrielle ARZEW Rev.D0

Page 6 sur 6

III-05 Cosses à sertir 35 mm² U 10

III-06 Cosses à sertir 16 mm² U 50
III-07 Cosses à sertir 10mm² U 50
III-08 Mousse polyuréthane U 3
Colliers d’attache en plastique renforcé de longueur 20
III-09 U 1000
cm
Chemin de câble en acier galvanisé avec couvercle
III-10 m 17
100x50 mm
Chemin de câble en acier galvanisé avec couvercle
III-11 m 100
50x50 mm
Gaine annelée solide type (Janoléne) ou équivalent
III-13 M 200
Diam.100 mm
Gaine annelée solide type (Janoléne) ou équivalent
III-14 M 100
Diam.50 mm
Multimètre numérique à haute impédance d'entrée (Fluk
III-15 U 1
287 ou équivalent)
III-16 Pince ampérométrique (Fluk 393 ou équivalent) U 1
I-MTO POUR LA REALISATION D’UN NOUVEAU DEVERSOIR ANODIQUE QUI REMPLACE L’EXISTANT
Anodes tubulaires en MMO, équipées de 120m de câble
I-01 1x16mm² avec double isolation XPLE/PVC de dimensions U 10
Ø=25mm, L=1000mm,
I-02 Poussière de coke Kg 2000
I-03 Grillage avertisseur rouge ML 100

NB : ceci constitue une étude préliminaire et les dimensions pourraient être ajustées à la
fin de la mission
