TP Modulation

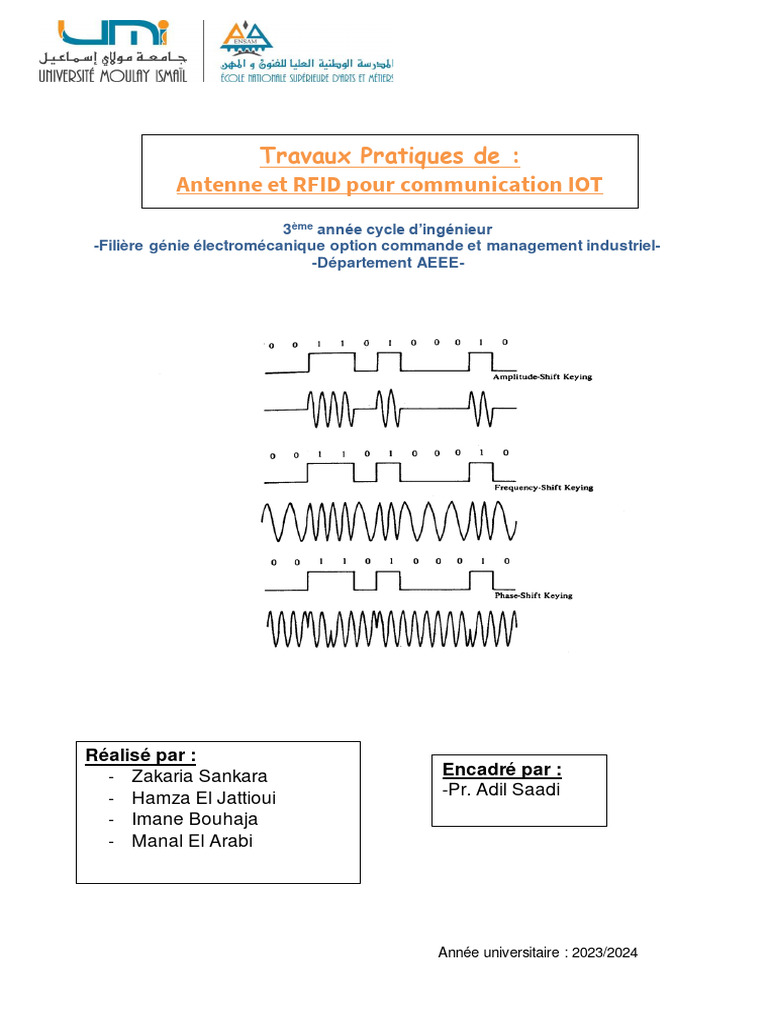

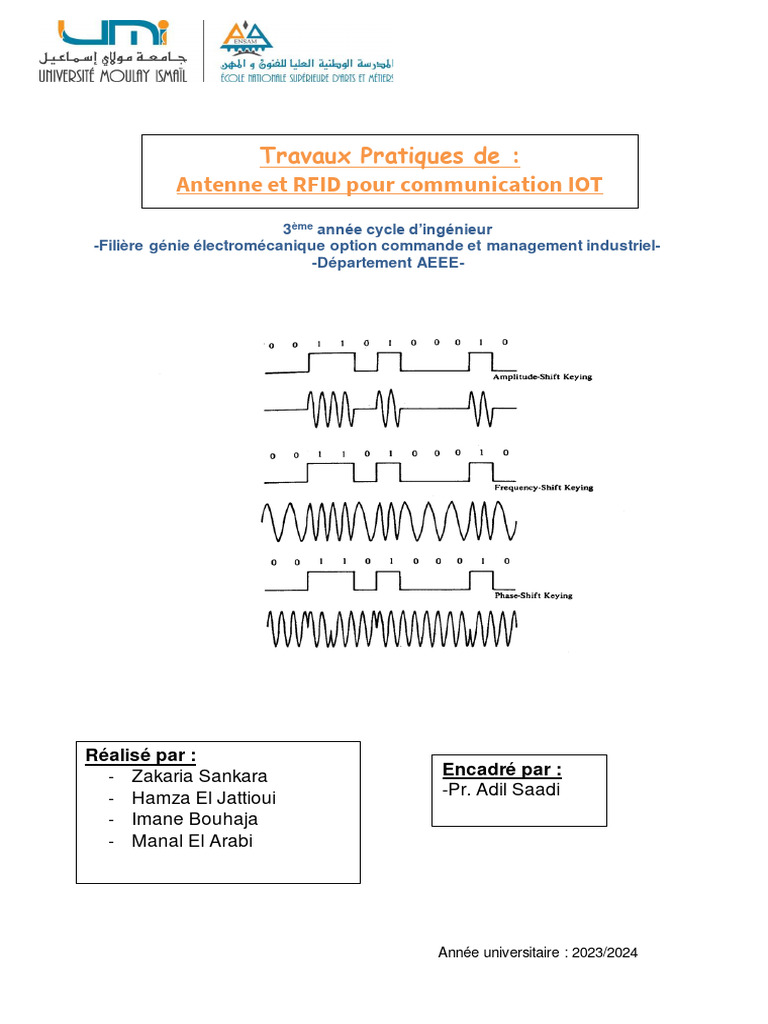

Travaux Pratiques de :
Antenne et RFID pour communication IOT

3ème année cycle d’ingénieur
-Filière génie électromécanique option commande et management industriel-
-Département AEEE-
Réalisé par :
- Zakaria Sankara Encadré par :
- Hamza El Jattioui -Pr. Adil Saadi
- Imane Bouhaja
- Manal El Arabi
Année universitaire : 2023/2024

Introduction :
Le monde de la communication repose largement sur la transmission
efficace de l'information, et lesmodulations ASK (Amplitude Shift Keying),
FSK (Frequency Shift Keying) et PSK (Phase Shift Keying) sont des techniques
fondamentales dans ce domaine. Ces modulations offrent des moyens
sophistiqués de transmettre des données sur des canaux de communication,
que ce soit par des ondes radio, des fibres optiques ou d'autres supports. Le
but de ce rapport est d'explorer les principes fondamentaux de ces
modulations à l'aide d'un dispositif modulateur/démodulateur, fournissant
ainsi une expérience pratique pour compléter notre compréhension
théorique. Nous allons examiner les caractéristiques uniques de chaque
modulation, en mettant l'accent sur la manière dont elles modifient
l'amplitude, la fréquence ou la phase d'un signal porteur pour transmettre
des données. En outre, nous utiliserons un logiciel dédié pour analyser les
courbes des signaux modulés et leurs spectres, ce qui nous permettra de
visualiser l'effet de ces modulations sur les caractéristiques du signal
1
ASK - Représentation de la courbe du signal
Représentation de la courbe du signal à la sortie du modulateur ASK

Montez le circuit d'expérimentation suivant. Les deux derniers points de l'animation
présentent le montage pour la seconde partie de l'expérience (courbe du signal à la sortie
du modulateur).
Réglage de la fréquence porteuse
Ouvrez le Générateur de fonctions par l'option de menu Instruments | Sources de tension |

Générateur de fonctions ou en cliquant sur le graphique ci-dessous, puis sélectionnez les
réglages du tableau suivant. Mettez l'instrument en marche en actionnant la touche
POWER.
Réglages du générateur de fonctions

Mode de service : DC POS
Amplitude : 1:1, 51% (env. 5V)
Fréquence : DC
Pour la mesure, utilisez l'oscilloscope et réglez-le d'après le tableau suivant :
Ouvrez l'oscilloscope en cliquant sur le symbole en haut à droite dans la barre
2
d'icônes. Pour retourner à la page du cours, cliquez sur le symbole de livre .
Instrument : Oscilloscope
Base de temps : 100 µs / div
Canal A : 1V / div
Canal B : off
Trigger : Canal A
Démarrez la mesure de l'oscilloscope en cliquant sur la touche « Start » et « Mesurer en

continu » .
Dans la partie inférieure de la barre de commande de l'oscilloscope se trouve le champ

pour la fonction du curseur. Réglez celui-ci sur le canal A. Vous obtenez en outre deux
marqueurs d'amplitude permettant de mesurer les tensions et deux marqueurs de temps
pour la mesure du temps ou de la fréquence.
Réglez le marqueur de temps 1 sur le premier passage à zéro du porteur sinusoïdal.
Réglez le second marqueur de temps 2 de manière à ce que l'écran affiche en haut à
droite une fréquence de 2,1 kHz (env. 4,75 traits de graduation).
À présent, à l'aide du potentiomètre « Carrier », réglez une fréquence porteuse de 2100 Hz.
Mesure de la courbe du signal à la sortie du modulateur
Reliez la sortie du générateur de fonctions à l'entrée TTLin du modulateur ASK. Avec le

canal A de l'oscilloscope, mesurez à la sortie ASKout le signal ASK et avec le canal B le
signal de modulation à l'entrée TTL (voir aussi aux points 7 et 8 de l'animation).

POWER.

Mode de service : LOGIC
Fréquence : 150 Hz
Réglez l'oscilloscope selon le tableau suivant :
Base de temps : 1 ms / div
Canal A : 1V / div
Canal B : 2V / div
Trigger : Canal B
3
continu » .
Copiez le résultat de la mesure dans l'espace réservé ci-après.
Résultat :
X= 1 ms/DIV X/T (B)
Canal A= 1 V/DIV DC
Canal B= 2 V/DIV DC
Canal A : ASKout, canal B : signal de modulation TTLin
Quelles sont les caractéristiques qui décrivent la modulation ASK ?
La tension du carrier se modifie avec le signal de modulation.

La fréquence du carrier se modifie avec le signal de
modulation.
Correct !
Un niveau Low du signal de modulation désactive le trigger.
ASK est une modulation d'amplitude avec une tension de
modulation rectangulaire.
4
Spectre de fréquence ASK
Au cours de cette expérience, vous allez étudier le spectre de fréquence du

signal ASK.
Montez le circuit d'expérimentation suivant.

POWER.

Mode de service : DC POS
Fréquence : DC
Si vous ne l'avez pas encore fait au cours de l'expérience Réglage de la fréquence

porteuse, réglez avec le potentiomètre « Carrier » une fréquence porteuse f T = 2,1 kHz.
Ouvrez l'analyseur de spectre:
Instrument : Analyseur de spectre

Valeurs : 8001
Mardi 23 Octobre 2023

1/4 Spectre de f réquence ASK
Facteur : 500
Canal A : 1 V / CC
Axe dex X : min. 0 Hz / max. 4000 Hz
Axe des Y : min. 0 v / max. 1 V
Démarrez la mesure. Copiez le résultat dans l'espace réservé ci-après.
Le cas échéant, pour optimiser la mesure, variez les paramètres « Valeurs » et

« Facteur de temps » de l'analyseur de spectre.
Résultat :
Fig. 3 : Spectre de fréquence du modulateur ASK : f = 2,1 kHz
Interprétez le résultat de la mesure.
Le spectre de fréquence indique la tension par la fréquence Correct !
Le diagramme montre le signal porteur pur Correct !
La fréquence porteuse s'élève à 2,1 kHz Correct !

Modifiez le mode de service du générateur de fonctions de DC à LOGIC.

Fréquence : 150 Hz
Mesurez le spectre de fréquence du signal avec les mêmes réglages de l'analyseur de

spectre précédemment. Ensuite, variez la fréquence du signal de modulation sur le
générateur de fonctions entre 50 Hz (rapidité de modulation 100 bauds) et 300 Hz (rapidité
de modulation 600 bauds). Décrivez vos observations.
Résultat :
Fig. 4 : Spectre de fréquence du modulateur ASK : f M =150 Hz, f T = 2100 Hz
Le spectre de fréquence est constitué
du porteur inchangé

d'un porteur de puissance réduite
Correct !
de maxima annexes par la modulation
de maxima annexes par des parasites
Lors de la modulation d'amplitude d'un signal rectangulaire, quelles sont les fréquences
latérales qui se forment dans la bande latérale supérieure ?
Ft + Fm
Ft + 2xFm
Ft + 3xFm Correct !
Ft + 4xFm
Ft + 5xFm
Comment se comporte le spectre lorsque la rapidité de modulation (vitesse de

transmission) est modifiée ?
Lorsque la vitesse de transmission est les maxima se
plus faible rapprochent
Correct !
Lorsque la vitesse de transmission est
les maxima s'écartent
plus élevée
La bande passante de transmission d'une ligne téléphonique...
décrit le rapport entre le signal et le bruit.

limite la vitesse de transmission des signaux à transmettre. Correct !
détermine la puissance sonore du signal.

Test des connaissances
À quoi sert un modem ?
Un modem sert uniquement à la transmission de données

sans fil.
Correct !
On utilise un modem pour transmettre des données
numériques par le biais d'une ligne téléphonique analogique.
Un modem peut uniquement servir à la transmission vocale.
Parmi les affirmations suivantes, laquelle est correcte ?
La modulation d'amplitude (ASK) n'est pas un procédé de

modulation.
L'ASK ne permet pas d'envoyer des informations numériques. Correct !
Lors de la modulation ASK, les informations numériques sont
transmises à l'aide d'un porteur sinusoïdal.
Comment le signal porteur est-il modulé en cas de modulation ASK ?
Par la modification de la phase du signal porteur.

Par la modification de l'amplitude du signal porteur. Correct !
Par la modification de la fréquence du signal porteur.
Comment le signal porteur est-il modulé par le signal utile rectangulaire en cas de
modulation d'amplitude ?
En cas de niveau Low du signal utile, le porteur est envoyé

avec une double amplitude.
En cas de niveau Low du signal utile, le porteur est envoyé
avec une demi-amplitude.
En cas de niveau Low du signal utile, aucun signal porteur Correct !
n'est transmis (amplitude = 0).
En cas de niveau High du signal utile, le porteur est envoyé
avec une double amplitude.
Le porteur est envoyé en cas de niveau High du signal utile.

1/2 Test des connaissances
Ajustage du modulateur
Au cours de cette expérience, nous allons régler les fréquences « mark » et

« space » du modulateur FSK.
Pour le réglage, utilisez l'oscilloscope. Réglez-le selon le tableau suivant .
Ouvrez l'oscilloscope en cliquant sur le symbole en haut à droite dans la barre

Canal A : 1V / div
Canal B : off
Trigger : Canal A

continu » .
À la sortie FSKout, réglez avec le potentiomètre « Space » la fréquence f Space = 2,1 kHz.
Dans la partie inférieure de la barre de commande de l'oscilloscope se trouve le champ

pour la fonction du curseur. Réglez celui-ci sur le canal A. Vous obtenez en outre deux

1/3 Ajustage du modulateur
marqueurs d'amplitude permettant de mesurer les tensions et deux marqueurs de temps
pour la mesure du temps ou de la fréquence.
Procédure à suivre :
⚫ Réglez le marqueur de temps 1 sur le premier passage à zéro du porteur sinusoïdal.

Réglez le second marqueur de temps 2 de manière à ce que l'écran affiche en haut à
droite une fréquence de 2,1 kHz (env. 4,75 traits de graduation).
⚫ À présent, à l'aide du potentiomètre « Space », réglez une fréquence porteuse de
2100 Hz.
⚫ Ensuite, appliquez +5V à l'entrée TTLin (niveau High). Maintenant, à la sortie FSKout,
réglez avec le potentiomètre « Mark » la fréquence f Mark = 1,3 kHz (env. 7,7 traits de
graduation). Ces réglages correspondent au standard semi-duplex V23.
Résultat :
X = 100 µs/DIV X/T (A)

Canal A= 1 V/DIV DC
Fig. 1 : Canal A : 2,1 kHz signal « space »
Fig. 2 : Canal A : 1,3 kHz signal « mark »

2/3 Ajustage du modulateur
FSK - Représentation de la courbe du signal
Mesure de la courbe du signal à la sortie du modulateur FSK


POWER.

Fréquence : 150 Hz
Réglez l'oscilloscope selon le tableau suivant :
Base de temps: 1 ms / div
Canal A : 1V / div
Canal B : 2V / div

1/2 FSK - Représentation de la courbe du signal
Trigger : Canal B
Avec le canal A de l'oscilloscope, mesurez à la sortie FSKout le signal FSK et, avec le canal
B, le signal de modulation à l'entrée TTLin.
continu » .
Pour obtenir un meilleur déclenchement, réglez le point du trigger à 50% de l'amplitude du
signal rectangulaire.
Copiez le résultat de la mesure dans l'espace réservé ci-après.
Résultat :
X = 1 ms/DIV X/T (B)
Canal A= 1 V/DIV DC
Canal B= 2 V/DIV DC
Fig. 1 : Canal A : FSKout, canal B : Signal de modulation TTLin
Quelles sont les caractéristiques qui décrivent la modulation FSK ?
L'amplitude du porteur est modifiée par le signal de

modulation.
La fréquence du porteur est modifiée par le signal de
modulation.
Un niveau Low du signal de modulation commute à la
fréquence supérieure. Correct !
Un niveau Low du signal de modulation commute à la
fréquence inférieure.
La modulation s'effectue par la modulation de la fréquence.
La fréquence varie de la fréquence porteuse virtuelle de
1700 Hz.

2/2 FSK - Représentation de la courbe du signal
Ajustage du démodulateur
Au cours de cette expérience, vous allez ajuster le démodulateur FSK.

Montez le circuit d'expérimentation suivant :
Ajustez la valeur de la fréquence VCO moyenne à f = 1,7 kHz.
Pour le réglage, utilisez l'oscilloscope. Réglez-le selon le tableau suivant :
Canal A : 2V / div
Canal B : off
Trigger : Canal A
Réglez le potentiomètre 2FL en position centrale. À la sortie VCO, réglez avec le

potentiomètre « Offset » une fréquence f VCO = 1,7 kHz.
Réglez le marqueur de temps 1 au point de déclenchement. Réglez le second marqueur

de temps 2 de manière à ce que l'écran affiche en haut à droite une fréquence de
1,7 kHz (env. 5,9 traits de graduation).
Copiez le résultat dans l'espace réservé ci-après.

1/2 Ajustage du démodulateur
Résultat :
X = 100 µs/DIV X/T (A)

Canal A= 2 V/DIV DC
Fig. 1 : Canal A : 1,7 kHz signal VCO

2/2 Ajustage du démodulateur
Spectre de fréquence d'un signal de modulation
statique
Au cours de cette expérience, vous allez mesurer le spectre de fréquence du

signal FSK en présence d'un signal d'entrée statique.
Si vous ne l'avez pas encore fait au cours de l'expérience Ajustage du modulateur, réglez
avec les potentiomètres « f Mark » et « f Space » les fréquences 1,3 et 2,1 kHz.

Valeurs : 8001
Facteur : 1000
Canal A : 1 V / CC
Déterminez le spectre pour les cas où l'entrée présente toujours +5 V « Mark » (reliez TTLin
à +5 V) et toujours 0 V « Space ». Démarrez la mesure. Copiez le résultat dans l'espace
réservé ci-après.

1/3 Spectre de f réquence d'un signal de modulation statique
Résultat :
Spectre fréquence du signal FSK : f Space
Spectre de fréquence du signal FSK : f Mark
Que montrent les deux diagrammes ?
La tension par la fréquence.

La tension par le temps.
Le signal FSK « Mark ». Correct !
Le signal VCO.
Le signal FSK « Space ».

2/3 Spectre de f réquence d'un signal de modulation statique
Spectre de fréquence d'un signal de modulation
dynamique
Au cours de cette expérience, vous allez mesurer le spectre de fréquence du

signal FSK en présence d'un signal d'entrée dynamique.

POWER.

Fréquence : 150 Hz

Valeurs : 8001
Facteur : 1000
Canal A : 1 V / CC

1/3 Spectre de f réquence d'un signal de modulation dynamique
En suivant la procédure décrite plus haut, mesurez le spectre de fréquence et déterminez la

bande passante du signal FSK.

Résultat :
Fig. 5 : Spectre de fréquence du signal FSK : f M = 150 Hz (300 bauds)
Quelle est la bande passante théorique ?

La bande passante théorique s'élève à 1100 Hz. Correct !
Quelle est la bande passante mesurée ?
La bande passante mesurée correspond environ à la bande

passante théorique. Correct !
La bande passante mesurée diverge nettement de la bande

passante théorique.
Maintenant, augmentez la fréquence de modulation, et donc la rapidité de modulation,

jusqu'à ce que la bande passante d'un canal de transmission NF usuel (3 kHz) d'une liaison
téléphonique analogique soit pleinement exploitée.
Résultat :
Fig. 6 : Spectre de fréquence du signal FSK en cas d'exploitation totale de la bande

passante
Quel est alors le débit de transmission ? Répondez à la question en vous servant de la

mesure.
Avec une bande passante de 3 kHz, la rapidité de modulation Le champ 1 est

théorique s'élève à 3000 bauds. faux.
Cela correspond à une fréquence de modulation de Le champ 2 est
3000 Hz. faux.
Cela correspond à la bande passante maximale d'un canal Le champ 3 est
téléphonique 7100 . faux.

La modulation FSK entraîne une modification...
de la fréquence et de l'amplitude du signal porteur.

de la fréquence du signal porteur. Correct !
non seulement de la fréquence, mais aussi de la phase du
signal porteur.
Lors de la modulation FSK avec un signal binaire...
le système commute entre quatre fréquences.

seule une fréquence est transmise. Correct !
le système commute entre deux fréquences.
Que se passe-t-il avec l'amplitude du signal porteur ?
L'amplitude reste constante.

Correct !
L'amplitude se modifie en synchronisation avec le signal utile.
Qu'est-ce que la fréquence porteuse virtuelle ?

La moyenne des deux fréquences caractéristiques du
modulateur
La différence des deux fréquences caractéristiques du
Correct !
modulateur
Le produit des deux fréquences caractéristiques du
modulateur
Qu'appelle-t-on le « shift » dans une modulation FSK ?
L'écart entre les deux fréquences caractéristiques

La somme des deux fréquences caractéristiques Correct !
La plus grande des deux fréquences caractéristiques

PSK - Signal de données et cycle binaire
Au cours de cette expérience, vous allez mesurer avec l'oscilloscope les signaux
DATA et BITCLOCK pour une configuration binaire réglée.
Sur la rangée d'interrupteurs se trouvant en haut sur le modulateur PSK/QPSK, réglez la

configuration binaire (octet) suivante.
LSB MSB
Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8
0 1 0 0 1 1 0 1
Réglez l'interrupteur pour le type de modulation en position « PSK », l'interrupteur pour la

vitesse de transmission en position « 1200 » et actionnez l'interrupteur « LOAD » pour
entrer la configuration binaire.
Remarque : selon le changement de réglage des bits de données, vous devrez

actionner encore une fois l'interrupteur « LOAD » pour valider la nouvelle configuration
binaire pour la transmission !
Avec le canal A de l'oscilloscope, mesurez successivement les tensions aux points de

mesure DATA et BITCLOCK. Réglez l'oscilloscope selon le tableau suivant.

1/3 PSK - Signal de données et cycle binaire
Canal A : 2 V / div
Canal B : 2 V / div
Trigger : Canal B

continu » . Pour obtenir un meilleur déclenchement, réglez le point du trigger à 50% de
l'amplitude du signal rectangulaire.
Résultat :
X = 1 ms/DIV X/T (B)
Canal A= 2 V/DIV DC
Canal B= 2 V/DIV DC
Signal de données

Cycle binaire
Dans quel ordre les différents bits de l'octet sont-ils transmis ?

Ils sont transmis en continu en commençant par le MSB.
Correct !
Ils sont transmis en continu en commençant par le LSB.
Combien de bits sont transmis par cycle binaire ?
Deux bits
Un bit. Correct !
Un octet

PSK - Courbe du signal et vitesse de transmission
Au cours de cette expérience, vous allez analyser le signal PSK dans le domaine
temporel. Vous allez mesurer la position de phase pour les valeurs 0 et 1, puis
étudier l'effet de différentes vitesses de transmission de données sur le signal
PSK transmis.
Pour les expériences suivantes, construisez le montage ci-après.
Utilisez la configuration binaire et la vitesse de transmission de l'expérience précédente.
Avec le canal A, mesurez le signal à la sortie « (Q)PSK » du modulateur. Réglez

l'oscilloscope selon le tableau suivant :
Canal A : 0,5 V / div
Canal B : 2 V / div
Trigger : Canal B

continu » . Pour obtenir un meilleur déclenchement, réglez le point du trigger à 50% de
l'amplitude du signal rectangulaire.
Résultat :

1/4 PSK - Courbe du signal et vitesse de transmission
X= 2 ms/DIV X/T (B)
Canal A= 0,5 V/DIV DC
Canal B= 2 V/DIV DC
Signal modulé PSK
Déterminez l'assignation des valeurs binaires de la configuration binaire (0 et 1) aux

positions de phase du signal 2PSK.
Comparez le signal modulé PSK avec le signal porteur à la sortie « Carrier ».
Comment se comporte le signal PSK par rapport au signal binaire à transmettre ?
Sur les flancs du signal binaire, on observe des sauts de phase

de 180 degrés avec le signal 2PSK. La valeur 1 binaire
Correct !
correspond à une position de phase de 0__ degrés, la valeur 0
binaire à une position de phase de 180 degrés.

Influence de la vitesse de transmission
Déterminez la rapidité de modulation vS, la vitesse de transmission de données vD ainsi que

le nombre d'octets transmis par seconde (cps) avec les positions d'interrupteur « 600 » et
« 1200 » bauds. Comparez le signal PSK dans les deux positions d'interrupteur.
Le cas échéant, adaptez la base de temps et la résolution de la tension sur

l'oscilloscope.
Remarque :
Pour déterminer la vitesse de transmission, utilisez les marqueurs de temps de
l'oscilloscope. Dans la partie inférieure de la barre de commande de l'oscilloscope se
trouve le champ pour la fonction du curseur. Réglez celui-ci sur le canal A. Vous
obtenez en outre deux marqueurs d'amplitude permettant de mesurer les tensions et
deux marqueurs de temps pour la mesure du temps ou de la fréquence.
Vous pouvez déplacer les marqueurs à la position requise à l'aide de la souris.
Résultat (position « 600 ») :

X= 2 ms/DIV X/T (B)
Canal A= 0,5 V/DIV DC
Canal B= 2 V/DIV DC
PSK à 600 Bd
Combien de temps dure la transmission avec une modulation PSK à 600 bauds ?
La transmission de chaque bit de données dure environ 1,67_ ms. Cela correspond à
une vitesse de transmission d'environ 600 bauds ou 75

PSK à 1200 Bd
Combien de temps dure la transmission avec une modulation PSK à 1200 bauds ?
La transmission de chaque bit de données dure environ

0,83 ms. Cela correspond à une vitesse de transmission Correct !
d'environ 1200 bauds ou 150 octets par seconde.

Comparez les modulations PSK et QPSK.
Avec la modulation PSK, l'amplitude du signal porteur est

modulée.
Avec la modulation QPSK, le débit de données est deux fois
plus important qu'avec la modulation PSK bivalente.
Correct !
Avec la modulation PSK, la position de phase du signal
porteur est modulée.
Avec la modulation QPSK, le débit de données est inférieur à
celui de la modulation PSK.
Comment la valeur 1 est-elle codée en cas de modulation PSK ?
Une position de phase porteuse de 0° est assignée à la valeur

binaire 1.
Une position de phase porteuse de 90° est assignée à la
Correct !
valeur binaire 1.
Une position de phase porteuse de 180° est assignée à la
valeur binaire 1.
Comment un signal modulé PSK se forme-t-il ?

Par addition du signal porteur avec la configuration binaire
série.
Par multiplication du signal porteur par la configuration binaire
Correct !
série.
Par division du signal porteur par la configuration binaire
série.
Qu'est-ce que le « Carrier » ?

Une configuration binaire série
Le signal PSK modulé Correct !
Le signal porteur
Comment la fréquence est-elle modifiée en cas de modulation de phase ?

avec le signal utile.
La fréquence augmente progressivement.
Combien de positions de phase sont utilisées lors de la modulation QPSK pour le

codage des dibits ?
Une
Deux
Trois Correct !
Quatre
Cinq
Comment fonctionne un démodulateur PSK ?
Le signal reçu est multiplié par le signal porteur.

Le signal reçu est divisé par le signal porteur.
Correct !
Le signal reçu est démodulé à l'aide de la transformation de
Fourier.

Conclusion :
En conclusion, ce TP nous a permis d'explorer de manière pratique

les modulations ASK FSK et PSK, des techniques fondamentales dans
le domaine de la communication. En utilisant un
modulateur/démodulateur et en analysant les résultats à l'aide nous
avons pu observer directement comment ces modulations altèrent
les propriétés des signaux. Chaque type de modulation offre des
avantages et des inconvénients uniques en termes d'efficacité
spectrale, de résistance au bruit et de complexité du matériel.
Comprendre ces différences est essentiel pour concevoir des
systèmes de communication adaptés à des applications spécifiques.


TP Modulation

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

TP Modulation

Transféré par

Droits d'auteur :

Formats disponibles

Travaux Pratiques de :

Antenne et RFID pour communication IOT

Année universitaire : 2023/2024

Représentation de la courbe du signal à la sortie du modulateur ASK

Réglage de la fréquence porteuse

Ouvrez le Générateur de fonctions par l'option de menu Instruments | Sources de tension |

Réglages du générateur de fonctions

Pour la mesure, utilisez l'oscilloscope et réglez-le d'après le tableau suivant :

Ouvrez l'oscilloscope en cliquant sur le symbole en haut à droite dans la barre

Démarrez la mesure de l'oscilloscope en cliquant sur la touche « Start » et « Mesurer en

Dans la partie inférieure de la barre de commande de l'oscilloscope se trouve le champ

Mesure de la courbe du signal à la sortie du modulateur

Reliez la sortie du générateur de fonctions à l'entrée TTLin du modulateur ASK. Avec le

Ouvrez le Générateur de fonctions par l'option de menu Instruments | Sources de tension |

Réglages du générateur de fonctions

Réglez l'oscilloscope selon le tableau suivant :

Démarrez la mesure de l'oscilloscope en cliquant sur la touche « Start » et « Mesurer en

Copiez le résultat de la mesure dans l'espace réservé ci-après.

X= 1 ms/DIV X/T (B)

Canal A : ASKout, canal B : signal de modulation TTLin

Quelles sont les caractéristiques qui décrivent la modulation ASK ?

La tension du carrier se modifie avec le signal de modulation.

Au cours de cette expérience, vous allez étudier le spectre de fréquence du

Montez le circuit d'expérimentation suivant.

Ouvrez le Générateur de fonctions par l'option de menu Instruments | Sources de tension |

Réglages du générateur de fonctions

Si vous ne l'avez pas encore fait au cours de l'expérience Réglage de la fréquence

Ouvrez l'analyseur de spectre:

Instrument : Analyseur de spectre

Mardi 23 Octobre 2023

Démarrez la mesure. Copiez le résultat dans l'espace réservé ci-après.

Le cas échéant, pour optimiser la mesure, variez les paramètres « Valeurs » et

Fig. 3 : Spectre de fréquence du modulateur ASK : f = 2,1 kHz

Interprétez le résultat de la mesure.

Le spectre de fréquence indique la tension par la fréquence Correct !

Le diagramme montre le signal porteur pur Correct !

La fréquence porteuse s'élève à 2,1 kHz Correct !

Mardi 23 Octobre 2023

Réglages du générateur de fonctions

Mesurez le spectre de fréquence du signal avec les mêmes réglages de l'analyseur de

Fig. 4 : Spectre de fréquence du modulateur ASK : f M =150 Hz, f T = 2100 Hz

Le spectre de fréquence est constitué

Mardi 23 Octobre 2023

Comment se comporte le spectre lorsque la rapidité de modulation (vitesse de

La bande passante de transmission d'une ligne téléphonique...

décrit le rapport entre le signal et le bruit.

Mardi 23 Octobre 2023

À quoi sert un modem ?

Un modem sert uniquement à la transmission de données

Parmi les affirmations suivantes, laquelle est correcte ?

La modulation d'amplitude (ASK) n'est pas un procédé de

Comment le signal porteur est-il modulé en cas de modulation ASK ?

Par la modification de la phase du signal porteur.

En cas de niveau Low du signal utile, le porteur est envoyé

Mardi 23 Octobre 2023

Au cours de cette expérience, nous allons régler les fréquences « mark » et

Montez le circuit d'expérimentation suivant.

Pour le réglage, utilisez l'oscilloscope. Réglez-le selon le tableau suivant .

Ouvrez l'oscilloscope en cliquant sur le symbole en haut à droite dans la barre

Démarrez la mesure de l'oscilloscope en cliquant sur la touche « Start » et « Mesurer en

Dans la partie inférieure de la barre de commande de l'oscilloscope se trouve le champ

Mardi 23 Octobre 2023

⚫ Réglez le marqueur de temps 1 sur le premier passage à zéro du porteur sinusoïdal.

X = 100 µs/DIV X/T (A)
