ENSH A.U.

: 2017-2018
Laboratoire d’Hydrologie 1ère année NR/S1
Module d’Hydrologie Semaine du 02 au 06 Nov. 2014

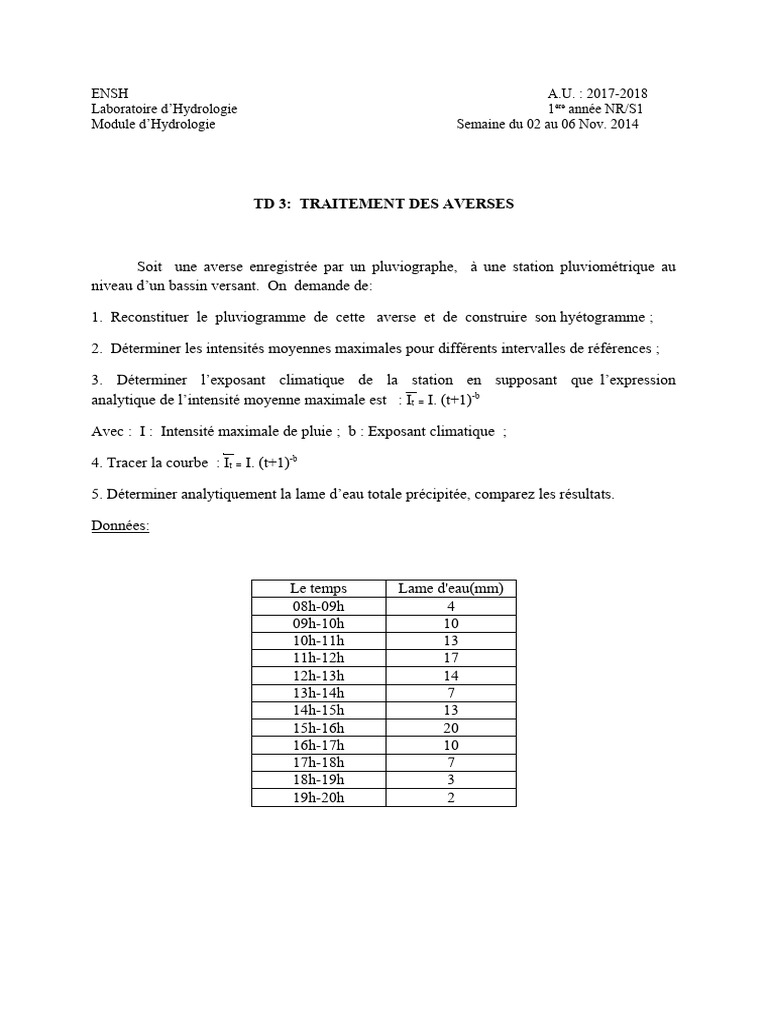

TD 3: TRAITEMENT DES AVERSES

Soit une averse enregistrée par un pluviographe, à une station pluviométrique au

niveau d’un bassin versant. On demande de:

1. Reconstituer le pluviogramme de cette averse et de construire son hyétogramme ;

2. Déterminer les intensités moyennes maximales pour différents intervalles de références ;

3. Déterminer l’exposant climatique de la station en supposant que l’expression

analytique de l’intensité moyenne maximale est : It = I. (t+1)-b

Avec : I : Intensité maximale de pluie ; b : Exposant climatique ;

4. Tracer la courbe : It = I. (t+1)-b

5. Déterminer analytiquement la lame d’eau totale précipitée, comparez les résultats.

Données:

Le temps Lame d'eau(mm)

08h-09h 4
09h-10h 10
10h-11h 13
11h-12h 17
12h-13h 14
13h-14h 7
14h-15h 13
15h-16h 20
16h-17h 10
17h-18h 7
18h-19h 3
19h-20h 2
Notion d'averses et d'intensités

On désigne en général par "averse" un ensemble de pluies associé à une perturbation

météorologique bien définie. La durée d'une averse peut donc varier de quelques minutes à
une centaine d'heures et intéresser une superficie allant de quelques kilomètres carrés (orages)
à quelques milliers (pluies cycloniques). On définit finalement une averse comme un épisode
pluvieux continu, pouvant avoir plusieurs pointes d'intensité. L'intensité moyenne d'une
averse s'exprime par le rapport entre la hauteur de pluie observée et la durée t de l'averse :

(3.1)

Où :
im : intensité moyenne de la pluie [mm/h, mm/min] ou ramenée à la surface [l/s.ha],
h : hauteur de pluie de l'averse [mm],
t : durée de l'averse [h ou min].

L'intensité des précipitations varie à chaque instant au cours d'une même averse suivant les
caractéristiques météorologiques de celle-ci. Plutôt que de considérer l'averse entière et son
intensité moyenne, on peut s'intéresser aux intensités observées sur des intervalles de temps
au cours desquels on aura enregistré la plus grande hauteur de pluie. On parle alors d'intensité
maximale.

Deux types de courbes déduites des enregistrements d'un pluviographe (pluviogramme)

permettent d'analyser les averses d'une station :

 La courbe des hauteurs de pluie cumulée,

 le hyétogramme.

L'intensité des précipitations varie à chaque instant au cours d'une même averse suivant les
caractéristiques météorologiques de celle-ci. Plutôt que de considérer l'averse entière et son
intensité moyenne, on peut s'intéresser aux intensités observées sur des intervalles de temps
au cours desquels on aura enregistré la plus grande hauteur de pluie. On parle alors d'intensité
maximale.

Deux types de courbes déduites des enregistrements d'un pluviographe (pluviogramme)

permettent d'analyser les averses d'une station :

 La courbe des hauteurs de pluie cumulée,

 le hyétogramme.

La courbe des hauteurs de pluie cumulées représente en ordonnée, pour chaque instant t,
l'intégrale de la hauteur de pluie tombée depuis le début de l'averse.

Le hyétogramme est la représentation, sous la forme d'un histogramme, de l'intensité de la

pluie en fonction du temps. Il représente la dérivée en un point donné, par rapport au temps,
de la courbe des précipitations cumulées. Les éléments importants d'un hyétogramme sont le
pas de temps Dt et sa forme. Communément, on choisit le plus petit pas de temps possible
selon la capacité des instruments de mesure. Quant à la forme du hyétogramme, elle est en
général caractéristique du type de l'averse et varie donc d'un événement à un autre.

Le temps Lame
d'eau(mm)
08h-09h 4
09h-10h 10
10h-11h 13
11h-12h 17
12h-13h 14
13h-14h 7
14h-15h 13
15h-16h 20
16h-17h 10
17h-18h 7
18h-19h 3
19h-20h 2
 140

120

100

80
Series1
60

40

20

0
1 2 3 4 5 6 7 8 9 10 11 12

25

20

15

Series1
10

0
08h- 09h- 10h- 11h- 12h- 13h- 14h- 15h- 16h- 17h- 18h- 19h-
09h 10h 11h 12h 13h 14h 15h 16h 17h 18h 19h 20h

deb
durée l'int lame(mm) finintderef Imoymax logImm logt
1 20 15-16 20 1.30 0
2 33 14-16 16.50 1.22 0.30
3 44 10h-13h 14.67 1.17 0.48
4 54 9h-13h 13.50 1.13 0.60
5 71 9h-14h 14.20 1.15 0.70
6 84 10h-16h 14.00 1.15 0.78
7 94 9h-16h 13.43 1.13 0.85
8 104 9h-17h 13 1.11 0.90
9 111 9h-18h 12.33 1.09 0.95
10 115 8h-18h 11.5 1.06 1
11 118 8h-19h 10.73 1.03 1.04
12 120 8h-20h 10 1 1.08

1.4

1.2 f(x) = − 0.23496568483897 x + 1.29811813561171

0.8
Series2
0.6 Linear (Series2)

0.4

0.2

0
0 0.2 0.4 0.6 0.8 1 1.2
