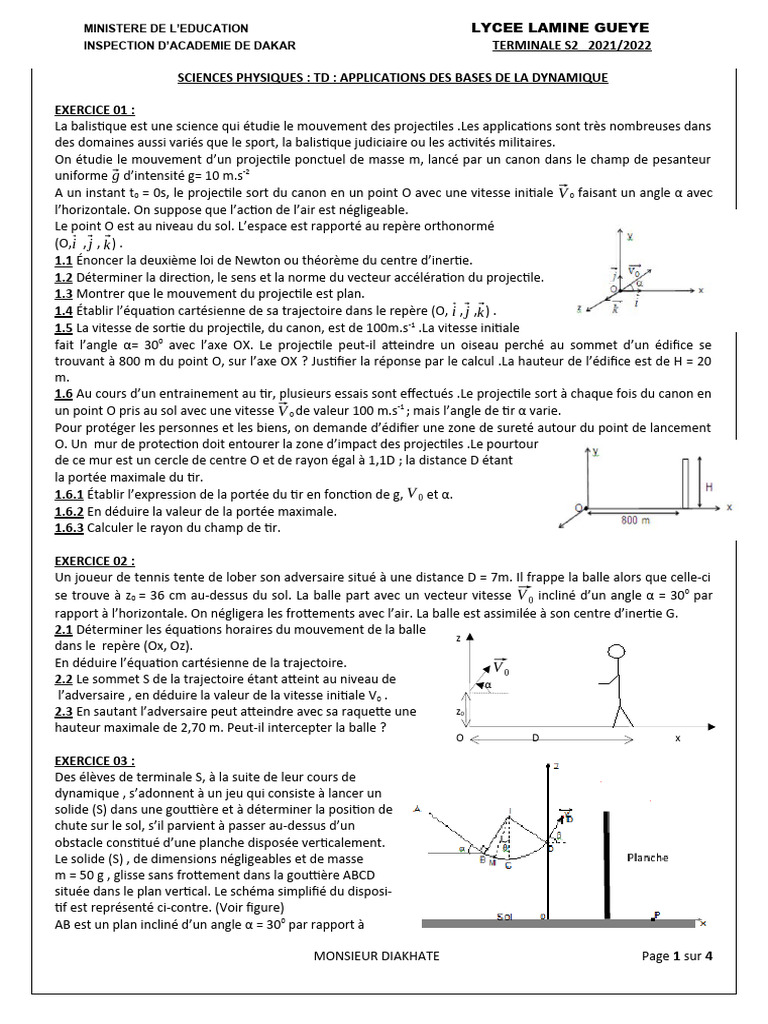

MINISTERE DE L’EDUCATION LYCEE LAMINE GUEYE

INSPECTION D’ACADEMIE DE DAKAR TERMINALE S2 2021/2022

SCIENCES PHYSIQUES : TD : APPLICATIONS DES BASES DE LA DYNAMIQUE

EXERCICE 01 :
La balistique est une science qui étudie le mouvement des projectiles .Les applications sont très nombreuses dans
des domaines aussi variés que le sport, la balistique judiciaire ou les activités militaires.
On étudie le mouvement d’un projectile ponctuel de masse m, lancé par un canon dans le champ de pesanteur
uniforme ⃗ g d’intensité g= 10 m.s-2
A un instant t0 = 0s, le projectile sort du canon en un point O avec une vitesse initiale ⃗ V 0 faisant un angle α avec
l’horizontale. On suppose que l’action de l’air est négligeable.
Le point O est au niveau du sol. L’espace est rapporté au repère orthonormé
(O,i⃗ , ⃗j , k⃗ ) .
1.1 Énoncer la deuxième loi de Newton ou théorème du centre d’inertie.
1.2 Déterminer la direction, le sens et la norme du vecteur accélération du projectile.
1.3 Montrer que le mouvement du projectile est plan.
1.4 Établir l’équation cartésienne de sa trajectoire dans le repère (O, i⃗ , ⃗j ,k⃗ ) .
1.5 La vitesse de sortie du projectile, du canon, est de 100m.s-1 .La vitesse initiale
fait l’angle α= 300 avec l’axe OX. Le projectile peut-il atteindre un oiseau perché au sommet d’un édifice se
trouvant à 800 m du point O, sur l’axe OX ? Justifier la réponse par le calcul .La hauteur de l’édifice est de H = 20
m.
1.6 Au cours d’un entrainement au tir, plusieurs essais sont effectués .Le projectile sort à chaque fois du canon en
un point O pris au sol avec une vitesse ⃗ V 0 de valeur 100 m.s-1 ; mais l’angle de tir α varie.
Pour protéger les personnes et les biens, on demande d’édifier une zone de sureté autour du point de lancement
O. Un mur de protection doit entourer la zone d’impact des projectiles .Le pourtour
de ce mur est un cercle de centre O et de rayon égal à 1,1D ; la distance D étant
la portée maximale du tir.
1.6.1 Établir l’expression de la portée du tir en fonction de g, V 0 et α.
1.6.2 En déduire la valeur de la portée maximale.
1.6.3 Calculer le rayon du champ de tir.

EXERCICE 02 :
Un joueur de tennis tente de lober son adversaire situé à une distance D = 7m. Il frappe la balle alors que celle-ci
se trouve à z0 = 36 cm au-dessus du sol. La balle part avec un vecteur vitesse ⃗ V 0 incliné d’un angle α = 300 par
rapport à l’horizontale. On négligera les frottements avec l’air. La balle est assimilée à son centre d’inertie G.
2.1 Déterminer les équations horaires du mouvement de la balle
z
dans le repère (Ox, Oz).
En déduire l’équation cartésienne de la trajectoire. ⃗
V0
2.2 Le sommet S de la trajectoire étant atteint au niveau de α
l’adversaire , en déduire la valeur de la vitesse initiale V0 .
2.3 En sautant l’adversaire peut atteindre avec sa raquette une z0
hauteur maximale de 2,70 m. Peut-il intercepter la balle ?
O D x

EXERCICE 03 :
Des élèves de terminale S, à la suite de leur cours de
dynamique , s’adonnent à un jeu qui consiste à lancer un
solide (S) dans une gouttière et à déterminer la position de
chute sur le sol, s’il parvient à passer au-dessus d’un
obstacle constitué d’une planche disposée verticalement.
Le solide (S) , de dimensions négligeables et de masse
m = 50 g , glisse sans frottement dans la gouttière ABCD
située dans le plan vertical. Le schéma simplifié du disposi-
tif est représenté ci-contre. (Voir figure)
AB est un plan incliné d’un angle α = 300 par rapport à

MONSIEUR DIAKHATE Page 1 sur 4

l’horizontale. On donne AB = 1,6 m ; g = 10 N.Kg-1 et l’angle ( ^ IB , IC ) = α = 300.
BCD est un quart de cercle de centre I et de rayon r = 0,9 m. Le point C est situé sur la verticale passant par I .
Au premier essai, le solide est abandonné sans vitesse initiale au point A.
3.1 Calculer la vitesse du solide (S) aux points B, C et D.
3.2 Exprimer l’intensité R de la réaction exercée par la piste sur le solide (S) au point M situé entre B et C tel que
l’angle ( ^
ℑ , IC ) = θ en fonction de VM, r, g et θ. En déduire sa valeur au point D ou θ = 600.
3.3 Le solide (S) quitte la piste en D avec la vitesse V D = 3 m.s-1 faisant un angle β = 600 avec l’horizontale. Le point
D est situé à l’altitude zD = 2 m du sol horizontal.
3.3.1 Établir l’équation cartésienne de la trajectoire du mouvement de (S) à partir de D dans le repère (O, x, z).
3.3.2 La planche de hauteur h = 2,2 m est situé à l’abscisse x = 0,3 m. Le solide passera-t-il au dessus de la
planche ? Justifier votre réponse.
3.3.3 Dans le cas ou le solide passe au-dessus de l’obstacle, déterminer la distance OP ou P est le point d’impact
du solide (S) sur le plan horizontal.
3.3.4 En réalité, le solide est soumis à des forces de frottement d’intensité supposée constante le long du trajet
BCD. Le point d’impact du solide, sur l’horizontale se situe alors à une distance OP’ = 0,8 m. Déterminer la vitesse
'
V D du solide au point D. En déduire l’intensité supposée constante des forces de frottement exercée par la piste
BCD sur le solide (S).

EXERCICE 04 :
Dans beaucoup de moteurs, pour diminuer l’usure des pièces mécaniques, on utilise des huiles dont l’une des
caractéristiques fondamentales est la viscosité.
Dans ce qui suit, on se propose de déterminer la viscosité d’une ≪huile- moteur ≫ . Pour cela, on étudie la chute
verticale d’une bille en acier d’abord dans l’air puis dans l’huile. Dans les deux cas, la bille est lâchée sans vitesse
initiale à partir d’un point O du fluide pris comme origine de l’axe (OX) vertical et orienté vers le bas et l’instant de
lâcher est pris comme origine des dates t= 0 s.
Sur la bille s’exercent les forces suivantes :
-Son poids ⃗ P.
- La résistance ⃗f du fluide, qui est une force colinéaire et de sens opposé au vecteur vitesse instantanée de la bille,
d’intensité f = 6 πηr V expression ou η la viscosité du fluide supposée constante, V la valeur de la vitesse
instantanée de la bille et r son rayon.
- La poussée d’Archimède ⃗ F qui est une force verticale orientée vers le haut, d’intensité F= ρ × V B ×g, relation ou
ρ est la masse volumique du fluide, V B le volume de la bille et g l’intensité de pesanteur.
4.1 Étude du mouvement de la bille dans l‘air :
4.1.1 Représenter les forces appliquées à la bille à une date t ¿ 0 s.
4.1.2 Calculer l’intensité de chacune de ces forces pour V = 5 m.s -1. En déduire qu’on peut négliger les intensités
de ⃗F et ⃗f devant celle du poids.
4.1.3 Établir les équations horaires de la vitesse V(t) et de l’abscisse X(t) de la bille puis préciser la nature du
mouvement de la bille dans l’air.
4.1.4 Au bout d’un parcours de 50 cm depuis le point O, la bille acquiert une vitesse de 3,16 m.s -1. Montrer que
cette information confirme l’approximation faite à la question 4.1.2.
4.2 Étude du mouvement de la bille dans l’huile :
4.2.1 Les intensités de ⃗ F et ⃗f ne sont plus négligeables devant celle du poids.
Par application du théorème du centre d’inertie, montrer que l’équation différentielle du mouvement de la bille
dV 1
peut s’écrire sous la forme : + V̇ = C ou C et τ sont des constantes.
dt τ
4.2.2 Donner l’expression de C en fonction de g , ρac ( masse volumique de l’acier ) et ρh (masse volumique de ≪
l’huile- moteur ≫ )puis exprimer τ en fonction de ρac r et η ( viscosité de l’huile moteur ) . Vérifier que C = 8,34
m.s-2.
4.2.3 Au bout d’un temps suffisamment long, l’accélération de la bille s’annule. La vitesse obtenue à partir de
cette instant est appelée vitesse limite de module V lim ¿ ¿ .

MONSIEUR DIAKHATE Page 2 sur 4

a) Décrire la nature du mouvement de la bille après que l’accélération s’annule puis exprimer la vitesse limite
V lim ¿ ¿ en fonction de τ et C.
b) On trouve expérimentalement que V lim ¿ ¿ = 4,2 cm.s-1. Quelle valeur de τ peut – on en déduire ?
4.2.4 Déterminer la valeur η de la viscosité de ≪l’huile – moteur≫ .
Données :
Masse volumique de l’acier ρac = 7,8.103 Kg/m3 ; masse volumique de l’air ρ0 =1,3 Kg/m3
Masse volumique de l’huile de moteur ρh = 1,26.103 Kg/m3 ; viscosité de l’air η = 1,85.10-5 SI
4 3
Rayon de la bille r = 1,5 mm ; Volume de la bille V = π r ; g = 10 N/Kg.
3

EXERCICE 05 :
2+ ¿¿
Des noyaux d’hélium H e (particule α), de masse m = 6,64 .10 -27 kg, de charge q = +2e = 3,2.10 -19 C, sont émis
avec une vitesse négligeable à travers l’ouverture (O 1) d’une plaque (P1). Ils traversent successivement trois
régions (I), (II), (III) d’une enceinte dans laquelle on a fait le vide. On négligera l’action du poids sur leur
mouvement.
5.1 La région (I) est limitée par les plaques (P 1) et (P2), auxquelles on applique une tension U 0 = UP1P2 . On veut que
les particules α, en passant par (O2), aient une vitesse ⃗ V 0 ayant la direction de la droite (O1O2).
5.1.1 Quel doit être le signe de U0 ? Justifier la réponse.
5.1.2 Établir l’expression de V0 et calculer sa valeur. On donne |U0 | = 2000V.
5.2 Les particules α pénètrent avec la vitesse ⃗ V 0 dans la région (II), de longueur L = 50 cm, ou n’existe aucun
champ électrique.
5.2.1 Quelle est la nature du mouvement des particules dans cette région ?
5.2.2 Déterminer la durée du trajet d’une particule dans cette région.
5.3 Après avoir franchi la région (II), les particules α pénètrent en O dans une région (III) de longueur l = 20 cm
entre les deux plaques (A) et (B) distantes de d = 5 cm. Le champ électrique ⃗ E dans la région (III) est créé par une
tension UAB.
5.3.1 Déterminer le sens de ⃗ E pour que les particules α sortent par le point S se trouvant au-dessus du point O’.
En déduire le signe UAB.
5.3.2 Établir l’équation de la trajectoire d’une particule α entre les plaques (A) et (B). Quelle est sa nature ?
5.3.3 Calculer la tension UAB. On donne O’S = 5 mm.
5.4 A l’absence de champ électrique entre les plaques (A) et (B), on observe une tache M sur une plaque
photographique disposée perpendiculairement à X’X et se trouvant à une distance D = 50 cm du centre des
plaques.
5.4.1 Montrer qu’en présence d’une tension U appliquée entre les plaques (A) et (B), l’ordonnée Y = MP, P étant
un point sur l’écran est proportionnellement à cette tension.
5.4.2 En déduire que la particule décrit un segment de droite de par et d’autre du point M dans le cas ou la
tension appliquée entre (A) et (B) est de la forme u(t) = U1 sin(ω t).
5.4.3 Représenter le segment de droite décrit par la particule α ayant M comme origine en prenant comme
échelle 1cm pour 0,01 m ; on donne U1 = 100 V.

MONSIEUR DIAKHATE Page 3 sur 4

EXERCICE 06 :
Données : charge élémentaire : e = 1,6.10-19 C ; masse de l’électron m = 9,1.10-31 Kg ; α = 300 ; d = 7 cm et L =
OO’=20cm.
Des électrons sont émis par une cathode C avec une vitesse négligeable. Ils sont alors accélérés par une tension
|U QC| = U0 = 500 V et arrivent en Q avec une vitesse ⃗ V 0 faisant un angle α avec l’axe (O x).
Le poids des électrons a un effet négligeable.
6.1 Déterminer le signe de la tension électrique U QC .
6.2 Énoncer le théorème de l’énergie cinétique et l’utiliser pour déterminer la valeur de la vitesse ⃗V 0 au point O .
⃗
6.3 Les électrons venant de Q avec la vitesse V 0 pénètrent à l’intérieur d’un domaine limité par deux plaques
planes , parallèles et horizontales AA’ et BB’ (voir figure 1 ) . Le champ électrique ⃗ E y est uniforme et la tension
UAB = U est positive.
6.3.1 Dans le repère ( O , i⃗ , ⃗j ) , exprimer en fonction de e , V 0 , U , α et d les composantes des vecteurs
accélération , vecteur vitesse et vecteur position d’un électron à l’intérieur des plaques .
6.3.2 En déduire l’équation cartésienne de la trajectoire en fonction de U0, U, α et d.
6.3.3 Exprimer en fonction de U 0, U, α et d les coordonnées du point M ou le vecteur vitesse de l’électron est
parallèle à l’axe (O x). En déduire la relation entre U 0, U et α pour que l’électron ne touche pas la plaque
supérieure AA’.
6.4 On veut que l’électron sorte de l’espace champ au point O’.
6.4.1 Déterminer en fonction de U0, L, α et d la tension électrique U à appliquer. Donner sa valeur numérique.
6.4.2 Montrer alors que le vecteur vitesse en O’ a la même valeur qu’en O.

MONSIEUR DIAKHATE Page 4 sur 4
