Mini Projet de Mécanique des Solides | Par NTOTO Gédéon

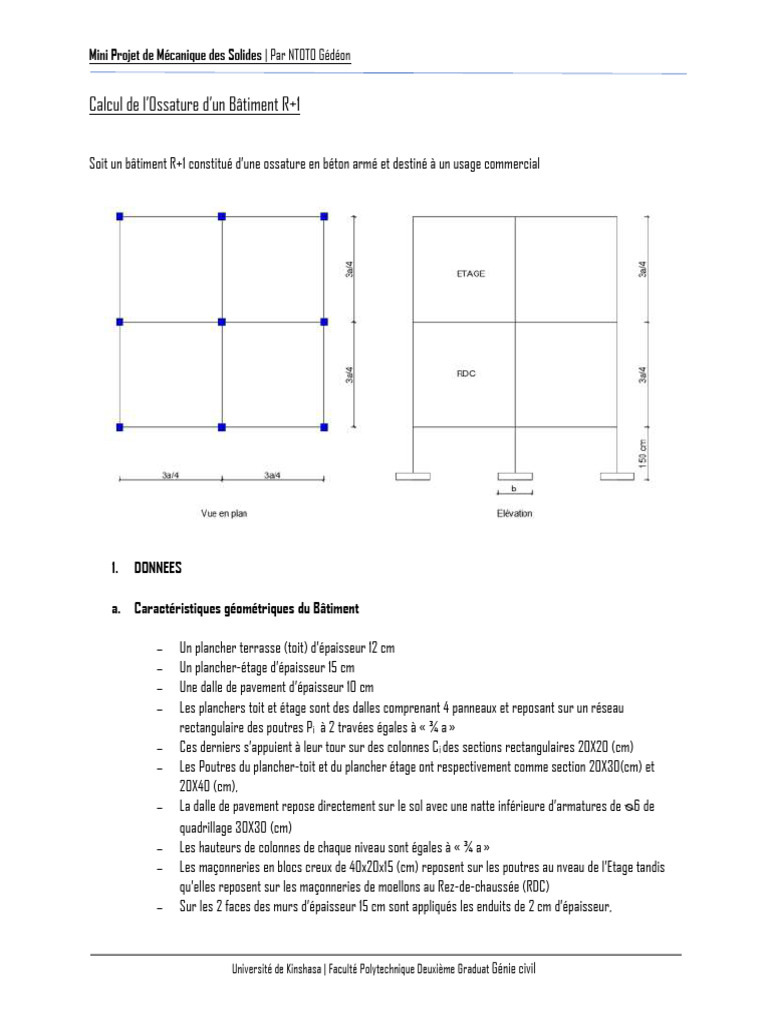

Calcul de l’0ssature d’un Bâtiment R+1

Soit un bâtiment R+1 constitué d’une ossature en béton armé et destiné à un usage commercial

1. DONNEES

a. Caractéristiques géométriques du Bâtiment

− Un plancher terrasse (toit) d’épaisseur 12 cm

− Un plancher-étage d’épaisseur 15 cm
− Une dalle de pavement d’épaisseur 10 cm
− Les planchers toit et étage sont des dalles comprenant 4 panneaux et reposant sur un réseau
rectangulaire des poutres Pi à 2 travées égales à « ¾ a »
− Ces derniers s’appuient à leur tour sur des colonnes Ci des sections rectangulaires 20X20 (cm)
− Les Poutres du plancher-toit et du plancher étage ont respectivement comme section 20X30(cm) et
20X40 (cm),
− La dalle de pavement repose directement sur le sol avec une natte inférieure d’armatures de ᴓ6 de
quadrillage 30X30 (cm)
− Les hauteurs de colonnes de chaque niveau sont égales à « ¾ a »
− Les maçonneries en blocs creux de 40x20x15 (cm) reposent sur les poutres au nveau de l’Etage tandis
qu’elles reposent sur les maçonneries de moellons au Rez-de-chaussée (RDC)
− Sur les 2 faces des murs d’épaisseur 15 cm sont appliqués les enduits de 2 cm d’épaisseur,

Université de Kinshasa | Faculté Polytechnique Deuxième Graduat Génie civil

Mini Projet de Mécanique des Solides | Par NTOTO Gédéon

− Les colonnes reportent leur charge sur les semelles de fondation carrées de coté b et d’épaisseur 20
cm, à 1,5 m de profondeur,
− Les maçonneries de moellons de largeur 60 cm reposent sur une semelle filante en béton non armé
d’épaisseur 15 cm et de largeur 80 cm à la profondeur de 1 m

b. Chargement

− Surcharge sur le plancher-toit q1 = 1,5 kN /m²

− Surcharge sur le plancher-etage q2= 4 kN /m²
− Surcharge sur la dalle de pavement q3= 4 kN /m²
− Poids propre Béton armé : 25 kN /m3
− Poids propre blocs creux :18 kN /m3
− Poids propre maçonnerie moellons : 25 kN /m3
− Poids propre enduit de mortier de ciment : 22 kN /m 3

c. Caractéristiques mécaniques des matériaux

❖ Béton B350

− Resistance caractéristique de compression fck = 25 Mpa

− Contrainte admissible de compression à la flexion σbf = 0.37 fck = 9 Mpa
− Contrainte admissible de compression σbc = 0.25 fck = 6 Mpa
𝐸𝑎
− Le Rapport 𝐸𝑏
= 15

Université de Kinshasa | Faculté Polytechnique Deuxième Graduat Génie civil

Mini Projet de Mécanique des Solides | Par NTOTO Gédéon

❖ Acier crenelé

− Resistance caractéristique (compression et traction) fck = 400 Mpa

− Contrainte admissible σa = 240 Mpa
− Module d’élasticité Ea = 210 000 Mpa

❖ Sol
− Contrainte admissible du sol à la compression σs = 0.1 Mpa

2. QUESTIONS
On demande de déterminer :

a. Les moments de dimensionnement de dalles (toit et étage) à la flexion.

b. Les moments et les efforts tranchants de dimensionnement des poutres
c. La colonne la plus chargée et l’effort normal correspondant sur la semelle de fondation.
d. Les armatures de flexion dans les dalles (toit et étage) avec de ᴓ12
e. Les armatures de flexion (ᴓ16) et d’étriers (ᴓ8) dans les poutres (toit et étage)
f. Les armatures de compression dans les colonnes (ᴓ14)
g. Les dimensions carrées de semelles de fondation
h. Les armatures de flexion (ᴓ12) et d’étriers (ᴓ8) dans les semelles
i. Le métré du béton (en m3), des armatures (en pièces de 12 m de longueur et en kg) et du moellon (en m3)

Bonne Chance (Durée : 1 Semaine)

Kinshasa le 15/02/2024

Note :

− Groupe 1 : Prendre a = 4 m
− Groupe 2 : Prendre a = 4,5 m
− Groupe 3 : Prendre a = 5 m
