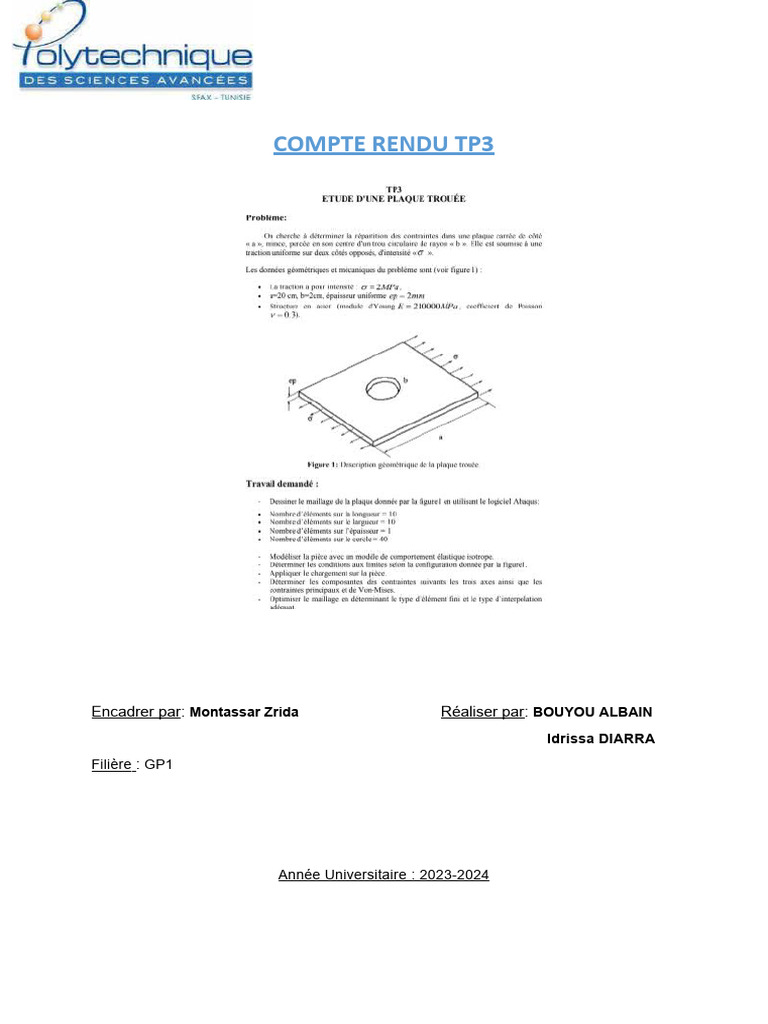

COMPTE RENDU TP3

Encadrer par: Montassar Zrida Réaliser par: BOUYOU ALBAIN

Idrissa DIARRA
Filière : GP1

Année Universitaire : 2023-2024

 Travaux pratique :
1) Module PART
Création d’une pièce :
a) Nommer la pièce
b) Solide, Coque ou Poutre
c) Définir le type de création de pièce
Définir la taille approximative
Pour notre Travail demander :
Dans l’arbre du modèle cliquer deux fois sur parts
Dans la boite de dialogue Create part
Nommer la pièce : PLAQUE TROUEE
Sélectionner 3D/Déformable/Shell
Mettre Approximate size : mettre 200 (Figure 1)
Cliquer continue
Créer un rectangle de 0.20 * 0.02 m²
Cliquer sur OK

2) Module PROPERTY
Création d’un matériau
a) Définition du matériau et ses propriétés
b) Renommer le matériau pièce trouée
c) Cliquer sur Mechanical/Elasticity/Elastic
 d) Introduire le module d’Young : 210000 Mpa
e) Introduire le coefficient de poisson : 0.3
f) Cliquer OK
g) Définition et affectation des propriétés de la section
h) Cliquer sur section
i) Renommer la section : Section- plaque acier trouée

Création de la section

a) Définition et affectation des propriétés de la section

b) Cliquer sur section
c) Renommer la section : Section-1
d) Dans la liste category, sélectionner solid
e) Dans la liste type, sélectionner Homogeneous
 3) Module Assembly
Création d’un assemblage :
a) Cliquer sur create instances
b) Sélectionner part
c) Nommer part : Plaque de tôle
d) Cliquer sur apply
e) Cliquer sur OK

4) Module Step
Création d’un step
a) Cliquer sur l’onglet step
b) Un premier pas (généré automatiquement par ABAQUS/CAE), dans lequel on applique
les conditions aux limites en déplacement
(encastrement).
c) Un second pas d’analyse, on applique une
force de 100N
d) Sélectionner static general, comme
procedure type
e) Cliquer sur continu
 5) Module Load
Le module permet de définir les contraintes subites par la pièce ou le système étudié, on
définit donc le type d’effort appliqué à la pièce ou au système.
Ce module permet de spécifier tous les chargements et toutes les conditions aux limites du
problème étudié
Création d’un chargement :
Appliquons un encastrement
 6) Module MESH
Le module MESH permet de créer le maillage de la pièce. Il contient tout l’outil nécessaire
pour générer le maillage élément fini sur un assemblage

Démarche :

Dans le module MESH cliquer sur Mesh

Dans la barre de menu, cliqué sur Part, la poutre est coloriée en vert.

Cliquer sur Mesh/Control, la fenêtre Mesh Controls apparait, choisir Hex/Structured et cliquer sur
OK. La fenêtre Element Type s’affiche, choisir Standard/Linear/3D Stress et cliquer sur OK.

Cliquer sur Seed/Part, la fenêtre Global Seeds apparait.

A la fin cliquer sur Mesh/Pat et confirmer le maillage en cliquant sur Yes en bas du Viewport
 7) Module JOB

Le module JOB permet de lancer le calcul. Les contraintes, les déformations et les déplacements de
notre pièce ou système étudié sont ainsi calculés.

Création du JOB :

Nommez le job et cliquer OK Pour soumettre le travail.

Cliquer sur Submit A la fin de l’analyse en bas du Viewport, ABAQUS affiche Completed Successfully.

Pour visualiser les résultats, cliquer sur Results.

Job1 tp3

La valeur de la contrainte de Von Mises

est de : +6.045 e+00 Mpa
La figure ci -dessus nous donne des
renseignements sur les différentes
valeurs de la contrainte de von mises
Les constatations suivantes peuvent être
faite :
Une concentration de contrainte est bien
observée au bord du trou de couleur
rouge
Une variation de couleur vert jaune
présentant une faible concentration
Job2 quadratique

La valeur de la contrainte de Von Mises est de +6.701 e+00 Mpa

La figure ci -dessus nous donne des renseignements sur les différentes valeurs de la
contrainte de von mises
Les constatations suivantes peuvent être faite :
Une concentration de contrainte est bien observée au bord du trou de couleur rouge

Une variation de couleur vert jaune présentant une faible concentration

Job 3 Triangulaire Quadratique

La valeur de la contrainte de Von Mises est de +6.757 e+00 Mpa

Job 4 Triangulaire Linéaire

La valeur de la contrainte de Von Mises est de +6.650 e+00 Mpa

Conclusion :Nous constatons avec le job triangulaire linéaire il y’a de plus en plus de noeuds
La courbe de contrainte de Déformation
