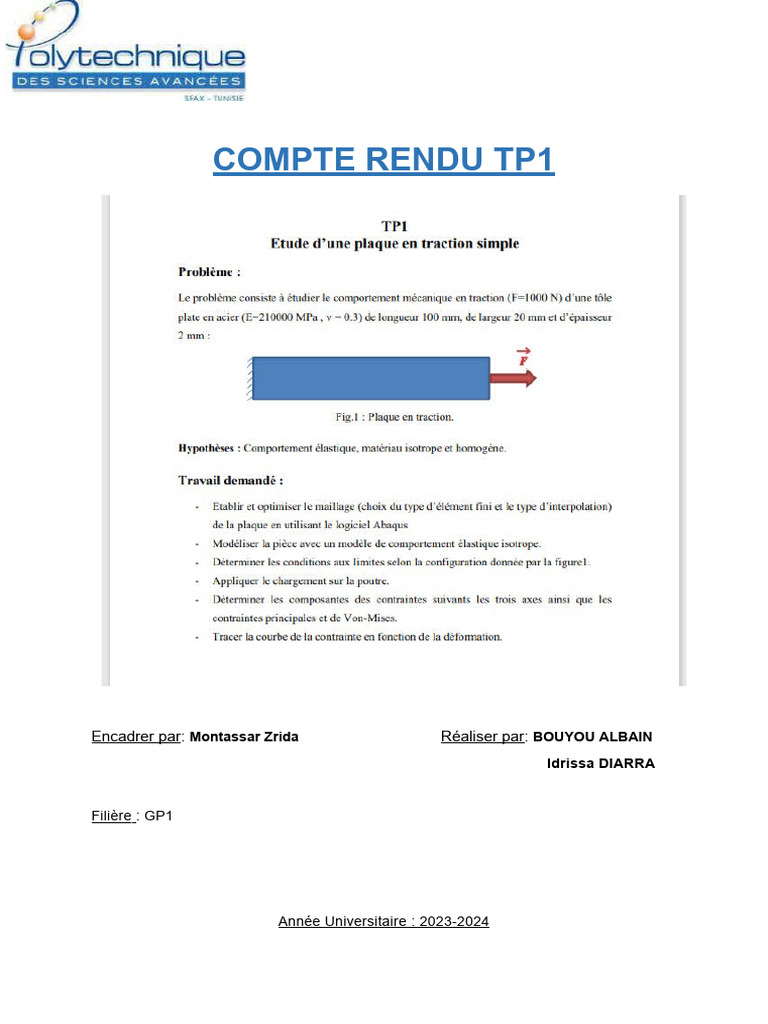

COMPTE RENDU TP1

Encadrer par: Montassar Zrida Réaliser par: BOUYOU ALBAIN

Idrissa DIARRA

Filière : GP1

Année Universitaire : 2023-2024

 Travaux pratique :
1) Module PART

Création d’une pièce :

a) Nommer la pièce
b) Solide, Coque ou Poutre
c) Définir le type de création de pièce
d) Définir la taille approximative
Pour notre Travail demander :
Dans l’arbre du modèle cliquer deux fois sur parts
Dans la boite de dialogue Create part
Nommer la pièce : Tôle plate en acier
Sélectionner 2D/Déformable/Shell
Mettre Approximate size : mettre 200 (Figure 1)
Cliquer continue
Créer un rectangle de 10 * 1000 mm²
Cliquer sur OK

2) Module PROPERTY
Création d’un matériau :

a) Définition du matériau et ses propriétés

b) Renommer le matériau Acier
c) Cliquer sur Mechanical/Elasticity/Elastic
d) Introduire le module d’Young : 210000 Mpa
e) Introduire le coefficient de poisson : 0.3
f) Cliquer OK
g) Définition et affectation des propriétés de la section
h) Cliquer sur section
i) Renommer la section : Section-Tôle
 j) Dans la liste category, sélectionner solid
k) Dans la liste type, sélectionner Homogeneous
l) Cocher plane stress/strain thickness : 2

3) Assembly
Création d’un assemblage :
a) Cliquer sur create instances
b) Sélectionner part
c) Nommer part : Plaque de tôle
d) Cliquer sur apply
e) Cliquer sur OK
 4) Module Step
Création d’un step
a) Cliquer sur l’onglet step
b) Un premier pas (généré automatiquement par ABAQUS/CAE), dans lequel on applique
les conditions aux limites en déplacement (encastrement).
c) Un second pas d’analyse, on applique une force de 100N
d) Sélectionner static general, comme procedure type
e) Cliquer sur continue
 5) Module Load
Le module permet de définir les contraintes subites par la pièce ou le système étudié, on
définit donc le type d’effort appliqué à la pièce ou au système.
Ce module permet de spécifier tous les chargements et toutes les conditions aux limites du
problème étudié
Création d’un chargement :

Appliquons un encastrement
 6) Module MESH
Le module MESH permet de créer le maillage de la pièce. Il contient tout l’outil nécessaire
pour générer le maillage élément fini sur un assemblage

Démarche :

Dans le module MESH cliquer sur Mesh

Dans la barre de menu, cliqué sur Part, la poutre est coloriée en vert.

Cliquer sur Mesh/Control, la fenêtre Mesh Controls apparait, choisir Hex/Structured et cliquer sur
OK. La fenêtre Element Type s’affiche, choisir Standard/Linear/3D Stress et cliquer sur OK.

Cliquer sur Seed/Part, la fenêtre Global Seeds apparait.

A la fin cliquer sur Mesh/Pat et confirmer le maillage en cliquant sur Yes en bas du Viewport
 7) Module JOB

Le module JOB permet de lancer le calcul. Les contraintes, les déformations et les déplacements de
notre pièce ou système étudié sont ainsi calculés.

Création du JOB :

Nommez le job et cliquer OK Pour soumettre le travail.

Cliquer sur Submit A la fin de l’analyse en bas du Viewport, ABAQUS affiche Completed Successfully.

Pour visualiser les résultats, cliquer sur Results.

Résultat maillage 1

La valeur de la contrainte de Von Mises est de + 2.510e0.1

La figure ci-dessus présente les valeurs de la contraintes équivalentes à la contraintes de von

mises.

Les constatations suivantes peuvent être faite :

 Une concentration de contrainte est observée dans la zone rouge ainsi nous pouvons dire que
cette partie de la pièce est plus susceptible de se casser
 La zone bleue montre une absence totale de contrainte c’est la zone la plus résistante de la
pièce
 Ainsi les zones oranges jaunes et vertes présentes des petites contraintes
Résultat du maillage 2

La valeur de la contrainte de Von Mises est de +2.627e+0.1

La figure ci-dessus présente les valeurs de la contraintes équivalentes à la contraintes de von
mises.

Les constatations suivantes peuvent être faite :

 Une concentration de contrainte est observée dans la zone rouge ainsi nous pouvons dire que
cette partie de la pièce est plus susceptible de se casser

 La zone bleue montre une absence totale de contrainte c’est la zone la plus résistante de la
pièce

 Ainsi les zones oranges jaunes et vertes présentes des petites contraintes

Résultat du maillage 3
La valeur de la contrainte de Von Mises est de +2.635e+0.1

La figure ci-dessus présente les valeurs de la contraintes équivalentes à la contrainte de von mises.

Les constatations suivantes peuvent être faite :

 Une concentration de contrainte est observée dans la zone rouge des deux extrémités
gauches de notre maillage

 Une petite zone bleue présentant une absente de contrainte

 Une zone verte jaune et orange présentant des petites contraintes

 Le côté gauche de notre maillage présente différente variation de contrainte de von mises
Résultat Graphique de la courbe de Von Mises
