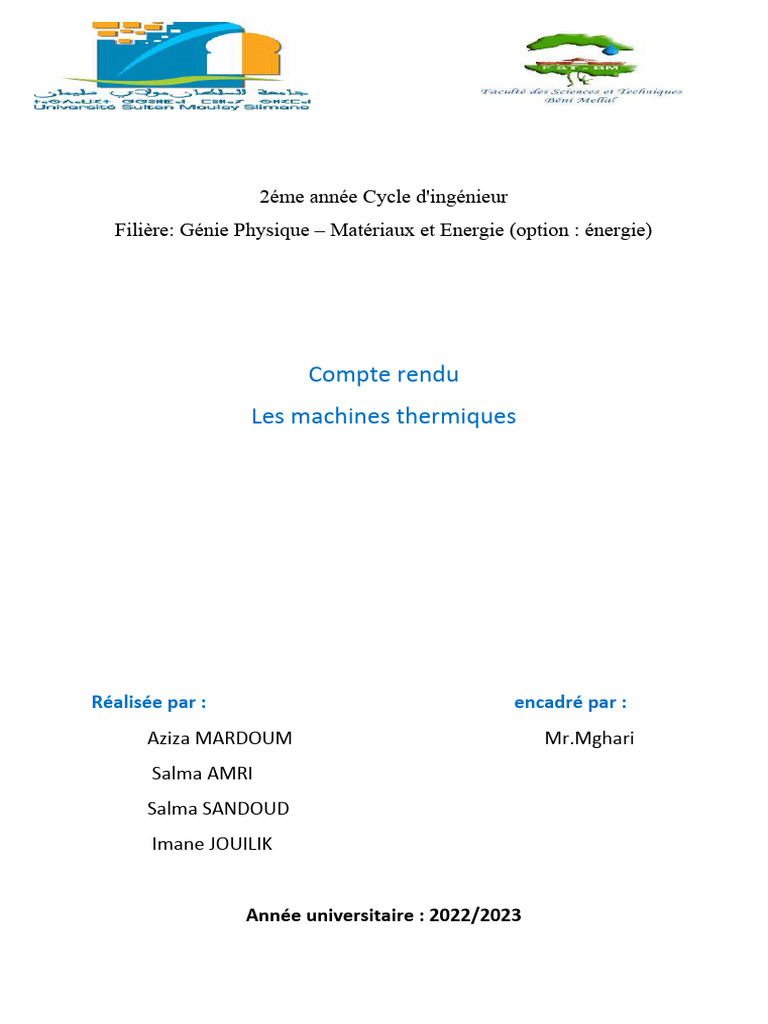

2éme année Cycle d'ingénieur

Filière: Génie Physique – Matériaux et Energie (option : énergie)

Compte rendu
Les machines thermiques

Réalisée par : encadré par :

Aziza MARDOUM Mr.Mghari
Salma AMRI
Salma SANDOUD
Imane JOUILIK

Année universitaire : 2022/2023

 TP : découverte de logiciel thermoptim
1. Introduction de logiciel
Le progiciel Thermoptim fournit un environnement de modélisation intégrant de manière
profondément interconnectée un éditeur de schémas / écran synoptique (figure 1), des
diagrammes interactifs, des fonctions de simulation et une méthode d'optimisation basée sur
la méthode du pincement. Son objectif est double : faciliter et sécuriser la modélisation des
technologies de conversion de l'énergie.

Figure : schéma de logiciel

2. Fonctionnalités de logiciel
Thermoptim permet de calculer automatiquement l'état complet (température, pression,
volume massique, enthalpie, énergie interne, entropie, exergie , titre) de différents fluides, qui
peuvent être des gaz idéaux ou des vapeurs condensables. Ces fluides peuvent subir diverses
transformations, comme les suivantes incluses dans le noyau commun
 des compressions et des détentes, en système ouvert ou fermé. Elles peuvent être
adiabatiques ou poly tropiques, et sont caractérisées par leur rendement isentropique ou
poly tropique ;
 des combustions, elles aussi en système ouvert ou fermé, à pression imposée, volume
imposé ou température constante. Le combustible peut être introduit dans la chambre de
combustion séparément du comburant, ou bien pré mélangé. La dissociation du dioxyde
de carbone peut être prise en compte ;
 des laminages isenthalpiques
 des échanges de chaleur entre fluides, le progiciel pouvant calculer le produit UA du
coefficient d'échange thermique par la surface de l'échangeur, pour des configurations à
contre-courant, co-courant, à courants croisés ou du type (p-n)
Pour représenter les réseaux de fluides auxquels on a recours, on définit des nœuds, en
pratique des mélangeurs, des diviseurs ou des séparateurs, assurant la conservation du débit et
celle de l'enthalpie. Les autres éléments (compresseurs, organes de détente, chambres de
combustion, échangeurs) peuvent leur être aisément connectés.
 3. Etude d’un cycle thermodynamique moteur
Le fluide utilisé sera de l’air, considéré comme un gaz parfait, on étudie un dispositif de
turbine à gaz à combustion

Etude théorique
2. on trace l’allure (P, v) et (T, s)

Figure : allure (P, V)

Figure : Allure (T, S)

produit
3 .a) le rendement pour une turbine à gaz est définit comme η=
ressource
Dans cette installation la turbine entraine le compresseur et la chambre à combustion
wt −wc
consomme l’énergie pour la production de la vapeur η=
Q1

3.b) le rendement en fonction de Q1 et Q 2

Q1−Q2 Q2
On a η= η=1 - Q1
Q1
 wt −wc
3.c) η= Q
1

Le travail utile fourni par la turbine est donne

Wu= (h3-h4)-(h2-h1)
Le rendement thermique s’écrit :
Wu h 4−h 1
η= = 1- avec l’air est supposée parfait, on peut écrire dh=CpdT
h 3−h 2 h 3−h 2
Cp∗(T 4−T 1) (T 4−T 1)
η=1- Cp∗(T 3−T 2) =1- ( T 3−T 2)

les transformations 1-2 et 3-4 sont adiabatiques

T 2 P2 γ−1 P3
γ−1
T3
=( ) γ
T 1 P1
=( ) γ
=T 4
P4
P2 P3
=
P1 P 4

T3 T2 T3 T4 T3 T4
= ce qui donne = — -1 = -1
T4 T1 T2 T1 T2 T1
T1
η=1− T 2
Etude expérimentales
1. le schéma d’une turbine à gaz avec le logiciel thermoptim

Figure : schéma de logiciel

1. utilisation de simulateur
Dans cette partie, on va saisir le schéma de l’installation, puis renseigner les différents points
du cycle, afin de permettre au simulateur d’effectuer les calculs, on examinera ensuite les
tracés des points
 Figure : les caractéristiques des points
après traçage de schéma ,on passe au interface spécial ‘interface schéma /simulateur) ,mettre à
jour la table des éléments puis mettre à jour le simulateur à partie de schéma ,les données
sont alors envoyées au simulateur
2. utilisation de simulateur
 caractéristiques des points
Point 1 :
point2 :
Point 3:
Point 4

3. Caractéristiques des transformations

Transformation 1

4. Exploitation des résultats

 T3 H1 H2 H3 H4 W12 Q23 W34 Q41 η

500 -4,86 138,26 495,19 353,04 143,12 356,93 142,15 357,9 0,39

550 -4,86 138,26 550,1 353,04 143,12 411,84 197,06 357,9 0,44

600 -4,86 138,26 605,55 353,04 143,12 467,29 252,51 357,9 0,54

650 -4,86 138,26 661,52 353,04 143,12 523,26 308,48 357,9 0,56

700 -4,86 138,26 717,98 353,04 143,12 579,72 364,94 357,9 0,60

 la courbe h=f(T)

h=f(T)
800

700

600

500

400

300

200

100

0
0.35 0.4 0.45 0.5 0.55 0.6 0.65

D’après le graphe, on constate que le rendement augmente avec l’augmentation de la

température

TP4 : Etude de Moteur à Essence

 1. introduction
le moteur à combustion interne trouve essentiellement son application dans le domaine du

transport et particulièrement sur le véhicule routier et marin

2. Définition
Un moteur thermique à combustion interne est un organe transformateur d’énergie. Il
transforme l’énergie thermique produite par la combustion (carburante +comburante) en
énergie motrice mécanique
Un moteur est dit à combustion interne si la combustion se fait à l’intérieur du moteur. On
parle du moteur à combustion externe si l’énergie est transportée par un fluide caloporteur à
l’extérieur de celle-ci. Cas d’une turbine à vapeur par exemple
les moteurs alternatifs à combustion interne sont généralement sélectionnées pour la
propulsion de véhicules terrestres à quelques exceptions près (moteurs électriques pour
tramways,trolleybus ou voiture électriques ),en raison de leur densité de puissance favorable
et leur relativement faible cout de fabrication et de service (par rapport aux turbines à gaz par
exemple)
3. Le but
Etablir et interpréter les courbes de performance d’un moteur à combustion interne, et
complète les tableaux
4. le principe
un moteur à combustion interne est un moteur qui transforme l’énergie thermique

produire par la réaction de combustion à une énergie mécanique sous le forme de couple

sur un arbre en rotation

Partie théorique
Pour un nombre de tours (N) le travail est : W = C 2πN
La puissance de moteur P=w/t avec P=2Cπ N
Le débit massique de carburant =780 kg/m3
La consommation spécifique Cs=Qm/P
La puissance thermique Pthermique Pther=PCI .Qm
P
Le rendement globale η¿
pthermique
Avec le pouvoir calorifique inferieur d’essence PCI=42.6MJ/Kg

Partie Expérimentales
 la charge à 0%
Mesure N C Qv Qm W P Pthermique Cs η

1 2200 1.47 0.142 0.105 20319.8 0.460 4473 1116.52 0.0756

2 2400 1.5 0.153 0.113 22619.46 0.512 4813.8 1079.53 0.0782
3 2600 1.47 0.142 0.105 24014.334 0.543 4473 945.85 0.0890
4 2800 1.46 0.166 0.123 25685.661 0.581 5239.8 1035.52 0.818
5 3000 1.43 0.181 0.134 26954.86 0.610 5708.4 1074.48 0.0786

 la charge à 15%
Mesure N C Qv Qm W P PThermique Cs η

1 2200 1.20 0.143 0.106 16587.609 0.376 4516.6 1378.932 0.061

2 2400 1.28 0.167 0.124 19301.945 0.437 5282.4 1387.922 0.061
3 2600 1.35 0.154 0.114 22053.980 0.499 4856.4 1117.452 0.076
4 2800 1.34 0.167 0.124 23574.511 0.534 5282.4 1035.52 0.074
5 3000 1.35 0.182 0.135 25466.900 0.576 5751 1146.399 0.074

 la charge à 30%
Mesure N C Qv Qm W P Pthermique Cs η

1 2200 1.93 0.143 0.1060 26664.88 0.603 4515.6 859.831 0.098

2 2400 2.03 0.154 0.1141 30596.16 0.693 4860.66 805.336 0.105

3 2600 2.13 0.167 0.1237 34778.64 0.788 5269.62 767.835 0.110

4 2800 2.2 0.167 0.1237 38684.8 0.876 5269.62 690.701 0.122

5 3000 2.33 0.182 0.1349 43897.2 0.994 5746.74 663.820 0.154
