République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Université des Sciences et de la Technologie d’Oran Mohamed Boudiaf
Faculté de Mécanique
Département de Génie Mécanique
2022/2023

Matière : Machines Frigorifiques et Pompes à Chaleur

TEST N° 02
Durée 40 mn

Exercice

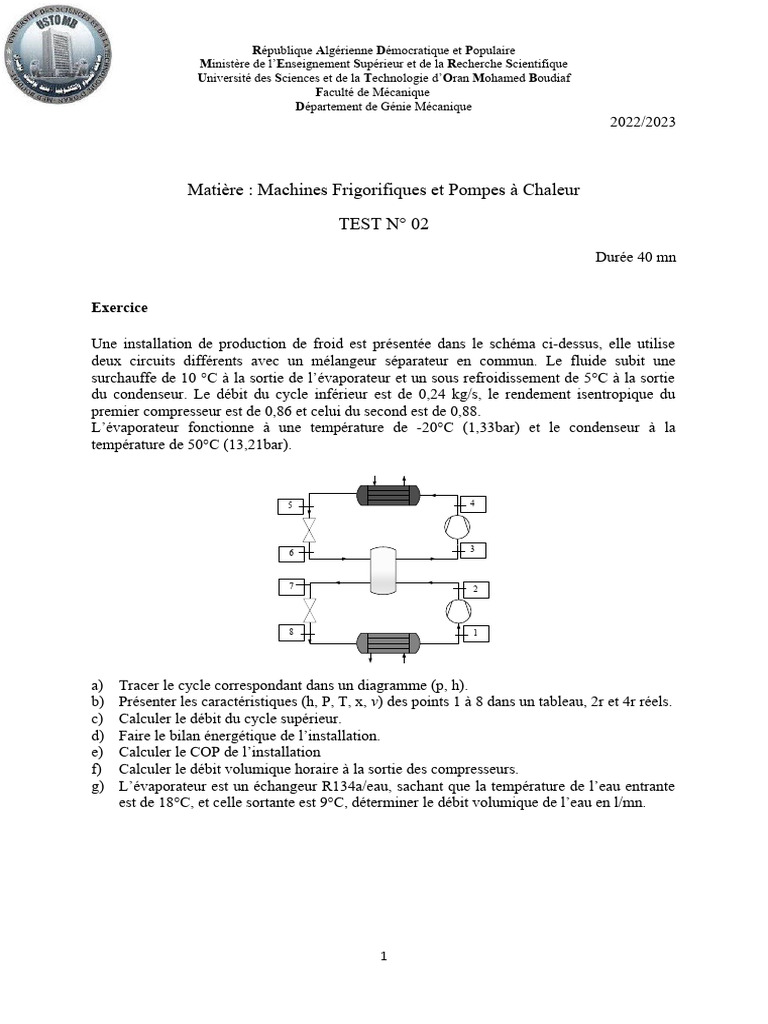

Une installation de production de froid est présentée dans le schéma ci-dessus, elle utilise
deux circuits différents avec un mélangeur séparateur en commun. Le fluide subit une
surchauffe de 10 °C à la sortie de l’évaporateur et un sous refroidissement de 5°C à la sortie
du condenseur. Le débit du cycle inférieur est de 0,24 kg/s, le rendement isentropique du
premier compresseur est de 0,86 et celui du second est de 0,88.
L’évaporateur fonctionne à une température de -20°C (1,33bar) et le condenseur à la
température de 50°C (13,21bar).

5 4

6 3

7 2

8 1

a) Tracer le cycle correspondant dans un diagramme (p, h).

b) Présenter les caractéristiques (h, P, T, x, v) des points 1 à 8 dans un tableau, 2r et 4r réels.
c) Calculer le débit du cycle supérieur.
d) Faire le bilan énergétique de l’installation.
e) Calculer le COP de l’installation
f) Calculer le débit volumique horaire à la sortie des compresseurs.
g) L’évaporateur est un échangeur R134a/eau, sachant que la température de l’eau entrante
est de 18°C, et celle sortante est 9°C, déterminer le débit volumique de l’eau en l/mn.

1
 Exercice :

On calcule la pression intermédiaire (2 points)

P I =√ PF . PC = √ 1 , 33.1 3 , 21=4 , 2 0 ¯¿

a) Le digramme (2 points)

b) Le tableau (4 points)

On calcule les enthalpies des points réels

L’enthalpie réelle sortie compresseur 1 (0,5 point)

h2 is −h1
h2 r =h1 +
ηis
L’enthalpie réelle sortie compresseur 2 (0,5 point)
h 4 is −h3
h 4 r=h3+
ηis

1 2r 3 4r 5 6 7 8
h (kJ/kg) 394 422 403 430 264 264 214 214
P (bar) 1,33 4,20 4,20 13,21 13,21 4,20 4,20 1,33
T (°C) -10 30 10 56 45 10 10 -20
x 1 1 1 1 0 0,26 0 0,19
v (m3/kg) 0,154 0,054 0,048 0,016 ND 0,017 ND 0,033

c) on fait le bilan énergétique au niveau du mélangeur séparateur :

ṁi ( h2 r−h7 )= ṁs ( h 3−h6 ) (1 point)

2
 ( h2 r−h7 ) 422−214
ṁ s =ṁi =0 , 24 =0 , 36 kg /s (1 point)
( h3−h6 ) 40 3−264
d) le bilan d’énergie de l’installation

Les formules (02 points)

Le compresseur du circuit inférieur

Ẇ inf = ṁi ( h2 r −h1 ) =0 ,24 ( 4 22−394 ) =6 , 7 kW (1 point)

Le compresseur du circuit supérieur

Ẇ ¿ =ṁs ( h 4 r−h3 )=0 ,3 6 ( 430−403 )=9 , 7 kW (1 point)

L’évaporateur
Q̇ F= ṁi ( h1−h8 )=0 ,24 ( 394−21 4 ) =43 , 2 kW (1 point)

Le condenseur
Q̇C = ṁs ( h4 r −h5 ) =0 ,3 6 ( 4 30−264 )=5 9 , 8 kW (1 point)

e) Le COP de l’installation

Q̇F 43.2
COP= = =2 , 63 (1 point)
Ẇ ¿ + Ẇ inf 6 , 7+9 , 7
f) le débit volumique

Le compresseur du circuit inférieur

3 3
q̇ v =ṁi . v 2 r=0 ,24 .0 , 0 54=0 , 0 130 m /s=47 m /h (1 point)

Le compresseur du circuit supérieur

3 3
q̇ v =ṁs . v 4 r=0 , 3 6.0 , 0 16=0 ,0 058 m / s=21m /h (1 point)

g) le débit volumique de l’air (2 points)

Q̇ F=− ρ V̇ cp ( T s−T e )

Q̇F 42 , 3 .103
V̇ = = 3 3
=1, 1 2. 10−3 m3 /s=67 l /mn
ρ . cp ( T e −T s ) 10 .4 ,18 . 10 .9
