DC26 Traitement du signal

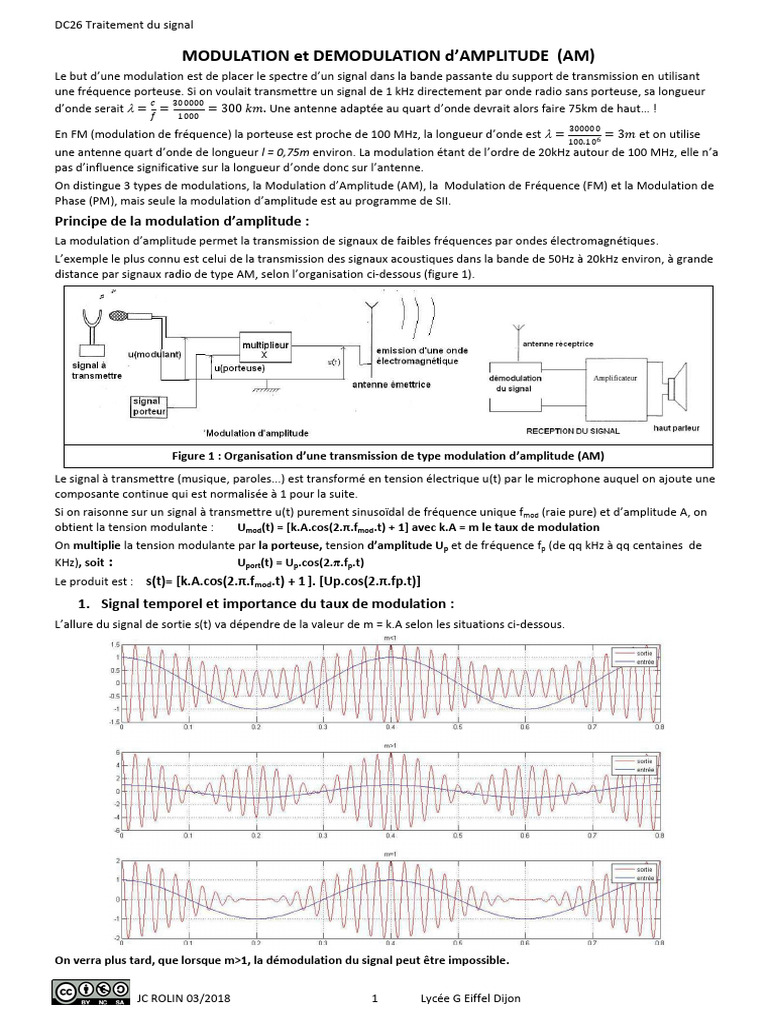

MODULATION et DEMODULATION d’AMPLITUDE (AM)

Le but d’une modulation est de placer le spectre d’un signal dans la bande passante du support de transmission en utilisant
une fréquence porteuse. Si on voulait transmettre un signal de 1 kHz directement par onde radio sans porteuse, sa longueur
𝑐 300000
d’onde serait  = = = 300 𝑘𝑚. Une antenne adaptée au quart d’onde devrait alors faire 75km de haut… !
𝑓 1000
300000
En FM (modulation de fréquence) la porteuse est proche de 100 MHz, la longueur d’onde est  = = 3𝑚 et on utilise
100.106
une antenne quart d’onde de longueur l = 0,75m environ. La modulation étant de l’ordre de 20kHz autour de 100 MHz, elle n’a
pas d’influence significative sur la longueur d’onde donc sur l’antenne.
On distingue 3 types de modulations, la Modulation d’Amplitude (AM), la Modulation de Fréquence (FM) et la Modulation de
Phase (PM), mais seule la modulation d’amplitude est au programme de SII.
Principe de la modulation d’amplitude :
La modulation d’amplitude permet la transmission de signaux de faibles fréquences par ondes électromagnétiques.
L’exemple le plus connu est celui de la transmission des signaux acoustiques dans la bande de 50Hz à 20kHz environ, à grande
distance par signaux radio de type AM, selon l’organisation ci-dessous (figure 1).

Figure 1 : Organisation d’une transmission de type modulation d’amplitude (AM)

Le signal à transmettre (musique, paroles...) est transformé en tension électrique u(t) par le microphone auquel on ajoute une
composante continue qui est normalisée à 1 pour la suite.
Si on raisonne sur un signal à transmettre u(t) purement sinusoïdal de fréquence unique fmod (raie pure) et d’amplitude A, on
obtient la tension modulante : Umod(t) = [k.A.cos(2.π.fmod.t) + 1] avec k.A = m le taux de modulation
On multiplie la tension modulante par la porteuse, tension d’amplitude Up et de fréquence fp (de qq kHz à qq centaines de
KHz), soit : Uport(t) = Up.cos(2.π.fp.t)
Le produit est : s(t)= [k.A.cos(2.π.fmod.t) + 1 ]. [Up.cos(2.π.fp.t)]
1. Signal temporel et importance du taux de modulation :
L’allure du signal de sortie s(t) va dépendre de la valeur de m = k.A selon les situations ci-dessous.

On verra plus tard, que lorsque m>1, la démodulation du signal peut être impossible.

JC ROLIN 03/2018 1 Lycée G Eiffel Dijon

DC26 Traitement du signal

2. Spectre de la modulation d’amplitude

De s(t)= [k.A.cos(2.π.fmod.t) + 1 ]. [Up.cos(2.π.fp.t)] en utilisant la relation cos(a).cos(b) =
On obtient :

Le spectre dans le cas d’un signal modulant réduit à une fréquence pure ou raie unique fm est celui de figure 2.a.
Si on considère une modulation dans la bande 50 à 20kHz soit [fm1 ;fm2], on obtient la représentation spectrale de la figure 2.b.

figure 2.a : Spectre AM par une fréquence pure figure 2.b : Spectre AM d’une plage (audio 50Hz à 20kHz)
On remarque dans le spectre du signal modulé en amplitude que la porteuse est transmise, il s’agit donc d’une Modulation
d’Amplitude avec Porteuse (MAP).
3. Démodulation d’amplitude analogique :
Le but de la démodulation est de retrouver le signal modulant original, à partir du signal modulé s(t).
On admet la transmission idéale entre émetteur et récepteur, donc l’absence de bruits et de déformation du signal modulé
coté récepteur.
Pour la démodulation analogique d’amplitude, on distingue 2 techniques :
 Démodulation cohérente ou synchrone;
 Démodulation par détection d’enveloppe.
A. Démodulation cohérente ou synchrone :
Cette technique fonctionne quel que soit le type de modulation analogique d’amplitude, avec ou sans porteuse transmise,
mais nécessite de multiplier de nouveau le signal reçu s(t) par la porteuse.
Le schéma de principe est le suivant (figure 3) :

Figure 3 : démodulation synchrone

Si la porteuse locale est : 𝑼𝑳 (𝒕) = 𝑼𝑳 . 𝒄𝒐𝒔(𝟐. 𝝅. 𝒇𝒑 . 𝒕)]
Et si on retient le développement de s(t) suivant :
(𝒌. 𝑨. 𝑼𝒑)
𝒔(𝒕) = . [𝒄𝒐𝒔(𝟐. 𝝅. (𝒇𝒑 − 𝒇𝒎𝒐𝒅 ). 𝒕) + 𝒄𝒐𝒔(𝟐. 𝝅. (𝒇𝒑 + 𝒇𝒎𝒐𝒅 )𝒕)] + 𝑼𝒑 . 𝒄𝒐𝒔(𝟐. 𝝅. 𝒇𝒑 . 𝒕)]
𝟐
La sortie du multiplieur est : 𝒔(𝒕). 𝑼𝑳 . 𝒄𝒐𝒔(𝟐. 𝝅. 𝒇𝒑 . 𝒕)] =

JC ROLIN 03/2018 2 Lycée G Eiffel Dijon

DC26 Traitement du signal
Représenter alors le spectre et montrer qu’un filtre passe bas permet de retrouver le signal modulé à un coefficient prés.

Figure 4 : Spectre après démodulation synchrone et placement du filtre

Simulation PSIM de la démodulation synchrone :
Fichier : Modulation AM demod synchrone.psimsch
f modulation = 50Hz et f porteuse = 1kHz
DEMULT_Synchrone
V V_modul
MULTI_AM V V_AM_brut V_demod_synchrone
V V Vsortie
V V_porteuse 9000

50 1000
0.4 V_Mod V_porteuse 4.7e-6 1000
0.5

B. Démodulation par détection d’enveloppe :

Le principe de base est simple à la condition que l’enveloppe du signal modulé représente le signal informatif.
Ceci est le cas si le taux de modulation m < 1 (figure 5.a) mais impossible si m > 1 (figure 5.b), cas de surmodulation.

Figure 5.a : Enveloppe d’un signal AM avec m < 1 Figure 5.b : Enveloppe d’un signal AM avec m > 1

JC ROLIN 03/2018 3 Lycée G Eiffel Dijon

DC26 Traitement du signal

On utilise le montage suivant figure 6.

Figure 6 : Démodulateur par détection Figure 7 : Influence de la constante de temps RC en fonction de la

d’enveloppe (redressement + filtre passe bas RC) porteuse fp et de la modulation
𝟏 𝟏
Le choix de la constante de temps  =𝑹. 𝑪 = = 1 est un compromis entre :
𝝎𝒄 𝟐.𝝅.𝒇𝒄
- éliminer la porteuse fp qui doit être dans la bande atténuée,
- conserver la modulation fm qui doit être dans la bande passante.
Pour cela, on positionne la fréquence de coupure fc à la moyenne quadratique des 2 fréquences soit pour la
1
constante de temps :  = 2.𝜋 𝑓 .𝑓 = 𝑅. 𝐶
√ 𝑝 𝑚
Il y aura une réelle séparation de la modulation, seulement si le rapport fp >> fm surtout avec un filtre d’ordre 1.
Ceci est impossible dans la situation ci-dessous avec fp = 1kHz et fm = 50Hz.

Simulation PSIM de la démodulation par détection d’enveloppe

Fichier : Modulation AM demod DRC crete.psimsch
V_AM_Brut V_Demod_enveloppe
V_mod
V V V
V_porteuse D

50 V_mod
V_porteuse R C
1 1000 1000 4.7e-6
0.55 1
