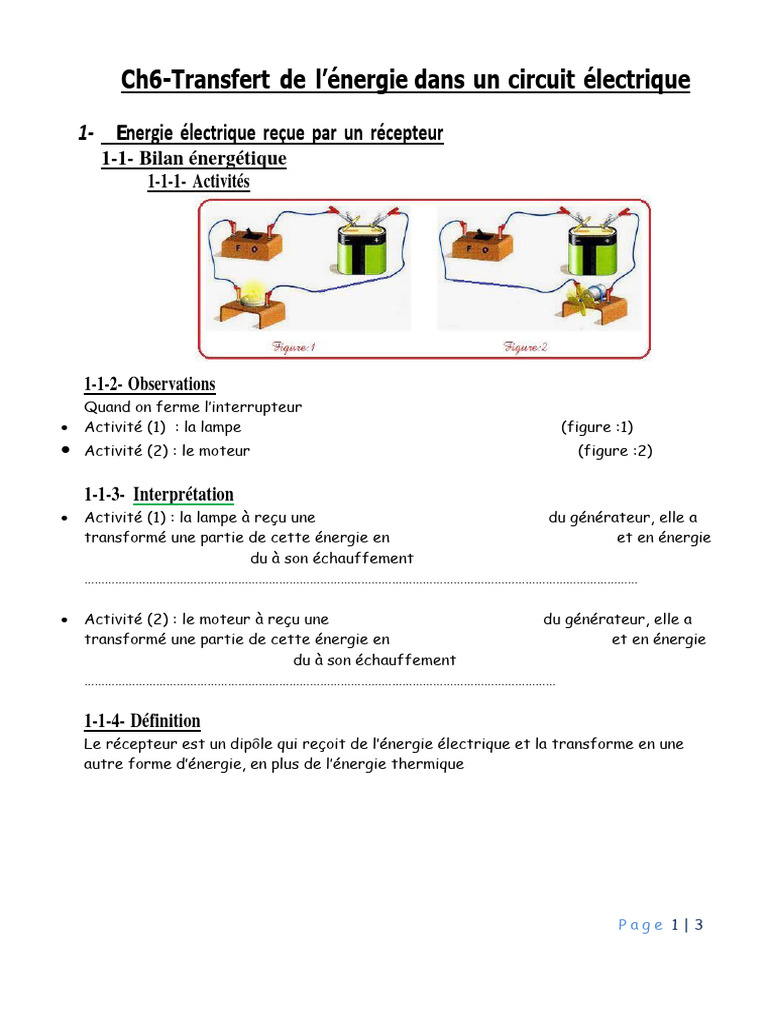

Ch6-Transfert de l’énergie dans un circuit électrique

1- Energie électrique reçue par un récepteur

1-1- Bilan énergétique
1-1-1- Activités

1-1-2- Observations
Quand on ferme l’interrupteur
 Activité (1) : la lampe s’allume et elle s’échauffe (figure :1)
 Activité (2) : le moteur tourne et il s’échauffe (figure :2)

1-1-3- Interprétation
 Activité (1) : la lampe à reçu une énergie électrique 𝑊𝑒 du générateur, elle a
transformé une partie de cette énergie en et en énergie
thermique 𝑊𝑡ℎ du à son échauffement
………………………………………………………………………………………………………………………………………………

 Activité (2) : le moteur à reçu une énergie électrique 𝑊𝑒 du générateur, elle a

transformé une partie de cette énergie en énergieMécanique 𝑊𝑚 et en énergie
thermique 𝑊𝑡ℎ du à son échauffement
…………………………………………………………………………………………………………………………

1-1-4- Définition
Le récepteur est un dipôle qui reçoit de l’énergie électrique et la transforme en une
autre forme d’énergie, en plus de l’énergie thermique

Page 1|3
 1-1-5- Convention récepteur
Dans la convention récepteur, on considère la tension 𝑈𝐴𝐵 > 0 si le sensdu courant
électrique est de A à B

1-2- L’énergie reçue par un récepteur

En régime permanent, l’énergie électrique reçue par un récepteur parcouru par
un courant 𝐼 et soumis à une tension 𝑈𝐴𝐵 , pendant une durée∆𝑡, est :
……………………………
………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………….

……………………………………………………………………………………………….
1-3- La puissance électrique reçue par un récepteur
La puissance électrique reçue par un récepteur est :

2- Effet Joule
2-1- Définition
On appelle effet Joule l'effet thermique associé au passage du courantélectrique dans un
conducteur.
2-2- Conducteur ohmique
Un conducteur ohmique est un dipôle qui vérifie la loi d'ohm. La tension a ses bornes est
proportionnelle à l'intensité du courant qui le traverse. …………………………

……
……
……
…….
2-3- Loi de Joule :
Un conducteur ohmique est un dipôle passif. Toute l'énergie électrique qu'ilreçoit
est transformée en énergie thermique par effet Joule.
On en déduit que:……………………………………………………………………………………..
Donc : …………………………………………

2-4- application de l'effet joule

Les applications de l'effet Joules sont multiples. Certaines sont utiles, d'autres nuisent
au fonctionnement des circuits.

Page 2|3
 2-4-1- Parmi les effets utiles, citons :
 Le chauffage électrique.
 L'éclairage par incandescence.
 Le disjoncteur thermique.
 Le fusible
2-4-2- Parmi les effets nuisibles, citons :
 L'échauffement des circuits électriques.
 Les pertes en lignes.
 La détérioration de certains circuits sous l'effet d'une augmentation de
température

3- Energie électrique fournie par un générateur

3-1- Définition
Le générateur est un dipôle qui produit de l’énergie électrique à partir d’une autre
forme d’énergie

Convention générateur :

3-2- L’énergie fournie par un générateur

L’énergie électrique 𝑊𝑒 fournie par un générateur est proportionnelle à la tension 𝑈𝑃𝑁
entres ses bornes, à l’intensité du courant électrique 𝐼 et la duréedu fonctionnement ∆𝑡 :
……………………………………….

3-3- La puissance électrique

La puissance électrique fournie par un générateur pendant une durée ∆𝑡 est :

Page 3|3
