II.1.

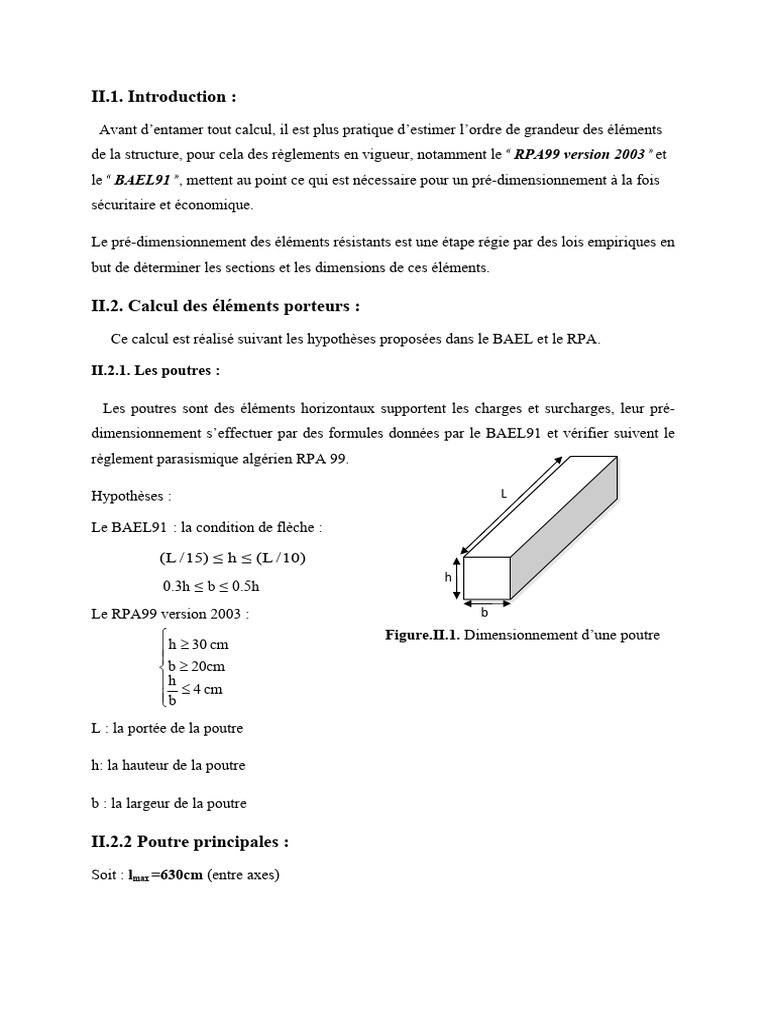

Introduction :
Avant d’entamer tout calcul, il est plus pratique d’estimer l’ordre de grandeur des éléments
de la structure, pour cela des règlements en vigueur, notamment le « RPA99 version 2003 » et
le « BAEL91 », mettent au point ce qui est nécessaire pour un pré-dimensionnement à la fois
sécuritaire et économique.

Le pré-dimensionnement des éléments résistants est une étape régie par des lois empiriques en
but de déterminer les sections et les dimensions de ces éléments.

II.2. Calcul des éléments porteurs :

Ce calcul est réalisé suivant les hypothèses proposées dans le BAEL et le RPA.

II.2.1. Les poutres :

Les poutres sont des éléments horizontaux supportent les charges et surcharges, leur pré-
dimensionnement s’effectuer par des formules données par le BAEL91 et vérifier suivent le
règlement parasismique algérien RPA 99.

Hypothèses : L

Le BAEL91 : la condition de flèche :

( L / 15) ≤ h ≤ ( L / 10)
h
0.3h ≤ b ≤ 0.5h
Le RPA99 version 2003 : b
 Figure.II.1. Dimensionnement d’une poutre
 h  30 cm
 b  20cm
 h  4 cm
 b

L : la portée de la poutre

h: la hauteur de la poutre

b : la largeur de la poutre

II.2.2 Poutre principales :

Soit : lmax =630cm (entre axes)
Suivant les condition de BAEL, on établit les dimensions (b,h)La hauteur de la poutre est
déterminée par la condition suivante :

( L / 15) ≤ h ≤ ( L / 10)  42≤ h ≤63

On adopte : h=60cm

La largeur de la poutre est déterminée par la condition suivante :

0.3h ≤ b ≤ 0.5h 18≤ h ≤30

On adopte : b =40cm

La dimension des poutres doivent vérifier les conditions du RPA99 :

h≥ 30 cm 60≥ 30 cm … … … … … … … … … … … … … … … … …CV .

b≥ 20 cm40≥ 20 cm … … … … … … … … … … … … … … … … …CV .

h
≤ 4 cm60/40=1.50≤ 4 cm… … … … … … … … … … … … … ..CV .
b

Soit:( bxh) = (40x60) cm2

II.2.3 Poutre secondaires :

Soit : lmax =525cm (entre axes)

Suivant les condition de BAEL, on établit les dimensions (b,h) La hauteur de la poutre est
déterminée par la condition suivante :

( L / 15) ≤ h ≤ ( L / 10)  35≤ h ≤52.5

On adopte : h=45cm

La largeur de la poutre est déterminée par la condition suivante :

0.3h ≤ b ≤ 0.5h 13.5≤ h ≤22.5

On adopte : b =30cm

La dimension des poutres doivent vérifier les conditions du RPA99 :

h≥ 30 cm 45≥ 30 cm … … … … … … … … … … … … … … … … …CV .

b≥ 20 cm30≥ 20 cm … … … … … … … … … … … … … … … … …CV .

h
≤ 4 cm45/30=1.5≤ 4 cm… … … … … … … … … … … … … ..CV .
b

Soit:( bxh) = (30x45) cm2

Finalement on aura :

60cm 45cm

40cm 30cm

Poutre principale Poutre secondaire

Figure. II.2.Pré-dimensionnement des poutres principale et secondaire.

II.3. Pré-dimensionnement des planchers :

Les planches sont définies comme étant des éléments horizontaux assurant la transmission

Des charges vers les éléments porteurs (poteaux, poutres, et voiles) ,

 Choix du plancher

Pour notre bâtiment on a utilisé deux types de plancher :

 Plancher à corps creux.

 Plancher à dalle pleine.

II.3.1 planchers à corps creux :

On a opté pour un plancher semi préfabriqué (corps creux, poutrelles et dalle de
compression) qui pressante les avantages suivants :

a- Facilité de réalisation.
 b- Réduction de la masse du plancher et par conséquence l’effet sismique.
c- Il fait fonction d’isolation acoustique et thermique
d- Économie e dans le cout de coffrage

Figure II.3. Coupe transversale d’un plancher à corps creux.

Avec :
✓ hcc : hauteur du corps creux.
✓ hdc : hauteur de la dalle de compression.
✓ b0 : largeur de la nervure de 8 à 12 cm.
✓ L 0 : distance entre axe des poutrelles.
✓ ht : hauteur total du plancher.

D’après la BAEL (article 6.8.4.2.4) la hauteur du plancher doit vérifier la condition suivante :
lmax
ht≥
22.5
Avec :
 Lx :la plus grande portée dans le sens de disposition des nervures entre nœuds.
 ht :hauteur total du plancher .
On a : lx=4.85m
Donc :
485
ht≥
22.5
ht≥ 21.55cm
On adopte l’épaisseur de ht =25 tel que :ht =D+E= 20+5
D : l’épissure de corps creux.
E : l’épaisseur de la dalle de compression.
On utilise un plancher a corps creux de type (20+5) cm de charge permanente Pour la largeur
de la nervure nous avons : b0 = (8 ; 14) cm, b0=10cm.
II.3.2Pré-dimensionnement des poutrelles :
Les poutrelles sont des éléments secondaires, coulées sur place en même temps que le
plancher, leurs armatures permettent au béton de résister à la flexion, elles supportent le
plancher et transmettent ses charges à la structure porteuse.
b=75cm
Leur dimension déterminée comme suite :

b1≤Lmax/10 => b1 ≤ 485/10

b1=32,5cm b1=32,5cm
b1≤ L’hourdis/2 => b1 ≤ 65/2

6h0≤ b1 ≤8h0 => 30 ≤ b1 ≤ 40

b0=10cm
On prend: b1=32,5 cm
Figure.II.4. Dimensionnement de la poutrelle.
b= 2b1+b0 = 2 x 32,5+10=75 cm. Donc b1=32,5 cm.

II.3 pré dimensionnement du Balcon :

Les balcons sont des dalles pleines encastrées dans les poutres, leurs épaisseurs sont
déterminées suivant la formule suivante :
L L
15 ≤ e ≤ 20 +7, avec L est la largeur du plus grand balcon L=1.20 m.

120 120
≤e≤ +7  8 ≤ e ≤ 13
15 20
Donc on a prend une épaisseur e =12 cm.

Lx

e=12 cm

Ly

Fig.II.5. : dimensions des balcons.

.

II.4 pré dimensionnement des Poteaux :

Les poteaux sont les éléments de la structure, qui transmettent les charges verticales aux
fondations. Ils participent au contreventement total ou partiel des bâtiments.

Le pré dimensionnement des poteaux se fait par la vérification de la résistance d’une

section choisie intuitivement avec une section d’armature de 1% de la section de béton sous
l’action de l’effort normal maximal(le poteau le plus chargé) déterminé par la descente des
charges.

 D’après RPA99/version 2003 :

Les dimensions de la section transversales des poteaux en zone II doivent satisfaire les
conditions suivantes :


min (b, h)  30 cm

 he
 min (b, h) 
 20
 1 b
  4
 4 h

 D’prés les règles BAEL91 :

L’effort normal ultime N ul agissant sur un poteau (compression centré) est donné par la
formule suivante :

  Nu
Br 
 f bu 0.85  f e 
  
 0.9  s ( As / Br ) 

Avec:

Br: section réduite du poteau, Br= (a-0.02)(b-0.02)m².

Nult: Effort normal maximal à l’ELU (Nu=1.35G+1.5Q).

fc28 : contrainte de compression du béton à 28 jours (ici on prend : fc28=25MPa)

Fe : contrainte limite élastique des aciers (ici on prend : fe=400MPa)

As : section d’armature dans le poteau

❑b : Coefficient de sécurité du béton tel que :❑b =1.5 (situation durable ou transitoire).

❑s: Coefficient de sécurité de l’acier tel que : ❑s =1.15 (situation durable ou

Transitoire).

α : coefficient fonction de l’élancement du poteau calculé par :

 0.85
 pour   50 
 ²

 1  0.2  
  35² 
 

pour 50    70   0.6 50² 
  ² 

Généralement le pourcentage de l’acier est de 1% de la section :

As 1
= ⇒
Br 100 alors :

Nu
 Br 
 f fe   f fe 
Nu   .Br . c 28   α   c28  
 0.9   b 100. s   0.9  γ b 100.γ s 

 ¿35  α=0.708  Br ≥0.064 N u

 ¿50  α=0.603  Br ≥0.075 N u

N u est déterminé à partir de la descente des charges.

Pour des raisons de sécurité on adopte : Br= 0,075.Nu.

II.5. Evaluation des charges et surcharges :

 Plancher terrasse (corps creux) : (inaccessible)

Couche et épaisseur Poids volumique G

(cm) (KN/m3) (KN/m2)
1 Gravillon roulé 5(cm) 17 0,85
2 Étanchéité 2(cm) 6 0,12
3 Isolation thermique 5(cm) 0.3 0,015
4 Forme en pente 10(cm) 22 2.20
5 P- Corps creux 25(cm) 14 3.25
6 Enduit de plâtre 2(cm) 10 0,20
Charge permanente (KN/m2) 6.63
Surcharges d’exploitation (KN/m2 ) 1

Tab. II.1 Charge permanente due au plancher terrasse (corps creux).

 Plancher terrasse (corps creux) : (accessible)

Couche et épaisseur Poids volumique G

(cm) (KN/m3) (KN/m2)
1 Carrelage 2(cm) 22 0,44
2 Mortier de pose 2(cm) 20 0,40
3 Lite de sable2 (cm) 18 0,36
4 Forme de pente 1(cm) 22 2.20
5 P- Corps creux 25(cm) 14 3.25
6 Enduit de plâtre 2(cm) 10 0,20
2
Charge permanente (KN/m ) 6.85
Surcharges d’exploitation KN/m2 1.5
Tab. II.2 Charge permanente due au plancher terrasse (corps creux).
 Plancher étage courant corps creux (usage d’habitation) :
Couche et épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)
1 Cloison ---- ---- 1,20
2 Carrelage 2 (cm) 22 0,44
3 Mortier de pose 2 (cm) 20 0,40
4 Couche de sable 2 (cm) 18 0.36
5 P-Corps creux 25 (cm) ---- 3.25
6 Enduit de plâtre 2 (cm) 10 0,20
Charge permanente (KN/m2) 5,85
Surcharges d’exploitation (KN/m²) 1.5
Tab. II.3 Charge permanente du plancher étage courant (corps creux).

 Plancher étage courant corps creux (Service) :

Couche et épaisseur Poids volumique G

(cm) (KN/m3) (KN/m2)
1 Cloison ---- ---- 1,20
2 Carrelage 2 (cm) 22 0,44
3 Mortier de pose 2 (cm) 20 0,40
4 Couche de sable 2 (cm) 18 0.36
5 P-Corps creux 25 (cm) ---- 3.25
6 Enduit de plâtre 2 (cm) 10 0,20
2
Charge permanente (KN/m ) 5,85
Surcharges d’exploitation KN/m² 3
Tab. II.4 Charge permanente du plancher étage courant (corps creux).

 Plancher terrasse dalles pleines « inaccessible » :

Couche et épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)

1 Gravillon roulé 5cm 5(cm) 17 0,85

2 Étanchéité ---- ---- 0,12
3 Isolation thermique5cm 5cm5(cm) 0.3 0,015
4 Forme en pente 10cm 8(cm) 22 2.2
5 P- pleine 16cm 16(cm) 25 4.00
6 Enduit de plâtre 2cm 2(cm) 10 0,20
2
Charge permanente (KN/m ) 7,38
Surcharges d’exploitation (KN/m2) 1
Tab. II.5 Charge permanente du plancher terrasse (dalles pleines).

 Plancher étage courant dalles pleins:

Couche et épaisseur (cm) Poids volumique G
(KN/m3) (KN/m2)

1 Cloison ---- ---- 1,20

2 Carrelage 2(cm) 22 0,44
3 Mortier de pose 2 (cm) 20 0,40
4 Couche de sable 2(cm) 18 0,36
5 P-pleine 16 (cm) 25 4.00
6 Enduit de plâtre 2(cm) 10 0,20
2
Charge permanente (KN/m ) 6,60
Surcharge d’exploitation (KN/m2) 1.5
Tab. II. 6 Charge permanente du plancher étage (dalles pleines).
 Les balcons :
 Balcons terrasse :
Couche et épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)
 1 Gravillon roulé 5(cm ) 17 0,85
2 Etanchéité ---- ---- 0,12
3 Isolation thermique5cm 5(cm) 0.3 0,015
4 Forme en pente 10(cm) 22 2,2
5 Dalle pleine 12cm (cm) 25 3.00
6 Enduit de ciment 2(cm) 20 0,40
2
Charge permanente (KN/m ) 6,58
Surcharges d’exploitation (KN/m2) 1

Tab.II.7Charge permanente du balcon terrasse.

 balcon d’étage courant :

Couche et épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)

1 Carrelage 2cm 22 0,44

2 Mortier de pose 3cm 20 0,40
3 Lit de sable 3cm 18 0,36
4 Dalle pleine 12cm 25 3.00
5 Enduit de ciment 2cm 20 0,40
Charge permanente (KN/m2) 4,60
Surcharges d’exploitation (KN/m2) 3.5

Tab.II. 8 Charge permanente du balcon étage.

 Murs extérieurs :(épaisseur e=30cm)
Couche & épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)
1 Enduit de plâtre 2(cm ) 10 0,15
2 Brique creux 10(cm) ---- 0.90
3 L’aime d’aire 5(cm) ---- ----
4 Brique creux 15(cm) ---- 1,30
5 Enduit de ciment 2(cm ) 20 0,40
2
Charge permanente (KN/m ) 2.75

Tab. II.9 Charge permanente due aux murs extérieurs.

 Cloison intérieure :(épaisseur e=10cm)
Couche & épaisseur Poids volumique G
(cm) (KN/m3) (KN/m2)
1 Enduit de plâtre 1.5cm 10 0,15
2 Brique creux 10cm ----- 0.90
 3 Enduit de plâtre 1.5 cm 10 0,15
Charge permanente KN/m2) 1,20

Tab. II.10 Charge permanente due aux cloisons

 Cloisons intérieures à doubles parois:

Couche et épaisseur Poids volumique (KN/m3) G (KN/m2)
(cm)
1 Enduit de plâtre 1.5 cm 10 0,15
2 Brique creux 10cm ----- 0.90
3 L’aime d’aire 5cm ---- ---
4 Brique creux 15cm ----- 1,30
5 Enduit de plâtre 1.5cm 10 0,15
2
Charge permanente (KN/m ) 2.50
Tab. II.11 Charge permanente due aux cloisons intérieures à doubles parois.
 Les escaliers :
 Palier :
Matériaux & Epaisseur(m) Poids Volumique (kN/m3) Poids (kN/m²)
-carrelage 0.02 22 0.44
- mortier de pose 0.02 20 0.40
-couche de sable fin 0.02 18 0.36
-poids propre du palier 0.15 25 3.75
- Enduit de ciment 0.02 20 0.40
Total (KN/m²) = 5.35
Surcharge d’exploitation : Q=2.5 KN/m²

Tab.II.12 Charge permanente des paliers.

 Paillasse avec inclinaison 32.85 o :
Matériaux & Epaisseur(m) Poids Volumique (kN/ m )
3
Poids (kN/m²)
-carrelage 2cm 22 0.44
- mortier de pose 2cm 20 0.40
-couche de sable fin 2cm 18 0.36
-poids propre des marches 8.5cm 25 2.12
- poids propre de la paillasse 0.17x25/cos32.85 5.05
- Enduit de ciment 2cm 20 0.40
Total (KN/m²) = 8.77

Surcharge d’exploitation : Q=4KN/m².

Tab.II.13 Charge permanente de la paillasse.

 Paillasse avec inclinaison 23.29o :

Matériaux & Epaisseur(m) Poids Volumique (kN/ m )
3
Poids (kN/m²)

-carrelage 2cm 22 0.44

- mortier de pose 2cm 20 0.40

-couche de sable fin 2cm 18 0.36

-poids propre des marches 8.5cm 25 2.12
- poids propre de la paillasse 0.17x25/cos23.29 4.62
- Enduit de ciment 2cm 20 0.40
Total (KN/m²) = 8.34
Surcharge d’exploitation : Q=4KN/m².

Tab.II.14 Charge permanente de la paillasses.

II.6 Descente des charges :

On appelle descente de charges l’opération qui consiste à calculer pour les poteaux
de la construction, les charges qu’ils supportent au niveau de chaque étage jusqu’aux
fondations.
D’après le RPA les poteaux de rives et d’angles, doivent avoir des sections
comparables à celles des poteaux centraux pour des raisons techniques de réalisation, de
 rapidité d’exécution, et pour leurs conférer une meilleure résistance aux sollicitations

Et on prend la valeur max de ce poteau. Pour le dimensionnement de poteaux on fait la

descente de la charge sur le poteau le plus sollicités :

sismiques.
On se limitera dans notre étude sur le calcul de
la descente de charges du poteau le plus sollicité
seulement
 La dégression des charges d’exploitation
pour le calcul des éléments porteurs :
Pour notre cas l’ouvrage ayant une surcharge
équivalente à tous les niveaux, on pourra adopter les
valeurs de surcharges suivantes :
Fig.II.6 Dimension de la section revenant au poteau central.
Plancher terrasse: Q0

Étage (1): Q Étage (2): 0,95 Q

Étage (3): 0, 9Q Étage (4): 0,85 Q

Étage (5): 0,80 Q Étage (6): 0,75 Q Étage (7): 0, 70Q

On réduite 0de (0,05) par étage.

II.6.1 poteau central :

Poteau central d’axe (D, 3) :

  plancher terrasse (inaccessible): G = 6.63KN/m², Q = 1KN/m²

S= (3x2.42) + (3x2.32) + (2.43x2.42) + (2.43x2.32) =25.74 m2

S’= (2.43+0.3+3) x (2.42+0.4+2.32) =29.45 m2
 G =6.63x25.74= 170.65KN.
 Q = 1x29.45=29.45KN.
 Plancher terrasse (accessible) : G = 6.63KN/m², Q = 1KN/m²
 G =6.85x25.74= 176.31KN.
 Q = 1.5x29.45=44.17KN.
 Plancher étage (Habitation) : G = 5.85KN/m², Q = 1.5KN/m²
¿
 G=5.85 25.74 =150.57KN.
 Q = 1.5x25.74=38.61KN.
 Plancher étage (Service) : G = 5.85KN/m², Q = 3 KN/m².
¿
 G=5.85 25.74=150.57KN.
 Q = 3x25.74=77.22KN.

 Poutres principales :
¿ ¿
G=0, 40 0, 6 25x (2.43+3) = 32.58KN/ml.

 Poutres secondaires :

¿ ¿
G=0, 30 0, 45 25x (2.42+2,32)= 15.99KN/ml.

 Poteaux : G = 0,4x 0,4x3.06 x 25 = 12.24KN.

 Mur Cloisons intérieures à doubles parois : G= 2.5x (25.74)= 64.35KN.
 Mur Cloison intérieure : G = 1.2 (3.06 – 0.5) x 2.42 = 7.43 KN.
  Charges et surcharges revenants sur le poteau :

Coefficient de Chargement après

Niveau Elément Surcharge avant dégression
dégression G(KN) Q(KN)
Poutre principale 32,58
N1 Poutre secondaire 1 15,99
Poids de poteaux 12,24
𝑵
60,81
Venant de 1 60,81
Plancher étage ( terasse) 44,17 176,31 41,9615
Poutre principale 32,58
N2 Poutre secondaire 0,95 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
369,71 41,9615
Venant de 2 369,71 41,9615
Plancher étage 38,61 150,57 34,749
Poutre principale 32,58
N3 Poutre secondaire 0,9 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
652,87 76,7105
Venant de 3 652,87 76,7105
Plancher étage 38,61 150,57 32,8185
Poutre principale 32,58
N4 Poutre secondaire 0,85 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
936,03 109,529
936,03 109,529
38,61 150,57 30,888
32,58
15,99
64,35
 𝑵

Venant de 4 936,03 109,529

Plancher étage 38,61 150,57 30,888
Poutre principale 32,58
N5 Poutre secondaire 0,8 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
1219,19 140,417
Venant de 5 1219,19 140,417
Plancher étage 38,61 150,57 28,9575
Poutre principale 32,58
N6 Poutre secondaire 0,75 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
1502,35 169,3745
Venant de 6 1502,35 169,3745
Plancher étage 38,61 150,57 27,027
Poutre principale 32,58
N7 Poutre secondaire 0,7 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
1785,51 196,4015
Venant de 7 1785,51 196,4015
Plancher étage 38,61 150,57 25,0965
Poutre principale 32,58
N8 Poutre secondaire 0,65 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
2068,67 221,498
Venant de 8 2068,67 221,498
Plancher étage 38,61 150,57 23,166
Poutre principale 32,58
N9 Poutre secondaire 0,6 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
2351,83 244,664
Venant de 9 2351,83 244,664
38,61 150,57 21,2355
32,58
N10 0,55 15,99
64,35
7,43
12,24
 𝑵

Venant de 9 2351,83 244,664

Plancher étage 38,61 150,57 21,2355
Poutre principale 32,58
N10 Poutre secondaire 0,55 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
2634,99 265,8995
Venant de 10 2634,99 265,8995
Plancher étage 38,61 150,57 19,305
Poutre principale 32,58
N11 Poutre secondaire 0,5 15,99
Cloisons intérieures à doubles parois 64,35
Cloison intérieure 7,43
Poids de poteaux 12,24
𝑵
2918,15 285,2045
Venant de 11 2918,15 285,2045
Plancher étage 77,22 150,57 38,61
Poutre principale 32,58
N12 0,5
Poutre secondaire 15,99
Cloisons intérieures à doubles parois 64,35
Poids de poteaux 12,24
𝑵
3193,88 323,8145
Venant de 12 3193,88 323,8145
Plancher étage 77,22 150,57 38,61
Poutre principale 32,58
N13 0,5
Poutre secondaire 15,99
Cloisons intérieures à doubles parois 64,35
Poids de poteaux 12,24
3469,61 362,4245

Tableau II.15. Descente des charges pour le poteau centrale

II.6.1 Pré dimensionnement de la section de poteau centrale :
Nu = 1.35G + 1.5 Q  Nu = 1.35*3469.61+1.5*362.42
 Nu = 5227.60 KN
Le poteau central est le poteau la plus sollicitée donc on a dimensionné les poteaux avec les
charges :
Pour majoration de 10% d’après le règlement BAEL91 :
 Nu = 5750.36 KN

Br ≥ 0.064Nu  Br ≥ 0.064×5750.36*10-3 = 0.368 m2.

On a Br= (h– 0,02) × (b–0,02).
Si on a fixé b=0.40m.
Br= (0.4– 0,02) × (b–0,02) 0.38 × (b – 0,02)
