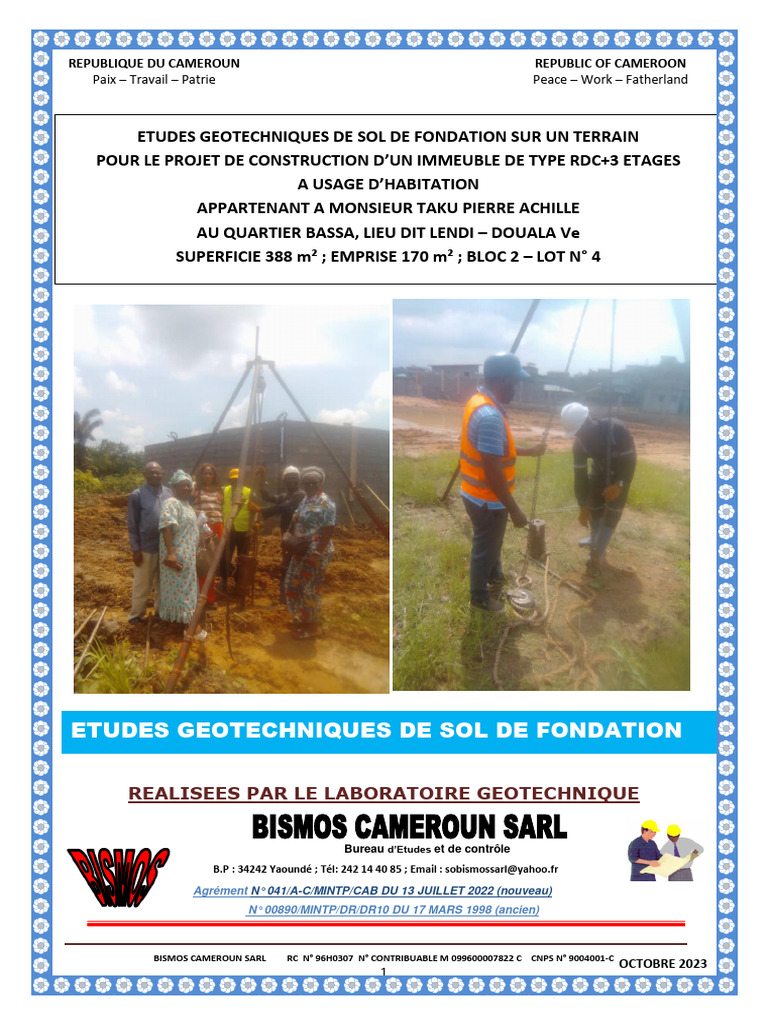

REPUBLIQUE DU CAMEROUN REPUBLIC OF CAMEROON

Paix – Travail – Patrie Peace – Work – Fatherland

ETUDES GEOTECHNIQUES DE SOL DE FONDATION SUR UN TERRAIN

POUR LE PROJET DE CONSTRUCTION D’UN IMMEUBLE DE TYPE RDC+3 ETAGES
A USAGE D’HABITATION
APPARTENANT A MONSIEUR TAKU PIERRE ACHILLE
AU QUARTIER BASSA, LIEU DIT LENDI – DOUALA Ve
SUPERFICIE 388 m² ; EMPRISE 170 m² ; BLOC 2 – LOT N° 4

ETUDES GEOTECHNIQUES DE SOL DE FONDATION

REALISEES PAR LE LABORATOIRE GEOTECHNIQUE

Bureau d’Etudes et de contrôle

B.P : 34242 Yaoundé ; Tél: 242 14 40 85 ; Email : sobismossarl@yahoo.fr

Agrément N° 041/A-C/MINTP/CAB DU 13 JUILLET 2022 (nouveau)

N° 00890/MINTP/DR/DR10 DU 17 MARS 1998 (ancien)

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

OCTOBRE 2023
1
 Bureau d’Etudes et de contrôle
B.P : 34242 Yaoundé ; Tél: 242 14 40 85 ; Email : sobismossarl@yahoo.fr
Agrément N° 041/A-C/MINTP/CAB DU 13 JUILLET 2022 (nouveau)
N° 00890/MINTP/DR/DR10 DU 17 MARS 1998 (ancien)

I- INTRODUCTION

Dans le respect de la loi N° 99/017 du 22 Décembre 1999 régissant les

études géotechniques des sols, le contrôle de qualité des ouvrages et
matériaux de construction, en son article 2 et dans son décret d’application
N° 2001/129/PM du 16 Avril 2001 fixant la liste des équipements et des
ouvrages de génie civil assujettis au contrôle de qualité des matériaux et aux
études géotechniques en son article 2.

A la date du 28 Octobre 2023, le Laboratoire Géotechnique BISMOS

CAMEROUN SARL a réalisé une étude de sol de fondation sur un terrain
POUR LE PROJET DE CONSTRUCTION D’UN IMMEUBLE DE TYPE
RDC+3 ETAGES A USAGE D’HABITATION, APPARTENANT A MONSIEUR
TAKU PIERRE ACHILLE AU QUARTIER BASSA, LIEU DIT LENDI –
DOUALA Ve.

La finalité de cette étude est de fournir les informations fiables qui

permettront d’exécuter les assises de cet ouvrage, de manière pérenne.

Les sondages au pénétromètre dynamique lourd, réalisés en ces lieux,

permettent d’apprécier la nature et l’aptitude des sols à recevoir les
fondations de l’ouvrage, dont le type et le niveau d’ancrage définitifs
dépendront des caractéristiques intrinsèques des matériaux sous-jacents, en
tenant compte d’une sécurité convenable vis-à-vis de la rupture et des
tassements différentiels ou globaux.

II - CONSISTANCE DE L’ETUDE
La campagne d’investigation a consisté en l’exécution de 05 points de
sondages au pénétromètre dynamique lourd et 02 points de sondages au
Standard Pénétration Test (SPT).

Sondages au pénétromètre dynamique lourd

Les essais de pénétration dynamique ont été exécutés jusqu’aux

profondeurs des refus. Ils consistent à faire pénétrer dans le sol par
battage des tiges métalliques précédées d’une pointe de diamètre
supérieur à celui du train de tiges servant à renforcer la pointe.

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

2
Caractéristiques du pénétromètre lourd utilisé

Poids du mouton : 50.0kg

Poids d’une tige : 6.0kg
Section de la pointe : 15 cm2
Hauteur de chute : 0.70 m
Masse passive au pénétromètre : 35 kg

Importance de l’essai
L’essai au pénétromètre dynamique permet de déterminer les
caractéristiques géomécaniques des différents sols en place, afin de
pouvoir exécuter les assises des futurs ouvrages de manière pérenne à
long terme.
Étant entendu que la ruine de tout ouvrage peut provenir soit de la
rupture du sol en place si la capacité portante de celui-ci est inférieure à
la charge de service, soit au tassement excessif de ce sol sous la charge
qui lui est transmise.
Outre la recherche de ces caractéristiques mécaniques des sols en
place, les essais permettent aussi d’apprécier les paramètres suivants :
 Le taux de travail admissible du sol au niveau de l’ancrage de la
fondation
 Le coefficient de sécurité adéquat par rapport à la rupture
(effondrement).
 La marge suffisante contre les tassements excessifs.

III- RESULTATS
L’opération sur ce site présente des résistances suffisantes pour
permettre à l’ingénieur en charge des travaux, d’apprécier sans se tromper
la meilleure méthode lui permettant de dimensionner chaque élément
d’assise des fondations.

Les résultats des essais sont présentés en annexe et exprimés d’une

part en nombre de coups nécessaires pour enfoncer la pointe de 10 cm
dans le sol, et d’autre part en résistance de pointe conventionnelle RPD.
Les données figurent dans des graphiques indiquant :

- La profondeur testée (cm)

- Le nombre de coups N par intervalle de 10 cm
- La résistance dynamique RDP de chaque pointe
- La contrainte admissible.
BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C
3
 IV-OBSERVATIONS
Au cours de cette campagne des essais géotechniques, la nappe phréatique a été
rencontrée à la profondeur de 2.00m.

Portance des sols

La synthèse des résistances du sol de ce terrain obtenues au
pénétromètre dynamique lourd, dont les pénétrogrammes sont joints en
annexe, fait ressortir une zone au comportement hétérogène, d’autant plus
que la zone est celle des stagnations des eaux et d’aspect marécageux. Les
données y afférentes sont résumées dans les tableaux récapitulatifs en
annexe.
Pour ce bâtiment, l’Ingénieur en charge de la construction de l’ouvrage
choisira librement le niveau d’ancrage à partir duquel il fera son
dimensionnement des ouvrages porteurs par rapport à ses calculs de
descentes de charges et en déterminer le type de fondation qui lui convient.
Toutefois, le Laboratoire BISMOS CAMEROUN, en dépit de proposer
les fondations de type micro-pieux à une profondeur de 7.50m, peut
s’orienter vers la solution de fondation par la méthode de substitution des
matériaux de faibles portances par ceux plus performants à la profondeur de
7.00m, afin d’adopter la fondation de type semelles isolées ou radier général
à la profondeur d’ancrage de 2.50m sur les nouveaux matériaux d’apport
plus stables.
COUPE TYPE DE SUBSTITUTION

Fouilles générales à la profondeur de 7.00m

0.00m

Remblais de
Semelles Semelles Semelles fondation

2.50m Bidime

CONCASSE 0/31.5 OU POUZZOLANE

(SUPPORT DES SEMELLES DE FONDATION)
4.00m Bidime

MOELLONS

700m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

4
 V-RECOMMANDATIONS
Lors de la construction de cet ouvrage objet de cette étude, l’ingénieur
utilisateur de ces résultats devra tenir compte des critères suivants :

 Éviter le dépassement de capacité portante du sol, la contrainte

admissible devra être supérieure à la charge apportée au sol par
l’ouvrage.

 Éviter de provoquer le tassement (global ou différentiel) qui ne

devra pas être excessif et porter préjudice à la bonne tenue de
l’ouvrage.

VI -PROPOSITION POUR CALCUL DE FONDATION

Pour le dimensionnement des fondations, nous préconisons la
méthode dite moderne qui est détaillée dans les règles techniques de
conception et de calculs des fondations des ouvrages de génie civil et qui est
appliquée dans les marchés des travaux publiques, fascicule 62.
Les calculs s’appliquent dans la théorie des états (états limites ultimes
ELU et états limites de service ELS).
Cependant, en l’absence des descentes de charges (permanentes et
variables), nous ne pouvons pas nous aventurer à l’évaluation des efforts de
sollicitation.
Toutefois et en dépit de toute méthode, celle classique retenue dans les
missions géotechniques pour le dimensionnement des fondations est la
méthode du pénétromètre dynamique.
Les différentes contraintes admissibles trouvées lors de l’étude nous
emmènent à recommander le niveau d’ancrage à la profondeur où la
contrainte admissible est égale au moins à 2 Bars et une bonne répartition
des ouvrages porteurs relatives au calcul de descente de charges.

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

5
 VII- TAUX DE TRAVAIL – TYPE DE FONDATION – CALCUL
DE TASSEMENT

1- Taux de travail
Sur les diagrammes en annexe, les pénétrogrammes sont présentées
sur une échelle logarithmique et représentent la contrainte de rupture
calculée par la formule :
h xm2
RPD=
Ae (M+P)

2- La contrainte admissible
RPD
Qadm = où RPD = résistance à la pointe obtenue au pénétromètre
F
Dynamique et F le coefficient minorant permettant de garantir un coefficient
de sécurité de 3. Mais en tenant compte de l’allègement du sol excavé lors
des fouilles, la formule devient :
RPD
Qadm = + dh x D dh = densité humide du sol excavé avant
F l’exécution de la fondation
D = profondeur d’ouvrage de la fondation

VIII- CONCLUSION
Au terme de notre étude de fondations, nous pouvons dire que les
caractéristiques géo mécaniques sont suffisamment connues pour permettre
à l’ingénieur en charge de ces travaux, de retenir le mode d’exécution des
ouvrages et leurs types de fondations de manière pérenne à long terme et par
rapport aux descentes des charges.

Étant entendu que les sondages réalisés représentent simplement un

échantillonnage statistique très minime par rapport à la surface du terrain, il
est donc possible que pendant l’exécution des travaux, certaines réalités sur
le terrain soient parfois différentes de celles reconnues à l’étude, dans ce cas,
des ajustements dans la conception et dans la mise en œuvre pourront être
nécessaires.

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

6
NB.

Le présent rapport n’est valable que sur la parcelle testée à partie des
informations données au préalable.
Aussi, en cas de changement d’emplacement ou de conception des
structures, prévenir le laboratoire BISMOS CAMEROUN.

Le laboratoire BISMOS CAMEROUN reste disponible pour tout besoin.

Le Directeur Technique Le Directeur

BAYIHA PONDY Emmanuel OUM Emmanuel

Ingénieur des mines, Géologue, Géotechnicien Ingénieur Géologue, Géotechnicien

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

7
BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C
8
 PLAN DE LOCALISATION DES POINTS DE SONDAGES

Commissariat
Vers entrée

SPD4 SPD5
11m

8m

SPD3

8m

8m

SPD1 SPD2

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

9
 TABLEAUX RECAPITULATIFS DES CONTRAINTES ADMISSIBLES
ETUDES GEOTECHNIQUES DE SOL DE FONDATION SUR UN TERRAIN
POUR LE PROJET DE CONSTRUCTION D’UN IMMEUBLE DE TYPE RDC+3 ETAGES
A USAGE D’HABITATION
APPARTENANT A MONSIEUR TAKU PIERRE ACHILLE
AU QUARTIER BASSA, LIEU DIT LENDI – DOUALA Ve
SUPERFICIE 388 m² ; EMPRISE 170 m² ; BLOC 2 – LOT N° 4

Qadm Qadm Qadm Qadm Qadm

Profondeur,
(SPD 1), (SPD 2), (SPD 3), (SPD 4), (SPD 5),
cm
Bar Bar Bar Bar Bar
00-10 0,46 0,46 0,46 0,46 0,46
10-20 0,46 0,46 0,46 0,46 0,46
20-30 0,46 0,46 0,46 0,46 0,46
30-40 0,46 0,46 0,46 0,46 0,46
40-50 0,46 0,46 0,46 0,46 0,46
50-60 0,46 0,46 0,46 0,46 0,46
60-70 0,46 0,46 0,46 0,46 0,46
70-80 0,46 0,46 0,46 0,46 0,46
80-90 0,46 0,46 0,46 0,46 0,46
90-100 0,46 0,46 0,46 0,46 0,46
100-110 0,46 0,46 0,46 0,46 0,46
110-120 0,43 0,43 0,43 0,43 0,43
120-130 0,43 0,43 0,43 0,43 0,43
130-140 0,43 0,43 0,43 0,43 0,43
140-150 0,43 0,43 0,43 0,43 0,43
150-160 0,43 0,43 0,43 0,43 0,43
160-170 0,43 0,43 0,43 0,43 0,43
170-180 0,43 0,43 0,43 0,43 0,43
180-190 0,43 0,43 0,43 0,43 0,43
190-200 0,43 0,43 0,86 0,43 0,43
200-210 0,86 0,43 0,86 0,43 0,43
201-220 0,81 0,40 0,81 0,40 0,40
220-230 1,21 0,81 0,81 0,40 0,40
230-240 1,21 0,81 0,81 0,40 0,40
240-250 1,62 0,81 0,81 0,40 0,40

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

10
 TABLEAUX RECAPITULATIFS DES CONTRAINTES ADMISSIBLES (suite)
Qadm Qadm Qadm Qadm Qadm
Profondeur,
(SPD 1), (SPD 2), (SPD 3), (SPD 4), (SPD 5),
cm
Bar Bar Bar Bar Bar
250-260 1,62 1,21 0,81 0,40 0,40
260-270 1,62 1,21 0,81 0,40 0,40
270-280 2,02 1,62 0,81 0,40 0,40
280-290 2,02 1,62 0,81 0,40 0,40
290-300 2,02 2,02 0,81 0,40 0,40
300-310 0,40 2,02 0,81 0,40 0,40
310-320 0,38 2,29 1,15 0,38 0,38
320-330 0,38 0,76 1,15 0,38 0,38
330-340 0,38 0,76 1,15 0,38 0,38
340-350 0,38 2,68 1,53 0,76 0,38
350-360 0,38 2,68 1,53 0,76 0,38
360-370 0,38 3,44 1,91 0,76 0,38
370-380 0,38 3,44 1,91 1,15 0,38
380-390 0,38 3,82 2,29 1,15 0,38
390-400 0,38 3,82 0,76 1,53 0,38
400-410 0,38 3,82 0,76 1,91 0,38
410-420 0,72 1,81 1,09 1,81 0,36
420-430 0,72 1,09 1,09 2,17 0,36
430-440 1,09 1,09 0,72 2,17 0,36
440-450 1,09 1,09 0,72 0,36 0,36
450-460 0,72 1,09 0,72 0,36 0,36
460-470 0,72 1,09 0,72 0,36 0,36
470-480 0,72 1,09 0,72 0,36 0,36
480-490 0,72 0,72 0,72 0,36 0,36
490-500 0,72 0,72 0,72 0,36 0,36
500-510 0,72 0,72 0,72 0,36 0,72
510-520 0,69 0,69 1,03 0,34 0,69
520-530 0,69 0,69 1,03 0,34 0,69
530-540 0,69 0,69 1,03 0,34 1,03
540-550 1,03 0,69 1,03 0,34 1,03
550-560 1,03 0,34 1,03 0,34 1,03
560-570 1,03 0,34 1,03 0,69 1,03
570-580 0,69 0,34 1,03 0,69 1,03

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

11
 TABLEAUX RECAPITULATIFS DES CONTRAINTES ADMISSIBLES (suite)
Qadm Qadm Qadm Qadm Qadm
Profondeur,
(SPD 1), (SPD 2), (SPD 3), (SPD 4), (SPD 5),
cm
Bar Bar Bar Bar Bar
580-590 0,69 0,34 1,03 0,69 2,41
590-600 0,69 0,34 1,03 0,69 4,13
600-610 0,69 0,34 1,03 0,69 4,13
610-620 0,69 0,34 0,69 0,69 5,17
620-630 0,66 0,33 0,98 0,66 0,98
630-640 0,66 0,66 0,98 0,66 0,98
640-650 0,66 0,66 0,98 0,66 0,98
650-660 0,98 0,66 0,66 0,66 0,98
660-670 0,98 0,66 0,66 0,66 0,98
670-680 0,98 0,66 0,66 0,66 0,66
680-690 0,98 0,66 0,66 0,66 0,66
690-700 0,98 0,66 0,66 0,66 0,66
700-710 0,98 0,66 0,66 0,66 0,66
710-720 0,98 0,66 0,66 0,66 0,66
720-730 1,25 0,63 0,63 0,63 0,63
730-740 1,25 0,63 0,63 0,63 0,63
740-750 1,57 0,63 0,63 0,63 0,63
750-760 1,57 0,63 0,63 0,63 0,63
760-770 1,57 0,63 0,63 0,63 0,63
770-780 1,57 0,63 0,63 0,63 0,63
780-790 1,57 0,63 0,63 0,63 0,63
790-800 0,63 0,63 0,63 0,63 0,63
800-810 0,63 0,63 0,63 0,63 0,63
810-820 0,63 0,63 0,63 0,63 0,63
820-830 0,60 0,60 0,60 0,60 0,60
830-840 0,60 0,60 0,60 0,60 0,60
840-850 0,60 0,60 0,60 0,30 0,60
850-860 0,60 0,60 0,60 0,30 0,60
860-870 0,60 0,60 0,60 0,30 0,60
870-880 0,60 0,60 0,60 0,30 0,60
880-890 0,60 0,60 0,60 0,30 0,60
890-900 0,60 0,60 0,60 0,90 0,60
900-910 0,60 0,60 0,60 0,90 0,60

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

12
 TABLEAUX RECAPITULATIFS DES CONTRAINTES ADMISSIBLES (suite)
Qadm Qadm Qadm Qadm Qadm
Profondeur,
(SPD 1), (SPD 2), (SPD 3), (SPD 4), (SPD 5),
cm
Bar Bar Bar Bar Bar
910-920 0,60 0,60 0,60 0,90 0,60
920-930 0,57 0,57 0,57 0,57 0,57
930-940 0,57 0,57 0,57 0,57 0,57
940-950 0,57 0,57 0,57 0,57 0,57
950-960 0,57 0,57 0,57 0,57 0,57
960-970 0,57 0,57 0,57 0,57 0,57
970-980 0,57 0,57 0,57 0,57 0,57
980-990 0,57 0,57 0,57 0,57 0,57
990-1000 0,57 0,57 0,57 0,57 0,57
1000-1010 0,57 0,57 0,57 0,57 0,57
1010-1020 0,57 0,57 0,57 0,57 0,57
1020-1030 0,55 0,55 0,55 0,55 0,55
1030-1040 0,55 0,55 0,55 0,55 0,55
1040-1050 0,55 0,55 0,55 0,55 0,55
1050-1060 0,55 0,55 0,55 0,55 0,55
1060-1070 0,55 0,55 0,55 0,55 0,55
1070-1080 0,55 0,55 0,55 0,55 0,55
1080-1090 0,55 0,55 0,55 0,55 0,55
1090-1100 0,55 0,55 0,55 0,55 0,55
1100-1110 0,55 0,55 0,55 0,55 0,55
1110-1120 0,53 0,53 1,06 0,53 1,06
1120-1130 0,80 0,53 1,06 0,80 1,06
1130-1140 1,86 1,59 1,06 0,80 1,86
1140-1150 3,98 3,18 1,06 1,06 1,86
1150-1160 3,98 4,51 1,33 1,06
1160-1170 5,04 5,04 2,12 1,33
1170-1180 5,57 6,10 2,39 1,59
1180-1190 3,18 2,12
1190-1200 3,98 2,65
1200-1210 5,04 2,65
1210-1220 3,32
1220-1230 4,35
1230-1240 5,11

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

13
 ESSAI DE PENETRATION DYNAMIQUE
Projet : Etudes géotechniques de sol de fondation sur un terrain pour la construction d'un immeuble de type RDC+3 ETAGES
Phase Travaux Sondages géotechniques 28-oct-23
Repérage AU QUARTIER BASSA, LIEU DIT LENDI - DOUALA Ve N° sondage
Ouvrage : TERRAIN SPD 1

Résitance à la pointe dynamique (daN/cm2)

0 0.5 1 5 10 50 100 500 1000
0,0

-1,0

-2,0

-3,0

-4,0

-5,0
z (m)

-6,0

-7,0

-8,0

-9,0

-10,0

-11,0

Refus
-12,0

Pénétromètre Dynamique Lourd Position Essai Voir Implantation sondages

Masse passive du pénétromètre (P) 35 daN Profond Côte altim NG
Masse unitaire moyenne des tiges (T) 6 daN TN 0,00 m 0,00 NG
Masse du mouton (M) 50,000 daN Origine Essai 0,00 m 0,00 NG
Hauteur de chute (H) 50 cm Niveau d'eau 0,00 m 0,00 NG
Section pointe (S) 15 cm² Fin essai 11,70 m -11,70 NG

Observations
Refus absolu 11,70 m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

14
 ESSAI DE PENETRATION DYNAMIQUE
Projet : Etudes géotechniques de sol de fondation sur un terrain pour la construction d'un immeuble de type RDC+3 ETAGES
Phase Travaux Sondages géotechniques 28-oct-23
Repérage AU QUARTIER BASSA, LIEU DIT LENDI - DOUALA Ve N° sondage
Ouvrage : TERRAIN SPD 2

Résistance à la pointe dynamique (daN/cm 2)

0 0.5 1 5 10 50 100 500 1000
0,0

-1,0

-2,0

-3,0

-4,0

-5,0

-6,0
z (m)

-7,0

-8,0

-9,0

-10,0

-11,0

Refus
-12,0

Pénétromètre Dynamique Lourd Position Essai Voir Implantation sondages

Masse passive du pénétromètre (P) 35 daN Profond Côte altim NG
Masse unitaire moyenne des tiges (T) 6 daN TN 0,00 m 0,00 NG
Masse du mouton (M) 50,000 daN Origine Essai 0,00 m 0,00 NG
Hauteur de chute (H) 50 cm Niveau d'eau 0,00 m 0,00 NG
Section pointe (S) 15 cm² Fin essai 11,70 m -11,70 NG

Observations
Refus absolu 11,70 m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

15
 ESSAI DE PENETRATION DYNAMIQUE
Projet : Etudes géotechniques de sol de fondation sur un terrain pour la construction d'un immeuble de type RDC+3 ETAGES
Phase Travaux Sondages géotechniques 28-oct-23
Repérage AU QUARTIER BASSA, LIEU DIT LENDI - DOUALA Ve N° sondage
Ouvrage : TERRAIN SPD 3

Résistance à la pointe dynamique (daN/cm 2)

0 0.5 1 5 10 50 100 500 1000
0,0

-1,0

-2,0

-3,0

-4,0

-5,0

-6,0
z (m)

-7,0

-8,0

-9,0

-10,0

-11,0

-12,0 Refus

-13,0

Pénétromètre DynamiqueLourd Position Essai Voir Implantation sondages

Masse passive du pénétromètre (P) 35 daN Profond Côte altim NG
Masse unitaire moyenne des tiges (T) 6 daN TN 0,00 m 0,00 NG
Masse du mouton (M) 50,000 daN Origine Essai 0,00 m 0,00 NG
Hauteur de chute (H) 50 cm Niveau d'eau 0,00 m 0,00 NG
Section pointe (S) 15 cm² Fin essai 12,00 m -12,00 NG

Observations
Refus absolu 12,00 m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

16
 ESSAI DE PENETRATION DYNAMIQUE
Projet : Etudes géotechniques de sol de fondation sur un terrain pour la construction d'un immeuble de type RDC+3 ETAGES
Phase Travaux Sondages géotechniques 28-oct-23
Repérage A U QUA RTIER B A SSA , LIEU DIT LENDI - DOUA LA Ve N° sondage
Ouvrage : TERRAIN SPD 4

Résistance à la pointe dynamique (daN/cm 2)

0 0.5 1 5 10 50 100 500 1000
0,0

-1,0

-2,0

-3,0

-4,0

-5,0

-6,0
z (m)

-7,0

-8,0

-9,0

-10,0

-11,0

-12,0
Refus

-13,0

Pénétromètre DynamiqueLourd Position Essai Voir Implantation sondages

Masse passive du pénétromètre (P) 35 daN Profond Côte altim NG
Masse unitaire moyenne des tiges (T) 6 daN TN 0,00 m 0,00 NG
Masse du mouton (M) 50,000 daN Origine Essai 0,00 m 0,00 NG
Hauteur de chute (H) 50 cm Niveau d'eau 0,00 m 0,00 NG
Section pointe (S) 15 cm² Fin essai 12,30 m -12,30 NG

Observations
Refus absolu 12,30 m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

17
 ESSAI DE PENETRATION DYNAMIQUE
Projet : Etudes géotechniques de sol de fondation sur un terrain pour la construction d'un immeuble de type RDC+3 ETAGES
Phase Travaux Sondages géotechniques 28-oct-23
Repérage AU QUARTIER BASSA, LIEU DIT LENDI - DOUALA Ve N° sondage
Ouvrage : TERRAIN SPD 5

Résistance dynamique à la pointe (daN/cm2)

0 0.5 1 5 10 50 100 500 1000
0,0

-1,0

-2,0

-3,0

-4,0

-5,0
z (m)

-6,0

-7,0

-8,0

-9,0

-10,0

-11,0

-12,0
Refus

-13,0

Pénétromètre Dynamique Lourd Position Essai Voir Implantation sondages

Masse passive du pénétromètre (P) 35 daN Profond Côte altim NG
Masse unitaire moyenne des tiges (T) 6 daN TN 0,00 m 0,00 NG
Masse du mouton (M) 50,000 daN Origine Essai 0,00 m 0,00 NG
Hauteur de chute (H) 50 cm Niveau d'eau m NG
Section pointe (S) 15 cm² Fin essai 12,20 m -12,20 NG

Observations
Refus absolu 12,20 m

BISMOS CAMEROUN SARL RC N° 96H0307 N° CONTRIBUABLE M 099600007822 C CNPS N° 9004001-C

18
