SAÉ 3.5 : Organisation de Chantier

Partie 2 : PIC Berlioz

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

RÉSUMÉ PGC BERLIOZ

Accès au chantier – Stationnement

Le stationnement des véhicules de chantier sera autorisé dans l’enceinte du chantier

Voiries. Aires de cantonnement. Zones de stockage

Voie circulation intérieur du chantier

Chemin donnant accès aux locaux destinés au cantonnement

Cantonnement
Une salle de réunion

Un bungalow pour les sanitaires

Préparer zone pour les installations privatives nécessaire de chaque ouvrier

Stockage
Ensemble des aires de déchargement et de stockage sur le PIC

Zone de stockage de matériau et clairement délimité

Si stockage sur plancher des étages réparti suivant la charge admissible

Clôture de chantier
Délimitions des clôtures sur tout le domaine

1 Portail de 4m de largeur

Clôture en fonction des travaux de maçonnerie pour le muret

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

Signalisation
Pose de panneau de chantier avec indication et renseignement sur le nom et la nature de
l’opération, les noms et adresse de tous les intervenants

- Panneaux “port du casque obligatoire” à l’entrée du chantier

- Panneaux “ chantier interdit au chantier “ à l’entrée sortie du chantier

Circulations à l’intérieur du chantier

Les circulations à l’intérieur et autour de l’ouvrage (surlargeur de la plate-forme de 2 ml minimum).
Emplacement des zones de cantonnement et des aires de stockage.

Le tracé des circulations des engins sera distinct de celui des piétons desservant la zone de
cantonnement.

Un balisage en délimitation de la zone de cantonnement et la voie d’accès

Réseaux divers VRD

Les branchements, les compteurs, en limite de propriété

Installation électrique
Raccordement au réseau public comprenant toute sujétion de transformation et protection de tête
de réseau

Armoire principale du chantier équipée d’un sectionneur général et des dispositifs de coupure et de
protection de ligne pour les distributions suivantes :

- 1 départ pour l’alimentation de la grue de chantier

- 1 départ pour la distribution des bureaux et des cantonnements
- 1 départ pour la distribution à l’intérieur des bâtiments
- 1 départ pour les coffrets de distribution extérieure

Branchements d’eau
Prévoir le branchement, le regard, le compteur d’eau et un point d’eau

Raccordement eau des sanitaires communs, alimentation des postes d’eau répartis sur l’ensemble
du chantier

Évacuation des eaux

Branchements et réseaux provisoires d’évacuation EP, compris évacuation et pompage au besoin
des eaux pluviales en fouilles de fondation.

Branchements et réseaux provisoires EU-EV.

Le raccordement EU-EV des sanitaires communs.

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

Téléphone
1 ligne pour le téléphone du bureau de chantier

1 ligne pour salle de réunion

Grues
Zone flèche

Installations électriques
Distribution à l’intérieur du bâtiment :
Mise en place de lignes et de coffret électrique
- 1 coffret au sous-sol
- 2 coffrets au rez-de-chaussée à répartir dans les circulations
- 2 coffrets par étage à répartir dans les circulations.

CANTONNEMENTS
Installations communes
Salle de réunion de 50 m²

1 bloc sanitaire :

- 2 WC
- 3 points d’eau potable
-

Baraquements propres aux entreprises

1,25m/salarié

Réfectoire :

- 1,5 m²/salarié
- Robinet eau potable
- Électricité

Surface nécessaire pour installation de bungalow, vestiaires, réfectoire et stockage

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

Choix de la grue
Hypothèse de charge en bout de flèche :

Benne à béton :

Nous avons choisi de prendre une benne de 750 L avec un poids à vide de 200kg

Sachant que la masse volumique du béton= 2400 kg/m3 donc 1L= 2.5kg

Nous avons une charge de : 750x2.4 +200= 2t

Pour les banches avec compas, nous avons choisi de prendre une hauteur de 2.50m et un
poids d’environ 120 kg/m² (1 face). Pour la longueur des banches, nous supposons que ce sont des
banches de 2.5m de long. Nous avons choisi de prendre un poids de Compas + élingues égale à 150
kg.

Question sécurité, nous avons choisi déplacé au maximum 2 faces avec compas de 2.4m.

Ce qui nous donne comme charge à déplacer de : ((2.5*2.50) *120+150) *2= 1.8t

Ensuite, les derniers éléments qui se fera déplacer par la grue seront les escaliers préfabriqués. Nous
avons choisi de déplacer au maximum des escaliers de 14 marches de ayant une masse linéaire de 185
kg/ml de marche. Sachant que l’escalier fait 110 cm de large maximum. Il fera, comme poids :
=14*1.1*185 = 2 850t.

Nous prenons donc comme charge maximum au bout de la flèche 2.850t.

Emplacement de la grue et choix de la longueur de flèche :

Nous avons choisi d’installer la grue du côté Nord de notre chantier, elle aura une flèche de
25 m au minimum.

Après quelques recherches, nous avons choisi de prendre la grue : City crane MC 85 B avec
une flèche de 25 m qui pourra supporter 3t ce qui nous fera une charge de 200 kilos en sécurité.

Fiche technique de la grue : https://www.ybncranes.co.il/wp-content/uploads/2015/09/10-

MC85B.pdf

Pour choisir la hauteur de notre grue, nous devons prendre la hauteur du bâtiment le plus
grand sur notre chantier, la plus grande hauteur de l’élément transporté, la hauteur sous crochet la
hauteur des élingues

On a :

- Hauteur de bâtiment de : 10.10m

- Hauteur des éléments : escalier = 14 marches * hauteur de marches de 0.16= 2.24 m

Banche= 2.70m

Nous prendrons la hauteur de la banche comme référence.

- Nous prenons 2 m de sécurité

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

- La hauteur des élingues de 1 m de haut.

Hauteur minimum sous crochet = 10.10 + 2.70 + 3= 15.8m

Pour le choix des blocs, nous avons :

La base= 10.5+0.5= 11m

On peut prendre 2 blocks de 3m = 6m

Et le raccordement du mat avec la flèche de 1.5m.

Nous avons donc comme hauteur sous crochet : (11+6+1.5-2.6) = 19.6m

Et une hauteur de grue de : 18.6+4.8m= 23.4m

Cantonnement
Pour la salle de réunion la PGC, on nous indique qu’il nécessite une surface minimum de 50m².

Pour la partie réfectoire, la PGC ainsi que la disposition réglementaire indique un ratio de 1.5 m²,
sachant que l’on compte dimensionner toutes les bases de vies pour 15 ouvriers, on aura un réfectoire
de 22,5 m² minimum.

Pour la partie vestiaire, le PGC ainsi que la norme venant de la Fédération Nationale du Bâtiment)
nous donne un ratio de 1,25m²/salarié, ce qui nous donne 18,5 m² min

Pour les sanitaires, on nous indique la norme nous impose 1WC et 1 urinoir pour 20 salariés. On a eu
l’idée d’assembler nos cantonnements les uns sur les autres. En effet, cela permettra d’optimiser
notre espace sur le chantier qui est très réduit.

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

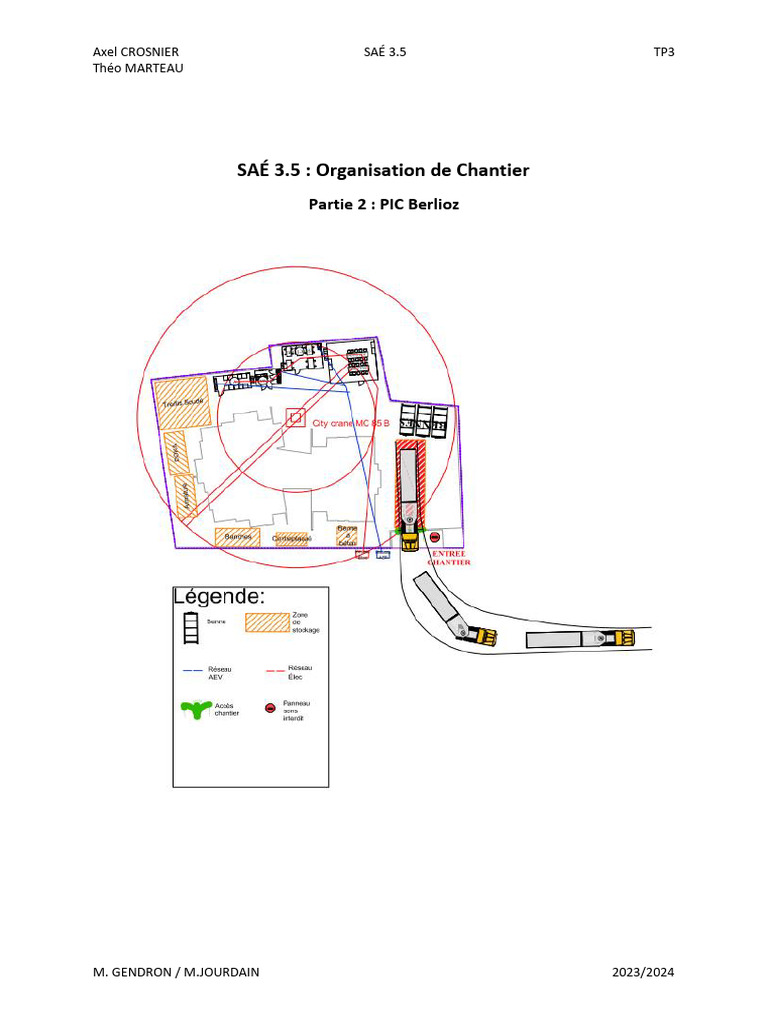

PIC Gros œuvre

Pour le Plan d’Implantation de Chantier, nous allons le réaliser en se basant sur le document

Aménagement :
Pour les différentes zones de notre chantier, on a estimé précédemment avec des ratios qui nous
étais donné sur le formulaire. Sachant, que l’on a répertorié l’ensemble des stockages qui sont
présents pour le lot gros œuvre, à savoir les treillis soudés, les dokas, les étais, les banches ou encore
les armatures qui sont nécessaire pour la réalisation du gros œuvre. Les cantonnements sont placés
de sur la périphérie du chantier de manière à ne pas prendre de place.

Pour la circulation nous avons pris en considération que notre semi rentrerait en reculant et la grue
déchargera la totalité de la livraison. En effet, le choix d’avoir mis une zone de déchargement à
l’entrée du chantier permet d’avoir une bonne organisation.

CONTRAINTE
Au final, sur ce projet, le plus gros problème reste le manque de place. En effet, nous avons dû
trouver des hypothèses qui permettent d’obtenir une bonne circulation donc une bonne sécurité.

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

PIC Second œuvre

Après que la partie gros œuvre soit terminé, nous allons nous intéresser au second œuvre.
Nous allons enlever la grue puisque nous supposons que les livraisons se feront avec des camions
grue, nous n’en auront plus besoin.

Cantonnements
Le chantier aura besoin de deux fois plus de cantonnements que ceux du gros œuvre, nous
devrons juste multiplier les algécos.

Nous avons :

- 4 WC
- 2 salles de réunion
- 4 réfectoires (superposés 2 par 2)
- 2

Zones de stockage
Nous avons choisi d’installer des zones de stockages à l’intérieur du bâtiment pour
les éléments de second œuvre comme : les câbles électriques, les menuiseries, les plaques
de placoplâtre, les rouleaux d’isolants et les revêtements de sols.
Pour cela, nous avons 4 zones :
- une zone de 40 m²

- une zone de 28 m²
- deux zones de 19 m²
Nous avons réservé une zone de stockage pour les charpentes et les plaques de zinc
pour la toiture à l’extérieur du chantier, nous prendrons comme hypothèses qu’il faut une
zone de 20 m² pour stocker les charpentes et de 15 m² pour les plaques de zinc.

Echafaudage
Nous réservons une zone avec un espace de 2 m avec le bâtiment pour l’installation
des échafaudages.

Les réseaux
Les réseaux eau potable et électrique seront modifiés par rapport à ceux installés pour le
gros œuvre. Les réseaux d’eaux potables devront être reliés aux WC et aux vestiaires. Le réseau
électrique, lui, sera relié à tous les cantonnements.

M. GENDRON / M.JOURDAIN 2023/2024

Axel CROSNIER SAÉ 3.5 TP3
Théo MARTEAU

Remarque : la dernière étape du chantier sera la maçonnerie
