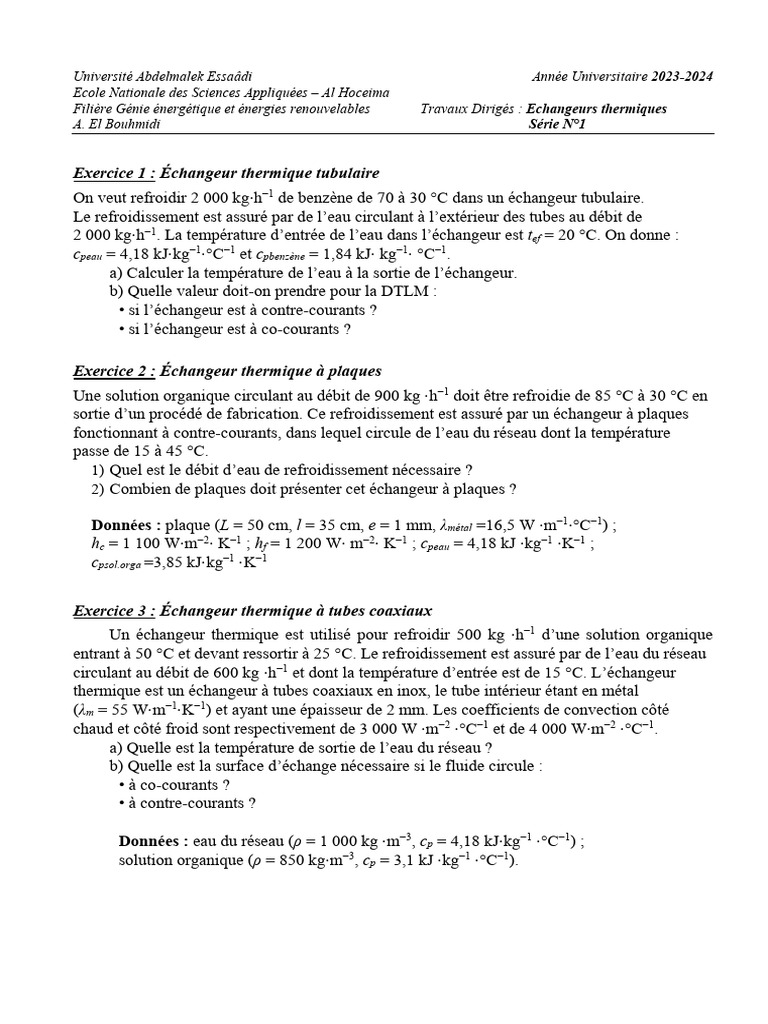

Université Abdelmalek Essaâdi Année Universitaire 2023-2024

Ecole Nationale des Sciences Appliquées – Al Hoceima

Filière Génie énergétique et énergies renouvelables Travaux Dirigés : Echangeurs thermiques
A. El Bouhmidi Série N°1

Exercice 1 : Échangeur thermique tubulaire

On veut refroidir 2 000 kg⋅h−1 de benzène de 70 à 30 °C dans un échangeur tubulaire.
Le refroidissement est assuré par de l’eau circulant à l’extérieur des tubes au débit de
2 000 kg⋅h−1. La température d’entrée de l’eau dans l’échangeur est tef = 20 °C. On donne :
cpeau = 4,18 kJ⋅kg−1⋅°C−1 et cpbenzène = 1,84 kJ⋅ kg−1⋅ °C−1.
a) Calculer la température de l’eau à la sortie de l’échangeur.
b) Quelle valeur doit-on prendre pour la DTLM :
• si l’échangeur est à contre-courants ?
• si l’échangeur est à co-courants ?

Exercice 2 : Échangeur thermique à plaques

Une solution organique circulant au débit de 900 kg ⋅h−1 doit être refroidie de 85 °C à 30 °C en
sortie d’un procédé de fabrication. Ce refroidissement est assuré par un échangeur à plaques
fonctionnant à contre-courants, dans lequel circule de l’eau du réseau dont la température
passe de 15 à 45 °C.
1) Quel est le débit d’eau de refroidissement nécessaire ?
2) Combien de plaques doit présenter cet échangeur à plaques ?

Données : plaque (L = 50 cm, l = 35 cm, e = 1 mm, λmétal =16,5 W ⋅m−1⋅°C−1) ;

hc = 1 100 W⋅m−2⋅ K−1 ; hf = 1 200 W⋅ m−2⋅ K−1 ; cpeau = 4,18 kJ ⋅kg−1 ⋅K−1 ;
cpsol.orga =3,85 kJ⋅kg−1 ⋅K−1

Exercice 3 : Échangeur thermique à tubes coaxiaux

Un échangeur thermique est utilisé pour refroidir 500 kg ⋅h−1 d’une solution organique
entrant à 50 °C et devant ressortir à 25 °C. Le refroidissement est assuré par de l’eau du réseau
circulant au débit de 600 kg ⋅h−1 et dont la température d’entrée est de 15 °C. L’échangeur
thermique est un échangeur à tubes coaxiaux en inox, le tube intérieur étant en métal
(λm = 55 W⋅m−1⋅K−1) et ayant une épaisseur de 2 mm. Les coefficients de convection côté
chaud et côté froid sont respectivement de 3 000 W ⋅m−2 ⋅°C−1 et de 4 000 W⋅m−2 ⋅°C−1.
a) Quelle est la température de sortie de l’eau du réseau ?
b) Quelle est la surface d’échange nécessaire si le fluide circule :
• à co-courants ?
• à contre-courants ?

Données : eau du réseau (ρ = 1 000 kg ⋅m−3, cp = 4,18 kJ⋅kg−1 ⋅°C−1) ;

solution organique (ρ = 850 kg⋅m−3, cp = 3,1 kJ ⋅kg−1 ⋅°C−1).
