Université Hassan II de Casablanca

Faculté des Sciences Licence Professionnelle ESE

Département de physique Module : Transfert de chaleur

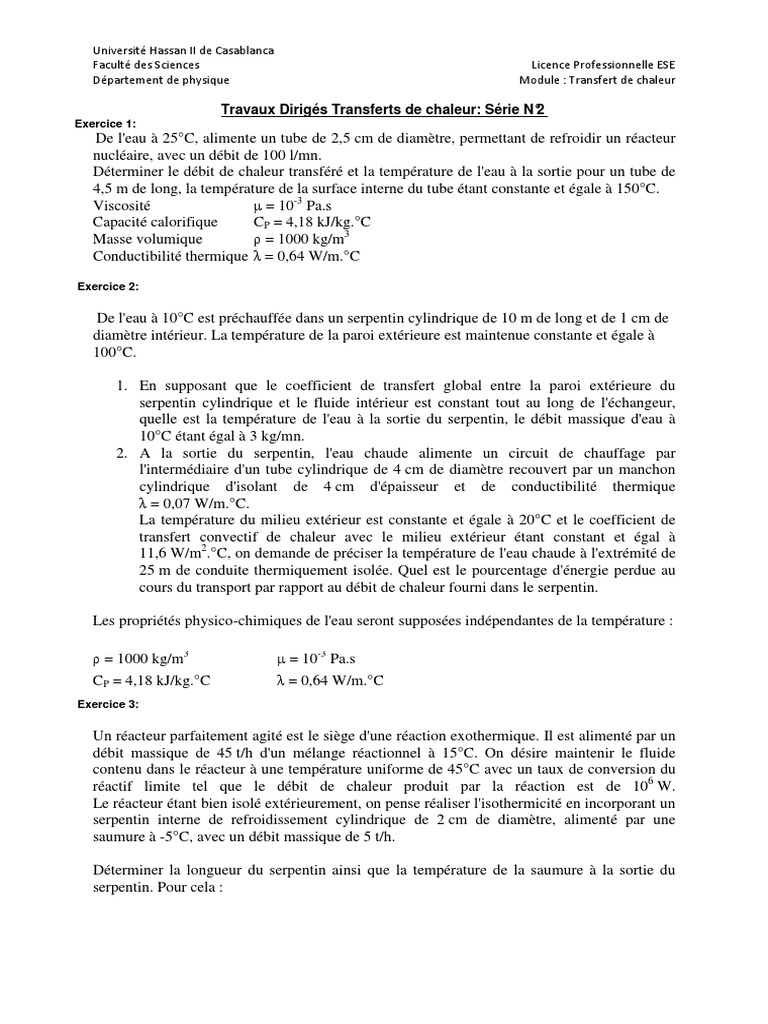

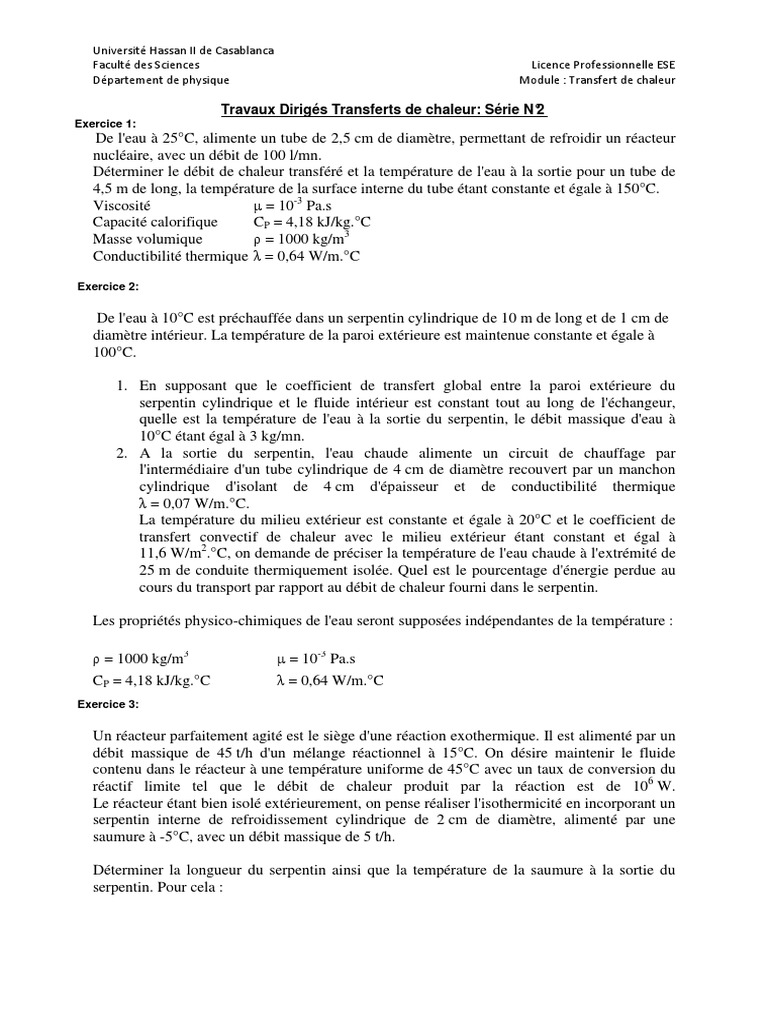

Travaux Dirigés Transferts de chaleur: Série N°2

Exercice 1:
De l'eau à 25°C, alimente un tube de 2,5 cm de diamètre, permettant de refroidir un réacteur
nucléaire, avec un débit de 100 l/mn.
Déterminer le débit de chaleur transféré et la température de l'eau à la sortie pour un tube de
4,5 m de long, la température de la surface interne du tube étant constante et égale à 150°C.
Viscosité µ = 10-3 Pa.s
Capacité calorifique CP = 4,18 kJ/kg.°C
Masse volumique ρ = 1000 kg/m3
Conductibilité thermique λ = 0,64 W/m.°C

Exercice 2:

De l'eau à 10°C est préchauffée dans un serpentin cylindrique de 10 m de long et de 1 cm de

diamètre intérieur. La température de la paroi extérieure est maintenue constante et égale à
100°C.

1. En supposant que le coefficient de transfert global entre la paroi extérieure du

serpentin cylindrique et le fluide intérieur est constant tout au long de l'échangeur,
quelle est la température de l'eau à la sortie du serpentin, le débit massique d'eau à
10°C étant égal à 3 kg/mn.
2. A la sortie du serpentin, l'eau chaude alimente un circuit de chauffage par
l'intermédiaire d'un tube cylindrique de 4 cm de diamètre recouvert par un manchon
cylindrique d'isolant de 4 cm d'épaisseur et de conductibilité thermique
λ = 0,07 W/m.°C.
La température du milieu extérieur est constante et égale à 20°C et le coefficient de
transfert convectif de chaleur avec le milieu extérieur étant constant et égal à
11,6 W/m2.°C, on demande de préciser la température de l'eau chaude à l'extrémité de
25 m de conduite thermiquement isolée. Quel est le pourcentage d'énergie perdue au
cours du transport par rapport au débit de chaleur fourni dans le serpentin.

Les propriétés physico-chimiques de l'eau seront supposées indépendantes de la température :

ρ = 1000 kg/m3 µ = 10-3 Pa.s

CP = 4,18 kJ/kg.°C λ = 0,64 W/m.°C
Exercice 3:

Un réacteur parfaitement agité est le siège d'une réaction exothermique. Il est alimenté par un
débit massique de 45 t/h d'un mélange réactionnel à 15°C. On désire maintenir le fluide
contenu dans le réacteur à une température uniforme de 45°C avec un taux de conversion du
réactif limite tel que le débit de chaleur produit par la réaction est de 106 W.
Le réacteur étant bien isolé extérieurement, on pense réaliser l'isothermicité en incorporant un
serpentin interne de refroidissement cylindrique de 2 cm de diamètre, alimenté par une
saumure à -5°C, avec un débit massique de 5 t/h.

Déterminer la longueur du serpentin ainsi que la température de la saumure à la sortie du

serpentin. Pour cela :
 Université Hassan II de Casablanca
Faculté des Sciences Licence Professionnelle ESE
Département de physique Module : Transfert de chaleur

1. Écrire le bilan de chaleur dans un élément de longueur dx du serpentin, en supposant

que la seule résistance au transfert de chaleur est celle existant à l'intérieur du tube
cylindrique constituant le serpentin.
2. En supposant constant le coefficient de transfert entre le serpentin et le fluide
réactionnel, écrire le bilan global de chaleur dans le réacteur.
3. Calculer le coefficient de transfert de chaleur .
4. Calculer la longueur du serpentin et la température de la saumure à la sortie du
serpentin.

ρ Cp λ μ
(kg/m³) (kJ/kg°C) (W/m°C) mPa.s
Saumure 1230 4,1 0,780 1,15
Fluide réactionnel 980 2,26

Exercice 4 :

De l'acide sulfurique circule avec un débit de 4500 kg/h dans un circuit qui comprend deux
réservoirs en série où il est en contact, par agitation avec des serpentins de refroidissement.
De l'eau circule dans les serpentins à contre-courant de l'acide. Sachant que le premier
réservoir traversé par l'acide a un coefficient global de transmission U1 = 1160 W/m².°C et le
second un coefficient U2 = 731 W/m².°C, calculer la surface totale de serpentins nécessaire
pour le refroidissement. On négligera les déperditions calorifiques dans le circuit. On
commencera par calculer le débit d'eau de refroidissement et la température de l'eau entre 1 et
2.

Acide
Cp = 1,50 kJ/kg.°C Eau : Cp = 4,18 kJ/kg°C
sulfurique :

Les températures aux différents points des circuits sont indiquées sur le schéma ci-dessous :
