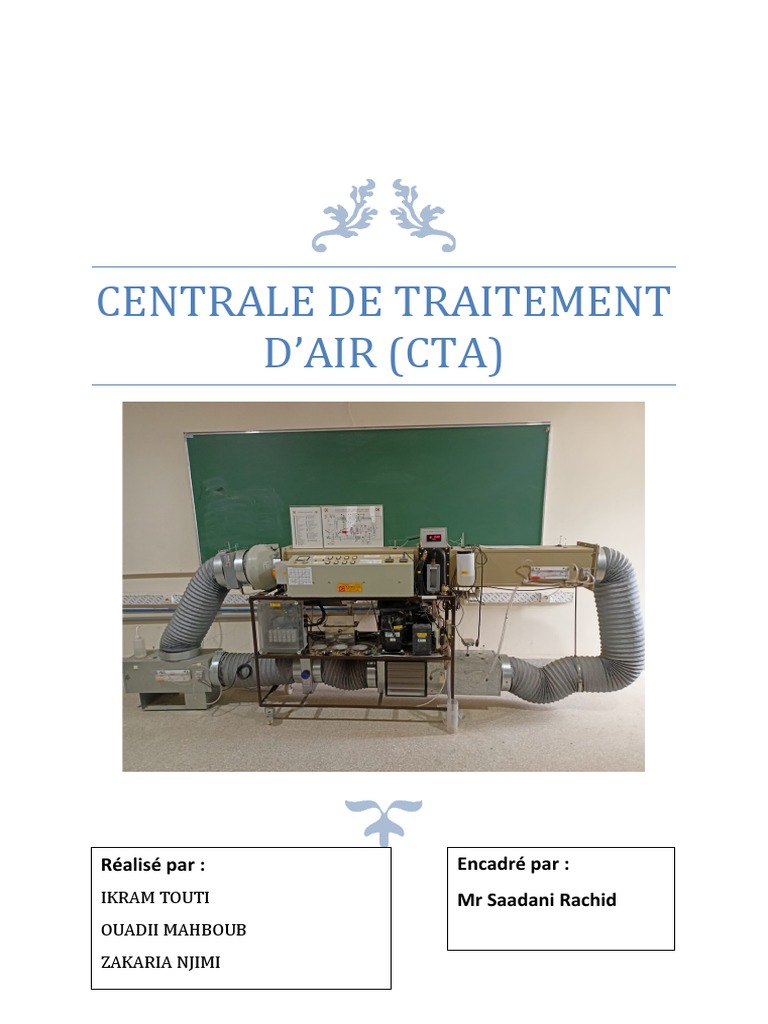

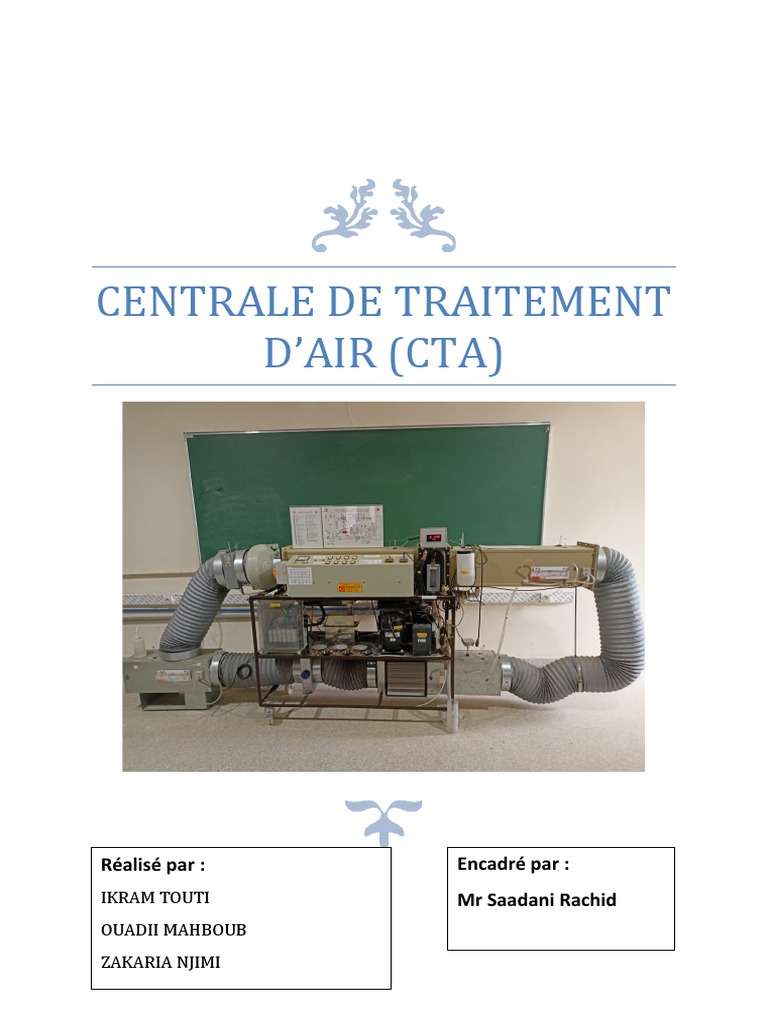

CENTRALE DE TRAITEMENT

D’AIR (CTA)

Réalisé par : Encadré par :

IKRAM TOUTI Mr Saadani Rachid
OUADII MAHBOUB
ZAKARIA NJIMI
INTRODUCTION :
Une centrale de traitement d'air est un élément technique dédié au chauffage
au rafraîchissement, à l'humidification ou à la déshumidification des locaux
tertiaires ou industriels, c'est un système tout air à débit constant ou variable.
Une CTA est soit de type monobloc, soit elle est constituée de modules
additionnés les uns aux autres, suivant la configuration, modules ventilation,
module batteries froides et chaudes, module filtres, etc.

Deux types de CTA :

La CTA simple flux : Elle utilise de l’air extérieur qu’elle traite et filtre, afin de le
rendre de meilleure qualité. Elle peut tout aussi bien utiliser des flux venant
d’autres pièces (air repris).

La CTA double flux : Cette centrale de traitement de l’air peut mélanger tous les
flux (air neuf, air repris, air traité, air rejeté). Elle garantit qualité d’air
supérieure dans vos bâtiments.

OBJECTIF :
Connaitre le principe de fonctionnement du CTA.
Calcule de la puissance par deux méthodes.
Comparaison entre la puissance théorique et la puissance calculée.

PARTIE THEORIQUE :
Le rôle de la CTA (Centrale de Traitement d’Air) :

Une centrale de traitement fonctionne, soit en traitant l’air extérieur ou soit

en traitant directement l’air intérieur. Elle a la possibilité de chauffer l’air
distribué dans les locaux ou encore d’agir comme une climatisation. De plus,
elle a la possibilité d’humidifier les locaux ou bien même de
les déshumidifier.

La centrale a donc plusieurs missions à réaliser :

 Remplacer l’air pollué par un air neuf.

 Fournir une qualité d’air supérieure.
 Maintenir un taux d’humidité idéal.

1
  Gérer la température à la demande.

Les composants d’une Centrale de Traitement d’Air :

Rôle des divers éléments :

Volet d’air neuf : Ce volet motorisé règle en fonction de la régulation le débit
d’air neuf, il aussi une fonction antigel.
Volet de reprise : Il régule l'admission de l'air repris dans le local à traiter,
fonctionne en parallèle avec le volet d'air neuf.
Boîte de mélange : Permet le mélange de l’air neuf et de l’air de repris. Les
volets d’air de reprise et d’air neuf sont synchronisés à partir d’un jeu de
tringlerie ou de moteurs indépendants.
Pressostat filtres : Détection défaut filtres encrassés, alarme seule.
Pressostat variation ventilation : Détecteur de type transducteur qui permet
de modifier la vitesse de rotation du moteur en fonction de l'encrassement des
filtres.
2
Filtration : La filtration protège la CTA contre la poussière et les diverses
particules nuisibles. Il peut y avoir plusieurs niveaux de filtration de moyenne à
haute efficacité.
Batterie chaude : Serpentin en cuivre ou l'eau chaude circule munie d'ailettes
en aluminium afin de favoriser l'échange avec l'air, l'eau et l'air circulent à
contre-courant.
Batterie froide : La batterie froide peut être à détente directe (fluide
frigorifique) ou à eau glacée (configuration identique à la batterie eau
chaude).
Humidificateur : L’humidification s’effectue par ruissellement d’eau sur un
matelas de fils d’acier galvanisé ou par injection de vapeur ( non
représenté ).
Pare gouttelettes : Évite l'entrainement de goutte d'eau .
Volet incendie : Limite la propagation des fumés par compartimentage.
DAD : Détecteur Autonome Déclencheur, protection incendie, commande le
volet incendie.
Détecteur de fumée : Détection de fumée qui permet au DAD d'agir sur le
volet incendie
Bloc ventilateur : Le ventilateur peut être à action ou à réaction,
entrainement par courroies, direct ou à commutation électronique (EC).

Chauffage :

Le but du chauffage est de faire passer une certaine masse d’air d’un état
donné à un autre dont la température est plus élevée que celle de départ. Dans
le chauffage il faut fournir une certaine quantité de chaleur à la masse d'air.

3
L'évolution de l'air sur la batterie chaude se
représente de la manière suivante

Débit :

ṁₐ=0,0517.√(Z / Vd)
Puissance de la batterie chaude :

PBC = qm  (hB - hA)

Avec : P en kW
hA et hB en kJ/kg
qm en kg/s

Refroidissement :
Il est assuré par une batterie froide dont le symbole est représenté ci-dessous :

4
L'évolution de l'air sur la batterie froide se représente de la manière suivante :

Débit :

ṁₐ=0,0517.√(Z / Vd)
Puissance de la batterie chaude :

PBF = qm  (hB - hA)

Avec : P en kW
hA et hB en kJ/kg
qm en kg/s

Partie expérimentale :
Batterie chaude :
5
 Une masse d’air subit un chauffage sec de puissance 2KW .

1er- méthode : (par les thermocouples)

Les Les Volume La pression

températures températures L’enthalpie à L’enthalpie spécifique- Différentielle
à l’entrée de à la sortie de l’entrée (A) à la sortie d’air Z Vd
La batterie la batterie (B) (m3/kg)
chaude chaude

Ts Th Ts Th
18 16.8 34.2 26 46.947 79.796 9 .1 0.84

Calcule du débit :

On sait que :
ṁₐ=0,0517. √ (Z / Vd)
Donc : ṁₐ=0,0517. √ (9.1/0.84)

D’ou : ṁₐ=0.17 Kg/s

Calcule de la puissance :

on a :
PBC = ṁₐ  (hB - hA)
Donc: PBC = 0,17(79,796-46,947)

PBC = 5,584 KW

2eme méthode : (par thermo-hygromètre)

Les Les Volume La pression

températures températures L’enthalpie à L’enthalpie spécifique- Différentielle
à l’entrée de à la sortie de l’entrée (A) à la sortie d’air Z Vd
6
La batterie la batterie (B) (m3/kg)
chaude chaude

Ts Hr(%) Ts Hr(%)
19.5 63 35.4 26 41.972 59.972 9 0.834
Calcule de la puissance :

on a :

PBC = ṁₐ  (hB - hA)

Donc: PBC = 0,17(59.972-41.972)

PBC = 2,914 KW

Conclusion :

On constate qu’il existe un grand écart entre la puissance imposé

2KW et la puissance 5,584 KW calculée par les thermocouples et cela
est dû à l’étalonnage des instruments, par contre la puissance 2,914
KW calculée par thermo-hygromètre presque égal à la puissance
imposé 2KW ce qui signifie la grande précision du thermo-
hygromètre.

Batterie froide :
Une masse d’air subit un refroidissement de puissance 2KW.

7
 1er- méthode : (par les thermocouples)

Les Les Volume La pression

températures températures L’enthalpie à L’enthalpie spécifique- Différentielle
à l’entrée de à la sortie de l’entrée (A) à la sortie d’air Z Vd
La batterie la batterie (B) (m3/kg)
chaude chaude

Ts Th Ts Th
16 17.4 7.7 10.3 ________ ________ 9 0.84

Calcule du débit :

On sait que :
ṁₐ=0,0517. √ (Z / Vd)
Donc : ṁₐ=0,0517. √ (9/0.84)
D’où : ṁₐ=0.169 Kg/s
Calcule de la puissance :

On n’a pas réussi à trouver l’enthalpie à la sortie.

2eme méthode : (par thermo-hygromètre)

Les Les Volume La pression

températures températures L’enthalpie à L’enthalpie spécifique- Différentielle
à l’entrée de à la sortie de l’entrée (A) à la sortie d’air Z Vd
La batterie la batterie (B) (m3/kg)
chaude chaude

Ts Hr(%) Ts Hr(%)
8
17.8 63.5 10 83 38.111 25.856 9 0.834

Calcule du débit :

On sait que :
ṁₐ=0,0517. √ (Z / Vd)
Donc : ṁₐ=0,0517. √ (9/0.84)

D’où : ṁₐ=0.169 Kg/s

Calcule de la puissance :

On a :

PBC = ṁₐ  (hA - hB)

Donc : PBC = 0,17(38.111-25.856)

PBC = 2,071 KW

Conclusion :

On constate que la puissance calculée par thermo-hygromètre 2,071

KW est presque égal à la puissance imposée 2KW ce qui signifie
l’utilisation du thermo-hygromètre donne des valeurs exactes.
