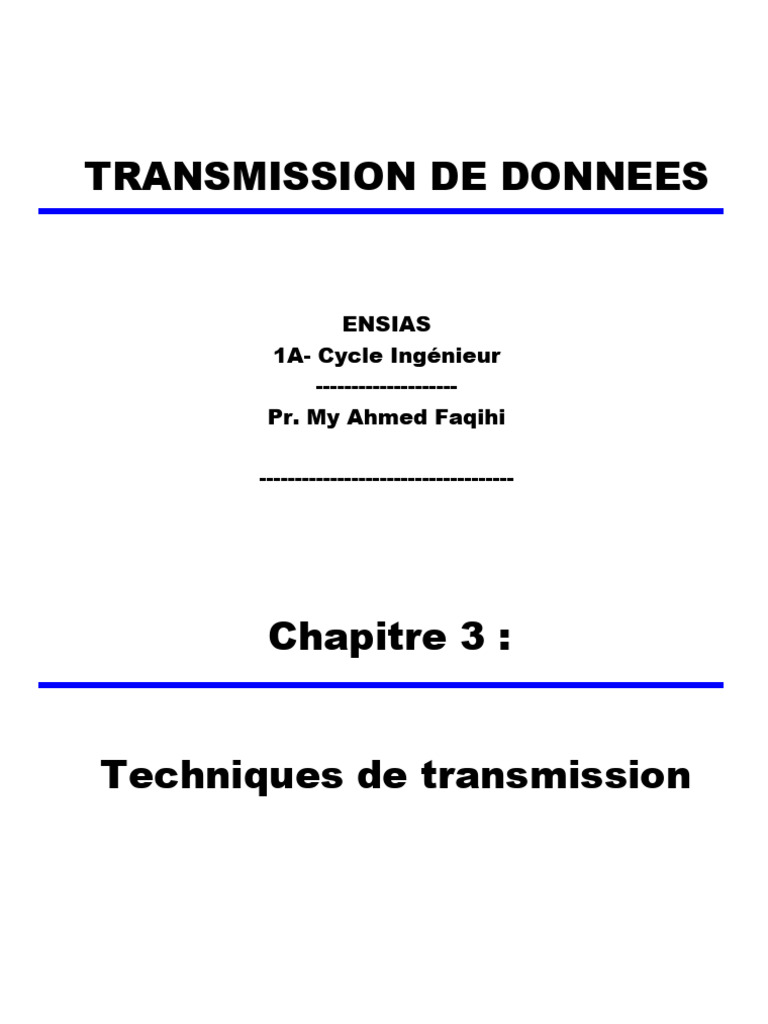

TRANSMISSION DE DONNEES

ENSIAS
1A- Cycle Ingénieur
--------------------
Pr. My Ahmed Faqihi

------------------------------------
 Chapitre 3 :

Techniques de transmission

2
Plan
1. Transmission en bande de base
— Introduction
— Exemples de codes
— Notion de spectre
— Modes de transmission-Synchronisation
2. Transmission par modulation
— Modulations numériques
— Rapidité de Modulation

3
Introduction
• Transmettre un signal sur une ligne nécessite une
adaptation aux caractéristiques de la ligne. (rôle
de l’ETCD).
• Cette adaptation peut être de deux types :
— Un codage en bande de base
— Une modulation

4
1-Transmission en bande de base
• Codes en BdB ou codes en ligne
• Codeur simple et peu coûteux relativement à un
modem
• Il y a des dizaines de codes en ligne  Etude de
quelque exemples seulement.

5
Exemples de codes
• Code NRZ (Nonreturn-to-zero) :
— bit ‘1’  +a (v)
— bit ‘0’  -a (v)
Tension

T
+a
1 1 0 1 0 0 1
-a t
T

T: durée d'un bit

6
 Exemples de Codes
• Code de Manchester :
— ‘1’  transition montante ‘0’  transition descendante
T

Horloge

Signal
binaire
+a
Biphasé
-a
0 1 0 0 0 1 1
T 7
Code de Manchester
• Inconvénient :
—Interprétation des signaux dépend du sens connexion
fils

8
Exemples de codes
• Manchester différentiel
— Valeur 0 ---> même transition que celle du bit précédent
— Valeur 1 ---> transition opposée à celle du bit précédent
— On n'a plus de problème d'interprétation du signal lorsque les fils
sont inversés

+a
Biphase
différentiel -a
0 1 0 0 1 1
9
Exemples de codes
• Code bipolaire
— Le ‘0’ du signal binaire est codé en 0 (v).
— Le ‘1’ du signal binaire et codé alternativement en
+a ou -a par rapport au "1" précédent.

+a
0
0 1 0 0 1 1
-a
10
Notion de spectre d’un signal
Signal

Signal périodique Signal non périodique

Décomposition en série Transformée de Fourrier

de Fourrier

 Spectre du signal 11
Signaux périodiques
• Fourier a démontré que toute fonction périodique
g(t) de période T (avec T= 1/F) peut être
décomposée en une suite théoriquement infinie
de fonctions sinusoïdales = série de Fourier.

Chercher les {nF} !!

12
Exemple : décomposition d’un
signal carré

S(t)
A

-A t
T

Amplitude
4A/ π

Spectre 4A/3π
4A/5π
…
0 Fréquence
F 3F 5F

13
Calcul de bn…

14
Signaux non périodiques
• Fourier a également défini un outil mathématique pour
passer du signal à son spectre (ensemble des
harmoniques)
Transformée de Fourier  BP du signal

15
Spectres de codes en ligne
usuels
Densité de puissance

Bipolaire

11
11
11
11
11
1

1/Tb 2/Tb

Tb : durée d’un bit

16
Modes de transmission-synchronisation

• Transmission asynchrone
• Transmission synchrone

17
 Transmission asynchrone
Repos Bit de Bit de Bit de
Start Stop
parité

1 1 0 1 0 0 1

Caractère n Caractère n+1

• Synchronisation par mot :

— start bit
— donnée (5..8 bits)
— parité (facultatif, paire/impaire)
— stop bit (de durée 1, 1.5, 2 au minimum)
• gaspillage qui peut aller à 20% 18
Transmission synchrone

h(t)

d(t)

Message de donnée synchrone

19
Transmission synchrone
• Em Rec à proximité l’un de l’autre  besoin d’1
seule horloge transmise sur un fils séparé.

• Sinon Le Rec comportera une horloge de même

fréquence que celle de l’Em.

• Le rythme bit est reconstitué au Rec à partir des

transitions du signal de donnée et l’horloge
réception est asservie en phase.

20
Synchronisation
• Synchronisation au niveau bit :
— mode asynchrone : bits start/stop
— mode synchrone : transitions du signal

• Synchronisation au niveau caractère :

—Caractères spéciaux : SYN ( ASCII), ZCZC (Baudot)
en début de chaque bloc.

21
Critères de choix d’un code en ligne
•

22
Comparaison entre les codes
en ligne étudiés:
• Classement : les meilleurs d’abords
• Présence ou non de la composante continue
— Bipolaire, Manchester (absence)
— NRZ (presence)
• Largeur de la bande passante :
— Bipolaire, NRZ
— Manchester
• Estimation du signal d’horloge en réception:
— Manchester
— Bipolaire, NRZ
23
2-Transmission par modulation

Spectre de s(t) Spectre de sm(t)

fp

24
B
Modulation
analogique

25
Modulation numérique
•

26
Modulation numérique
(ASK, FSK, PSK)

27
 Rapidité de modulation
• R = nombre de signaux élémentaires/ sec

• R= 1/Ts bauds
où Ts : durée du signal élémentaire (ou symbole )
: durée pendant laquelle les caractéristiques du
signal ne varient pas

28
 Rapidité de modulation

• On montre : D = R log2(M)
où M = nombre de valeurs que peuvent prendre les signaux
élémentaires ( =valence du signal)

• n = log2(M) étant le nombre de bits codés avec un état

physique

• NB : Relation valable seulement quand un signal

élémentaire véhicule un ou plusieurs bits. Dans le cas
contraire revenir aux définitions de la rapidité et du débit.

• Ne pas confondre bauds et bits/s !!!

29
Rapidité de modulation
• Cas particuliers
— M=2 D = R c'est là l'origine d'un abus de langage:
quand certains expriment le débit binaire en bauds,
plutôt qu'en bit/s.

— M=4 D= 2R : par exemple dans une modulation

de phase à quatre phases QPSK: ( 0, π/2, π et 3π/2 )

30
Combinaison de plusieurs
modulations
Il est possible de combiner plusieurs modulations afin d’augmenter la valence;
Exemple : Modulation d’amplitude et de phase ( M=8)

31
