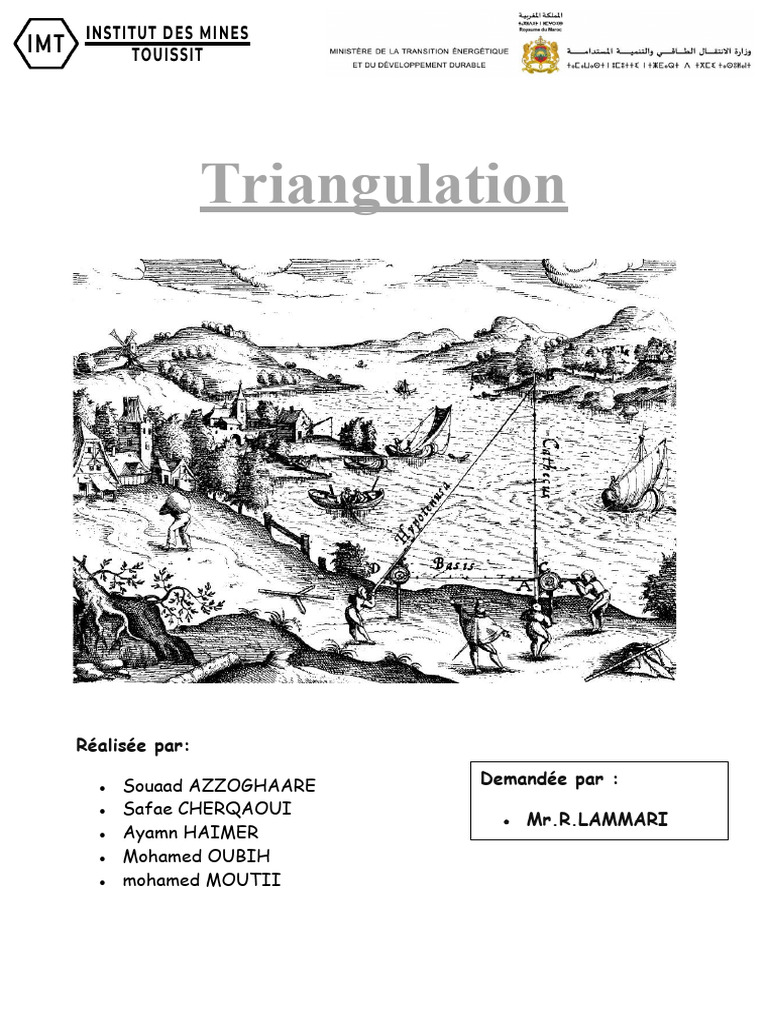

Triangulation

Réalisée par:

 Souaad AZZOGHAARE Demandée par :

 Safae CHERQAOUI
 Mr.R.LAMMARI
 Ayamn HAIMER
 Mohamed OUBIH
 mohamed MOUTII
 Remerciement

Avant présenter notre rapport, nous tenons à exprimer notre sincère

gratitude et nos remerciement a Mr.ammari pour nous donner
l'opportunité de rédiger ce rapport sur la triangulation.

1
 INTRODUCTION

La cartographie précise d'un territoire repose sur la détermination rigoureuse des positions
géodésiques, un processus fondamental pour divers domaines tels que l'ingénierie, la
construction et la navigation. Parmi les méthodes les plus éprouvées pour établir ces points
géodésiques, la triangulation se distingue par son efficacité et sa précision. Cette technique
géométrique repose sur la mesure des angles et de certains côtés des triangles accolés, dont les
sommets correspondent aux points géodésiques.

La méthode de triangulation permet de calculer les positions relatives des sommets à partir
des mesures effectuées dans une série de triangles interconnectés. Lors de l'implantation d'un
réseau de points géodésiques sur un territoire, cette méthode assure une précision homogène
et fiable, grâce à l'application de triangulations emboîtées ou de réseaux géodésiques
hiérarchisés. Ces approches respectent le principe « aller de l’ensemble au détail »,
garantissant que chaque niveau de précision dans le réseau de points géodésiques se renforce
mutuellement.

Ce rapport examine en profondeur le processus de triangulation géodésique, en détaillant les

principes sous-jacents à la construction des réseaux de triangulation et en soulignant
l'importance de maintenir une précision homogène à travers les différents ordres géodésiques.
En explorant les techniques et les applications de cette méthode, nous démontrerons comment
une infrastructure géodésique bien planifiée est cruciale pour le développement et la gestion
efficiente des infrastructures et des ressources territoriales. Une telle infrastructure assure non
seulement la cohérence et la fiabilité des données géospatiales, mais également leur
intégration harmonieuse dans les divers projets de développement et d'aménagement du
territoire.

2
 L’intersection :
C'est un procédé topographique qui consiste à stationner sur des points connus et à viser un
point inconnu.
 Pour réaliser une intersection, on distingue deux phases.
Phase terrain :
 On se stationne sur deux points connus (GT6 et GT4).

 Depuis chacun de ces points, on vise le point de référence ainsi que le point
recherché (P).

3
 Seule l'angle horizontal est mesuré.

Station Point Angle

GT6 220.5425
GT4 P 213.8080
GT3 288.7370
GT4 159.7220
GT6 P 171.6965
GT7 16.9730

Phase bureaux :
 Dans AutoCAD, cliquez sur la barre Covadis Calculs pour créer une géobase.

4
 Entrez les coordonnées des points connus et les angles horizontaux.

 Ensuite, calculez l'intersection (les coordonnées de point P)
