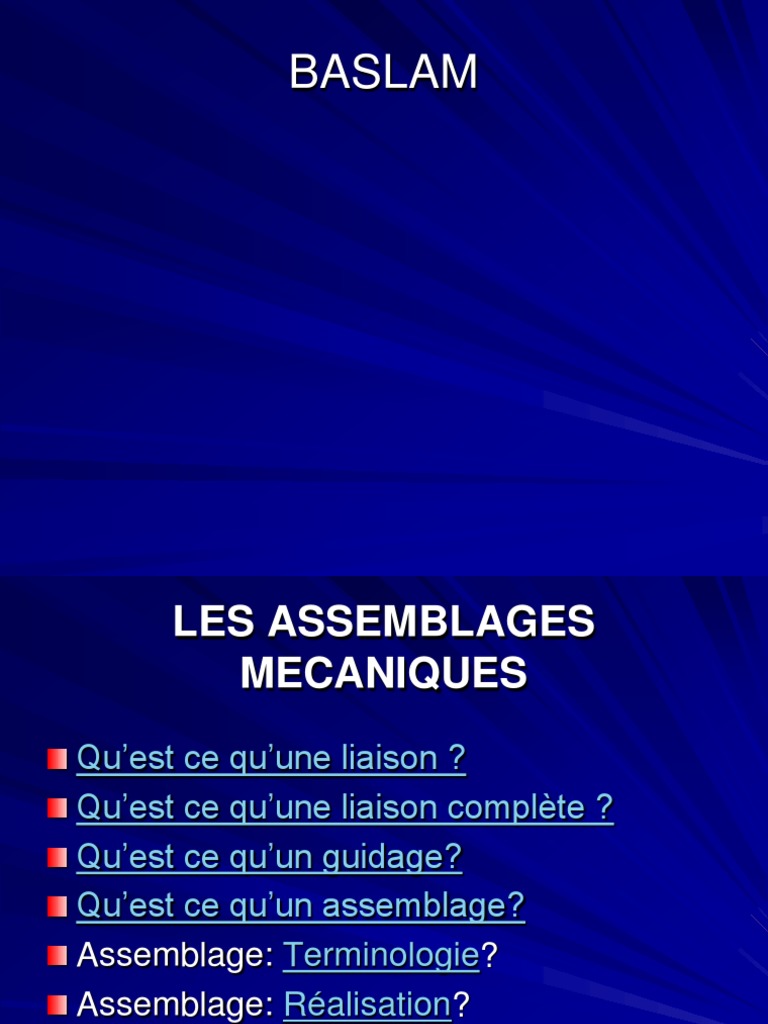

BASLAM

LES ASSEMBLAGES
MECANIQUES
Qu’est ce qu’une liaison ?
Qu’est ce qu’une liaison complète ?
Qu’est ce qu’un guidage?
Qu’est ce qu’un assemblage?
Assemblage: Terminologie?
Assemblage: Réalisation?
 Liaison

On dit que deux pièces sont en liaison si

elles sont en contact par l’intermédiaire de
surface(s) ou de point(s).

– Qu’il subsiste ou non un ou plusieurs degrés de

liberté.
 Liaison complète

Lorsque deux pièces sont liées

complètement, l’une quelconque ne peut
avoir aucun mouvement par rapport à
l’autre

– les six degrés de liberté sont éliminés,

 Assemblage
C’est une liaison complète
 Guidage
Liaison incomplète pour laquelle subsiste
au moins un degré de liberté
 Terminologie

– Assemblage complet ou partiel

– Assemblage démontable ou non
démontable (permanent)
– Assemblage élastique ou rigide
– Assemblage réglable ou non réglable
– Assemblage par obstacle ou par
adhérence
– Assemblage direct ou indirect
 Réalisation

Lorsque l’on s’intéresse aux moyens de

réalisation, on distingue principalement :

– Les assemblages démontables;

– Les assemblages non démontables

(permanents).
Assemblage complet ou partiel

Un assemblage peut être complet

ou partiel.

– assemblage complet: aucun

mouvement n’est possible entre les
pièces assemblées.

– assemblage partiel: une ou plusieurs

possibilités de mouvement existent
entre les pièces assemblées.
 Assemblage démontable ou non
démontable (permanent)

assemblage démontable:
– Suppression de la liaison sans
détérioration des pièces ou des
éléments liés.
assemblage non démontable
(permanent):
– La suppression de la liaison sans
provoque la détérioration des
pièces ou des éléments liés.
 Assemblage élastique ou rigide

assemblage élastique:
– le déplacement d’une pièce
provoque la déformation d’un
élément élastique (ressort,
caoutchouc).
assemblage rigide:
– n’est élastique dans aucune
direction de déplacement
Assemblage réglable ou non réglable

Assemblage réglable:
– Possibilités d’avoir des
positions relatives différentes
sans modifier la nature du
contact.

Assemblage non réglable:

– Aucun réglage n’est possible,
les pièces liées ont une
position relative définie d’une
façon unique
Assemblage par obstacle ou par
adhérence

Lorsqu’un élément fait obstacle au mouvement

entre des deux pièces assemblées, on est en
présence d’un assemblage que l’on qualifie
d’assemblage par obstacle.
Si l’assemblage est obtenu par le phénomène
d’adhérence dû au frottement entre les pièces. Il
est qualifié d’assemblage par adhérence
Assemblage direct ou indirect

L’assemblage indirect nécessite un ou

des éléments intermédiaires.
L’assemblage direct est tel que les pièces
liées sont directement en contact.
 Assemblages démontables :
moyens

Par éléments filetés & éléments de

freinage

Par obstacle

Par adhérence
 éléments filetés
Vis Pièce constituée d’une tige filetée sur tout ou partie de sa
d’assemblage longueur, avec ou sans tête, mais comportant un dispositif
d’immobilisation ou d’entraînement.

Boulon Ensemble constituée d’une vis à tête et d’un écrou et destiné

normalement à assurer un serrage entre la face d’appui de la
tête et celle de l’écrou.

Écrou : Pièce taraudée comportant un dispositif

d’entraînement et destinée à être vissée.
Goujon Tige comportant un filetage à ses deux extrémités, et destinée
à assurer un serrage entre la face d’une pièce dans laquelle
l’une des extrémités vient s’implanter à demeure par vissage et
la face d’appui d’un écrou vissé sur l’autre extrémité

Vis de La vis exerce par son extrémité une pression sur la pièce à
pression assembler.
Par vis d’assemblage
Par boulon
Par goujon
Par vis de pression
MALIKI
 éléments de freinage

Freinage par adhérence

Freinage par obstacle

 Freinage par adhérence
Il assure une sécurité relative
On distingue les éléments suivants:

– Rondelle à dents (éventails)

– Rondelle conique lisse (Belleville)
– Rondelle élastique (Grower) :
– Contre écrou
– Écrou auto freiné (Nylstop)
Rondelle à dents (éventails)

Détail :
Rondelle conique lisse (Belleville)
Rondelle élastique (Grower)

Détail :
Contre écrou
Écrou auto freiné (Nylstop
 Freinage par obstacle
Il assure une sécurité absolue

On distingue:

– Plaquettes, arrêtoir à ailerons;

– Goupille « V »,
– Rondelle frein.
Plaquettes, arrêtoir à ailerons
Goupille « V »
 Rondelle frein
Languette de la rondelle
rabattue dans une encoche
Rondelle
de l’écrou
frein

Clé

Écrou à encoches
 Par obstacle

Les pièces utilisées sont pour la plupart

des cas des pièces standard:

– Les Goupilles
– Anneaux élastiques
– Dentelures.
– Cannelures
– Clavettes
 Les Goupilles

Quelques types de goupilles:

– Goupille cylindrique
– Goupille élastique (Mécanindus) .
– Goupille fendue (symbole « V »)
– Goupille cavalier
– Goupille cannelée
 Goupille cylindrique
montée serrée

Sans jeu entre la

goupille et le perçage

goupille de précision
pour positionnement
précis de 2 pièces l’une
par rapport à l’autre
Goupille élastique (Mécanindus)
Elle est maintenue dans
son logement par
expansion élastique.

Elle se loge dans un trou

brut de perçage beaucoup
moins onéreux.
 Goupille fendue (symbole « V »)

Elles servent à freiner ou à arrêter des axes,

tiges, écrous

Goupille « V »
 Goupille cavalier

Elles servent à freiner ou à arrêter des axes,

tiges, écrous

Goupille cavalier
 Goupille cannelée
La réalisation de trois fentes à 120° provoque un
léger gonflement de la matière en périphérie qui
assure le maintien en position par coincement
dans le logement cylindrique
BENJRIF
 Anneaux élastiques
Les anneaux élastiques sont destinés à
arrêter en translation une pièce cylindrique
par rapport à une autre.

– Pour arbre
A montage radial
A montage axial

– Pour alésage
A montage radial
 Pour arbre (radial)
Pour arbre
– A montage radial
 Pour arbre (axial)
Pour arbre
– A montage axial
 Pour alésage (radial)
Pour alésage
– A montage radial
 Dentelures
Les axes dentelés permettent :

– la transmission d’un couple

– le calage angulaire d’un organe
de commande dans plusieurs
positions

L’immobilisation de l’organe
est réalisée par:

– ajustement serré (sans jeu)

– ou par pincement (voir Dentelures
assemblage par adhérence).
 cannelures
Les cannelures sont utilisées pour transmettre
un couple entre arbre et moyeu. Elles sont plus
performantes que les goupilles et les clavettes
mais réservées à des fabrications en série

Cannelures

Moyeu
Arbre cannelé
 Clavettes
Un clavetage se réalise
entre un arbre (1) et un 3 - Clavette
moyeu (2) s’assemblant par
l’intermédiaire de formes
cylindriques ou coniques.

Éléments constitutifs :
– Rainure de clavette dans
l’arbre
– Rainure de clavette dans le
moyeu
Arbre
– Clavette
Moyeu
 Clavetage: réalisation

y
y

Jeu

z O O x
 Type de clavette
Clavette parallèle forme A Clavette parallèle forme C

Clavette disque
Clavette parallèle forme B
 Par adhérence

Par déformation ou pincement

Par tampons tangents

Par coincement
Par déformation ou pincement

La liaison est assurée

par déformation d’une
des deux pièces à lier
 Par tampons tangents
Tampon

Le rapprochement des
deux tampons assure le
maintien en Position
(MAP) des pièces à lier
 Par coincement
La conicité des pièces à lier est telle que
l’adhérence entre les matériaux maintient les
pièces liées
 Assemblages permanents

Par rivetage,
Par collage,
Par emmanchement,
Par soudage,
Par sertissage,
Par insertion au moulage.
 Par rivetage
La liaison entre deux pièces minces (tôles) est
réalisée par déformation de l’extrémité d’un
rivet. Cette déformation est appelée « rivure ».
 Par collage
La construction collée est un mode d’assemblage qui
utilise les qualités d’adhérence de certaines matières
synthétiques.
Les principaux adhésifs sont : Polychloroprène
« Néoprène », Polyamide, Epoxyde « Araldite »,
Silicone…

A éviter : Risque A préférer !!!

de pelage
 Par emmanchement
Avant le montage, la cote
effective de l’arbre (d2)
est légèrement supérieur
à la cote effective de
l’alésage (d1).

Montage par presse ou

par retrait…
 Par soudage

Soudage autogène
Brasage
Soudage électrique par résistance
 Soudage autogène
Les pièces à assembler, de même nature ou de
composition voisine, participent à la constitution du
cordon de soudure . L’assemblage est « homogène »,
c’est à dire « fait du même métal ».
Exemple : le soudage au chalumeau oxyacéthylénique
surtout employé pour souder des tôles minces.
 Brasage
L’assemblage est hétérogène. La formation du cordon de soudure
est assurée par la seule intervention du métal d’apport qui agit
comme une colle (les pièces conservent leurs contours primitifs).

– Brasage tendre : Soudage à l’étain pour souder des fils électriques.

– Brasage fort : Soudage à l’argent ou au cuivre pour souder des
canalisations
 Soudage électrique par
résistance
Il n’y a aucun apport en métal. Le
passage du courant crée un échauffement
qui provoque une fusion locale et le
soudage des pièces.
– Soudage par point;
– Soudage à la molette :

Surtout employé pour les travaux de tôlerie.

 Par sertissage Couvercle

Le rebord du corps
est rabattu sur le
couvercle

Le sertissage consiste à
rabattre ensemble les
bords de deux pièces en Corps

tôle, ou le bord d’une

pièce contre celui d’une
Couvercle
autre, afin de les
assembler.
Corps
 Par insertion au moulage
La pièce est emprisonnée au moulage dans la
matière constitutive d’une autre pièce.
