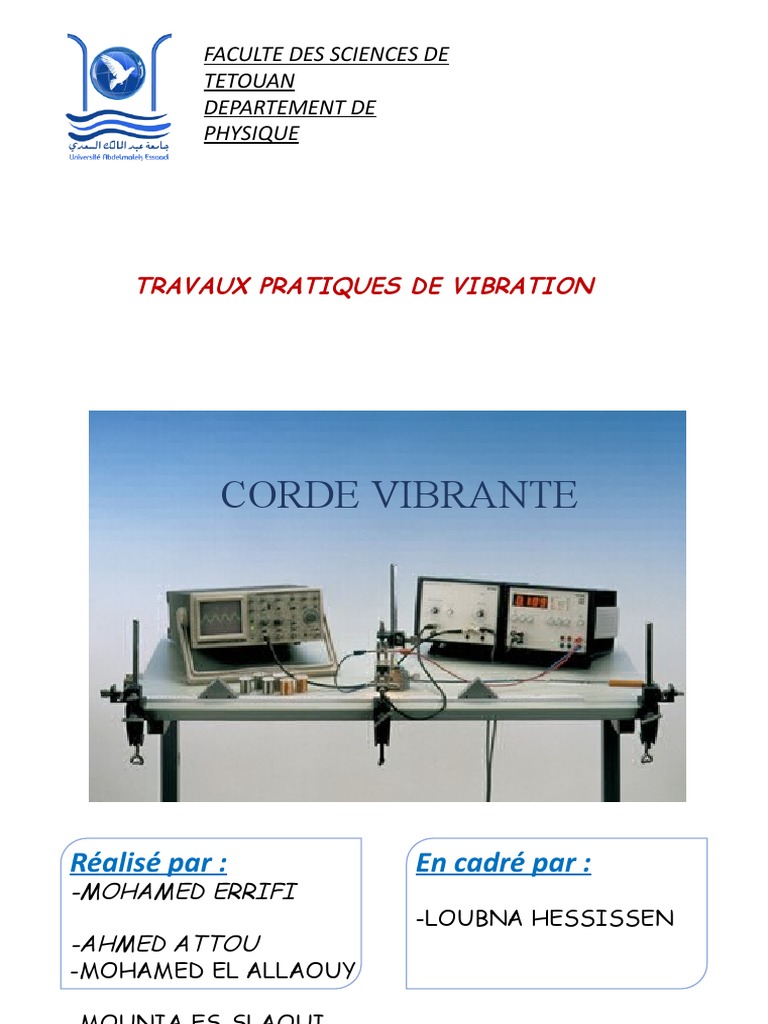

FACULTE DES SCIENCES DE

TETOUAN
DEPARTEMENT DE
PHYSIQUE

TRAVAUX PRATIQUES DE VIBRATION

CORDE VIBRANTE

Réalisé par : En cadré par :

-MOHAMED ERRIFI
-LOUBNA HESSISSEN
-AHMED ATTOU
-MOHAMED EL ALLAOUY
INTRODUCTION:

Les vibrations des cordes constituent l'un des plus vieux sujets de la
mécanique puisque les premières études réalisées sur l'effet de la
tension de la corde et de sa longueur sur ses fréquences propres
remontent à Pythagore. Nous considérons ici les vibrations
harmoniques des cordes simplement appuyées sur les deux
extrémités dans le cadre de l'approximation linéaire. Nous
supposerons ainsi d'une part que les amplitudes des déplacements
transversaux restent petites et d'autre part que la tension du câble
n'est pas modifiée par ces vibrations de sorte qu'elle puisse être
considérée comme constante le long de ce dernier.

M
2 : équation du mouvement

Figure de Tronçon élémentaire du fil de section S et de longueur ds:

L’équation d’équilibre selon la direction vertical est :

Avec est la densité soumis à la tension F.

: La longueur de l’arc
 : L’équation des cordes vibrantes

C’est une équation d’onde qui se récrit:

Avec: Est la célérité de propagation:

: Amplitudes modales décroissent en

(1/n) vers 0

Avec: n

Tous les modes participent à la réponse, mais le mode

fondamental n = 1 domine tous les autres et la corde forme 1
seul arc dontbla fréquence varie de la maniére périodique.

n=1

n=2
Noeud vibrante

n=3

│ An │
Par ailleurs, l'amplitude étant mesurée au milieu de la corde qui
représente un nœud de vibration pour tous les modes d'ordre pair, seul
les modes impairs vont participer à la réponse. Mais les modes à partir
du troisième, déjà de contributions faibles, vont s'amortir rapidement
de sorte que la réponse de la corde se trouve quasiment représentée
par le mode fondamental dont la fréquence est:

Matérielle de cette manipulation:

Dynamomètre; deux couteaux ; un support fixe ; règle de mesure;

On va étudier dans cette manipulation 3 fil:

- Nickel: = 8900kg Ф =0.3mm
- Conthal: Ф =0.3mm
- Constantan: Ф =0.3mm
- cuivre : Ф =0.4mm et 0.5mm

1/Premièrement on varier la fréquence f et la longueur L et la tension F

Pour Nickel et le constantan :

- Fixer L sur à: 40 cm; 50cm ; 60cm
- Pour chaque L on va fixer la tension sur les 3 valeurs suivantes:
15N . 18N. 21N
On obtient pour le nickel:

F=15N F=18N F=21N

T(ms) f(Hz) T(ms) f(Hz) T(ms) f(Hz)

L=40cm 4,60 217,3 4,24 235,6 4,00 249,7

L=50cm 5,92 171,8 5,6 185,1 5,08 196,7

L=60cm 6,2 160,1 5,85 171,2 5,35 180,6

   = 0,3 mm // Nickel
  F= 15 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 217,3 -0,92 5,38
0,50 171,8 -0,69 5,14
0,60 160,1 -0,51 5,07
  F= 18 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 235,6 -0,92 5,46
0,50 185,1 -0,69 5,22
0,60 171,2 -0,51 5,14
  F= 21 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 249,7 -0,92 5,52
0,50 196,7 -0,69 5,28
0,60 180,6 -0,51 5,19
 F=15N F=18N F=21N
T(ms) f(Hz) T(ms) f(Hz) T(ms) f(Hz)

L=40cm 2,72 367,6 2,33 428,6 2,17 460

L=50cm 3,33 299,9 3,07 325,2 2,65 376,5

L=60cm 3,89 256,8 3,53 283,3 3,23 309,6

   = 0,3 mm // Nickel
  F= 15 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 367,6 -0,92 5,90
0,50 299,9 -0,69 5,70
0,60 256,8 -0,51 5,54
  F= 18 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 428,6 -0,92 6,06
0,50 325,2 -0,69 5,78
0,60 283,3 -0,51 5,64
  F= 21 N
L (m) Freq (Hz) ln(L) ln(Freq)
0,40 460 -0,92 6,13
0,50 376,5 -0,69 5,93
0,60 309,6 -0,51 5,73
 T (ms) F=15N F=21N
L=40cm 4,57 3,86
L=60cm 6,73 5,86

=0,4mm =0,5mm
T (ms)
F=15N F=21N F=15N F=21N

L=40cm 6,75 5,76 7,9 7,2

L=60cm 10 8,88 11,9 10,63
