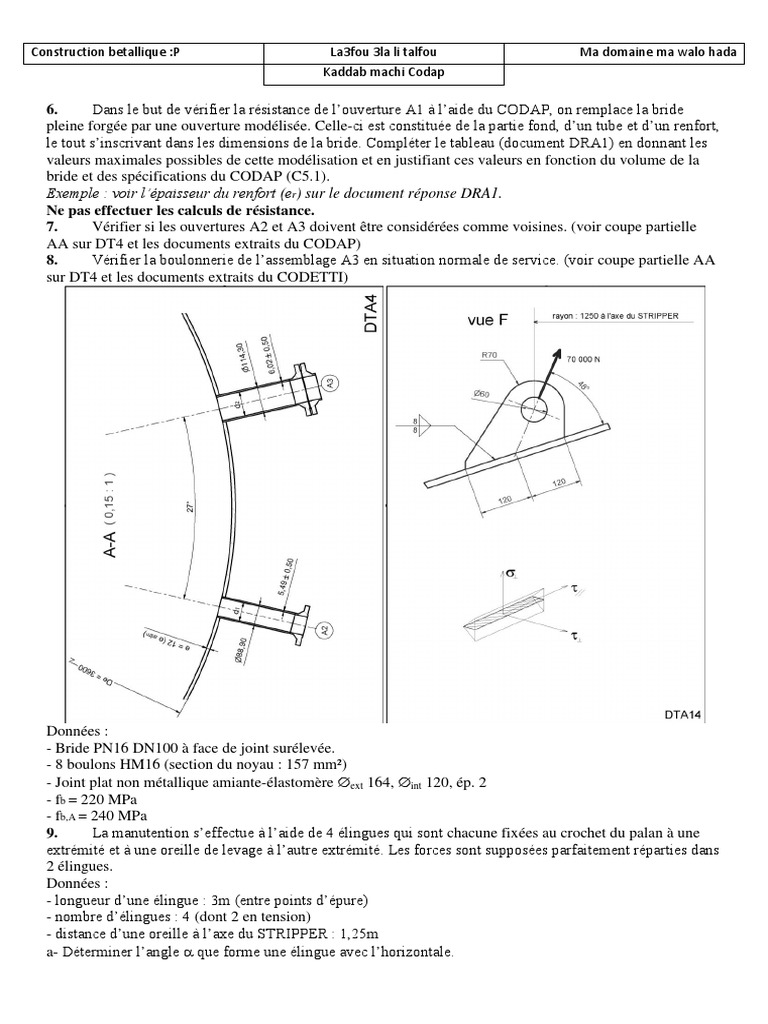

6. Dans le but de vérifier la résistance de l’ouverture A1 à l’aide du CODAP, on remplace la bride

pleine forgée par une ouverture modélisée. Celle-ci est constituée de la partie fond, d’un tube et d’un renfort,
le tout s’inscrivant dans les dimensions de la bride. Compléter le tableau (document DRA1) en donnant les
valeurs maximales possibles de cette modélisation et en justifiant ces valeurs en fonction du volume de la
bride et des spécifications du CODAP (C5.1).
Exemple : voir l’épaisseur du renfort (er) sur le document réponse DRA1.
Ne pas effectuer les calculs de résistance.
7. Vérifier si les ouvertures A2 et A3 doivent être considérées comme voisines. (voir coupe partielle
AA sur DT4 et les documents extraits du CODAP)
8. Vérifier la boulonnerie de l’assemblage A3 en situation normale de service. (voir coupe partielle AA
sur DT4 et les documents extraits du CODETTI)

Données :
- Bride PN16 DN100 à face de joint surélevée.
- 8 boulons HM16 (section du noyau : 157 mm²)
- Joint plat non métallique amiante-élastomère ext 164, int 120, ép. 2
- fb = 220 MPa
- fb,A = 240 MPa
9. La manutention s’effectue à l’aide de 4 élingues qui sont chacune fixées au crochet du palan à une
extrémité et à une oreille de levage à l’autre extrémité. Les forces sont supposées parfaitement réparties dans
2 élingues.
Données :
- longueur d’une élingue : 3m (entre points d’épure)
- nombre d’élingues : 4 (dont 2 en tension)
- distance d’une oreille à l’axe du STRIPPER : 1,25m
a- Déterminer l’angle que forme une élingue avec l’horizontale.
