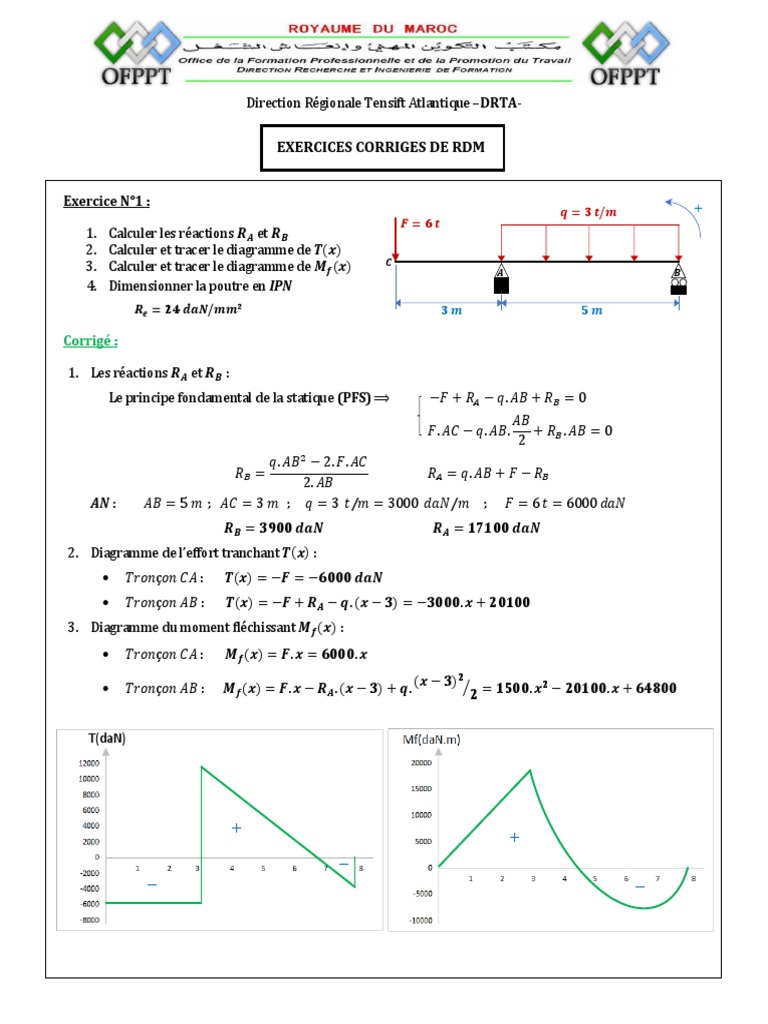

EXERCICES CORRIGES DE RDM

Exercice N°1 : +
𝒒 = 𝟑 𝒕/𝒎
𝑭=𝟔𝒕
1. Calculer les réactions 𝑹𝑨 et 𝑹𝑩
2. Calculer et tracer le diagramme de 𝑻(𝒙)
𝑪
3. Calculer et tracer le diagramme de 𝑴𝒇 (𝒙) 𝑨 𝑩
4. Dimensionner la poutre en IPN
𝑹𝒆 = 𝟐𝟒 𝒅𝒂𝑵/𝒎𝒎² 𝟑𝒎 𝟓𝒎

Corrigé :

1. Les réactions 𝑹𝑨 et 𝑹𝑩 :
Le principe fondamental de la statique (PFS) ⟹ −𝐹 + 𝑅𝐴 − 𝑞. 𝐴𝐵 + 𝑅𝐵 = 0
𝐴𝐵
𝐹. 𝐴𝐶 − 𝑞. 𝐴𝐵. + 𝑅𝐵 . 𝐴𝐵 = 0
2
𝑞. 𝐴𝐵2 − 2. 𝐹. 𝐴𝐶
𝑅𝐵 = 𝑅𝐴 = 𝑞. 𝐴𝐵 + 𝐹 − 𝑅𝐵
2. 𝐴𝐵
𝑨𝑵 : 𝐴𝐵 = 5 𝑚 ; 𝐴𝐶 = 3 𝑚 ; 𝑞 = 3 𝑡⁄𝑚 = 3000 𝑑𝑎𝑁⁄𝑚 ; 𝐹 = 6 𝑡 = 6000 𝑑𝑎𝑁
𝑹𝑩 = 𝟑𝟗𝟎𝟎 𝒅𝒂𝑵 𝑹𝑨 = 𝟏𝟕𝟏𝟎𝟎 𝒅𝒂𝑵
2. Diagramme de l’effort tranchant 𝑻(𝒙) :
• 𝑇𝑟𝑜𝑛ç𝑜𝑛 𝐶𝐴 : 𝑻(𝒙) = −𝑭 = −𝟔𝟎𝟎𝟎 𝒅𝒂𝑵
• 𝑇𝑟𝑜𝑛ç𝑜𝑛 𝐴𝐵 : 𝑻(𝒙) = −𝑭 + 𝑹𝑨 − 𝒒. (𝒙 − 𝟑) = −𝟑𝟎𝟎𝟎. 𝒙 + 𝟐𝟎𝟏𝟎𝟎
3. Diagramme du moment fléchissant 𝑴𝒇 (𝒙) :
• 𝑇𝑟𝑜𝑛ç𝑜𝑛 𝐶𝐴 : 𝑴𝒇 (𝒙) = 𝑭. 𝒙 = 𝟔𝟎𝟎𝟎. 𝒙
(𝒙 − 𝟑)𝟐⁄
• 𝑇𝑟𝑜𝑛ç𝑜𝑛 𝐴𝐵 : 𝑴𝒇 (𝒙) = 𝑭. 𝒙 − 𝑹𝑨 . (𝒙 − 𝟑) + 𝒒. 𝟐
𝟐 = 𝟏𝟓𝟎𝟎. 𝒙 − 𝟐𝟎𝟏𝟎𝟎. 𝒙 + 𝟔𝟒𝟖𝟎𝟎

T(daN)

+
+
−
− −
4. Dimensionnement de la poutre :
𝑀𝑚𝑎𝑥 . 𝑦𝑚𝑎𝑥
Condition de résistance à la flexion ⟹ ( 𝑓 ⁄ ) < 𝑅𝑒
𝐼
𝑧

𝑀𝑓𝑚𝑎𝑥
⟹ ( ⁄
𝑊𝑧 ) < 𝑅𝑒
𝑀𝑚𝑎𝑥
⟹ 𝑊𝑧 > ( 𝑓 ⁄𝑅 )
𝑒

𝑀𝑓𝑚𝑎𝑥
⟹ 𝑊𝑧𝑚𝑖𝑛 = ( ⁄
𝑅𝑒 )

𝑨𝑵 : 𝑀𝑓𝑚𝑎𝑥 = 18000 𝑑𝑎𝑁. 𝑚 ; 𝑅𝑒 = 24 𝑑𝑎𝑁/𝑚𝑚²

𝑾𝒎𝒊𝒏
𝒛 = 𝟕𝟓𝟎 𝒄𝒎𝟑

Le profile IPN 320 (𝑾𝒛 = 𝟕𝟖𝟐 𝒄𝒎𝟑 ; 𝑰𝒛 = 𝟏𝟐𝟓𝟏𝟎 𝒄𝒎𝟒 ) convient pour cette poutre.
