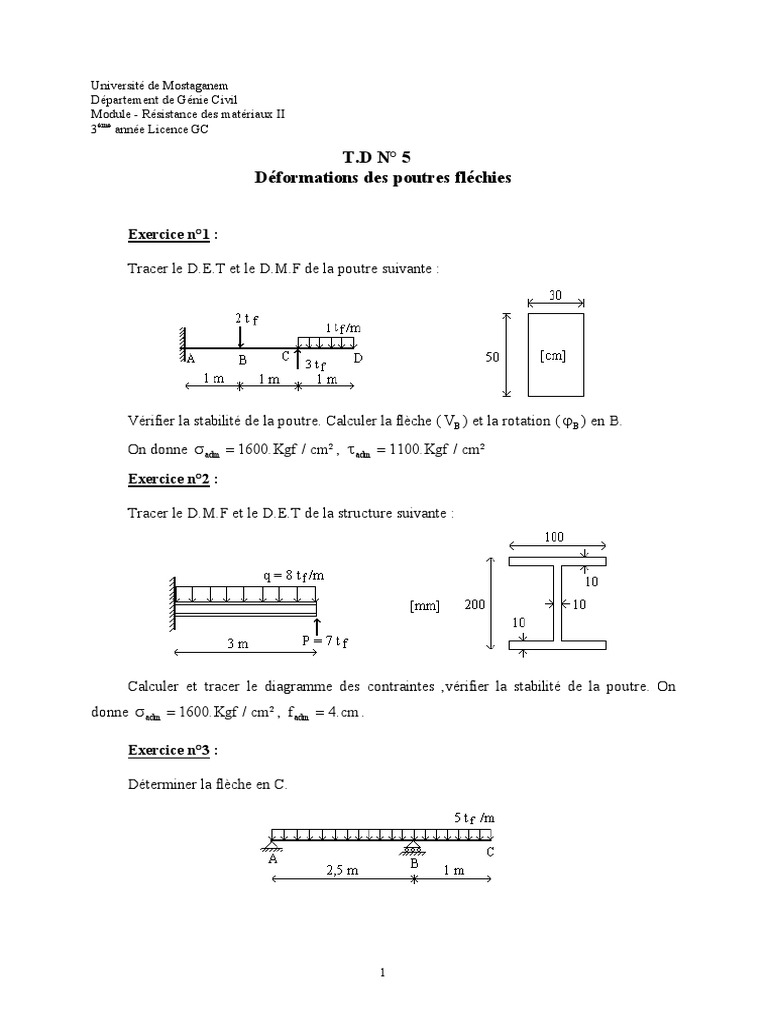

Université de Mostaganem

Département de Génie Civil

Module - Résistance des matériaux II
3ème année Licence GC

T.D N° 5
Déformations des poutres fléchies

Exercice n°1 :

Tracer le D.E.T et le D.M.F de la poutre suivante :

Vérifier la stabilité de la poutre. Calculer la flèche ( VB ) et la rotation ( j B ) en B.

On donne s adm = 1600. Kgf / cm² , t adm = 1100. Kgf / cm²
Exercice n°2 :

Tracer le D.M.F et le D.E.T de la structure suivante :

Calculer et tracer le diagramme des contraintes ,vérifier la stabilité de la poutre. On

donne s adm = 1600. Kgf / cm² , f adm = 4. cm .

Exercice n°3 :

Déterminer la flèche en C.

1
 Exercice n°4 :

En utilisant, la méthode des paramètres initiaux,

déterminer les expressions de V = V( x) et j = j (x).
Calculer les déplacements en A et D. EI = constant.

Exercice n°5 :

Déterminer, par la méthode des

paramètres initiaux, les expressions de
V = V( x) et j = j (x). Calculer le
déplacement en C et déterminer la rotation
en D. EI = constant.

Exercice n°6 :

Déterminer la flèche et la rotation maximale, en utilisant la

méthode de la poutre auxiliaire.
Données : E = 2.10 7 . KN / m² ; I = 4.10 -3 . m 4

Exercice n°7 :

Déterminer la flèche et la rotation maximale, en utilisant la méthode de la poutre

auxiliaire.

2
Exo 6

Diagramme du moment fléchissant:

4 tf.m

Poutre auxiliaire

2/EI 4/EI

1 2 4 10 4×103 ×9.81×10−3
𝜑𝑚𝑖𝑛 = − 2 𝐸𝐼 × 2 − 𝐸𝐼 × 2 = − 𝐸𝐼 = − 2×107 ×4×10−3
= −0.0005 𝑟𝑎𝑑

1 2 2 4 40 40 × 103 × 9.81 × 10−3

𝑓𝑚𝑖𝑛 = − × 2 × (2 + ) − × 2 × 1 = − =−
2 𝐸𝐼 3 𝐸𝐼 3𝐸𝐼 3 × 2 × 107 × 4 × 10−3
= −0.0016 𝑚 = −1.6 𝑚𝑚

Exo 7

Diagramme du moment fléchissant:

-q L2/2

4 tf.m

Poutre auxiliaire

qL2/8EI

1 𝑞𝐿2 𝐿 𝑞𝐿3 𝑞𝐿3 3𝐿 𝑞𝐿4

𝜑𝑚𝑖𝑛 = − 3 8𝐸𝐼 × 2 = − 48𝐸𝐼 𝑓𝑚𝑎𝑥 = 48𝐸𝐼 × 4 2 = 128𝐸𝐼
