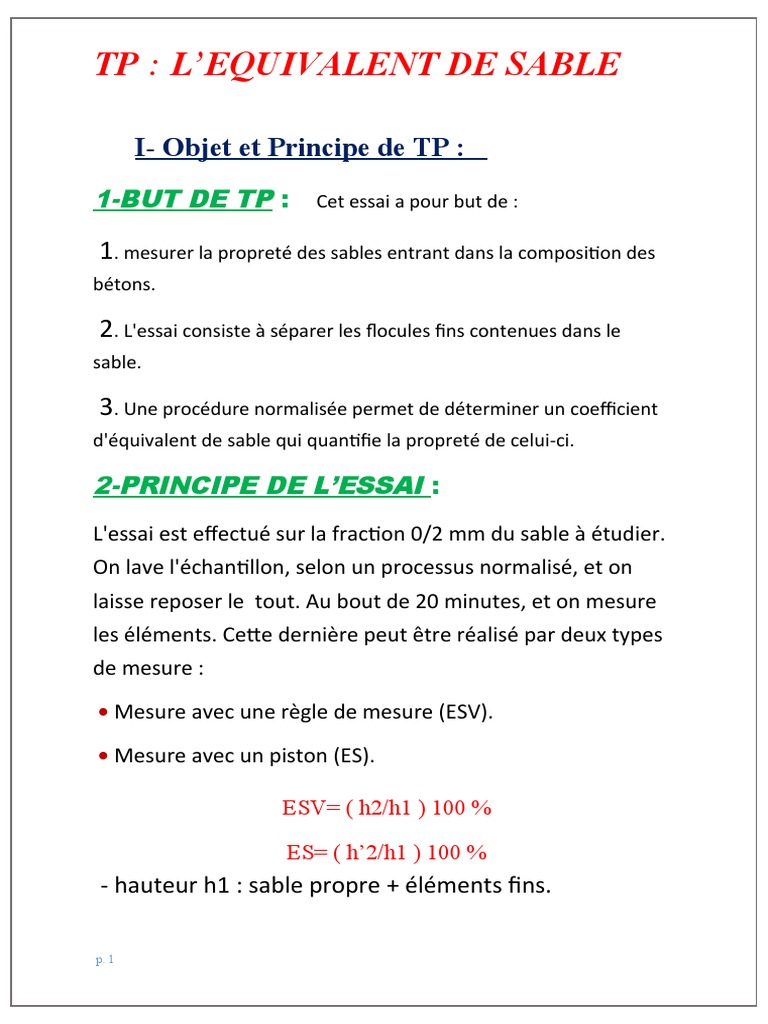

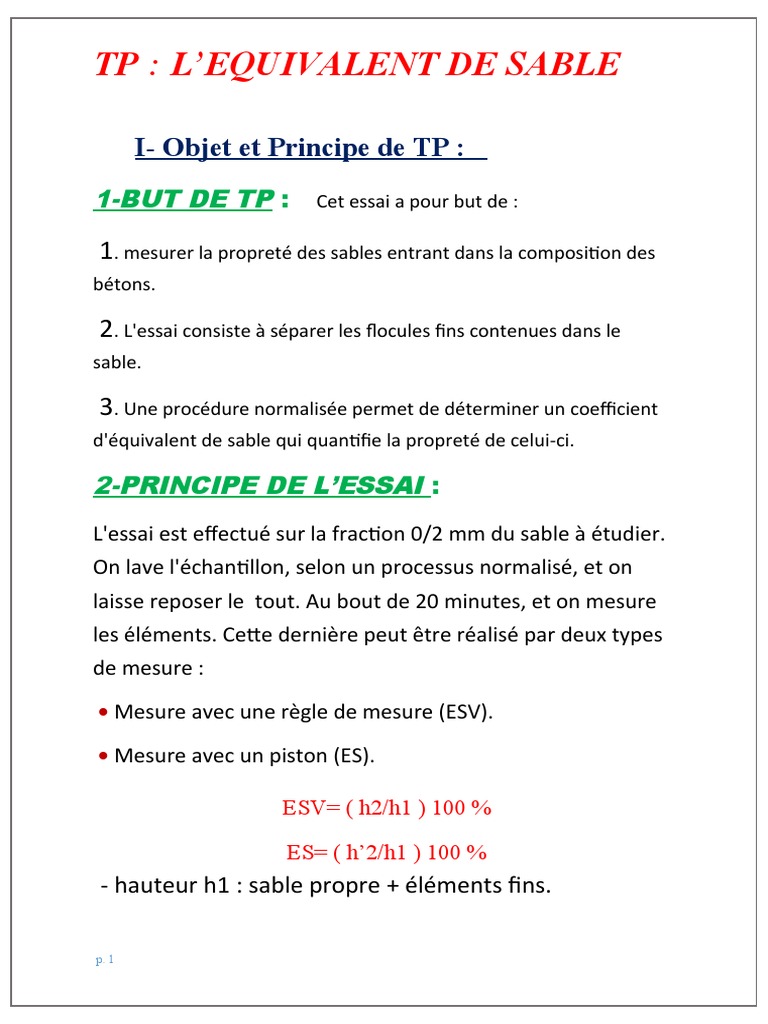

TP

: L’EQUIVALENT DE SABLE

I- Objet et Principe de TP :

1-BUT DE TP : Cet essai a pour but de :

1. mesurer la propreté des sables entrant dans la composition des

bétons.

2. L'essai consiste à séparer les flocules fins contenues dans le

sable.

3. Une procédure normalisée permet de déterminer un coefficient

d'équivalent de sable qui quantifie la propreté de celui-ci.

2-PRINCIPE DE L’ESSAI :
L'essai est effectué sur la fraction 0/2 mm du sable à étudier.
On lave l'échantillon, selon un processus normalisé, et on
laisse reposer le tout. Au bout de 20 minutes, et on mesure
les éléments. Cette dernière peut être réalisé par deux types
de mesure :

 Mesure avec une règle de mesure (ESV).

 Mesure avec un piston (ES).

ESV= ( h2/h1 ) 100 %

ES= ( h’2/h1 ) 100 %

- hauteur h1 : sable propre + éléments fins.

p. 1
TP : L’EQUIVALENT DE SABLE

- hauteur h2 : sable propre seulement (a vue).

-h’2 :Sable propre seulement(au piston)

II-Déscription des matériels et matériaux

utilisés  :
1-Soulition lavante  :
La solution lavante utilisée permet de séparer les
éléments fins argileux et en provoque la floculation .
Celle-ci est préparée à partir d'une solution concentrée
dont la composition est la suivante :
-111 g de chlorure de calcium anhydre (à 1g près) ;

p. 2
TP : L’EQUIVALENT DE SABLE

-480 g de glycérine à 99 % de glycérol de qualité

pharmaceutique (à 5 g près);
-12 à 13 g de solution aqueuse à 40 % en volume de
formaldhyde de qualité pharmaceutique
La solution concentrée est stockée en doses de 125 cm
dans des flacons en polyéthylène. On peut trouver cette
solution concentrée dans le commerce spécialisé.
La solution lavante, utilisée dans l'essai, s'obtient en
diluant une dose de 125 cm° de solution concentrée
dans 51 d'eau déminéralisée. Celle-ci se conserve
pendant 2 à 4 semaines .

2-Matérials  :
Les éléments principaux sont :
1 - Eprouvettes en plexiglas avec deux traits repères, et
leur bouchon;
2- Entonnoir pour introduction du sable;
3- Bonbonne de 5 1 pour la solution lavante avec son
bouchon, le siphon et tube souple de 1,5 m;
4- Tube laveur métallique plongeant:
p. 3
TP : L’EQUIVALENT DE SABLE

5 - Machine agitatrice;
6- Réglet métallique pour la mesure des hauteurs de
sable et floculat;
7- Piston taré à masse coulissante de 1 Kg pour la
mesure d’ES

III-Procedure de l’essai :

p. 4
TP : L’EQUIVALENT DE SABLE

Pour l'étude expérimentale de cet essai on va:

* Remplir les éprouvettes jusqu'au premier trait.
* Verser la quantité de sable (environ 120g).
* Eliminer les bulles d'air (frapper contre la paume de la
main).
* Laisser reposer 10 min.
* Boucher les éprouvettes, et les agiter à l'aide d'une
machine agitatrice électrique (mouvement rectiligne,
horizontal, sinusoïdal, 20 cm d'amplitude, 90 aller et retours
en 30S).
* Laver et remplir les éprouvettes, avec le tube laveur :
1. Rincer le bouchon au dessus de l'éprouvette.
2. Faire descendre le tube en le faisant tourner entre les
doigts, on lave ainsi les parois intérieures de l'éprouvette.
3. Laver le sable, pour cela; descendre et remonter
lentement le tube laveur que l’on tourne entre les doigts
dans la masse du sable, on fait aussi remonter les particules
fines.
4. Sortir le tube laveur lorsque le niveau du liquide atteint le
trait supérieur.
* Laisser reposer 20 min, éviter toute vibration.
p. 5
TP : L’EQUIVALENT DE SABLE

* Mesurer a vue h1 et h'2; la mesure de h'2 n'est pas toujours

aisée. ESV qui en résulte est donc entaché d'incertitude. Ce
qui conduit à faire la mesure plus précise suivante.
* Descendre lentement le piston taré dans le liquide à travers
le floculat, le manchon prenant appui sur le bord supérieur
de l'éprouvette. L'immobiliser au contact du sable mesurer h2.

p. 6
TP : L’EQUIVALENT DE SABLE

IV-Résultat et interprétation :

(E,S)v=(h2/h1) 100

(E,S)piston=(h’2/h1) 100

Essai H1(cm) H2(cm) H'2(cm) (E,S)v (E,S)piston (E.S)moy

1 er essai 9,9 8,9 8,6 89,89 86,868 88,375

2 éme essai 9,85 9,05 8,9 91,878 90,355 91,11

E.S=89,47

V- CONCLUSION :
D’après les valeurs préconisées pour l’équivalent de sable et
les résultats obtenus au cours de l’essai :

p. 7
TP : L’EQUIVALENT DE SABLE

Pour sable fine :

75≤ESV≤85 donc en dire que le sable est propre
60≤ ES ≤70 donc en dire que le sable est argileux
Pour sable grossier :
ESV≥85 donc en dire que le sable est très propre
ES ≥80 donc en dire que le sable est très propre
