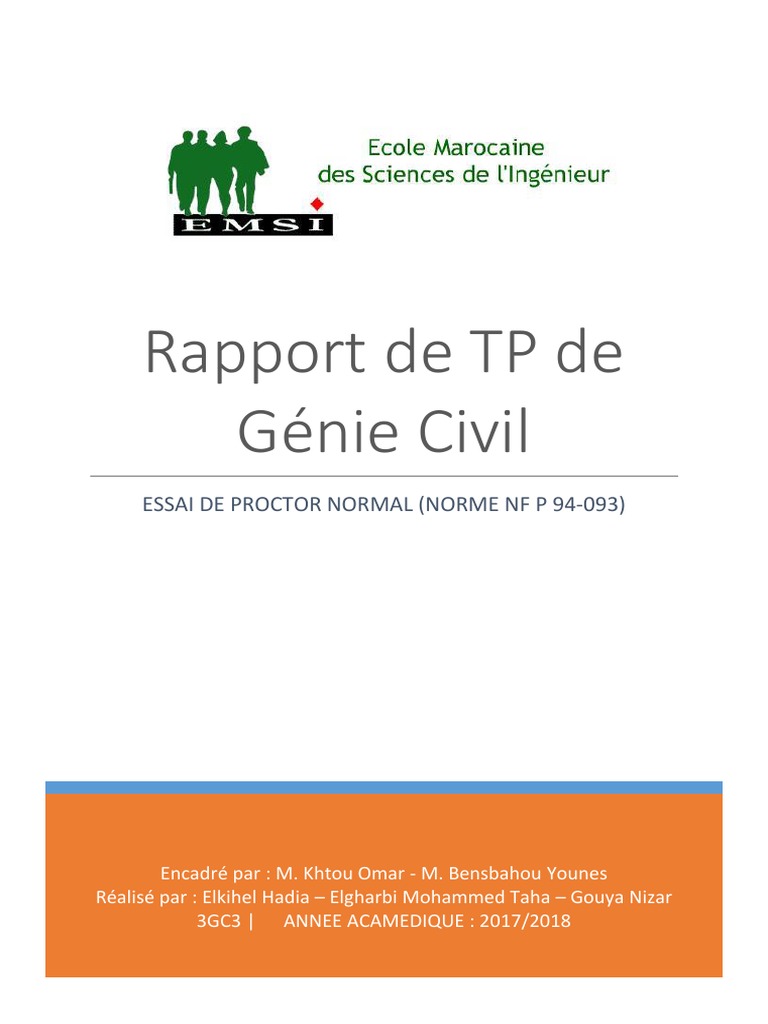

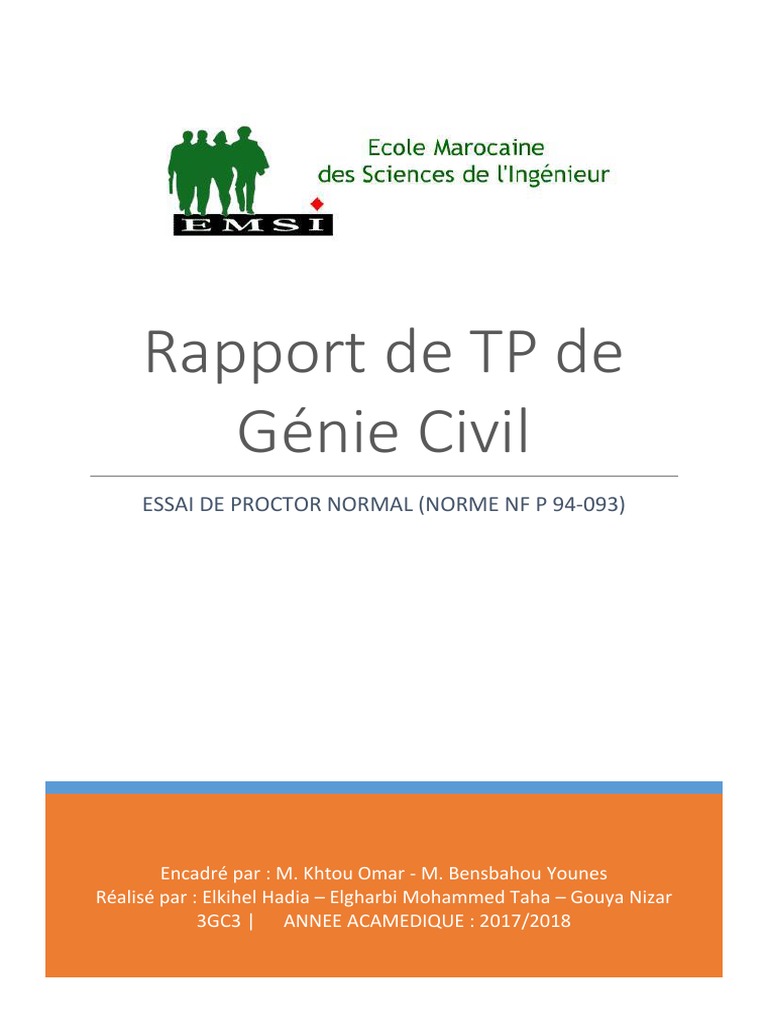

Rapport de TP de

Génie Civil
ESSAI DE PROCTOR NORMAL (NORME NF P 94-093)

Encadré par : M. Khtou Omar - M. Bensbahou Younes

Réalisé par : Elkihel Hadia – Elgharbi Mohammed Taha – Gouya Nizar
3GC3 | ANNEE ACAMEDIQUE : 2017/2018
I – Objectif de l’essai :
Le compactage d’un sol vise à améliorer les propriétés géotechniques des sols. Il est en fonction de
quatre principales variables :

- La masse volumique du sol sec.

- La teneur en eau.
- L’énergie de compactage.
- Le type de sol (étalement granulométrique, présence des éléments argileux, etc…)

II – Principe de l’essai :
L’essai consiste à compacter dans un moule normalisé, à l’aide d’une dame normalisée, selon un
processus bien défini, l’échantillon de sol à étudier et à mesurer sa teneur en eau et son poids
spécifique sec après compactage. L’essai est répété plusieurs fois de suite sur des échantillons portés
à différentes teneurs en eau. On définit ainsi plusieurs points d’une courbe ; on trace cette courbe qui
représente un maximum dont l’abscisse est la teneur en eau optimale et l’ordonnée la masse
volumique sèche maximale. L’essai est produit sur des matériaux dont la dimension du plus gros
élément Dmax ne dépasse pas 5mm.

L’essai Proctor normal est réservé pour une résistance souhaitée relativement faible, du type remblai
non ou peu chargé.

III – Matériels utilisés :

Les matériels normalisés de cet essai sont : (selon la norme NF P 94-093)

- Type de moule : Proctor.

- Volume du moule : 948 𝑐𝑚3 .
- Dame Proctor normale de masse : 2.49 Kg.
- Tamis de 5mm de maille (pour opérer sur les éléments ayant un Dmax<5mm).
- Règle à araser.
- Eprouvette graduée pour ajouter des volumes différents de l’eau.
- Etuve pour sécher les échantillons prélevés.
- Balance électronique.

Moule et dame de type Proctor Règle à araser

1
IV – Mode opératoire :
- Prélèvement de 2Kg d’un sol ayant une certaine teneur en eau.
- Tamisage de l’échantillon pour avoir des éléments ayant un Dmax<5mm.
- Compactage à 25 coups de l’échantillon dans le moule équipé par son rehausse (pour assurer
le remplissage complet du moule) tiers par tiers à l’aide de la dame Proctor avec une hauteur
de chute de 30.5 cm selon la norme NF P 94-093.
- Enlèvement du rehausse pour avoir la quantité compactée entièrement dans le moule afin de
la peser (sans oublier d’araser la surface supérieure).
- Prélèvement d’une masse d’environ 200g de la quantité compactée afin de la sécher dans
l’étuve pour mesurer la quantité de l’eau présente dans le sol.

On répète ces opérations 5 fois avec des teneurs en eau différentes (en ajoutant de l’eau au début de
chaque cycle de manipulation).

Prélèvement de l’échantillon Tamisage à 5mm Compactage (Proctor normal)

V – Calculs, résultats et interprétations :

On remplit le tableau suivant :

Masse d’eau ajoutée à

chaque compactage (g) 0 40 80 + °C (séchage)

Masse du sol humide (g) 1909.6 1740.5 1695 1603

Masse totale humide (g) 200 201 200.5 200.5

Masse volumique (Kg/𝑚3 ) 2014.34 1840 1787.94 1690.92

Masse totale sec (g) 175.5 169.2 158.7 186
Masse de l’eau (g) 24.5 31.8 41.8 13.7
Teneur en eau ω (%) 13.96% 18.61% 26.33% 7.33%

2
Avec :
𝑚𝑤
La teneur en eau : ω (%) = × 100
𝑚𝑑

La masse d’eau : 𝑚𝑤 = 𝑚ℎ − 𝑚𝑑
𝑀𝑎𝑠𝑠𝑒 𝑑𝑢 𝑠𝑜𝑙 ℎ𝑢𝑚𝑖𝑑𝑒
La masse volumique : ρ =
𝑉𝑚𝑜𝑢𝑙𝑒

 𝑚ℎ : Masse totale humide.

 𝑚𝑑 : Masse totale sèche.
 𝑚𝑤 : Masse d’eau.
 Volume du moule : 𝑉𝑚𝑜𝑢𝑙𝑒 = 948 𝑐𝑚3

D’après le tableau précédent, on trace la courbe de variation de la masse volumique en fonction des
différents teneurs en eau :

ρ=f(ω)
2050

2000

1950

1900

1850

1800

1750

1700

1650
0 5 10 15 20 25 30

L’optimum Proctor est la valeur de la teneur en eau correspondante à la masse volumique

maximale :

𝜔𝑜𝑝𝑡 = 13.96%
C’est la teneur en eau avec laquelle on effectue le meilleur compactage du le sol, en lui augmentant
sa compacité et réduisant sa porosité pour qu’il ait les meilleures caractéristiques physiques et
mécaniques (la résistance prioritairement).
