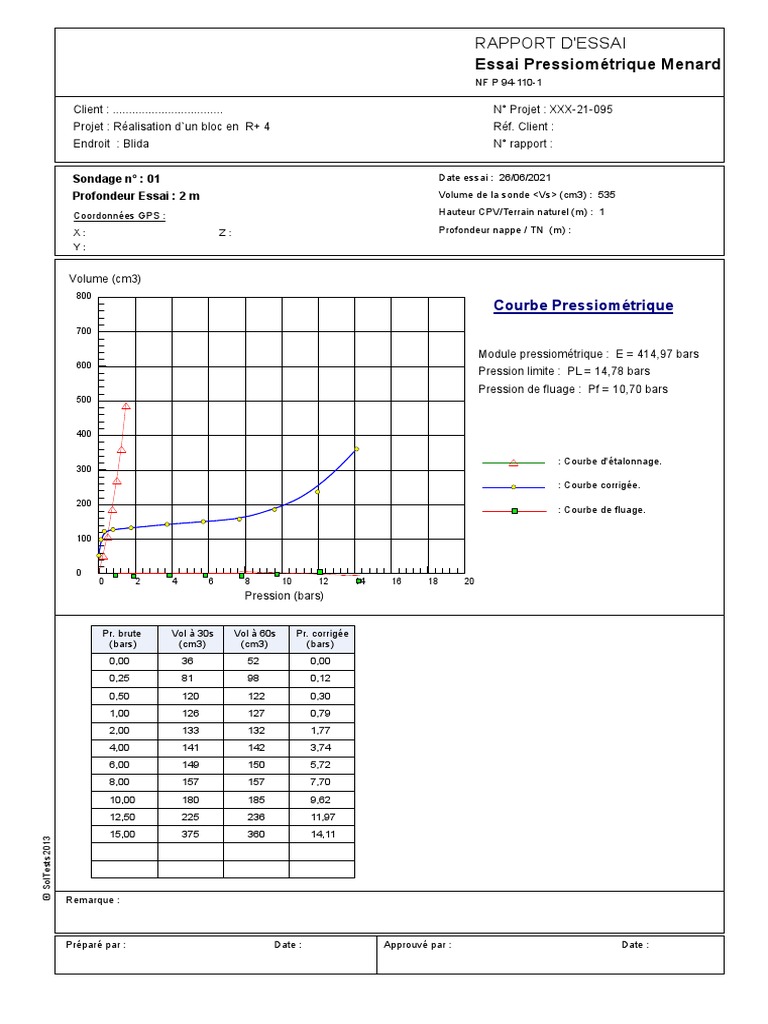

RAPPORT D'ESSAI

Essai Pressiométrique Menard

NF P 94-110-1

Client : .................................. N° Projet : XXX-21-095

Projet : Réalisation d`un bloc en R+ 4 Réf. Client :
Endroit : Blida N° rapport :

Sondage n° : 01 Date essai : 26/06/2021

Profondeur Essai : 2 m Volume de la sonde <Vs> (cm3) : 535

Coordonnées GPS : Hauteur CPV/Terrain naturel (m) : 1

X: Z: Profondeur nappe / TN (m) :

Y:

Volume (cm3)
800
Courbe Pressiométrique
700

Module pressiométrique : E = 414,97 bars

600
Pression limite : PL = 14,78 bars
Pression de fluage : Pf = 10,70 bars
500

400

: Courbe d'étalonnage.
300
: Courbe corrigée.
200
: Courbe de fluage.

100

0
0 2 4 6 8 10 12 14 16 18 20
Pression (bars)

Pr. brute Vol à 30s Vol à 60s Pr. corrigée

(bars) (cm3) (cm3) (bars)
0,00 36 52 0,00
0,25 81 98 0,12
0,50 120 122 0,30
1,00 126 127 0,79
2,00 133 132 1,77
4,00 141 142 3,74
6,00 149 150 5,72
8,00 157 157 7,70
10,00 180 185 9,62
12,50 225 236 11,97
15,00 375 360 14,11
© SolTests 2013

Remarque :

Préparé par : Date : Approuvé par : Date :

 RAPPORT D'ESSAI
Essai Pressiométrique Menard
NF P 94-110-1

Client : .................................. N° Projet : XXX-21-095

Projet : Réalisation d`un bloc en R+ 4 Réf. Client :
Endroit : Blida N° rapport :

Sondage n° : 01 Date essai : 26/06/2021

Profondeur Essai : 4 m Volume de la sonde <Vs> (cm3) : 535

Coordonnées GPS : Hauteur CPV/Terrain naturel (m) : 1

X: Z: Profondeur nappe / TN (m) :

Y:

Volume (cm3)
800
Courbe Pressiométrique
700

Module pressiométrique : E = 1053,08 bars

600
Pression limite : PL = 18,88 bars
Pression de fluage : Pf = 11,03 bars
500

400

: Courbe d'étalonnage.
300
: Courbe corrigée.
200
: Courbe de fluage.

100

0
0 2 4 6 8 10 12 14 16 18 20
Pression (bars)

Pr. brute Vol à 30s Vol à 60s Pr. corrigée

(bars) (cm3) (cm3) (bars)
0,00 60 92 0,09
0,25 124 126 0,24
0,50 132 133 0,47
1,00 136 137 0,96
2,00 142 143 1,94
4,25 151 152 4,16
6,75 156 157 6,65
10,00 161 162 9,88
14,25 187 195 14,04
19,00 280 360 18,31
© SolTests 2013

Remarque :

Préparé par : Date : Approuvé par : Date :

 RAPPORT D'ESSAI
Essai Pressiométrique Menard
NF P 94-110-1

Client : .................................. N° Projet : XXX-21-095

Projet : Réalisation d`un bloc en R+ 4 Réf. Client :
Endroit : Blida N° rapport :

Sondage n° : 01 Date essai : 26/06/2021

Profondeur Essai : 6 m Volume de la sonde <Vs> (cm3) : 535

Coordonnées GPS : Hauteur CPV/Terrain naturel (m) : 1

X: Z: Profondeur nappe / TN (m) :

Y:

Volume (cm3)
800
Courbe Pressiométrique
700

Module pressiométrique : E = 417,42 bars

600
Pression limite : PL = 17,91 bars
Pression de fluage : Pf = 8,87 bars
500

400

: Courbe d'étalonnage.
300
: Courbe corrigée.
200
: Courbe de fluage.

100

0
0 2 4 6 8 10 12 14 16 18 20
Pression (bars)

Pr. brute Vol à 30s Vol à 60s Pr. corrigée

(bars) (cm3) (cm3) (bars)
0,00 80 110 0,23
0,25 121 122 0,45
0,50 124 125 0,69
1,00 130 131 1,17
2,25 136 137 2,41
5,00 148 149 5,12
8,00 160 161 8,09
12,00 191 199 11,98
16,25 259 295 15,95
© SolTests 2013

Remarque :

Préparé par : Date : Approuvé par : Date :

 RAPPORT D'ESSAI
Essai Pressiométrique Menard
NF P 94-110-1

Client : .................................. N° Projet : XXX-21-095

Projet : Réalisation d`un bloc en R+ 4 Réf. Client :
Endroit : Blida N° rapport :

Sondage n° : 01 Date essai : 26/06/2021

Profondeur Essai : 8 m Volume de la sonde <Vs> (cm3) : 535

Coordonnées GPS : Hauteur CPV/Terrain naturel (m) : 1

X: Z: Profondeur nappe / TN (m) :

Y:

Volume (cm3)
800
Courbe Pressiométrique
700

Module pressiométrique : E = 503,80 bars

600
Pression limite : PL = 20,71 bars
Pression de fluage : Pf = 8,29 bars
500

400

: Courbe d'étalonnage.
300
: Courbe corrigée.
200
: Courbe de fluage.

100

0
0 3 6 9 12 15 18 21 24 27 30
Pression (bars)

Pr. brute Vol à 30s Vol à 60s Pr. corrigée

(bars) (cm3) (cm3) (bars)
0,00 92 115 0,42
0,50 120 130 0,88
1,00 135 136 1,36
2,25 141 142 2,59
4,00 149 150 4,32
6,00 155 156 6,30
8,00 160 161 8,29
12,00 186 198 12,18
16,25 216 295 16,15
21,00 310 360 20,71
© SolTests 2013

Remarque :

Préparé par : Date : Approuvé par : Date :

 RAPPORT D'ESSAI
Essai Pressiométrique Menard
NF P 94-110-1

Client : .................................. N° Projet : XXX-21-095

Projet : Réalisation d`un bloc en R+ 4 Réf. Client :
Endroit : Blida N° rapport :

Sondage n° : 01 Date essai : 26/06/2021

Profondeur Essai : 10 m Volume de la sonde <Vs> (cm3) : 535

Coordonnées GPS : Hauteur CPV/Terrain naturel (m) : 1

X: Z: Profondeur nappe / TN (m) :

Y:

Volume (cm3)
800
Courbe Pressiométrique
700

Module pressiométrique : E = 578,66 bars

600
Pression limite : PL = 26,93 bars
Pression de fluage : Pf = 12,49 bars
500

400

: Courbe d'étalonnage.
300
: Courbe corrigée.
200
: Courbe de fluage.

100

0
0 3 6 9 12 15 18 21 24 27 30
Pression (bars)

Pr. brute Vol à 30s Vol à 60s Pr. corrigée

(bars) (cm3) (cm3) (bars)
0,00 83 102 0,66
0,50 120 121 1,10
1,00 124 125 1,59
2,00 129 130 2,58
4,00 134 137 4,56
8,00 146 147 8,53
12,00 160 161 12,49
16,00 180 185 16,42
20,00 215 220 20,32
© SolTests 2013

Remarque :

Préparé par : Date : Approuvé par : Date :
