Université de Abbas LAGHROUR

Faculté de sciences & Technologie

Département de Génie Mécanique
3e Semestre Master Constructions Mécaniques
Année Universitaire 2017/2018
Matière d’enseignement : Dynamique des machines tournantes

Examen de rattrapage

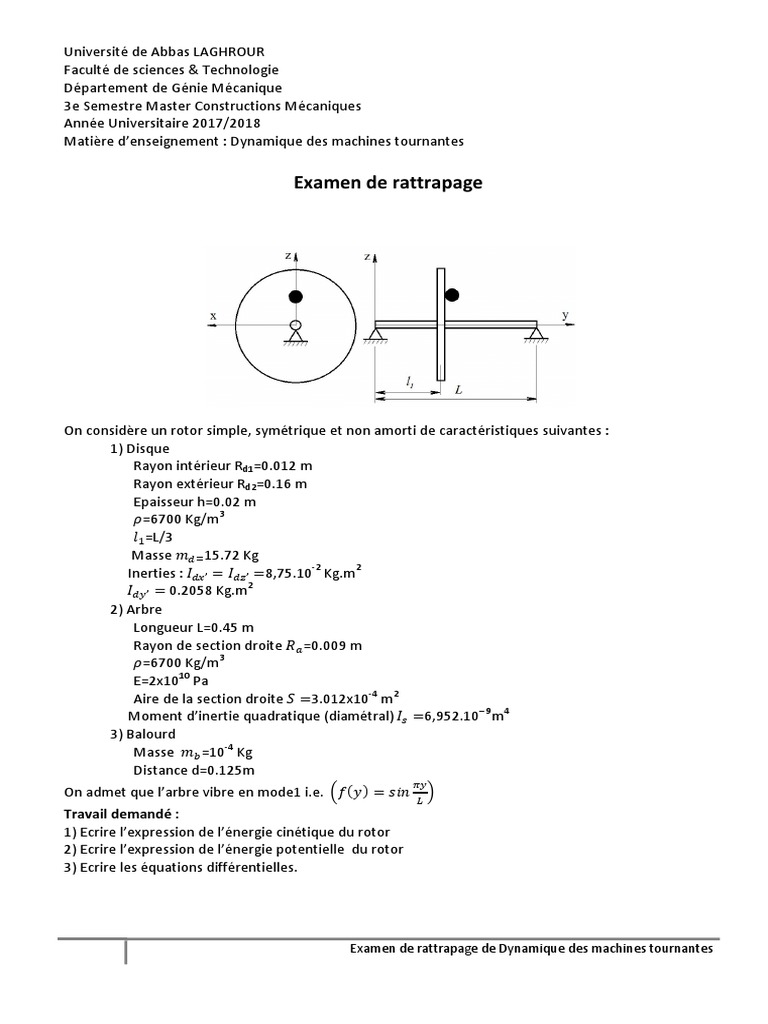

On considère un rotor simple, symétrique et non amorti de caractéristiques suivantes :

1) Disque
Rayon intérieur Rd1=0.012 m
Rayon extérieur Rd2=0.16 m
Epaisseur h=0.02 m
𝜌=6700 Kg/m3
𝑙 =L/3
Masse 𝑚 15.72 Kg
Inerties : 𝐼 ’ = 𝐼 ’ =8,75.10-2 Kg.m2
𝐼 ’ = 0.2058 Kg.m2
2) Arbre
Longueur L=0.45 m
Rayon de section droite 𝑅 =0.009 m
𝜌=6700 Kg/m3
E=2x1010 Pa
Aire de la section droite 𝑆 =3.012x10-4 m2
Moment d’inertie quadratique (diamétral) 𝐼 =6,952.10– 9m4
3) Balourd
Masse 𝑚 =10-4 Kg
Distance d=0.125m
On admet que l’arbre vibre en mode1 i.e. 𝑓(𝑦) = 𝑠𝑖𝑛
Travail demandé :
1) Ecrire l’expression de l’énergie cinétique du rotor
2) Ecrire l’expression de l’énergie potentielle du rotor
3) Ecrire les équations différentielles.
